軽い！ 小さい！ 高機能！！ 両端にケーブルを差し込むだけで
簡単にチェックができるLANケーブルテスタ登場！ |
エレコム株式会社（本社：大阪市中央区、取締役社長：葉田順治）では、ネットワークブランドLaneedから、簡単にLANケーブル導通チェックが行えるコンパクトケーブルテスタ「LD-CTEST2」を発売いたします。RJ45コネクタが両端についているUTP（アンシールドツイストペアケーブル）及びSTP（シールドツイストペアケーブル）いずれのLANケーブルにも対応。全長約5センチのコンパクトな筐体でありながら、1芯から8芯までの導通チェックからストレート／クロスの判別まで簡単に行うことができます。操作方法も両端にケーブルを差し込むだけでOK。携帯用に便利なストラップ穴もついています。価格も従来同等製品の約半額と、大変お求めやすい価格を実現しています。なお、発売は2月下旬を予定しています。
※初回出荷分500個につきましては、特製ストラップが同梱となります。 |
| コンパクトLANケーブルテスタ LD-CTEST2 標準価格 \4,980（税別） |
 |

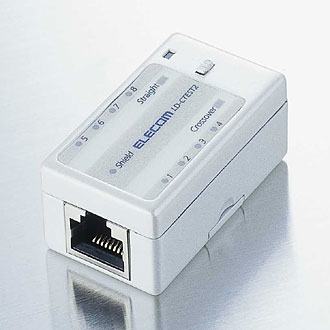

RJ45 コネクタ |
テストするケーブルを接続します。 |
 |

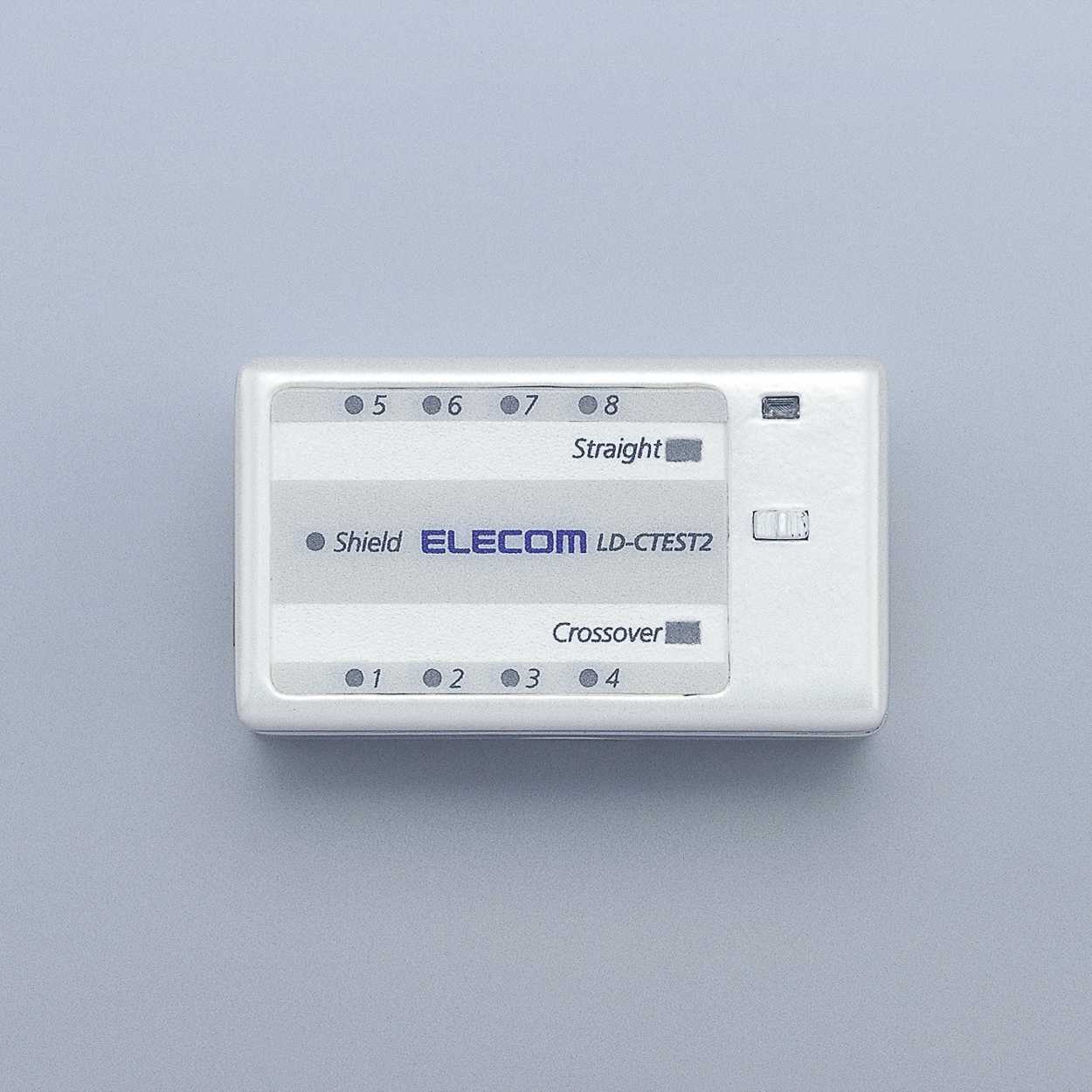

ワイヤ
コンディション
ランプ
（1〜8） |
 |
ケーブルが正しく結線されていると、対応する番号のランプが黄色に点灯します。 |
 |
ケーブルが誤配線していたりショートしている場合は、そのピンに対応する番号のランプが黄色に点滅します。 |
 |
ピンがオープン（配線されていなかったり、導通不良）の場合は、そのピンに対応する番号のランプは点灯しません。〔ストレート配線のみ〕 |
 |
シールドランプ |
STPケーブルと判断されると、黄色に点灯します。 |
 |
ストレートランプ |
ストレートケーブルと判断されると、赤色に点灯します。 |
 |
クロスランプ |
クロスケーブルと判断されると、赤色に点灯します。 |
 |
電源ランプ |
電源がONになると、赤色に点灯します。 |
 |
電源スイッチ |
左にスライドさせると、電源がONになります。 |
 |
 |
 |
|
 |
|

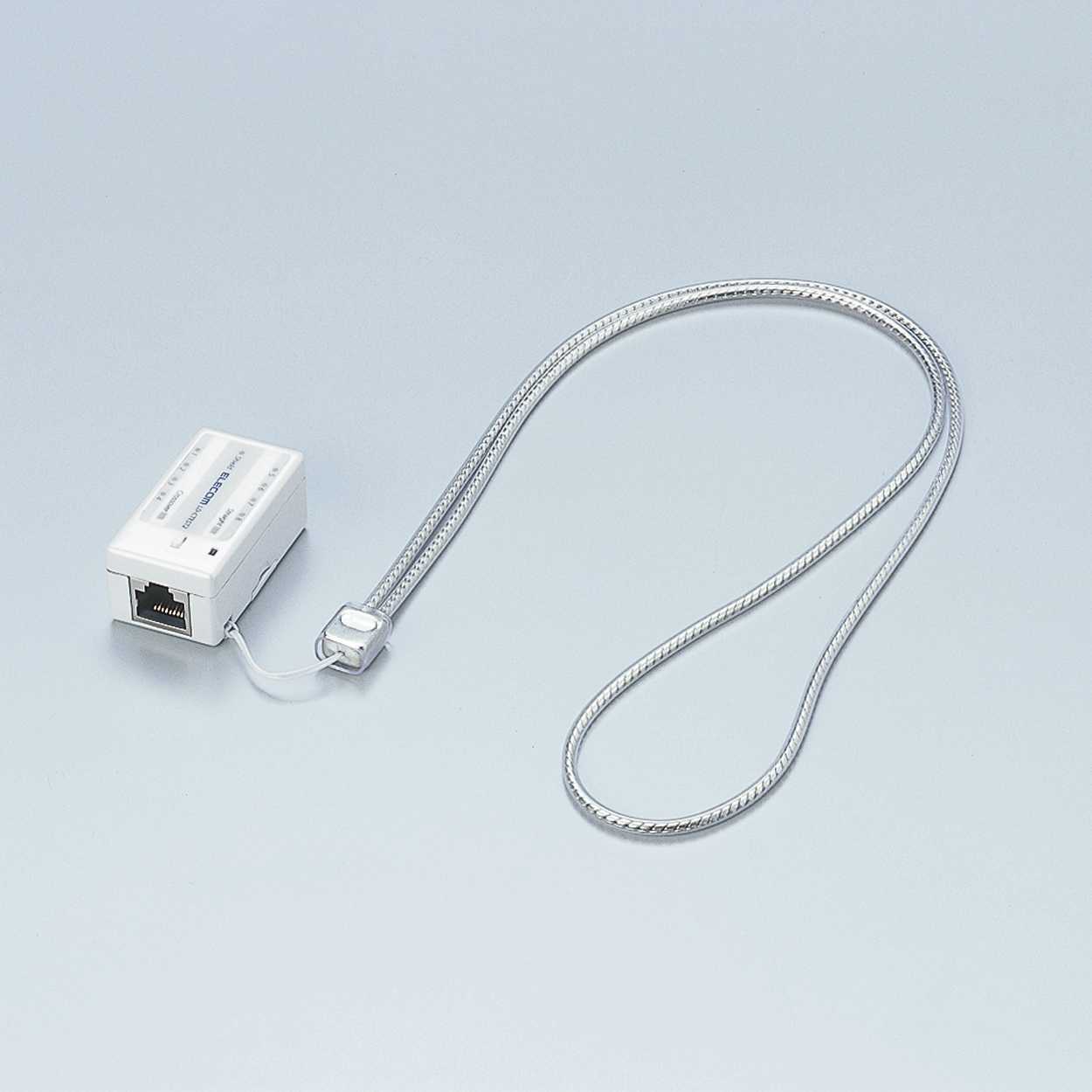

▲携帯用ストラップが
取付可能
（特製ストラップは初回
出荷分500個限定です） |
|

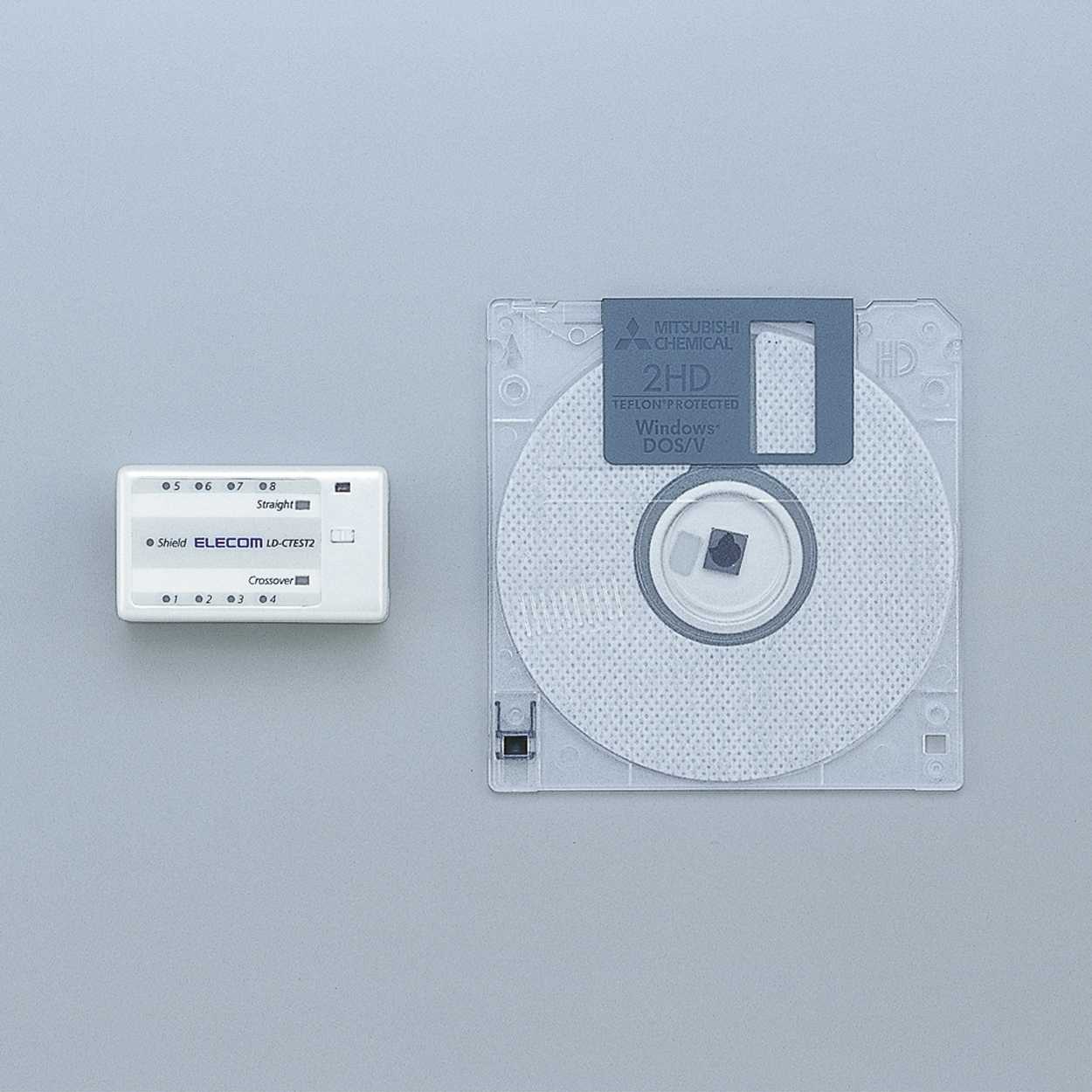

▲持ち運びにも便利な
コンパクトサイズ |
|

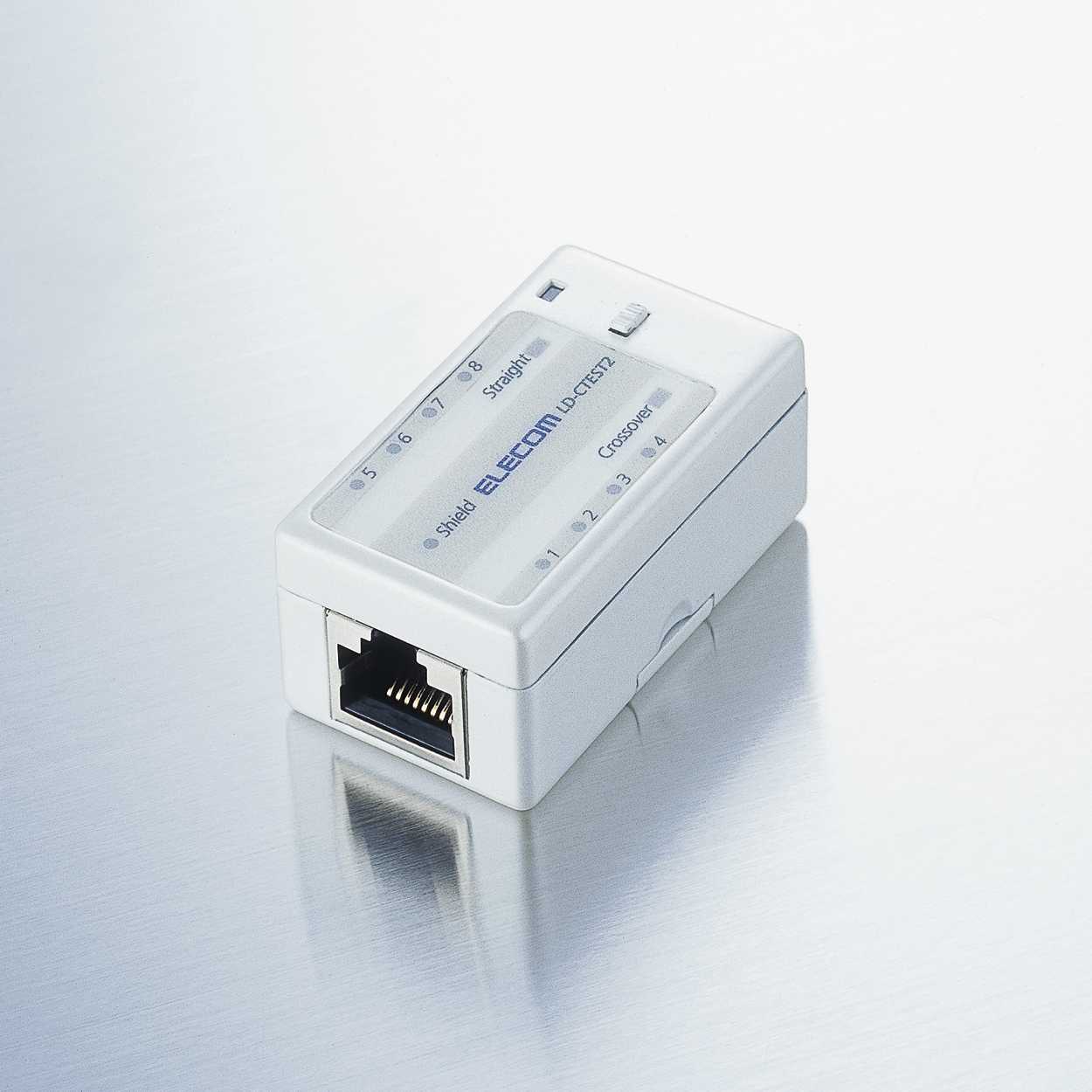

▲LANケーブルを差し込むだけでテストOK |
| ■主な特長 |
|
●専門知識不要、どなたにでも簡単に操作が可能
両端にLANケーブルを差し込むだけでテストOK。結果は本体のLEDに表示されます。 |
|
●携帯用に最適
軽く、小さく、持ち運びが簡単です。ストラップ用の穴もありますので、首などにかけての作業もできます。 |
|
●ケーブルチェックに十分な機能搭載
1−8番ピンの導通チェックはもちろん、ストレート/クロスケーブルの判別もOK、配線ミスも確認できます。 |
| 型番 |
LD-CTEST2 |
| コネクタ口 |
8極8芯（RJ45） |
| 測定範囲 |
ケーブル長0.5ｍ〜100ｍまで※ |
| 電源 |
4.5V（ＬＲ1130ボタン型電池3個） |
| 電流 |
100±10mA |
| 寸法／重量 |
W51×D29×H22mm／35g（電池を含む） |
| 付属品 |
電池3個 |
|
| ※ |
エンハンスドカテゴリー5規格UTPケーブルの場合。
フラットケーブル・STPケーブルなどの場合は、範囲が異なります。 |
|
| ※ |
