EL31-146

2015.12.22


全ポートIEEE802.3af/at準拠の“PoE”給電に対応!

メタルケースで「50℃」の過酷な条件でも使える

法人向け1000BASE-T対応スイッチングハブを発売


エレコム株式会社(本社:大阪市中央区、取締役社長:葉田順治)は、メタルケース採用、動作時環境温度50℃に対応した法人向けの1000BASE-T対応24ポートスイッチングハブを12月下旬より新発売いたします。また、8ポート、16ポートモデルも今後、順次発売してまいります。

優れた信頼性、安定性を確保した1000BASE-T対応法人向けギガスイッチングハブの24ポートモデル“EHB-UG2B24F-PL”が登場します。放熱性に優れたメタルケース採用に加え、「動作時環境温度50℃」を実現し、使用環境が高温になりやすい工場や各種施設の過酷な環境でも安心して長期運用できます。

“EHB-UG2B24F-PL”は、耐熱・高耐久性に加えて、法人向けニーズにお応えする機能を多数搭載したモデルです。全ポート「IEEE802.3af/at準拠」のPoE給電に対応しています。at規格においては、「最大31.5W/1ポート」、af規格においては「最大15.4W/1ポート」での電源供給が可能です。PoE受電に対応した無線アクセスポイントやネットワークカメラなどのPoEデバイスと組み合わせて使用することで、周辺に電源がない場所にPoE受電機器を設置できます。PoE機能を使えば、LANケーブルだけでPoE受電機器を動かすことができますので、面倒な電源工事をする必要がなくなり、工事コストも削減できます。

全ポート「Auto MDI/MDI-X機能」に対応し、接続先の環境を自動判別して接続する「オートネゴシエーション」といった基本機能はもちろん、ネットワークダウンのリスクを軽減する「ループ防止機能」を搭載しています。対象のポートを自動でブロックすることでネットワーク障害を最小限に抑えることができます。「ループ防止機能」は、本体前面のスイッチでON/OFFを切り替えることが可能です。「らくらく節電E機能」により、機器と未接続のポートやリンクしていないポートなどを自動判別して、消費電力を調整することができますので、節電に貢献することができます。特に24時間常時接続する法人現場では、大きな省エネ効果を生みます。

付属の取付金具を使うことで19インチラック(EIA規格)に固定することもできます。ラック等に設置するときのために、振動や騒音を抑えるゴム足も付属します。また、付属の取付金具により、壁掛けが可能な設計にするなど、安全に使用するための工夫が施されています。ACアダプターを使わないシンプルな電源ケーブル接続タイプで、3ピン対応の電源ケーブルに加えて、2ピンへの変換アダプターや、ACケーブルが電源コネクタから不意に外れることを防止するためのACケーブル抜け防止バンドも付属します。

さらに、3年間のセンドバック保証に加えて、オプションでセンドバック延長保守やデリバリー保守にも対応していますので、安心して長期運用ができます。また、EU RoHS指令(特定有害物質使用制限指令)に準拠した環境にやさしい製品です。



EHB-UG2B24F-PL
(24ポート)

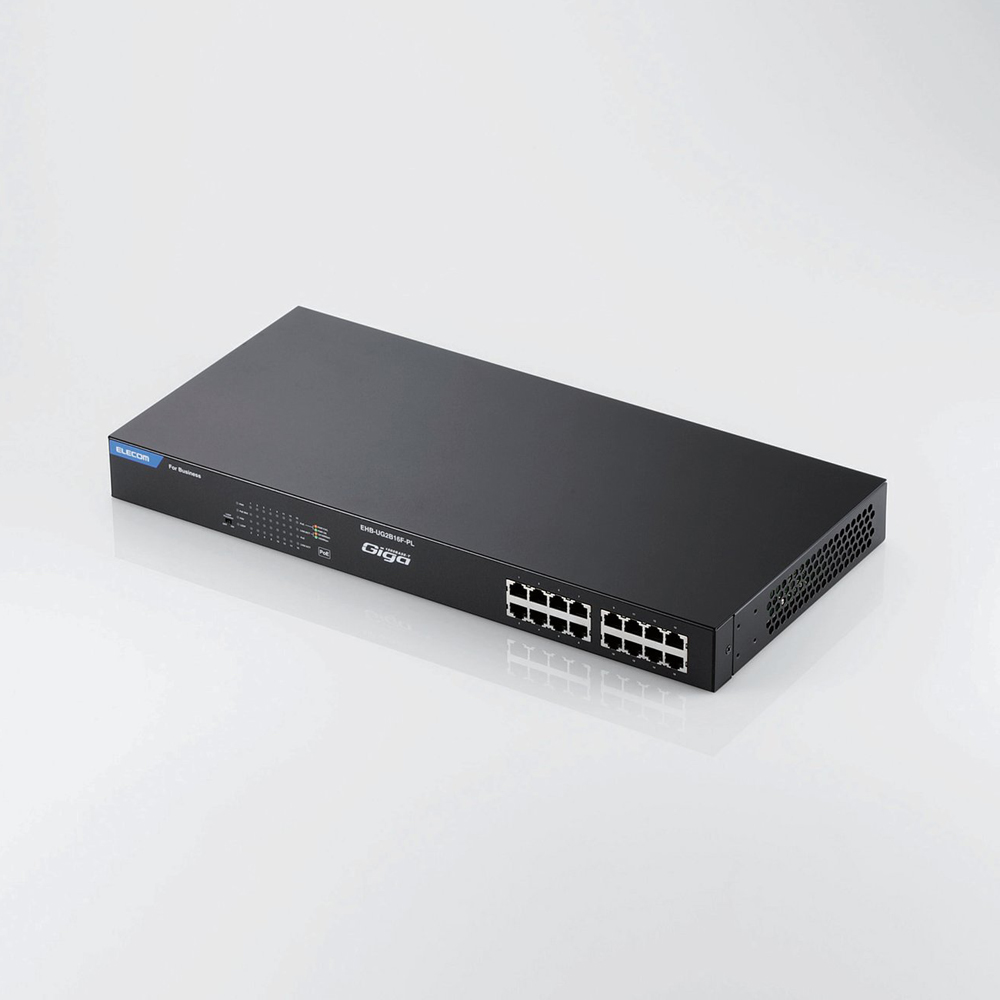

EHB-UG2B16F-PL
(16ポート:発売予定)









全ポートIEEE802.3af/at準拠の“PoE”給電対応、メタルケース採用で「耐熱50℃」仕様!

法人現場にお勧めの1000BASE-T対応スイッチングハブを新発売。
法人向けPoE対応ギガビットスイッチングハブ“EHB-UG2Bシリーズ”
EHB-UG2B08-PL ¥17,800(本体) 税込価格¥19,224 [発売予定]
EHB-UG2B08F-PL ¥19,800(本体) 税込価格¥21,384 [発売予定]
EHB-UG2B16F-PL ¥34,800(本体) 税込価格¥37,584 [発売予定]
EHB-UG2B24F-PL ¥44,800(本体) 税込価格¥48,384

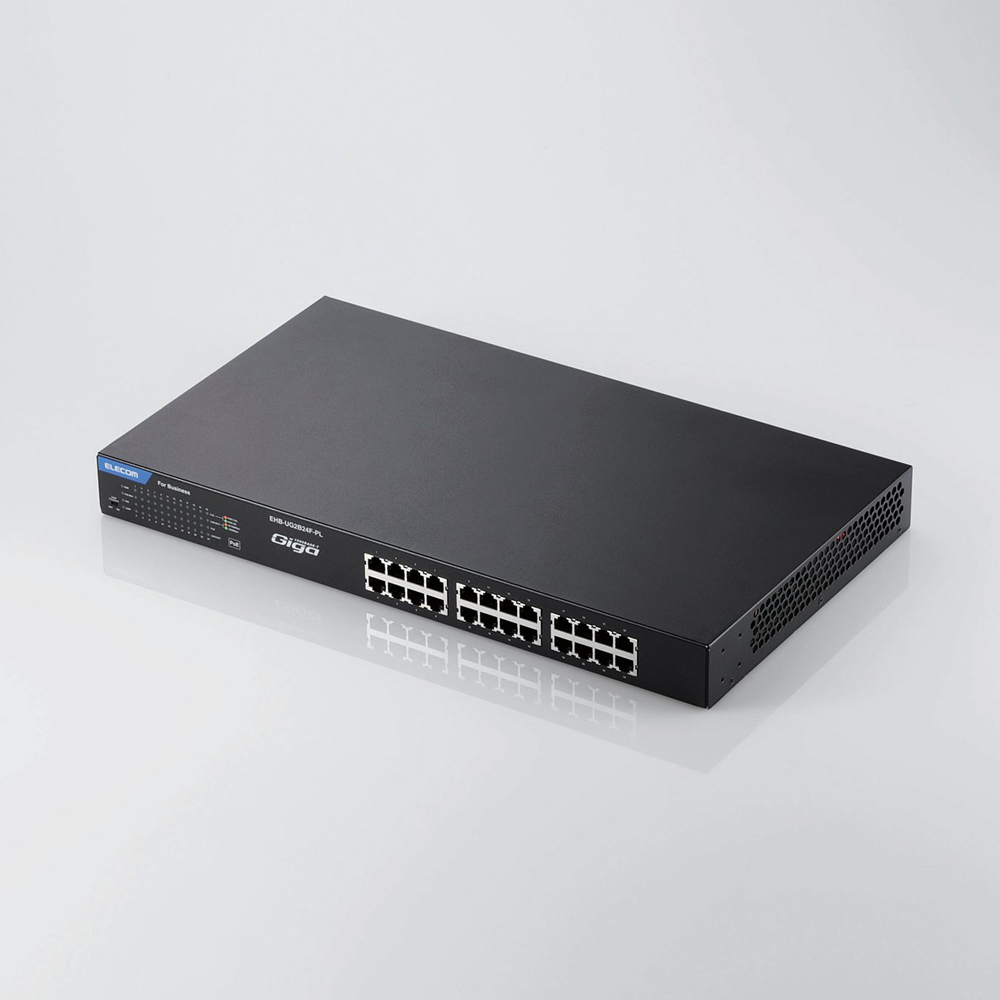

EHB-UG2B24F-PL(24ポート)
LANケーブルを経由して機器への電源供給が可能な「PoE給電」に対応し、近くに電源がない場所でもPoE対応機器を使ったネットワーク構築が可能
IEEE802.3af/at準拠のPoE給電により、at規格「最大31.5W/1ポート」、af規格「最大15.4W/1ポート」での電源供給が可能
放熱性に優れたメタルケースの採用に加え、「動作時環境温度50℃」に対応、過酷な環境での利用に最適
「らくらく節電E機能」により、未接続のポートやリンクしていないポートなどを自動判別して消費電力を調整
ネットワークダウンを軽減する「ループ防止機能」を搭載し、対象のポートを自動でブロックすることでネットワーク障害を最小限に抑える仕様。「ループ防止機能」はスイッチでON/OFFを切り替え可能
「ジャンボフレーム(10Kbytes)」(※1)に対応し、ジャンボフレーム対応機器との間ではさらに高速なデータ転送が可能
全ポート「Auto MDI/MDI-X機能」に対応し、接続先の環境を自動判別して接続
付属の取付金具で19インチラック(EIA規格)に固定することが可能
ACアダプターを使わないシンプルな電源ケーブル接続タイプ
ACケーブル抜け防止バンドが付属し、ACケーブルが電源コネクタから不意に外れることを防止
3ピン対応の電源ケーブルに加えて、2ピンへの変換アダプターも付属
3年間のセンドバック保証に加えて、オプションでセンドバック延長保守やデリバリー保守にも対応し、安心の長期運用が可能
EU RoHS指令(特定有害物質使用制限指令)に準拠した環境にやさしい製品
※1:8ポートモデルは9Kbytes。

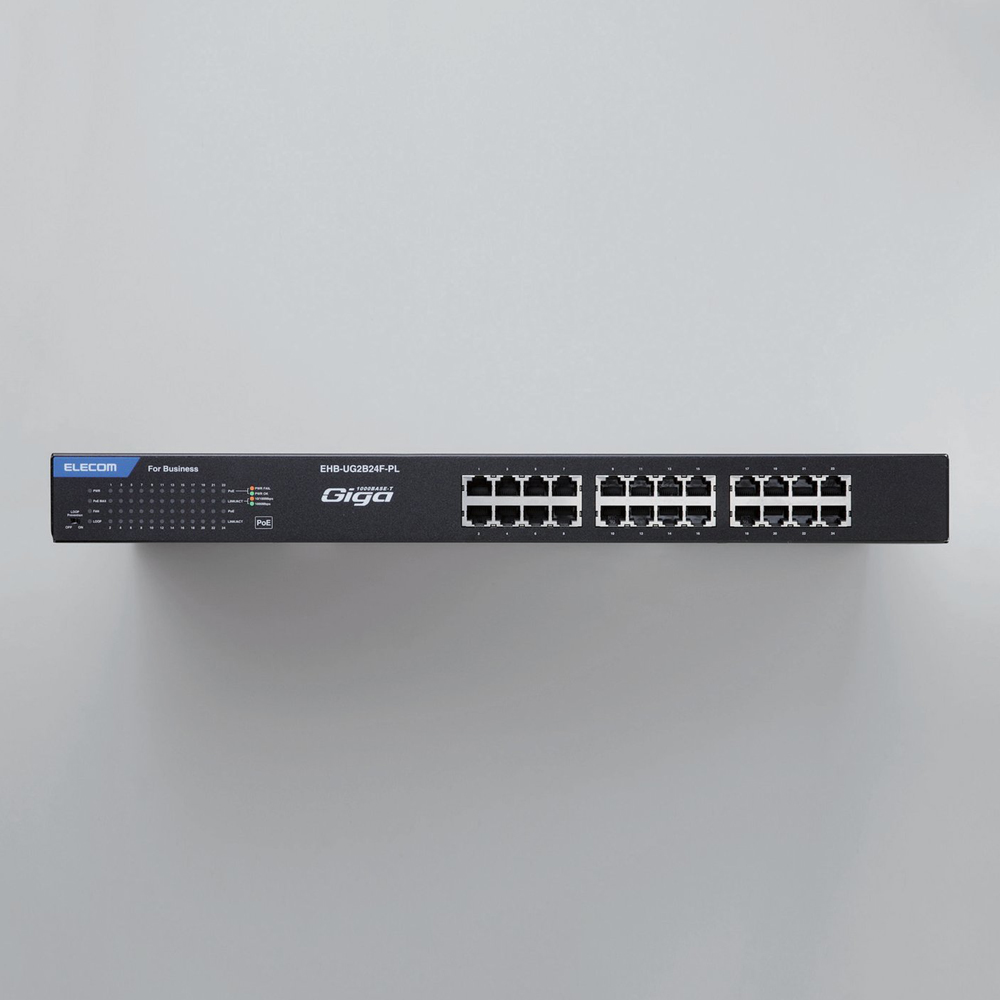

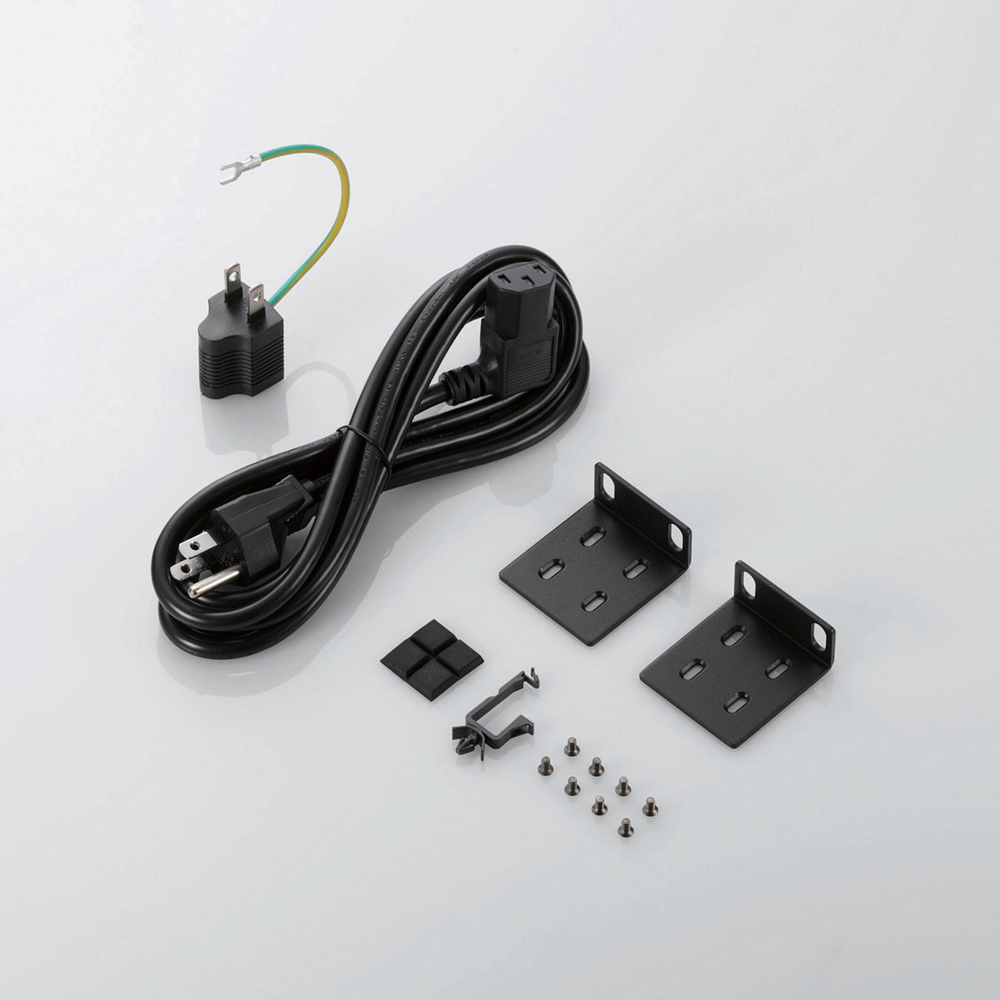

本体前面にループ防止機能のON/OFFスイッチを装備。 3ピン-2ピン変換アダプターや19インチラック固定用の取付金具などが付属。
[仕様]
型番 EHB-UG2B08-PL EHB-UG2B08F-PL EHB-UG2B16F-PL EHB-UG2B24F-PL
接続方式 1000BASE-T/100BASE-TX/10BASE-T
ネットワークタイプ IEEE802.3ab/IEEE802.3u/IEEE802.3
スイッチング方式 ストア&フォワード
バッファメモリ 192Kbytes(各ポートに動的割当て) 512Kbytes(各ポートに動的割当て)
通信モード フルデュプレックス/ハーフデュプレックス
フローコントロール
制御
フルデュプレックス時:IEEE802.3x、ハーフデュプレックス時:バックプレッシャ
オート
ネゴシエーション
対応(1000/100/10Mbps)
Auto MDI/MDI-X 対応
スイッチ
ファブリック
16.0Gbps 32.0Gbps 48.0Gbps
最大パケット
転送能力
12.0Mpps 24.0Mpps 36.0Mpps
フィルタリング
速度
1488000パケット/秒(1000Mbps)、148800パケット/秒(100Mbps)、
14880パケット/秒(10Mbps)
MACアドレス
登録数
4,096件(全ポート合計) 8,192件(全ポート合計)
コネクタ形状 RJ-45×8 RJ-45×16 RJ-45×24
適合ケーブル 10BASE-T:UTPカテゴリー3以上、100BASE-TX:UTPカテゴリー5以上、
1000BASE-T:UTPカテゴリー5e以上
ジャンボフレーム 対応(9Kbytes) 対応(10Kbytes)
ループ検知機能 ループ防止
ノンブロッキング 対応
EAP/BPDU
透過機能
対応
PoE ■対応ポート:
8ポート、IEEE802.3af/at準拠
■PoE電源供給能力:
at規格/31.5W/1ポート(最大)、
af規格/15.4W/1ポート(最大)
合計75Wまで
■PoE給電方式:
Alternative A
■対応ポート:
8ポート、IEEE802.3af/at準拠
■PoE電源供給能力:
at規格/31.5W/1ポート(最大)、
af規格/15.4W/1ポート(最大)
合計123.3Wまで
■PoE給電方式:
Alternative A
■対応ポート:
16ポート、IEEE802.3af/at準拠
■PoE電源供給能力:
at規格/31.5W/1ポート(最大)、
af規格/15.4W/1ポート(最大)
合計246Wまで
■PoE給電方式:
Alternative A
■対応ポート:
24ポート、IEEE802.3af/at準拠
■PoE電源供給能力:
at規格/31.5W/1ポート(最大)、
af規格/15.4W/1ポート(最大)
合計370Wまで
■PoE給電方式:
Alternative A
入力電圧 AC100〜240V±10% 50/60Hz
消費電力(定格) 最大110.4W 最大153.6W 最大284.4W 最大429.6W
発熱量 最大約397.5kJ/h 最大約553kJ/h 最大約1023.9kJ/h 最大約1546.6kJ/h
省電力機能 らくらく節電E(IEEE 802.3az)対応
エネルギー
消費効率
1.4W/Gbps 2.3W/Gbps 2.4W/Gbps 2.5W/Gbps
最大実効
伝送速度
8.0Gbps 16.0Gbps 24.0Gbps
外形寸法
(本体のみ)
約幅280×奥行180×高さ44mm 約幅440×奥行210×
高さ44mm
約幅440×奥行250×
高さ44mm
質量(本体のみ) 約1790g 約1930g 約3100g 約3700g
付属品 専用AC電源ケーブル(3ピン、約1.8m)×1本、3ピン-2ピン変換アダプター×1個、ACケーブル抜け防止バンド×1個、19インチラック取付金具×2個、19インチラック取付金具ネジ×8個、ゴム足×4個
