ニュースリリース

EL32-025

2016.06.07


メタルケース、耐熱50℃など、高い信頼性!

Webブラウザ経由でVLAN・QoSなどを設定できる

Webスマート対応ギガスイッチ 6製品を発売


エレコム株式会社(本社:大阪市中央区、取締役社長:葉田順治)は、高い耐久性を持ち、各種設定がWebブラウザから簡単にできる法人向けのWebスマート対応ギガスイッチングハブ 2シリーズ6製品を6月下旬より新発売いたします。

放熱性に優れたメタルケースを採用、動作時環境温度50℃に対応するなど、過酷な環境に耐え、優れた信頼性、安定性を確保した1000BASE-T/レイヤー2 Webスマートギガスイッチングハブの新モデル“EHB-SG2B-PLシリーズ”と“EHB-SG2Bシリーズ”の登場です。ファンレス設計ながら耐久性に優れ、室温が高温になりやすい工場や各種施設の過酷な環境でも安心して連続運用が可能です。

“EHB-SG2B-PLシリーズ”は、すべてのポートが「IEEE802.3af/at準拠」のPoE給電に対応しています。PoEに対応した無線アクセスポイントやネットワークカメラなどのPoEデバイスと組み合わせて使用することで、周辺に電源コンセントがない場所にネットワーク機器を設置できます。“EHB-SG2Bシリーズ”は、PoE機能非搭載のスタンダードモデルです。それぞれのシリーズに8/16/24ポートの各モデルをご用意しました。

6製品とも、ネットワーク障害を最小限に抑える「ループ防止機能」を搭載し、ループが発生しているポートを自動で検知してブロックすることで、ネットワークダウンのリスクを軽減することができます。本体前面には、各ポートの状況がわかるLEDインジケーターを搭載しています。さらに、SFPスロットを搭載し、別売オプションのモジュールを使用することで光ファイバーによる高速長距離通信が可能です。通信帯域の向上と冗長化を実現するLink Aggregationに対応するほか、ネットワーク管理に便利なSNMP(v1, v2, v3)に対応します。

高度なネットワークの構築に欠かせないVLANやQoSなどに対応します。Webブラウザによる設定が可能で、本体が管理者から離れた場所にあっても、同一ネットワーク上であれば管理者のパソコンから簡単に設定できます。

付属の取付金具を使うことで19インチラック(EIA規格)に設置することができます。3年間のセンドバック保証に加えて、オプションでセンドバック延長保守やデリバリー保守にも対応していますので、安心して長期運用ができます。また、EU RoHS指令(特定有害物質使用制限指令)に準拠した環境にやさしい製品になっています。



EHB-SG2B-PLシリーズ(PoE搭載)

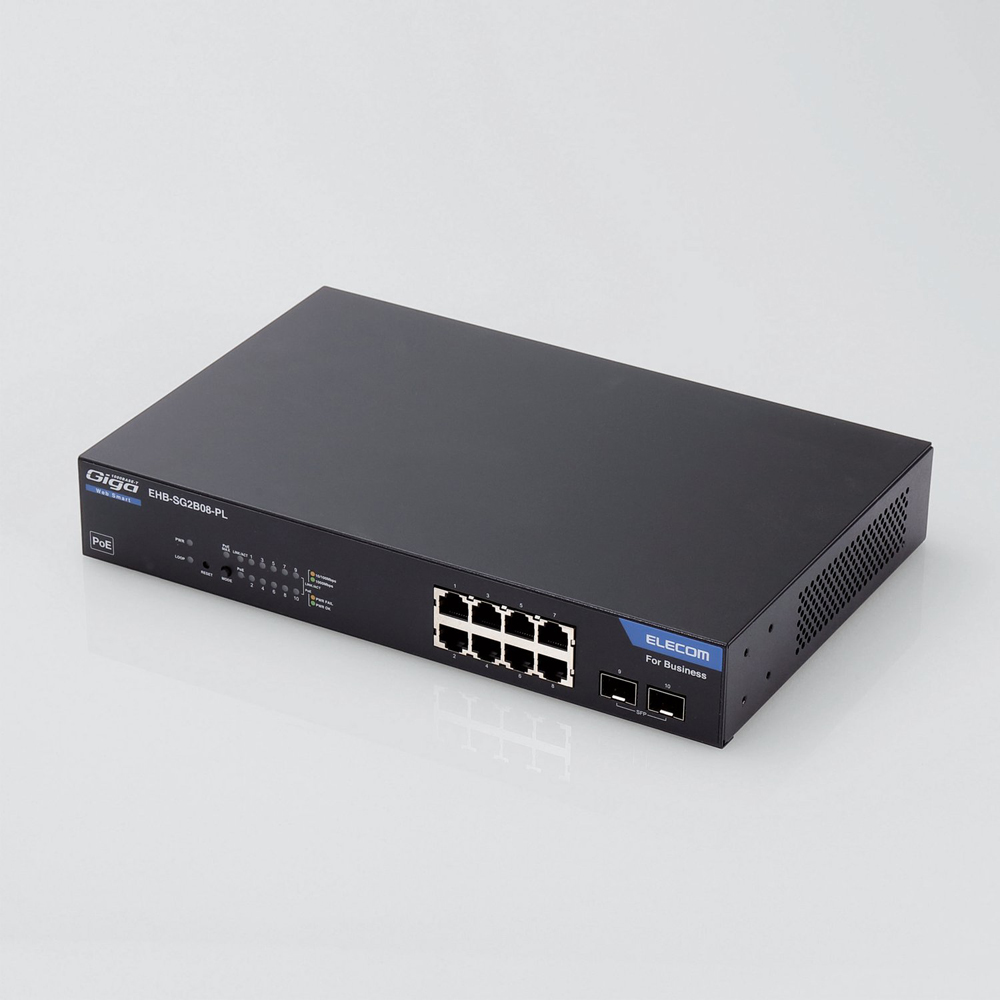

写真:EHB-SG2B08-PL
EHB-SG2Bシリーズ

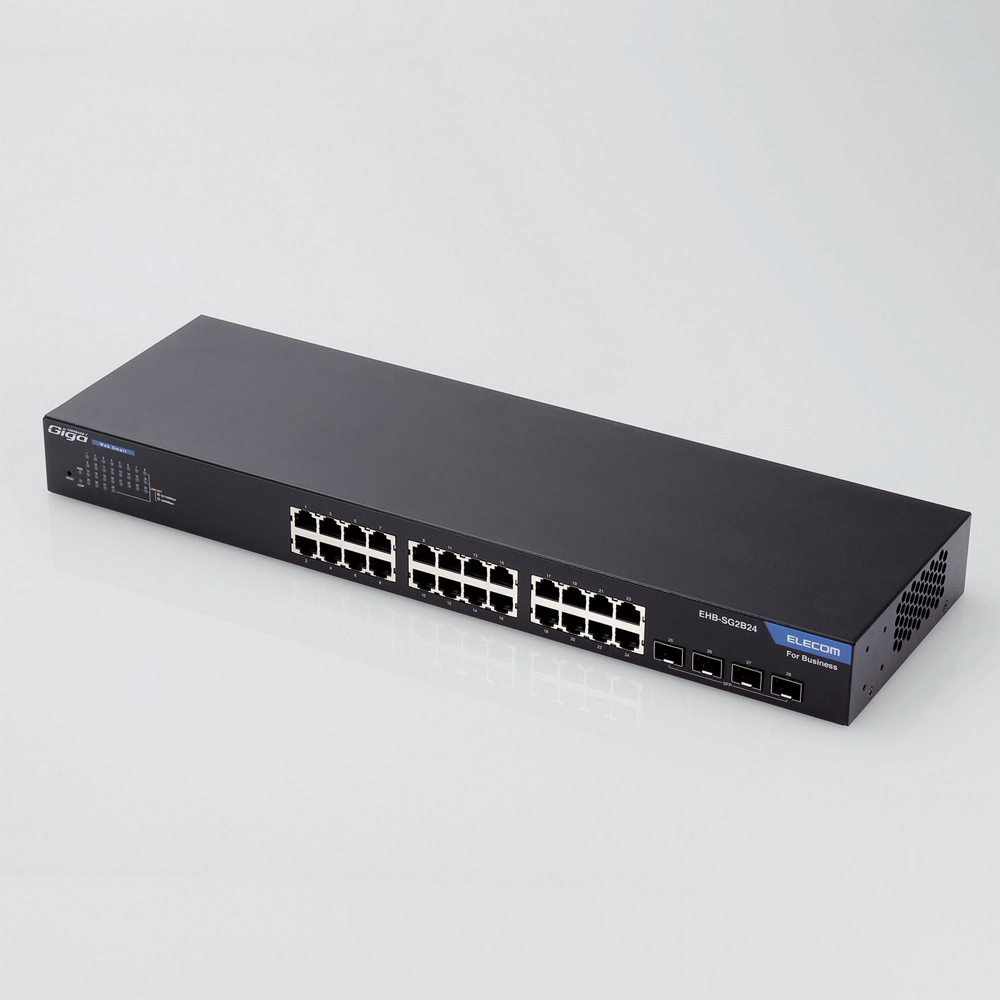

写真:EHB-SG2B24









耐熱50℃など多彩な機能に加え、Webブラウザ経由でVLAN・QoSなどの設定が可能!

法人向けのWebスマート対応ギガスイッチの最新モデルを新発売。
[共通の特長]
電源内蔵、1000BASE-T対応レイヤー2 Webスマートギガスイッチングハブ
放熱性に優れたメタルケースを採用し、動作時環境温度50℃に対応、過酷な環境での利用に最適
ネットワーク構築に欠かせないVLANやQoSに対応、設定はWebブラウザ経由で操作可能
ネットワーク障害を最小限に抑える「ループ防止機能」を搭載し、ループが発生しているポートを自動で検知してブロックすることで、ネットワークダウンのリスクを軽減
SFPスロットを搭載し、別売オプションのモジュールを使用することで光ファイバーによる高速長距離通信が可能
全ポート「Auto MDI/MDI-X機能」に対応し、接続先の環境を自動判別して接続
ネットワーク管理に便利なSNMP(v1, v2, v3)に対応
通信帯域の向上と冗長化を実現するLink Aggregationに対応
各ポートのリンクステータス/PoE給電状態がわかるLEDインジケーターを搭載
付属の取付金具で19インチラック(EIA規格)に設置することが可能
3年間のセンドバック保証に加えて、オプションでセンドバック延長保守やデリバリー保守にも対応し、安心の長期運用が可能
EU RoHS指令(特定有害物質使用制限指令)に準拠した環境にやさしい製品
ファンレス設計による高信頼性、高耐久性を実現
別売のオプションマグネット(EHB-EX-MG4)を本体に取り付けることにより、金属面への設置も可能
レイヤー2 Webスマート対応ギガスイッチングハブ“EHB-SG2B-PLシリーズ”
“EHB-SG2B08-PL” ¥24,800(本体) 税込価格¥26,784
“EHB-SG2B16F-PL” ¥39,800(本体) 税込価格¥42,984
“EHB-SG2B24F-PL” ¥49,800(本体) 税込価格¥53,784
EHB-SG2B08-PL。 ギガビットポートのほか、SFPスロットも装備。 19インチラックに設置可能な専用取付金具が付属。
PoE対応ネットワークにEthernetケーブルを経由して給電可能な「PoE給電」に対応し、近くに電源がない場所でもPoE対応デバイスを用いたネットワーク構築が可能
EHB-SG2B08-PLは別売のオプションマグネット(EHB-EX-MG4)を本体に取り付けることにより、金属面への設置も可能
レイヤー2 Webスマート対応ギガスイッチングハブ“EHB-SG2Bシリーズ”

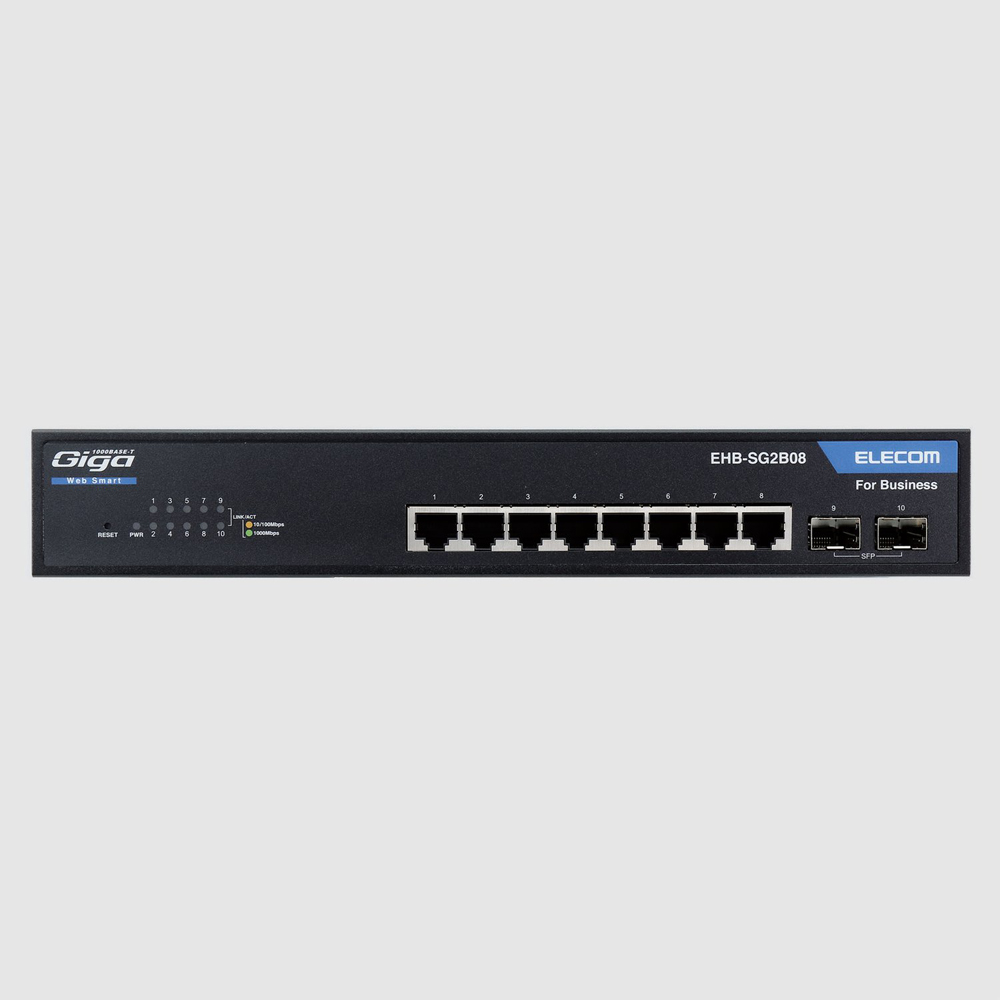

“EHB-SG2B08” ¥14,800(本体) 税込価格¥15,984
“EHB-SG2B16” ¥19,800(本体) 税込価格¥21,384
“EHB-SG2B24” ¥29,800(本体) 税込価格¥32,184

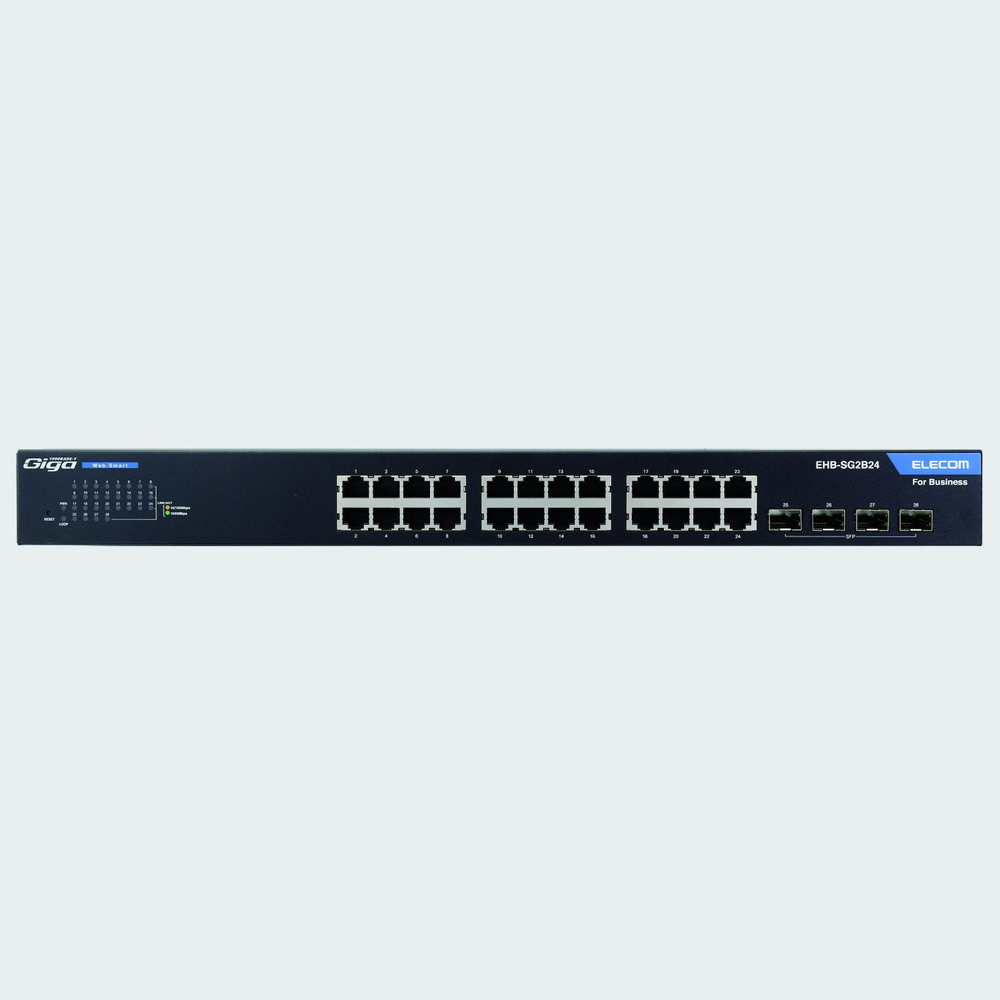

EHB-SG2B24。 ギガビットポートのほか、SFPスロットも装備。 19インチラックに設置可能な専用取付金具が付属。
EHB-SG2B08/EHB-SG2B16は別売のオプションマグネット(EHB-EX-MG4)を本体に取り付けることにより、金属面への設置も可能
[仕様]
型番 EHB-SG2Bxx-PLシリーズ EHB-SG2Bxxシリーズ
接続方式 1000BASE-T/100BASE-TX/10BASE-T
ネットワークタイプ IEEE802.3ab/IEEE802.3u/IEEE802.3
スイッチング方式 ストア&フォワード
バッファメモリ 1.5Mbytes(各ポートに動的割当て)
フラッシュメモリ 32Mbytes
メインメモリ 256Mbytes
通信モード フルデュプレックス/ハーフデュプレックス
フローコントロール制御 フルデュプレックス時:IEEE802.3x、ハーフデュプレックス時:バックプレッシャ
オートネゴシエーション 対応(1000/100/10Mbps)
Auto MDI/MDI-X 対応
スイッチファブリック 8ポート:20.00Gbps
16ポート:40.00Gbps
24ポート:56.00Gbps
最大パケット転送能力 8ポート:14.9Mpps
16ポート:29.8Mpps
24ポート:41.7Mpps
フィルタリング速度 1488000パケット/秒(1000Mbps)、148800パケット/秒(100Mbps)、14880パケット/秒(10Mbps)
MACアドレス登録数 16,384件(全ポート合計)
コネクタ形状 8ポート:RJ-45×8,SFPスロット×2
16ポート:RJ-45×16,SFPスロット×4
24ポート:RJ-45×24,SFPスロット×4
8ポート:RJ-45×8,SFPスロット×2
16ポート:RJ-45×16,SFPスロット×4
24ポート:RJ-45×24,SFPスロット×4
適合ケーブル 10BASE-T:UTPカテゴリー3以上,100BASE-TX:UTPカテゴリー5以上,
1000BASE-T:UTPカテゴリー5e以上
SNMP TRAP 対応
IEEE802.1X認証 ポートベース/対応、MACベース/対応
ジャンボフレーム 対応(9Kbytes)
ノンブロッキング 対応
スパニングツリー 対応
VLAN機能 VLANグループ数:256、VLAN ID:1-4094、ポートベースVLAN:対応、
タグVLAN:対応、プライベートVLAN:対応
ブロードキャスト/
マルチキャスト
ストームコントロール
対応
トランキング 8ポート:LACP 最大4グループまで、
16ポート:LACP 最大8グループまで、
24ポート:LACP 最大8グループまで
その他機能 QoS(IEEE802.1p対応)、IGMP、EAP/BPDU透過機能
IPアドレス設定方法 固定IP、DHCPクライアント
PoE 8ポート:対応ポート/8ポート、IEEE802.3af/at準拠
PoE電源供給能力/at規格:30.0W/1ポート(最大)
af規格:15.4W/1ポート(最大)合計78Wまで
Alternative A
16ポート:対応ポート/16ポート、IEEE802.3af/at準拠
PoE電源供給能力/at規格:30.0W/1ポート(最大)
af規格:15.4W/1ポート(最大)合計193Wまで
Alternative A
24ポート:対応ポート/24ポート、IEEE802.3af/at準拠
PoE電源供給能力/at規格:30.0W/1ポート(最大)
af規格:15.4W/1ポート(最大)合計193Wまで
Alternative A

入力電圧 AC100〜240V±10% 50/60Hz
消費電力(定格) 8ポート:最大104.2W、
16ポート:最大245.0W、
24ポート:最大251.0W
8ポート:最大14.4W、
16ポート:最大15.5W、
24ポート:最大19.2W
発熱量 8ポート:最大約375.2kJ/h、
16ポート:最大約882.0kJ/h
24ポート:最大約903.6kJ/h
8ポート:最大約51.9kJ/h、
16ポート:最大約55.8kJ/h
24ポート:最大約69.2kJ/h
エネルギー消費効率 8ポート:2.6W/Gbps、
16ポート:3.0W/Gbps、
24ポート:2.1W/Gbps
8ポート:1.4W/Gbps、
16ポート:0.8W/Gbps、
24ポート:0.7W/Gbps
最大実効伝送速度 8ポート:10.0Gpbs、
16ポート:20.0Gpbs、
24ポート:28.0Gpbs
8ポート:10.0Gpbs、
16ポート:20.0Gpbs、
24ポート:28.0Gpbs
外形寸法(幅×奥行き×高さ)/
質量(本体のみ)
8ポート:約280×約180×約44mm/約2.0kg
16ポート:約440×約210×約44mm/約3.4kg
24ポート:約440×約210×約44mm/約3.6kg
8ポート:約280×約180×約44mm/約1.6kg
16ポート:約280×約180×約44mm/約1.8kg
24ポート:約440×約140×約44mm/約2.2kg

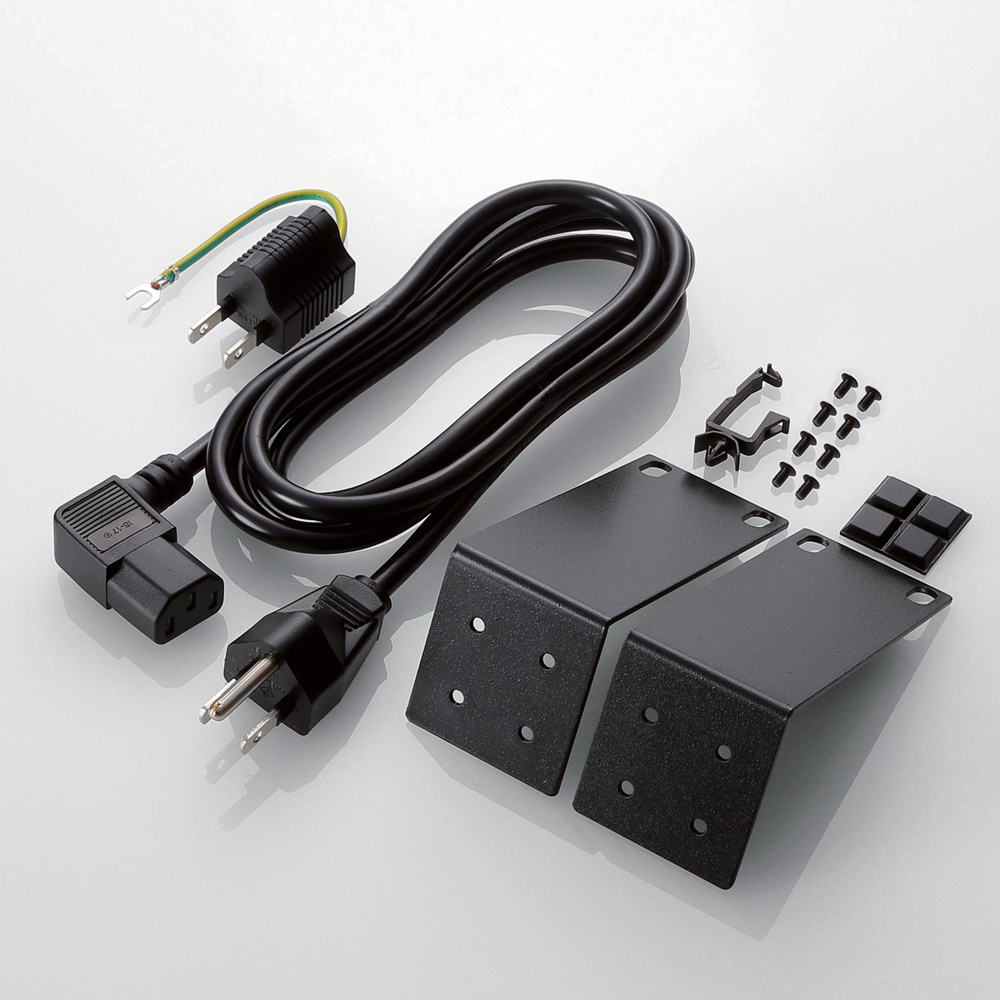

付属品 専用AC電源ケーブル(3ピン、約1.8m):1本、3ピン-2ピン変換アダプター:1個、ACケーブル抜け防止バンド:1個、19インチラック取付金具:2個、19インチラック取付金具ネジ:8個、ゴム足:4個



このリリースに掲載されている会社名・製品名等は、一般に各社の商標又は登録商標です。
このリリースに記載の内容は、発表当時の情報です。 予告なく変更されることがありますので、あらかじめご了承ください。
