JIS規格マルチメディアコンセントに対応した埋め込み型の無線アクセスポイント!
AC100V配線直結タイプ、11ac+11ngb対応と11ngb対応の2製品を新発売。 |
[共通の特長]
■JIS規格マルチメディアコンセント対応のAC100V仕様の埋込型無線アクセスポイント
●JIS規格マルチメディアコンセントに設置・置換え可能な法人向けマルチメディアコンセント対応AC受電11ac無線AP
●最新規格の5GHz(11ac/n/a)+2.4GHz(11n/g/b)両対応モデルと、普及規格の2.4GHz(11n/g/b)対応モデルの2種類ご用意
●ホテルや旅館に一括接続された通信網を、各部屋でノートパソコンやスマホなどの無線端末を使用可能にする無線AP
●JIS規格のマルチメディアコンセントボックスに設置可能な筐体デザインにより、ホテルや旅館の室内景観に配慮した機器設置が可能。また、機器盗難・破壊防止にも貢献
●JIS規格マルチメディアコンセントに収納できるよう、熱対策と筺体を小型化を両立した設計
●ギガビット対応のLANポートを搭載しており、無線のパフォーマンスを十分に発揮
●長期間の使用でも安心して使用できる高品質、高信頼性を実現
●電源部は100Vの電源配線を本体に直結する電源配線直結方式を採用 ※1
●電話用端子とまとめることができる「TELスルーポート用端子」を装備
●市販のコンセント取り付け枠(別売)に対応し、一般的なフルカラー/ワイド21/アドバンスの各フェイスプレートに取付可能 ※2
●設置箇所に合わせて本体カラーとポートを変更できるプレート3種類を標準で添付。さまざまな利用シーンになじみ、インテリアの邪魔をしない
※1:電源配線はVVFケーブル(1.6mmまたは2.0mm)をご使用ください。電気配線に関わる作業は電気工事士の有資格者が必要です。
※2:当社確認済み取り付け枠:パナソニック社製/WN3700P/WN3710P/WTF3710K/WTL3710(2018/4月現在)。また、取り付け枠に対応したフェイスプレートの型番については各メーカーホームページなどをご確認ください。
■その他、細かな配慮や運用に便利な機能を多数搭載
●一括で無線アクセスポイントの設定変更や稼働状況の確認が可能な専用管理ソフトウェア「WAB-MAT」に対応(アクセスポイントモード時のみ)。管理工数の大幅な削減に貢献
●電源スイッチを搭載し、使用しない場合には電源を切ることで、消費電力を抑えることが可能
●本体正面にLEDのON/OFFボタンを搭載し、寝室など明かりが気になる環境でもスイッチひとつで消灯可能
●配置を工夫した内蔵アンテナを採用し、アンテナが邪魔にならず通信距離にも影響を及ぼしにくい構造。また、アンテナ外付けタイプと比べ、アンテナ破損による通信障害も防止
●企業での使用に安心の長期3年保証に加え、オプションで2年の延長保証やデリバリーの保守もご用意
 |
|
 |
|
 |

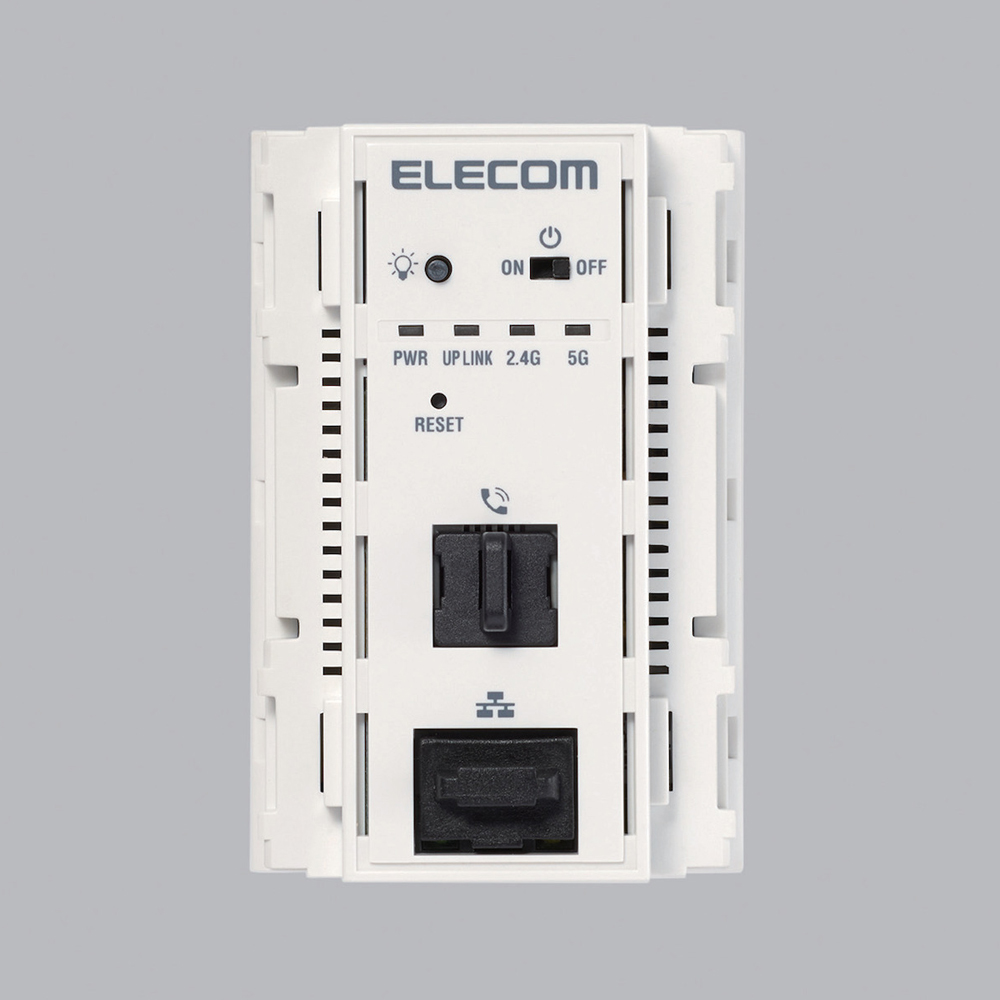

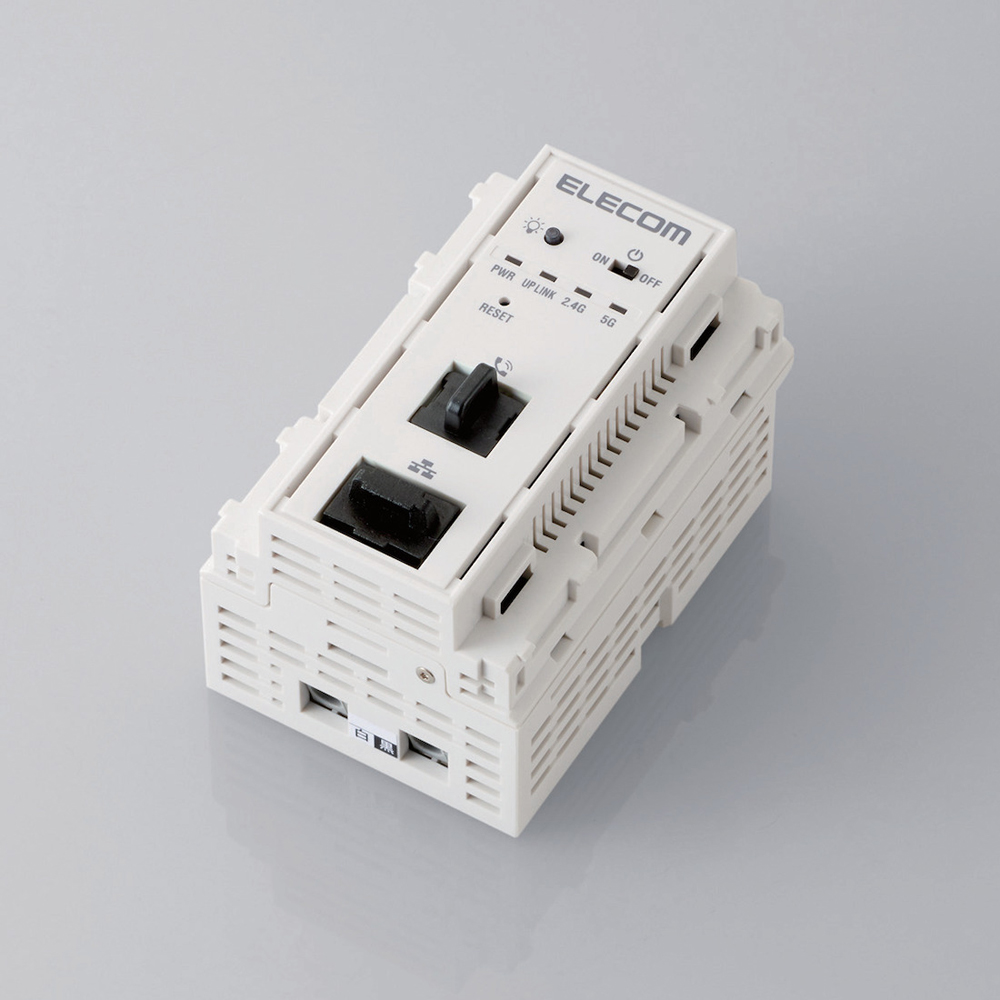

製品本体 |
|

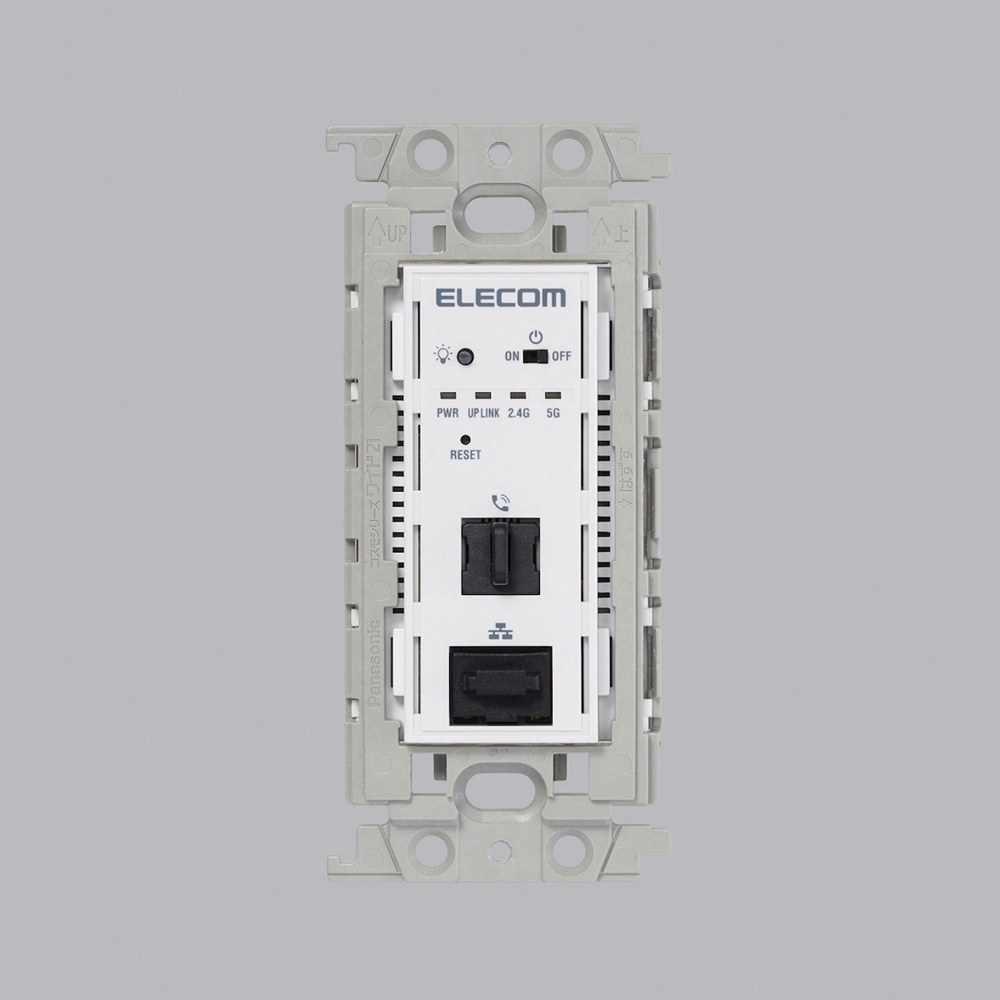

取付枠装着イメージ |
|

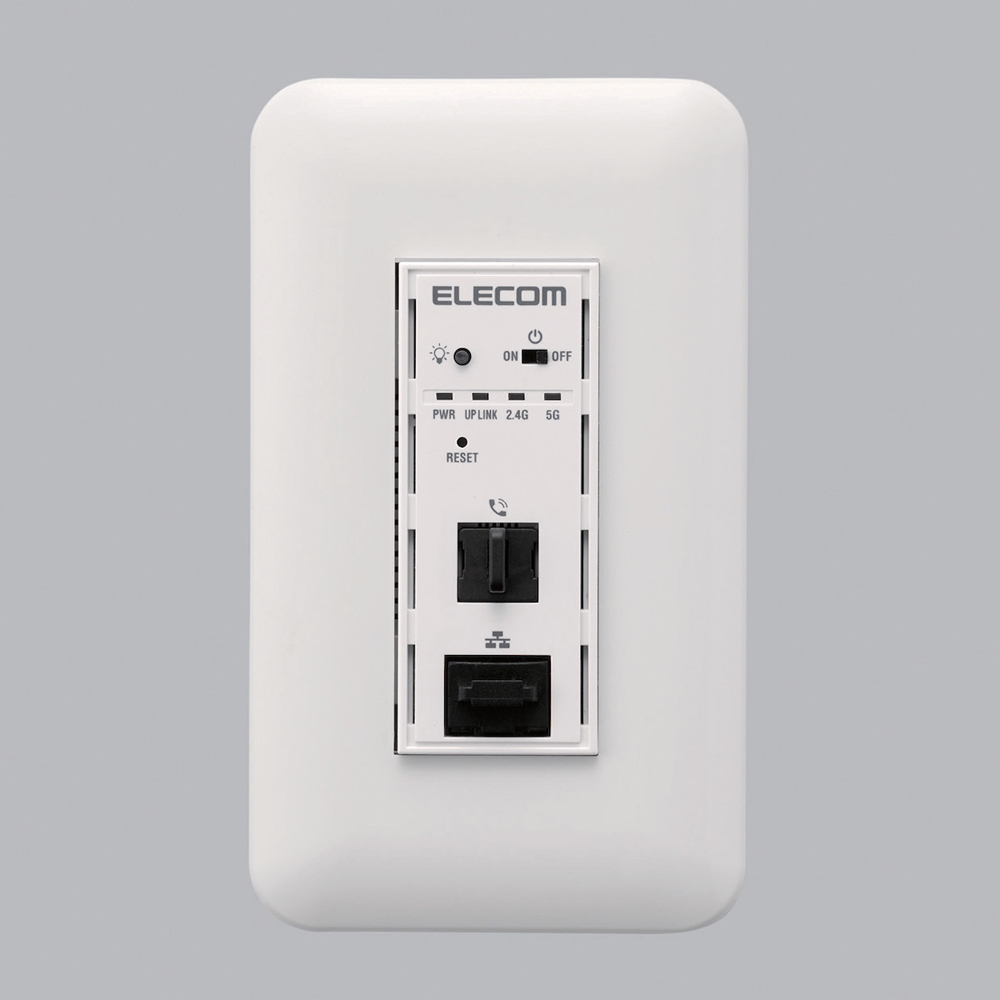

フェイスプレート取り付けイメージ |
※取付枠、フェイスプレートは付属しません。市販のものをお使いください。 |
 |
|
 |

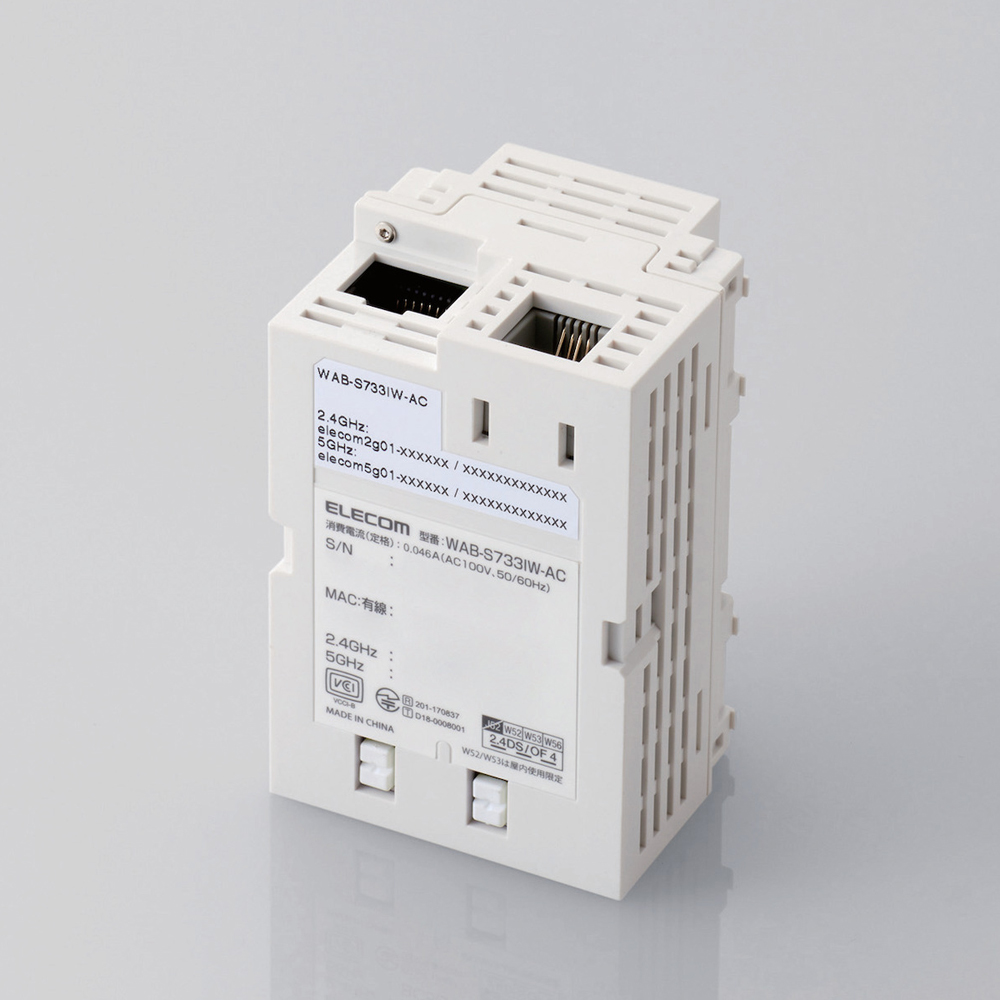

入力側LANポートと、TELスルーポート用入力端子 |
|

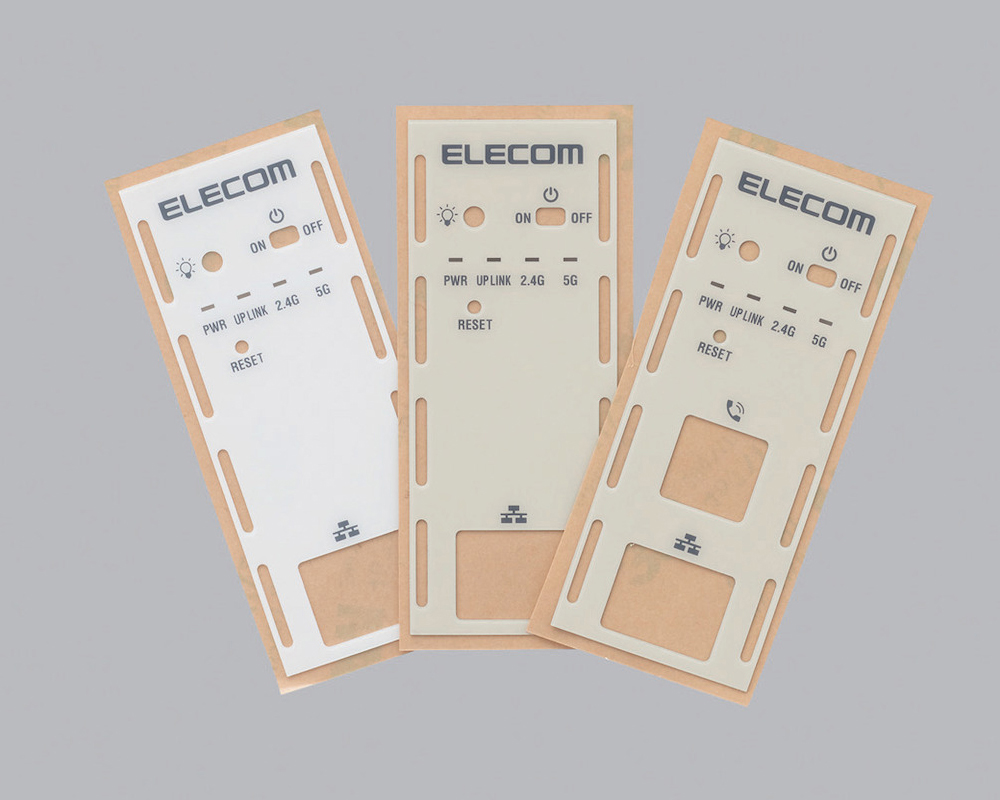

化粧プレートは、フェイスプレートに合わせて選べるように、
ホワイト系とベージュ系の2種類が付属。
それぞれLANのみとTELポート付きをご用意。
※ホワイトのLAN/TELポート用は本体のままでご利用いただけます。 |
■最新規格11acにも対応し、一般的なすべてのWi-Fi端末に対応する高速ハイグレードモデル
法人向けマルチメディアコンセント対応AC受電11ac無線AP“WAB-S733IW-AC” 10,980円(本体) 税込価格¥11,858
 |
●最大433Mbps(規格理論値)の最新11ac規格に対応した法人向けマルチメディアコンセント対応AC受電無線AP
●電波干渉に強い5GHz帯(11ac/n/a)は最大433Mbps、普及率の高い通信帯域である2.4GHz帯(11n/g/b)は最大300Mbpsの高速通信が可能(ともに規格理論値)
●消費電力効率の工夫により、前モデルより約47%低下させた低省電力設計 ※
●1台の無線APで最大10個(2.4G/5GHz合計)のSSIDを管理する「マルチSSID」に対応。SSIDごとに認証と暗号方式を設定でき、複数のセキュリティーポリシーを1台で実現
※消費電力4.7W、従来品WAB-S1167P:8.7Wとの比較 |
■11n/g/b規格に対応し、多くの端末で利用可能なスタンダードモデル
法人向けマルチメディアコンセント対応AC受電11n無線AP“WAB-S300IW-AC” 7,980円(本体) 税込価格¥8,618
 |
●普及規格の2.4GHz 11n/g/bに対応した法人向けマルチメディアコンセント対応AC受電無線AP
●消費電力効率の工夫により、前モデルより約73%低下させた低省電力設計 ※
●1台の無線APで最大5個のSSIDを管理する「マルチSSID」に対応。SSIDごとに認証および暗号方式の設定が可能で、さまざまなセキュリティーポリシーを1台で実現
※消費電力2.4W、従来製品WAB-S300P:6.3Wとの比較 |
[仕様]
無線LAN部 |
製品シリーズ名 |
WAB-S733IW-AC |
WAB-S300IW-AC |
準拠規格 |
IEEE802.11ac/n/a、IEEE802.11n/g/b
ARIB STD-T66、ARIB STD-T71 |
IEEE802.11n/g/b
ARIB STD-T66 |
周波数範囲
(中心周波数) |
2.4GHz:2,400〜2,484MHz、
5GHz:5,150〜5,725MHz |
2.4GHz:2,400〜2,484MHz |
チャンネル |
2.4GHz帯:1〜13ch、
5GHz 帯:36, 40, 44, 48, 52,56,60,64,100,104,
108,112,116,120,124,128,132,136,140ch |
2.4GHz帯:1〜13ch |
変復調方式 |
IEEE802.11ac/n:MIMO-OFDM、
IEEE802.11a/g:OFDM、
IEEE802.11b:DS-SS |
IEEE802.11n:MIMO-OFDM、
IEEE802.11g:OFDM、
IEEE802.11b:DS-SS |
通信タイプ |
2.4GHzおよび5GHz同時通信 |
2.4GHz |
アンテナ |
内蔵アンテナ2本
(2.4GHz専用×1、2.4GHz/5GHz共用×1) |
内蔵アンテナ2本 |
データ通信速度
(規格値) |
IEEE802.11ac:最大433Mbps、
IEEE802.11n(2.4GHz):最大300Mbps、
IEEE802.11n(5GHz)最大150Mbps、
IEEE802.11a/g:最大54Mbps、
IEEE802.11b:最大11Mbps |
IEEE802.11n:最大300Mbps、
IEEE802.11a/g:最大54Mbps、
IEEE802.11b:最大11Mbps |
空中線電力 |
10mW/MHz以下 |
接続台数 |
最大50台(2.4GHz:25台、5GHz:25台)、
推奨25台以下(2.4GHzと5GHzの合計台数) |
最大25台以下 |
認証方式 |
オープンシステム認証、WPA2(パーソナル) |
暗号化方式 |
WPA / WPA2:AES、TKIP |
MACアドレス
フィルタリング |
128個(2.4GHz:64個、5GHz:64個) |
64個 |
マルチSSID |
最大10個(2.4GHz:5個、5GHz:5個) |
最大5個 |
タグVLAN
(IEE802.1Q) |
最大10個(2.4GHz:5個、5GHz:5個) |
最大5個 |
有線LAN部 |
準拠規格 |
IEEE 802.3 10BASE-T、IEEE 802.3u 100BASE-TX、IEEE 802.3ab 1000BASE-T、
IEEE 802.3at/IEEE802.3af Power over Ethernet |
データ通信速度
(規格値) |
10Mbps/100Mbps/1000Mbps |
ポート |
10/100/1000BASE-T(RJ-45)×2(オートネゴシエーション/Auto MDI/MDI-X 対応) |
WAN側設定 |
DHCP/固定IPアドレス |
LAN側設定 |
DHCPサーバー/固定IPアドレス |
その他の仕様 |
管理プロトコル |
SNMP v1/v2c/v3 |
その他機能 |
SSID隠蔽/STAセパレーター/QoS(対応予定)/Web UI/ロギング/
設定ファイルのバックアップと復元/ファームウェア更新/NTPクライアント/電波出力調整/
管理ソフトWAB-MAT対応(アクセスポイントモード時のみ) |
対応クライアント
(無線接続時) |
Windows7/8/8.1/10(32bit/64bit)、MacOS X 10.7/10.8/10.9/10.10/10.11、
Android4.0以降、iOS5.0以降 |
対応ブラウザ
(WebUI設定時) |
Internet Explorer11、Microsoft Edge、Chrome Ver.23.0以降、
Firefox Ver.17以降、Safari Ver.5以降 |
対応給電方式 |
AC100V配線直結 |
対応電源ケーブル |
VVFケーブル1.6mmまたは2.0mm |
PoE受電機能 |
非対応 |
入力電圧 |
定格入力電圧 100V |
消費電力 |
消費電力:4.7W |
消費電力:2.4W |
外形寸法 |
幅45.5mm×奥行41.7mm×高さ68.5mm(JIS規格マルチメディアコンセント対応) |
質量 |
約111g(本体のみ) |
付属品 |
ポート保護キャップ(LAN/TEL各1個、本体に取り付け済み)、
化粧プレート(フルカラー用2枚、ワイド用1枚)、シリアルシール2枚、SSID情報シール2枚 |
|
