EL35-057

2019.07.16


ビデオ/DVDデッキなどの映像RCAピンプラグを
AV入力用4極ミニジャックのAV機器に接続できる!
コンパクトで使いやすいAVケーブル3製品を発売



エレコム株式会社(本社:大阪市中央区、取締役社長:葉田順治)は、ビデオ/DVDデッキで従来から使用されている映像RCAピンプラグ×3を、AV入力用の4極ミニジャックのAV機器に接続できるようにするAVケーブルおよび変換ケーブル、計3製品を8月上旬より新発売いたします。

最近のAV機器においては、従来のRCA端子(ステレオ音声右:赤、ステレオ音声左:白、映像:黄)に代わって、4極の(φ3.5mm)ステレオミニジャックを搭載する機器が増えつつあります。
今回発売されるAVケーブルは、従来からあるRCAピンプラグ×3ピンの端子からの映像・音声を、4極ステレオミニプラグに変換して出力できるアナログ仕様のAVケーブルおよび変換ケーブルです。

3製品とも、3ピンRCA端子を4極の(φ3.5mm)ステレオミニジャックに変換できるだけでなく、機能や品質にもこだわった仕様になっています。
RCAコネクタは一般的なサイズから約25%小型化したスリムコネクタを採用しました。また、ケーブルは当社従来品から約30%細くなり、よりコンパクトで取り回しがしやすいケーブルに仕上がっています。
ケーブルには、外部ノイズに強い75Ω同軸ケーブルを使用しています。芯線には、高純度OFC99.99%(無酸素銅)ケーブルを使用しており、信号の歪みや伝送ロスを抑えることができるようになっています。また、端子部分には、サビに強く経年劣化信号劣化を防止する金メッキ端子(24K)を採用しています。

ご使用になる環境に合わせて選べる3製品をご用意しています。
“DH-MLWRYシリーズ”は、映像RCAピンプラグを搭載したビデオ/DVDデッキ等から、直接AV入力用ミニジャック(4極)を搭載したテレビ等に接続して映像と音声を出力できるアナログAVケーブルです。テレビ等との接続側には、狭い場所での接続にも使いやすいL型プラグを採用しています。長さは、1m/2m/3mの3タイプをご用意しています。
「映像RCAピンプラグ×3⇔映像RCAピンプラグ×3」のAVケーブルをすでにお手持ちの場合に便利な、RCAピンプラグ側がメス仕様の変換ケーブルを2製品ご用意しました。長さはいずれも15cmほどで、“DH-MWRYF015BK”は、4極ミニプラグ側にスタンダードなストレート型プラグを採用しています。“DH-MLWRYF015BK”は、4極ミニプラグ側に狭い場所での接続にも使いやすいL型プラグを採用したタイプとなっています。






AVケーブル(L型)
“DH-MLWRYシリーズ”



変換ケーブル(ストレート)
“DH-MWRYF015BK”



変換ケーブル(L型)
“DH-MLWRYF015BK”










ビデオ/DVDデッキの映像RCAピンプラグをAV入力用4極ミニジャックに接続!
コンパクトで使いやすいAVケーブルおよび変換ケーブル 3製品を新発売。

[共通の特長]

●映像RCAピンプラグを搭載したビデオ/DVDデッキ等をAV入力用ミニジャック(4極)を搭載したテレビ等に接続して映像と音声を出力できるアナログAVケーブルおよび変換ケーブル

●RCAコネクタは約25%小型化し、ケーブルは約30%細くなり、よりコンパクトで取り回しがしやすいケーブル ※当社従来比

●外部ノイズに強い75Ω同軸ケーブルを使用

●高純度OFC99.99%(無酸素銅)ケーブルを使用し、信号の歪みや伝送ロスを抑制

●サビに強く経年劣化信号劣化を防止する金メッキ端子(24K)を採用

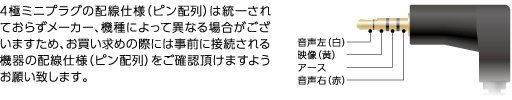

■4極ミニプラグの配線仕様(ピン配列)について

スリムコネクタ&極細ケーブル(RCAコネクタ)

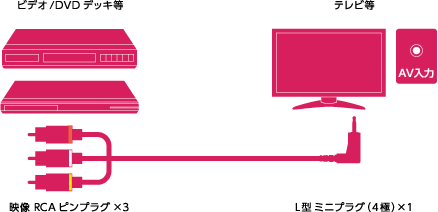

■映像RCAピンプラグのビデオ/DVDデッキなどを4極ミニジャックのテレビなどに接続できる

RCAピンプラグ×3 ⇔ 4極ミニプラグ(L型)

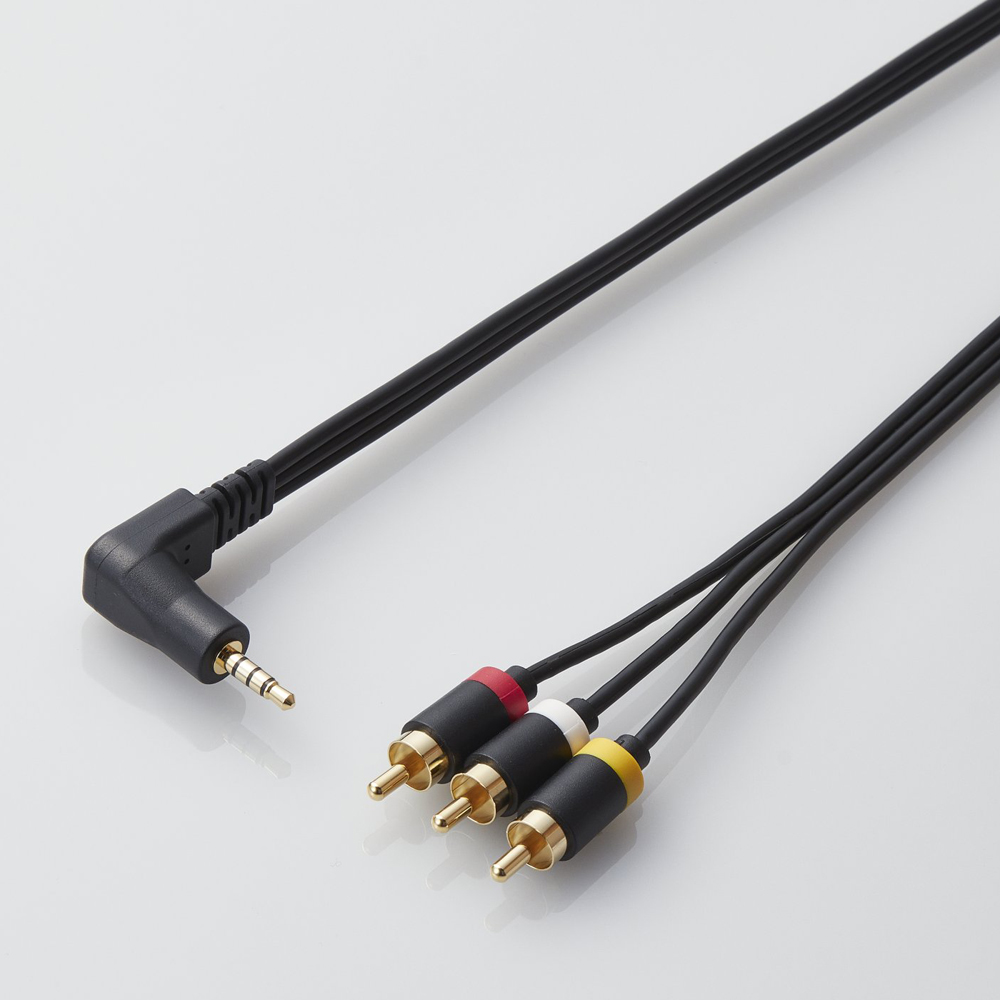

映像RCAピンプラグ − L型ミニプラグ(4極)ケーブル“DH-MLWRYシリーズ”

カラー

長さ

製品型番

本体価格

税込価格

ブラック

1m

DH-MLWRY10BK

¥1,390

¥1,501

2m

DH-MLWRY20BK

¥1,650

¥1,782

3m

DH-MLWRY30BK

¥1,900

¥2,052

●映像RCAピンプラグを搭載したビデオ/DVDデッキ等をAV入力用ミニジャック(4極)を搭載したテレビ等に接続して映像と音声を出力できるアナログビデオケーブル

●テレビ等との接続側には狭い場所での接続にも使いやすいL型プラグを採用

[仕様]

■コネクタ形状:L型ミニプラグ(4極) − 映像RCAピンプラグ×3 オス
※ミニプラグピン配置は、先端から:音声左(白)、映像(黄)、アース、音声右(赤)

■対応機種:AV入力用ミニジャック(4極)を搭載したテレビ等と映像RCAピンジャック×3を搭載したビデオデッキ、DVDプレイヤー等の接続

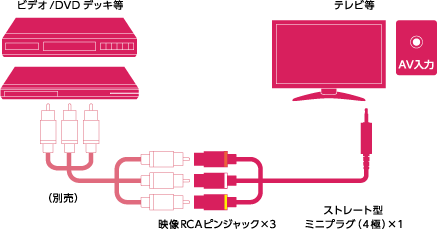

■お手持ちの映像RCAピンプラグ×3ケーブルをAV入力用の4極ミニプラグの「ストレート型」に変換できる

RCAピンジャック×3 → 4極ミニプラグ(ストレート型)

映像RCAピンジャック − ストレート型ミニプラグ(4極)変換ケーブル

カラー

長さ

製品型番

本体価格

税込価格

ブラック

1.5m

DH-MWRYF015BK

¥1,130

¥1,220

●お手持ちの映像RCAピンプラグ×3ケーブルに接続することで、AV入力用ミニジャック(4極)を搭載したテレビ等に接続して映像と音声を出力できるアナログビデオ変換ケーブル

●テレビ等との接続側にスタンダードなストレート型プラグを採用

[仕様]

■コネクタ形状:ストレート型ミニプラグ(4極) − 映像RCAピンジャック×3 メス
※ミニプラグピン配置は、先端から:音声左(白)、映像(黄)、アース、音声右(赤)

■対応機種:AV入力用ミニジャック(4極)を搭載したテレビ等と映像RCAピンプラグ×3(オス)ケーブルとの接続

■お手持ちの映像RCAピンプラグ×3ケーブルをAV入力用の4極ミニプラグの「L型」に変換できる

RCAピンジャック×3 → 4極ミニプラグ(L型)

映像RCAピンジャック − L型ミニプラグ(4極)変換ケーブル

カラー

長さ

製品型番

本体価格

税込価格

ブラック

1.5m

DH-MLWRYF015BK

¥1,130

¥1,220

●お手持ちの映像RCAピンプラグ×3ケーブルに接続することで、AV入力用ミニジャック(4極)を搭載したテレビ等に接続して映像と音声を出力できるアナログビデオ変換ケーブル

●テレビ等との接続側には狭い場所での接続にも使いやすいL型プラグを採用

[仕様]

■コネクタ形状:L型ミニプラグ(4極) − 映像RCAピンジャック×3 メス
※ミニプラグピン配置は、先端から:音声左(白)、映像(黄)、アース、音声右(赤)

■対応機種:AV入力用ミニジャック(4極)を搭載したテレビ等と映像RCAピンプラグ×3(オス)ケーブルとの接続
