EL39-211
2024.01.16

LANケーブルの自作をサポート!
ガイドパーツで成端ミスを減らす
Cat6A/Cat6、単線/ヨリ線対応のRJ45コネクターを新発売

エレコム株式会社(本社:大阪市中央区、取締役社長:柴田幸生)は、LANケーブルを自作する際に、ミスなく効率よく製作できるガイドパーツ付きのCat6A/Cat6対応の自作用RJ45コネクターを新発売いたしました。

LANケーブルを自作する際に成端ミスを減らし、製作効率をアップできるガイドパーツ付きのRJ45コネクターです。コネクター本体のほか、ロードバー、ディバイダーを加えた3つのパーツで構成されています。
「ロードバー」は、芯線の差し込みを容易にし、配線ミスを防ぐパーツです。ロードバーがないコネクターに比べ、配線のばらつきや、カシメの不具合などの成端ミスを軽減します。さらに「2アップ6ダウン」のオルタネート方式を採用しており、配線規格の問題となるNEXT(近端漏話減衰量)を抑えることができます。
また「ディバイダー」は、芯線の撚りの解きを最小限にしてノイズを抑えることができます。
単線・ヨリ線いずれのLANケーブル(Cat6A/Cat6/Cat5e)でもお使いいただけます。入り数は10個入りと100個入りをご用意しました。

メインイメージ画像

オルタネート方式のロードバーで成端ミスを減らし、成端効率をアップ!

  • LANケーブルの自作におすすめ、Cat6A/Cat6用のRJ45コネクターです。
  • Cat6A/Cat6の単線ケーブルおよびヨリ線ケーブルの両方に対応しています。
  • ロードバー付きで芯線の挿し込みが簡単になり、配線ミスを防ぎます。
  • ロードバーにオルタネート(2アップ6ダウン)方式を採用。段違いの配線により、配線規格で問題となるNEXT(近端漏話減衰量)を抑えます。
  • 芯線の撚りの解きを最小限に抑え、ノイズを防ぐディバイダー付きです。
  • サビに強く信号劣化の少ない金メッキピンを採用しています。
製品画像

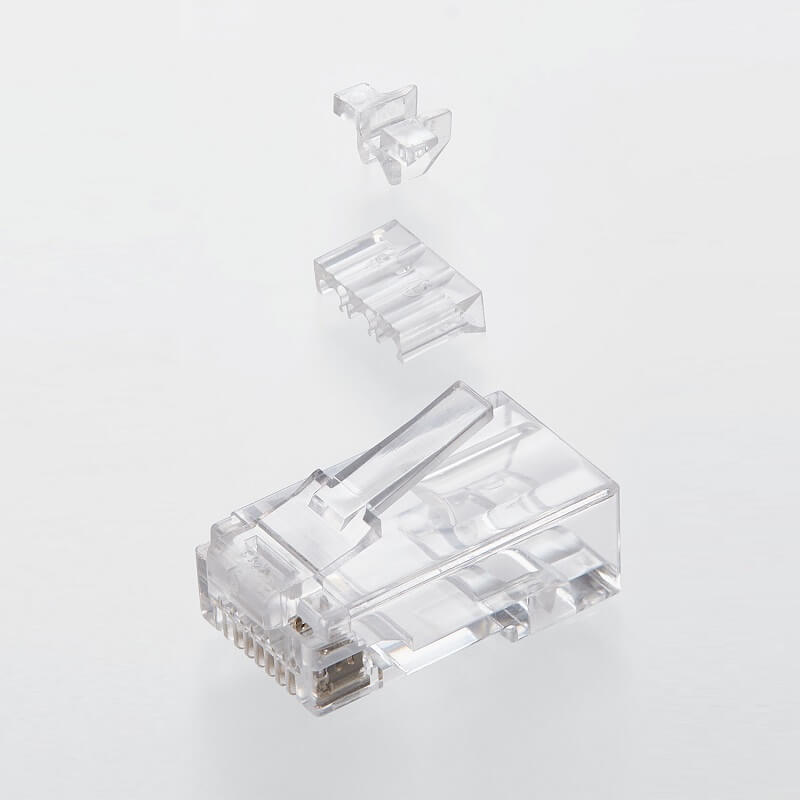

▲ 製品画像
製品の特長

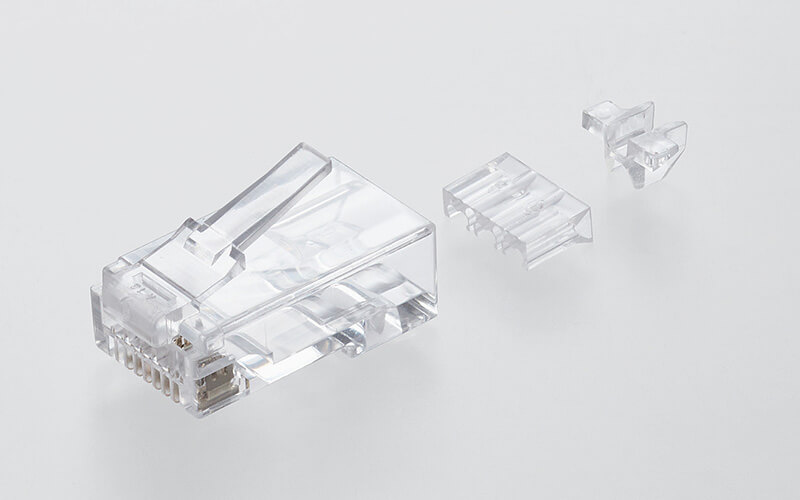

コネクターのパーツ構成画像
▲ コネクターのほか、芯線の差し込みを容易にする
ロードバー、撚り解きとノイズを抑える
ディバイダーで構成

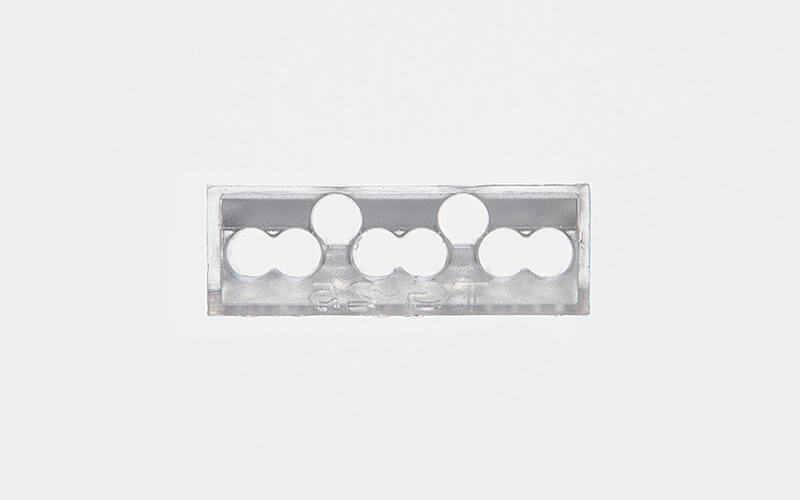

ロードバーにオルタネート
▲ ロードバーにオルタネート(2アップ6ダウン)方式を
採用し、近端漏話減衰量を抑制

適合カシメ工具と適合ケーブル(当社製品)

  • 適合するカシメ工具:LD-KKTR、LD-KKTR2、LD-KKTA2
  • 適合するCat6Aケーブル:LD-GPAL/BU100RS、LD-GPAL/BU300RS、LD-GPAL/WH100RS、LD-GPAL/WH300RS
  • 適合するCat6ケーブル:LD-CT6/BU100/RS、LD-CT6/BU300/RS、LD-CT6/LG100/RS、LD-CT6/LG300/RS
  • 適合するCat5eケーブル:LD-CT2/BU100/RS、LD-CT2/BU300/RS、LD-CT2/DG100/RS、LD-CT2/DG300/RS、LD-CT2/DR100/RS、LD-CT2/DR300/RS、LD-CT2/LB100/RS、LD-CT2/LB300/RS、LD-CT2/LG100/RS、LD-CT2/LG300/RS、LD-CT2/PU100/RS、LD-CT2/PU300/RS、LD-CT2/WH100/RS、LD-CT2/WH300/RS、LD-CT2/BU100YR、LD-CT2/BU300YR

環境にやさしい『THINK ECOLOGY』認定製品

  • 自社環境認定基準を1つ以上満たし、『THINK ECOLOGY』マークを表示した製品です。
  • 環境保全に取り組み、製品の包装容器が紙・ダンボール・ポリ袋のみで構成されている製品です。
  • EUの「RoHS指令(電気・電子機器に対する特定有害物質の使用制限)」に準拠(10物質)した、環境にやさしい製品です。
  • THINK ECOLOGY >(https://www.elecom.co.jp/sustainability/think-ecology/)

THINK ECOLOGY

おもな仕様

    詳しい仕様は製品情報ページをご覧ください。

  • 規格:Cat6A/Cat6対応(10BASE-T/100BASE-TX/1000BASE-T/1000BASE-TX/10GBASE-T対応)
  • インターフェース:RJ-45
  • 仕様:単線、ヨリ線の両対応
  • 対応ケーブル太さ:6.2mm
  • 絶縁体外径:1.1mm

◀テーブルはスクロールできます
入り数/パッケージ画像 製品型番 価格
[10個入り]
LD-6RJ45T10/L
LD-6RJ45T10/L ¥1,180(店頭実勢価格)
¥1,073(税抜)
[100個入り]
LD-6RJ45T100/L
LD-6RJ45T100/L ¥11,499(店頭実勢価格)
¥10,454(税抜)
