EL39-261
2024.03.26

フォークリフトやショベルカーなど
働くクルマの支柱やベースに装着できる!
タブレット向け産業用スタンドを新発売

エレコム株式会社(本社:大阪市中央区、共同社長執行役員:石見浩一)は、作業車に取り付けることで使いやすい位置にタブレットを固定できる、タブレット向け産業用スタンドを4月中旬より新発売いたします。

業務の効率性を高めるためにICT化が進む中、工場や工事現場などの作業車で利用されるタブレット端末を、見やすく、使いやすい位置に固定できるタブレット用スタンドです。
タブレットを固定するホルダーはクランプ式で、縦方向でも横方向でも取り付け可能です。付属のゴムシートによりズレを抑え、タブレットをしっかりと固定します。ジョイントパーツにはゴムとアルミを使用し、安定性と耐久性に優れています。また、アームとホルダーの接続には、2つのボールジョイントを採用し、細かい位置調整が可能です。
作業車との固定には、壁面用と支柱用の2種類の取り付けパーツをご用意しました。支柱用のパーツは、角型・丸型いずれの支柱にも対応します。支柱にU字ボルトと滑り止め防止シートを組み合わせて固定でき、振動によるズレをしっかりと抑えることができます。
別売パーツとして、アーム部分を延ばせる「延長パーツ」もご用意しており、より自由度の高い位置調整が可能です。

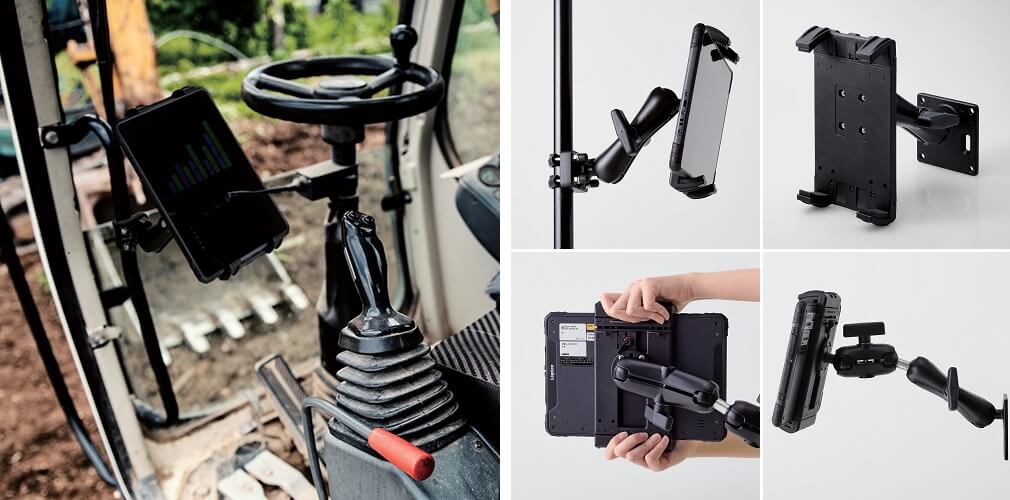

メインイメージ画像

振動に強いパーツと2つのボールジョイントで
使いやすい位置にタブレットを固定可能

  • 壁面取り付け用と、丸型・角型の支柱取り付け用(直径15~33mm)、2種類のベースホルダーから選んで固定できます。
  • タブレットを挟み込むクランプは設置する場所に合わせて、縦方向や横方向に付け替えが可能です。
  • ジョイントパーツはゴムとアルミ素材で、安定性と耐久性に優れています。
  • タブレットホルダーボールジョイントとアームにより、さまざまなアングルで使用可能。使いやすい高さに調節して使用できます。
  • アームとホルダーの接続部分に2つのボールジョイントを採用しているので、角度や向きを自由に調節できます。
  • ホルダー部には、機器本体のズレを防ぐゴム素材の滑り止めが付いています。薄型と厚型2種類のゴムスペーサーを用意しており、薄型はホルダー部に装着済みです。
  • 幅約170mm~200mm、厚み約13mmまでのタブレットに対応しています。
  • ※本製品の構造上、機器本体を真下に向けて設置すると、ホルダーから落下する恐れがあるため、必ず角度をつけて設置してください。

    ※機器本体は、ホルダー部に上下で挟み込んでください。

    ※タブレットをしっかり挟み込み、固定できていることを確認の上ご使用ください。

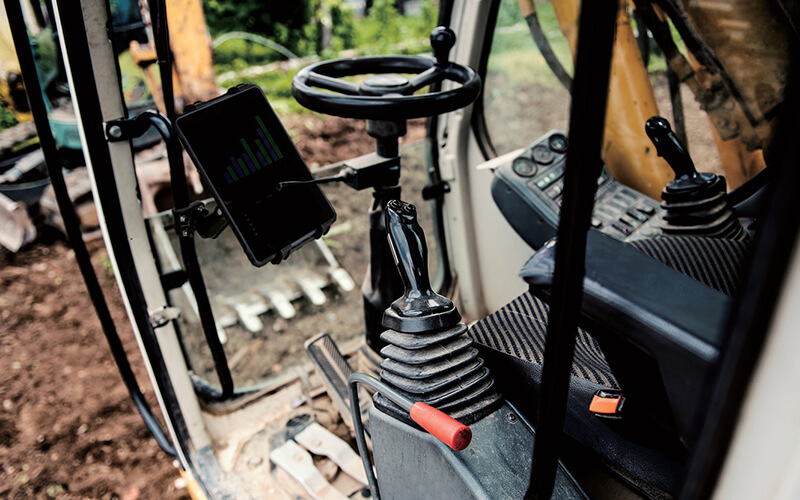

支柱や壁面に、しっかりと固定可能(使用イメージ)
▲ 支柱や壁面に、しっかりと固定可能(使用イメージ)

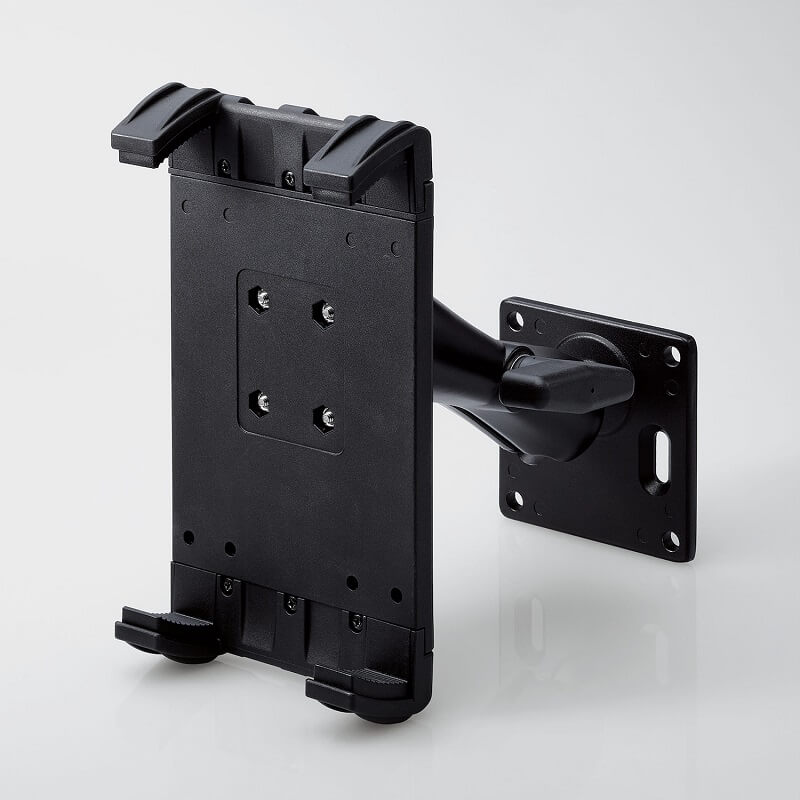

壁面取り付け用パーツ
▲ 2種類のベースホルダー
壁面取り付け用パーツ

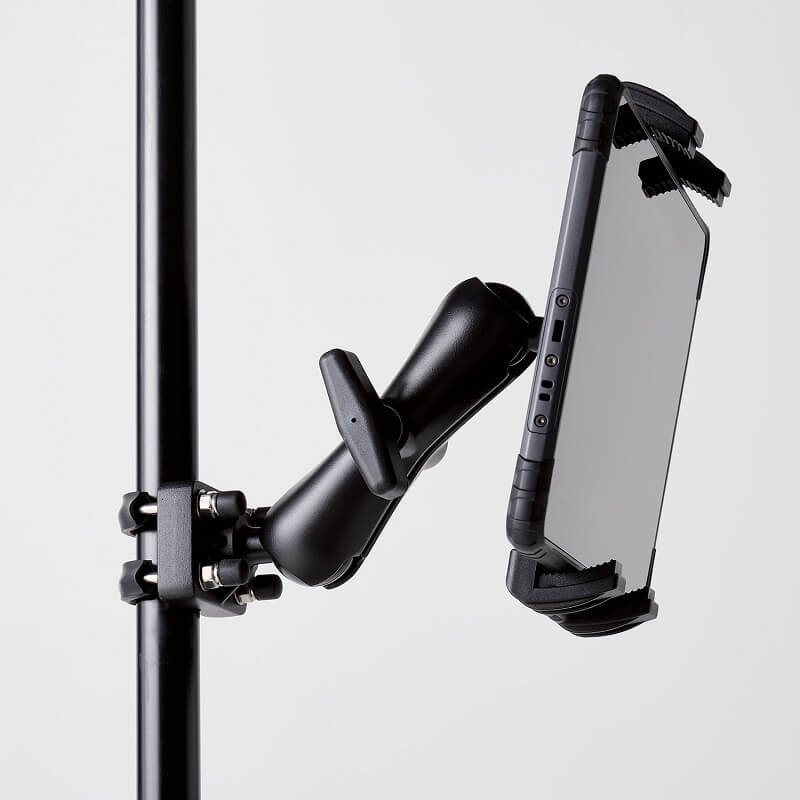

支柱取り付け用パーツ(丸型・角型対応)
▲ 2種類のベースホルダー
支柱取り付け用パーツ(丸型・角型対応)

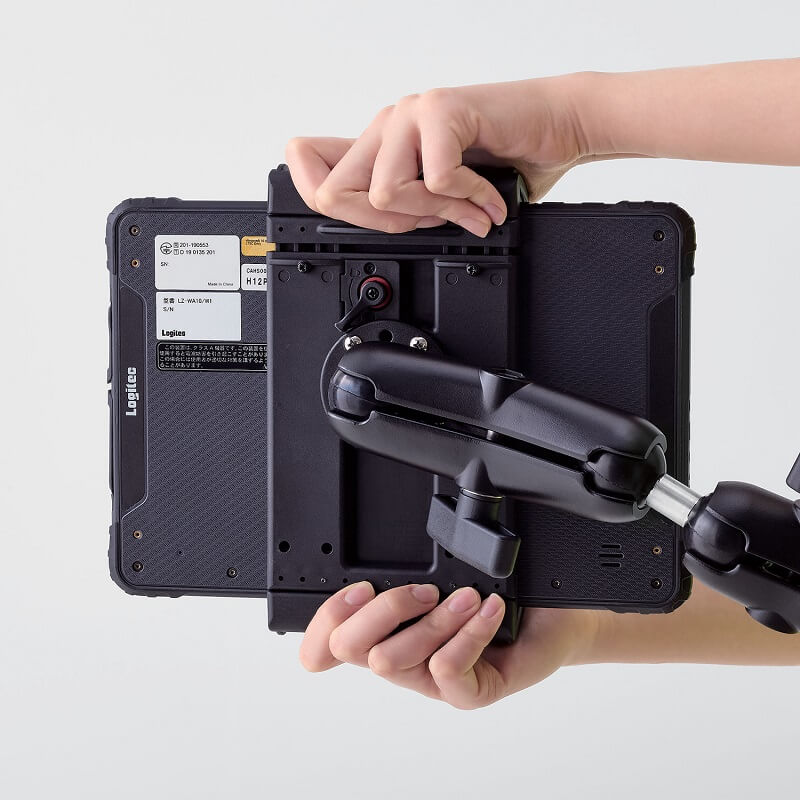

しっかりとした安定感のあるクランプでタブレットを固定可能
▲ しっかりとした安定感のある
クランプでタブレットを固定可能

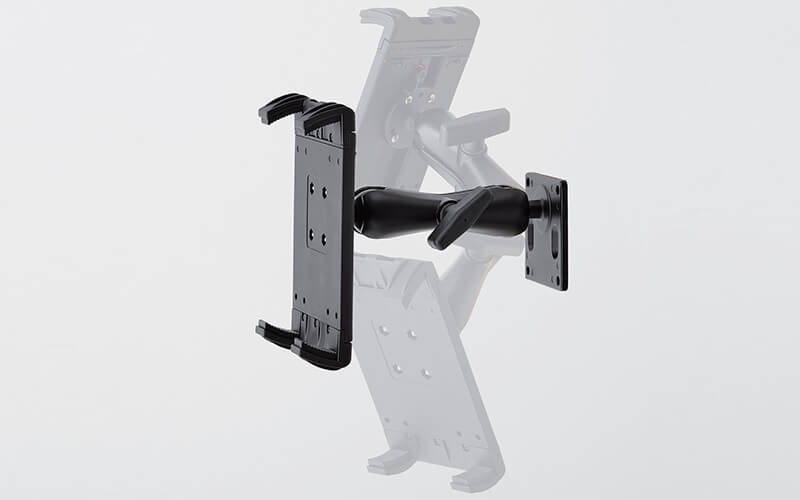

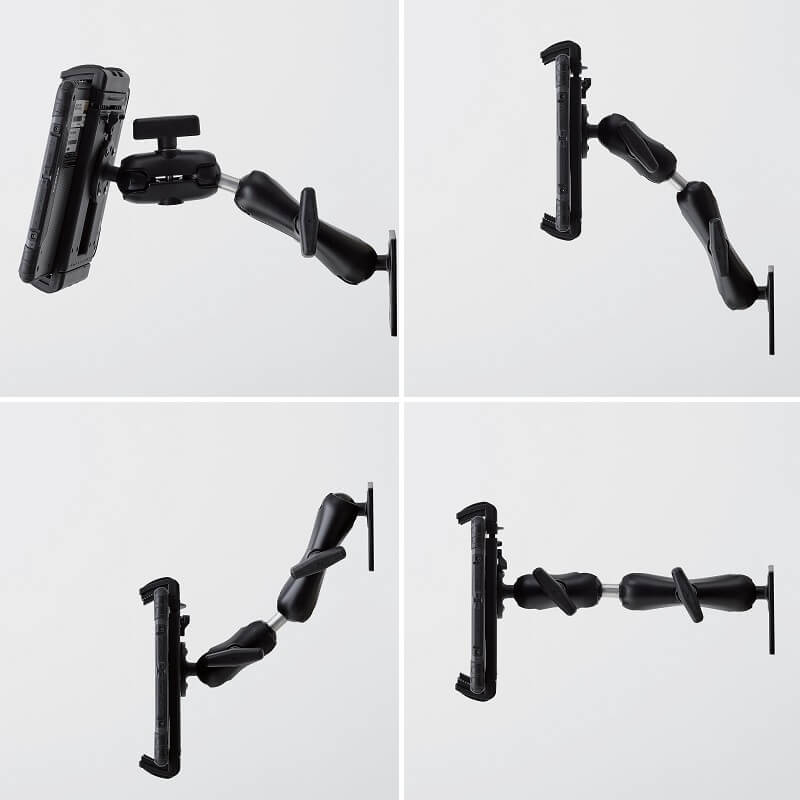

アームとホルダーの接続部分に2つのボールジョイントで自由に角度を調整可能
▲ アームとホルダーの接続部分に2つの
ボールジョイントで自由に角度を調整可能

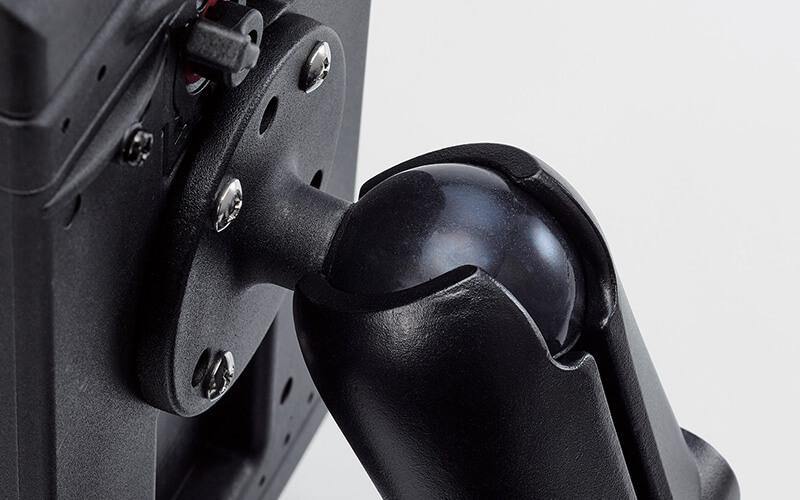

ホルダー側のボールジョイント部
▲ ホルダー側のボールジョイント部

専用の延長アームをオプションでご用意

  • 長さの延長・細かい角度調整が必要な場合は、TB-DSARMCM1BK専用の延長アームをオプションで取り付けることができます。
  • 延長パーツを使用すると、可動部関節は4箇所に増やせるため調整幅が広くなり、画面をより見やすい位置に合わせることができます。
  • ※本製品はTB-DSARMCM1BK専用延長パーツとなります。他社ホルダー製品と一緒に使用しないでください。

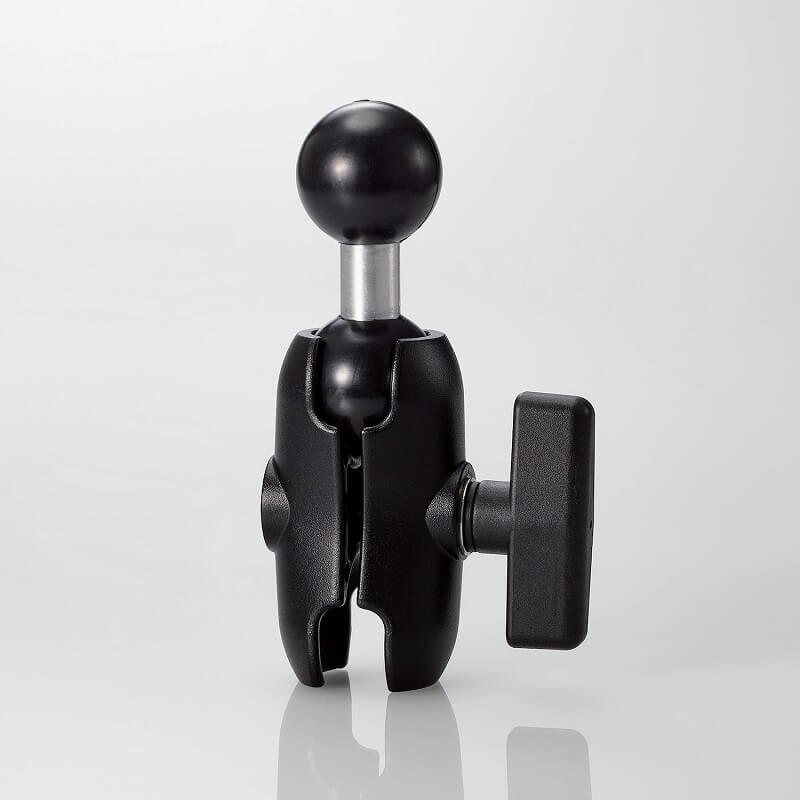

製品画像
▲ 製品画像

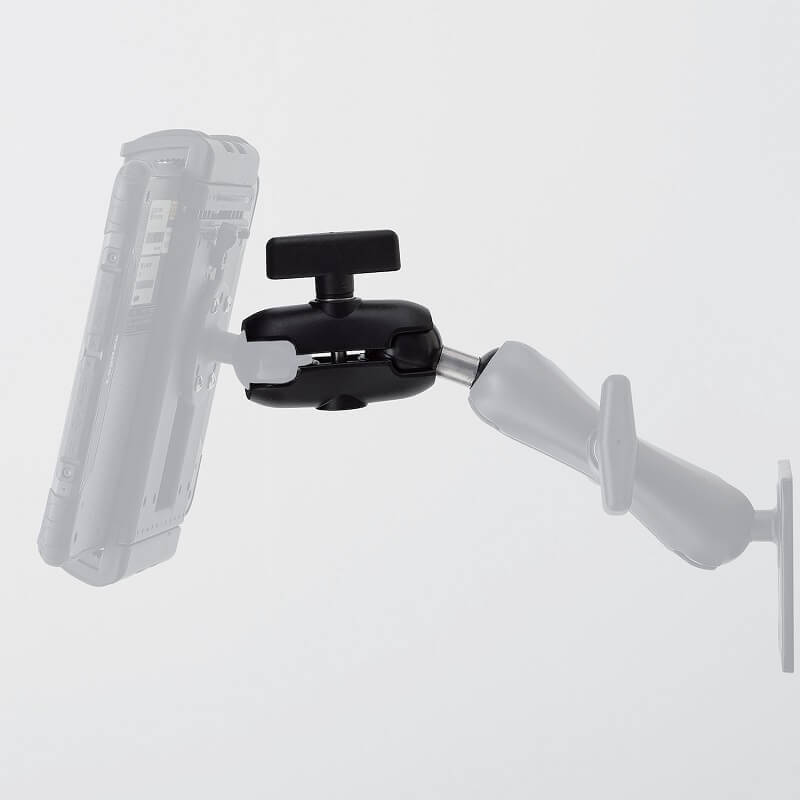

本体のホルダーとアームの間に追加可能
▲ 本体のホルダーとアームの間に追加可能
本体+追加アームで、よりフレキシブルな位置調整が可能
▲ 本体+追加アームで、よりフレキシブルな位置調整が可能

環境にやさしい『THINK ECOLOGY』認定製品

  • 自社環境認定基準を1つ以上満たし、『THINK ECOLOGY』マークを表示した製品です。
  • 環境保全に取り組み、製品の包装容器におけるプラスチック重量を、社内基準製品より20%以上削減した製品です。
  • THINK ECOLOGY >(https://www.elecom.co.jp/sustainability/think-ecology/)

THINK ECOLOGY

おもな仕様

    ※詳しい仕様は製品情報ページをご覧ください。


    ■ TB-DSARMCM1BK [産業用スタンド]
  • 材質:アルミニウム、ナイロン、ステンレス、樹脂、ゴム
  • 外形寸法:タブレットホルダー:幅約208mm×厚み約45mm×高さ約115mm、150mmアーム:幅約150mm×厚み約80mm×高さ約50mm、壁面取り付けパーツ:幅約92mm×厚み約95mm×高さ約56mm、支柱取り付けパーツ:幅約63.2mm×厚み約52mm×高さ約113mm
  • 重量:約1400g
  • 対応機種:タブレット(幅約170mm~200mm、厚み約13mm以内の端末に対応)
  • 耐荷重:約3kg(ホルダー本体重量含め)

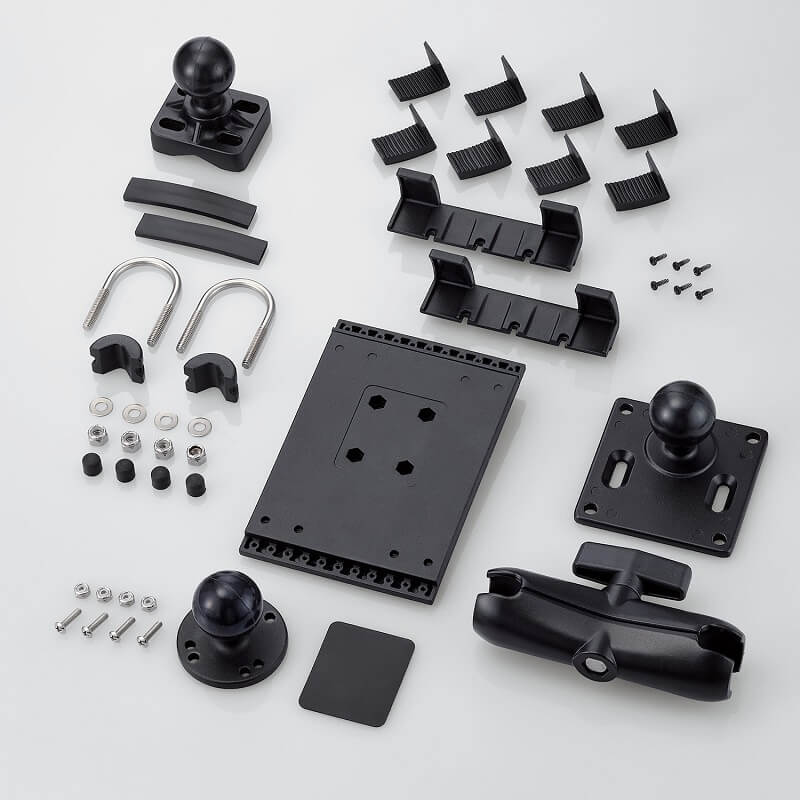

製品内容
▲ 製品内容
壁面用と支柱用、2種類の固定パーツなどが付属
    ■ TB-DSARMCM2BK [専用延長パーツセット]
  • 材質:アルミニウム、ナイロン、ステンレス、ゴム
  • 外形寸法:90mmアーム:幅約90mm×厚み約80mm×高さ約50mm、ボールジョイント:約φ38mm×高さ約66mm
  • 重量:約350g

◀テーブルはスクロールできます
製品画像 カラー/製品型番 価格
TB-DSARMCM1BK 〈ブラック〉
TB-DSARMCM1BK
オープン価格
[専用延長パーツセット]
TB-DSARMCM2BK
〈ブラック〉
TB-DSARMCM2BK
オープン価格
