Name: ポケオシ1G用 差動プローブ(JDP2025)
Brand: ELECOM
Price: 64,900 JPY

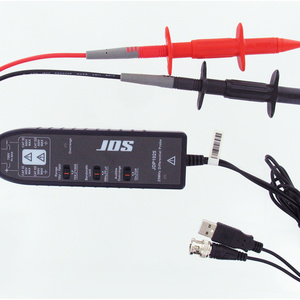

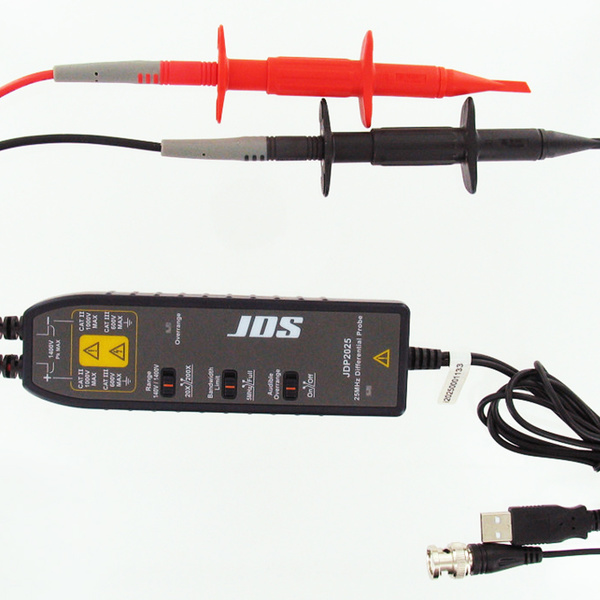

ポケオシ1G用差動プローブ(JDP2025)

JDP-25シリーズ

JDP-2025

¥64,900

(税込)

販売終了受注生産

JANコード: 4589984350036

特長：減衰比1:20、1:200に対応(切り替え式)

ポケオシ1Gのオプションの差動プローブです。減衰比1:20、1:200の切り替え式。

ラインアップ

型番／JANCD

特徴

標準価格

備考

4589984350029

減衰比1:10、1:100に対応(切り替え式)

¥59,400（税込）

¥54,000（税抜）

販売終了
受注生産

JDP-2025（選択中）

4589984350036

減衰比1:20、1:200に対応(切り替え式)

¥64,900（税込）

¥59,000（税抜）

販売終了
受注生産

仕様

対象製品	UDS-1G02S-10k,UDS-1G02S-64M,UDS-1G02S-HR,
周波数帯域	DC～25MHz　(-3dB)
減衰比	1:20、1:200切り替え
立ち上がり時間	14nS
DC精度	±2%
オフセットゲイン	±10mV
入力インピーダンス(入力間)	10MΩ(1pF)
入力インピーダンス(入力-GND間)	5MΩ(2pF)
最大入力電圧(入力間)	200X:±1400V(DC+ pk AC)20X:±140V(DC+ pk AC)
最大入力電圧(コモン側)	±1400V
最大入力電圧(入力-アース間)	CAT II 1000VCAT III 600V
同相信号除去比(CMRR)	60Hz: >80dB100kHz: >60dB3MHz: >40dB10MHz: >35dB
オフセット調整	コースゲイン:±150mVファインゲイン:±30mV
帯域制限フィルター	-3dB @5MHz
過剰電圧警告	200X:±1400V20X:±140V
電源	USBバスパワー (+5V) タイプAオス
消費電力	待機:0.85W、最大:1.25W
動作温度範囲	0～40℃
保管温度範囲	-30～70℃
動作湿度範囲	5～85%(結露なきこと)
保管湿度範囲	5～85%(40℃以下)5～45%(40℃～70℃)いずれも結露なきこと
ケーブル長	BNC-本体間:0.9m、本体-プローブ間:0.24m、電源:0.9m
サイズ	W145xD45xH20(mm)
付属品	プローブフックタイプ１（赤、黒各1本)プローブ延長ケーブル1（赤、黒各1本)、キャリングバッグ
