壁面取付金具

MW50ZE

¥15,664

(税込)

JANコード: 4975584404413

壁面からの突出し長が伸縮可能な壁面取付金具です。突出し長325mm～510mm。軒先の突出し長に応じて伸縮できます。適合マスト径はφ25～φ32mm。サビに強い溶融亜鉛メッキ仕様。耐食性・強度に優れたステンレス製ボルト、マストストッパーを使用。マスト固定ボルトの位置は施工性を考慮し右側面に設けています。安全性に考慮したアーム抜け止め構造。アームに水たまりによるサビ対策に水抜き穴採用。FMアンテナ、UHFアンテナ、パラボラアンテナ、平面アンテナ用として使用できます。マストストッパーは取り外しができますので、2段使用も可能です。

ラインアップ

型番／JANCD 特徴 標準価格 備考

MW50ZE（選択中）

4975584404413

¥15,664（税込）

¥14,240（税抜）

終了製品を表示終了製品を非表示

  • 本製品は、DXアンテナ株式会社の製品です。

製品の特長

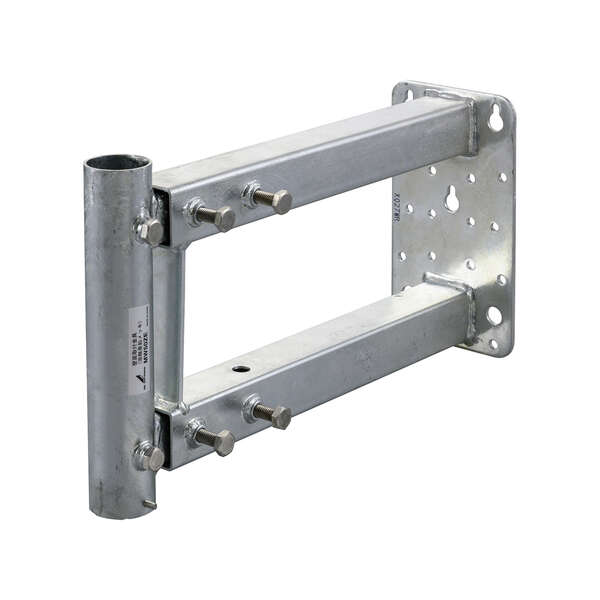

  • 壁面からの突出し長が伸縮可能な壁面取付金具です。

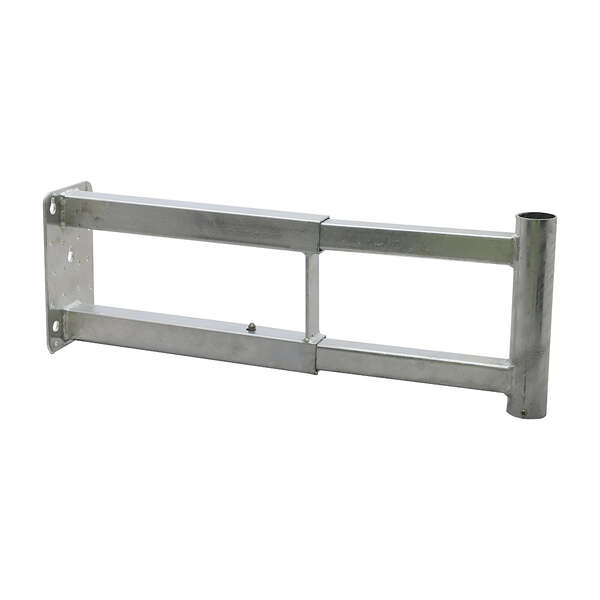

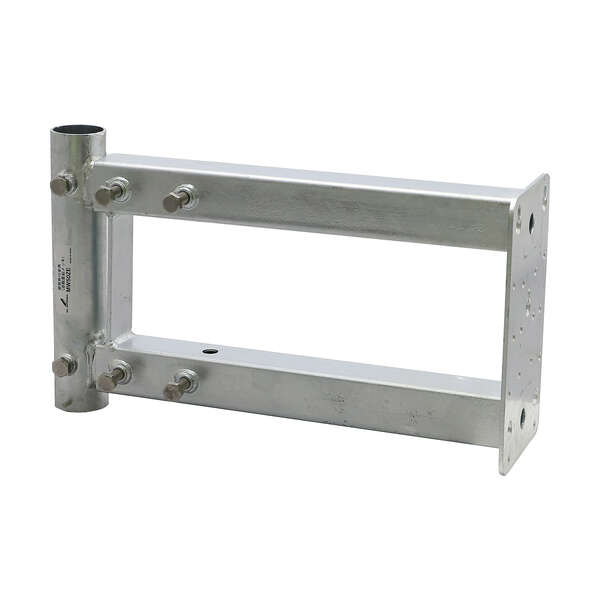

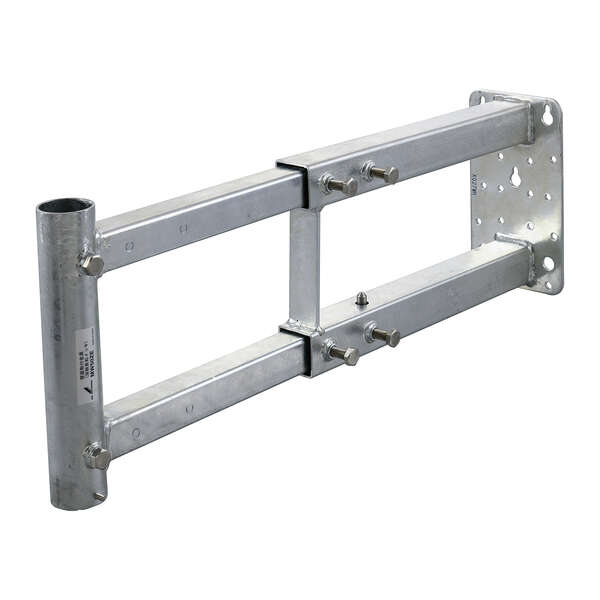

  • 突出し長325mm～510mm。軒天井の長さ等に応じて調整できます。適合マスト径はφ25～φ32mm。
  • サビに強い溶融亜鉛メッキ仕様。耐食性・強度に優れたステンレス製ボルト、アームストッパー、マストストッパーを使用。
  • 棟木または柱・壁にネジ(市販品）で固定して使用します。
  • マスト固定ボルトの位置を右側面に設けて、施工性を向上しています。
  • 安全性に考慮したアーム抜け止め構造。アームストッパー付
  • アームに水たまりによるサビ対策に水抜き穴採用。
  • 20素子UHFアンテナの場合、本器のマスト取付口から取付高が径φ25mmのマストで15cm以下、径φ32mmのマスト100cm以下で耐風速50m/s（目安）
  • FMアンテナ、UHFアンテナ、パラボラアンテナ、平面アンテナ用として使用できます。　φ32mmのマストであれば20素子UHFアンテナ　2本または20素子UHFアンテナと50cm以下のパラボラアンテナの組み合わせで取り付けることができます。

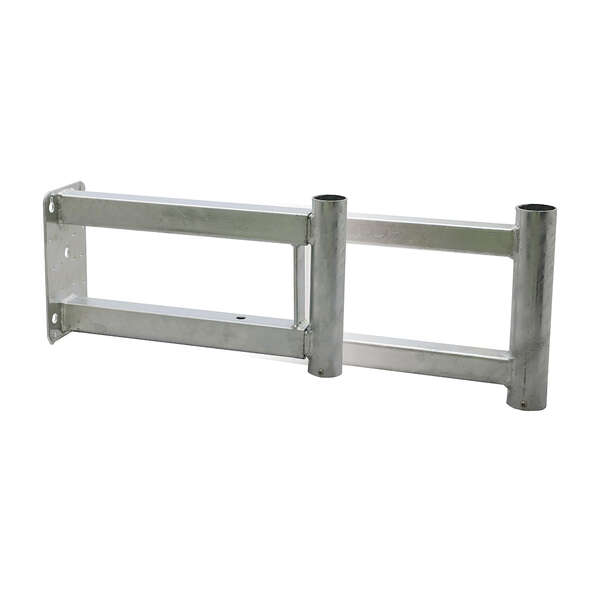

  • マストストッパーは取り外しができますので、2段使用も可能です。取付強度をアップしたい場合に使用します。
  • 付属品：取扱説明書　1部

仕様

適合アンテナ 20素子以下のUHFアンテナ、FMアンテナ、UHF平面アンテナ、50cm以下のパラボラアンテナ
適合マスト径 φ25～32mm
突き出し量 325～510mm
材質(処理) ベースプレート・補強プレート:熱間圧延鋼板(HDZ35)、マストホルダー・アーム:一般構造用鋼管(HDZ35)、アームストッパー・マストストッパー:SUS304、ボルト:SUS304
サイズ 100x532x200mm
質量 2.8Kg
付属品 取扱説明書　1部
  • 仕様は予告なく変更する事がありますので、あらかじめご了承ください。
