まもる君SF 熱交換器タイプ

SF10H

¥363,000

(税込)

受注生産

JANコード: 4571319721161

壁にピタリと寄せて設置ができる省スペースの防塵ラック

ラインアップ

型番/JANCD 特徴 標準価格 備考

SF10H(選択中)

4571319721161

¥363,000(税込)

¥330,000(税抜)

受注生産

  • 受注生産品については納期や価格等、通常商品と対応が異なる場合がありますので、ご注文の際には詳細をお問い合わせください。
  • 本製品は、エスディエス株式会社の製品です。
  • 本製品は別途送料が必要です。ご注文の際には詳細をお問い合わせください。

製品の特長

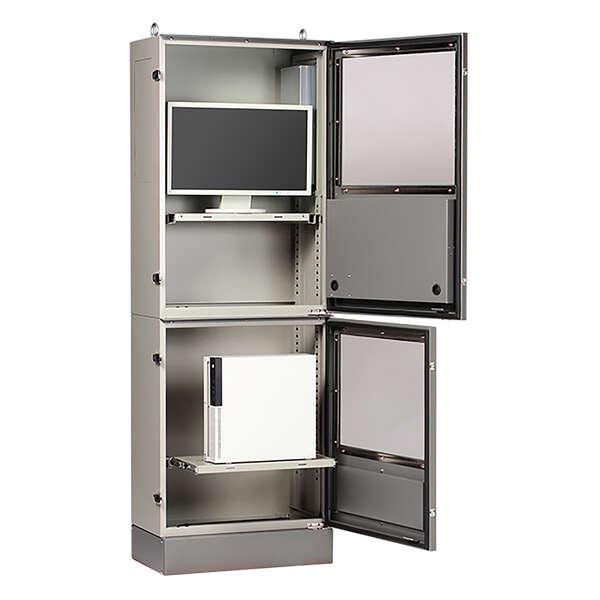

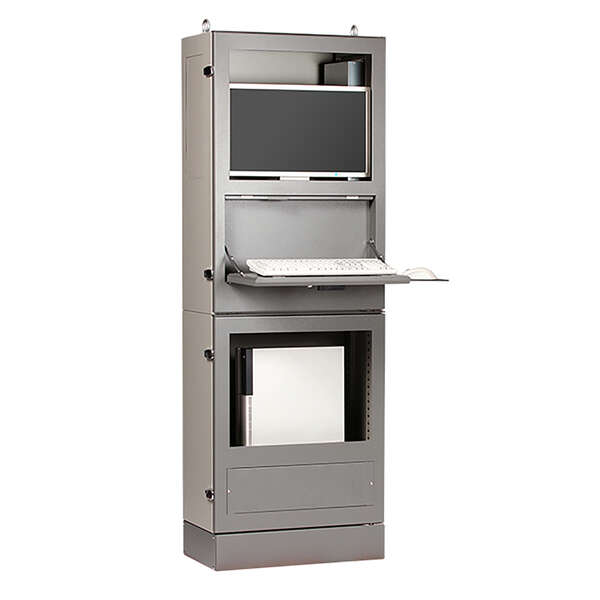

まもる君SF 熱交換器タイプ

まもる君SF 熱交換器タイプです。壁にピタリと寄せて設置ができる省スペースの防塵ラックです。
ラック内外の空気を入れ替えずに排熱する熱交換器を搭載し、完全な防塵空間を作ります。外部の最高温度が28℃以下、機器の発熱量が少ない場合にお奨めしています。

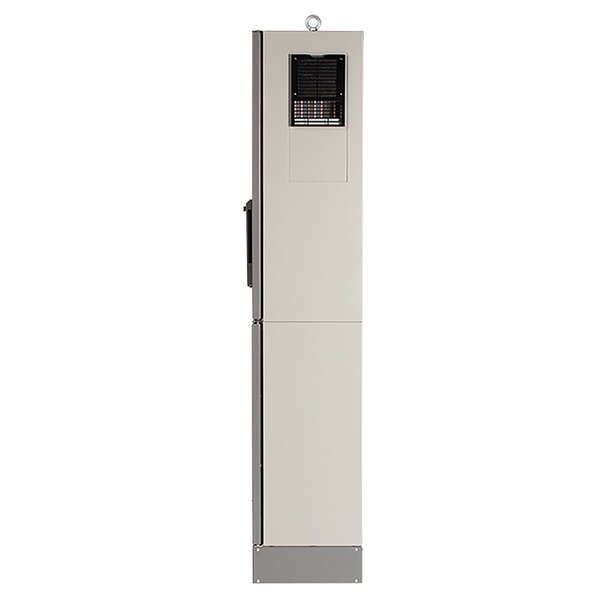

排熱機器を側面に搭載し背面をフラットに

まもる君SF(スモールフォームファクター)は、従来のまもる君サイズより薄型(奥行350mm)構造のため省スペース設置ができる防塵ラックです。排熱機器を側面に搭載し背面をフラットにしたことにより、背面側に無駄なスペースを作ることなく壁際にピタリと寄せて設置ができます。

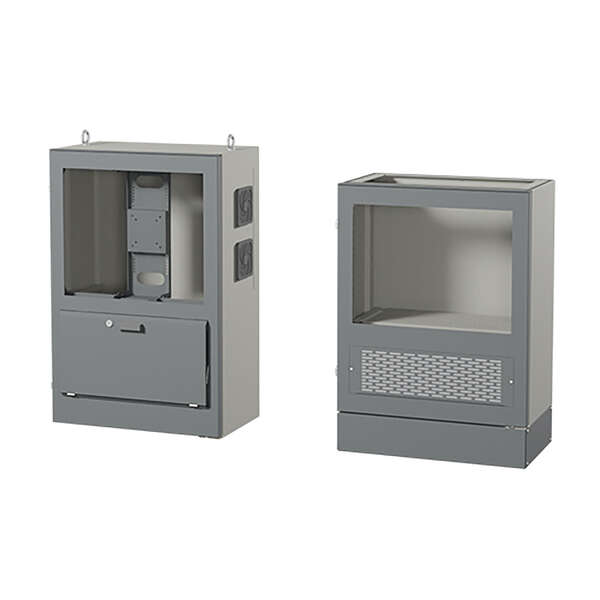

ノックダウン式の上部と下部が分割できる構造

ノックダウン式の上部と下部が分割できる構造です。工場や物流センターの中二階やラインの向こう側に設置する際、従来はクレーンや大人数を要した搬入も難なく搬入することができる仕様になっています。

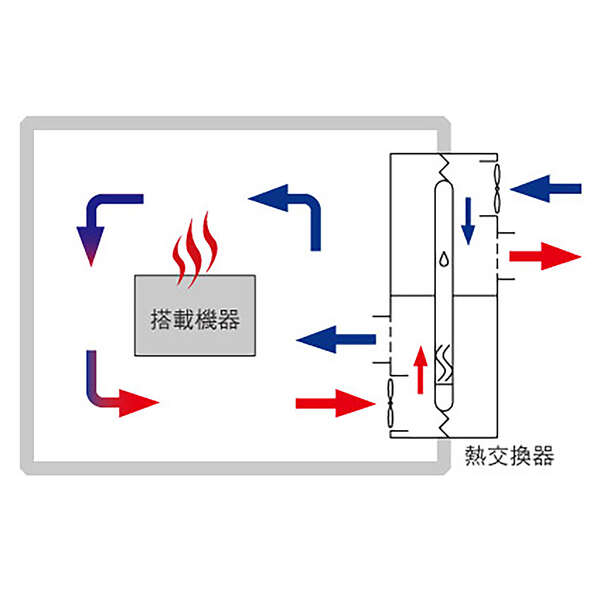

放熱について

ラック内部と外部の空気を入れ替えることなく、内部の熱だけを外へ排熱します。本格的な防塵を必要とされる粉塵が多い現場向きです。

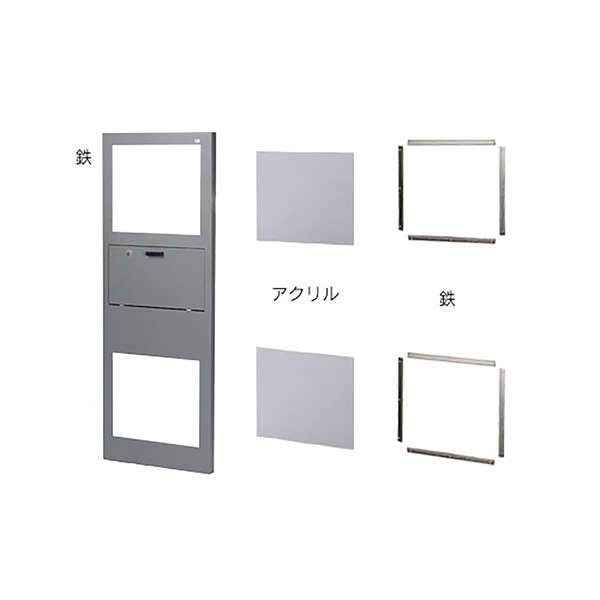

分別可能なエコ設計

廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。

カラーリング

本体:7.5Y6/0.5 扉部:N4.0の2トーンカラー。工場内では目立たず且つ落ち着いた色合いです。

仕様

サイズ W600×H1750×D350mm
質量 78kg
材質 スチール
カラー 本体:7.5Y6/0.5 扉:N4.0 粉体静電塗装(溶剤を使用しない環境にやさしい塗装)

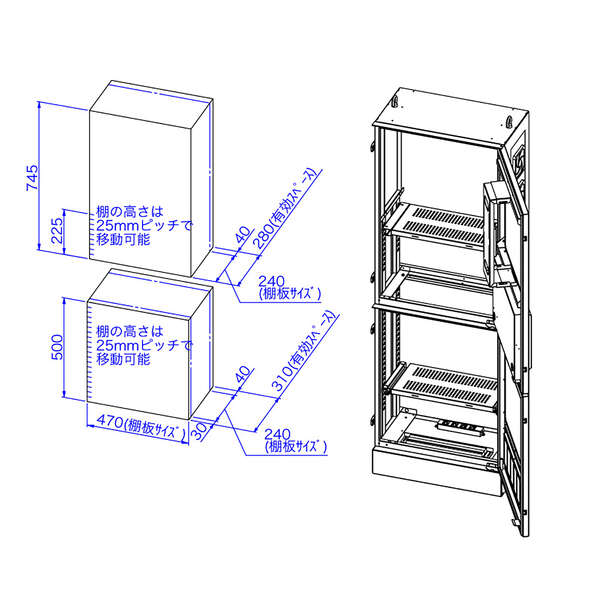

移動棚 設置スペース:W470mm × D240mm 20kgまで
スライド棚 設置スペース:W470mm × D240mm 20kgまで
棚板高さ調整 上下25mmピッチ ※取付不可区間あり
総耐荷重 85kg
キーボード収納部 W486×D225.5mm可倒式 マウステーブル付き(W160×D160mm)
許容周辺温度 10℃ ~ 30℃
許容周辺湿度 25% ~ 80%
収納機器許容発熱量 289/319W ※壁寄せ設置時、1040/1148kJ/h ※壁寄せ設置時
熱交換器基本スペック(50/60Hz) 15/18W/K
定格電圧 単相100V
消費電流 0.36/0.30A
消費電力 28/24W
コンセント マグネット付OAタップ3P4口(内1口は冷却機器用で使用、平行2極接地型AC125-15A)
吊りボルト M12×2コ(ボルトキャップ2コ付き)
アクリル窓 上扉:W500mm × H420mm × t3mm 透明 下扉:W500mm × H370mm × t3mm 透明
パチン錠 上扉:2個 下扉:2個
施錠ロック 上扉:2個 下扉:2個 キーボード収納部:1個
USBポート 3口 3mPC用延長ケーブル付
ケーブル引き込み口 3ヶ所 サイズ:W100×H50mm
キャスター なし
添付品 取扱説明書・鍵(2種類)・ボルトキャップ・OAタップ・備品一式
RoHS対応 RoHS対応済み
荷姿 ダンボール1コ 木製パレット付き
梱包サイズ W800×H1050×D950mm 98kg パレット含む
  • 仕様は予告なく変更する事がありますので、あらかじめご了承ください。
  • このページに掲載されている会社名・製品名等は、一般に各社の商標又は登録商標です。
