| 共通仕様：PCインターフェース |
USB 2.0（Hi-Speed:480Mbps） |
| 共通仕様：電源 |
USBポートから電源供給 |
| 共通仕様：対応OS |
Windows 10(32/64bit)、Windows 8.1(32/64bit)、Windows 8(32/64bit)、Windows 7(32/64bit)、Windows Vista(32/64bit)、Windows XP、Windows 2000 |
| 共通仕様：付属品 |

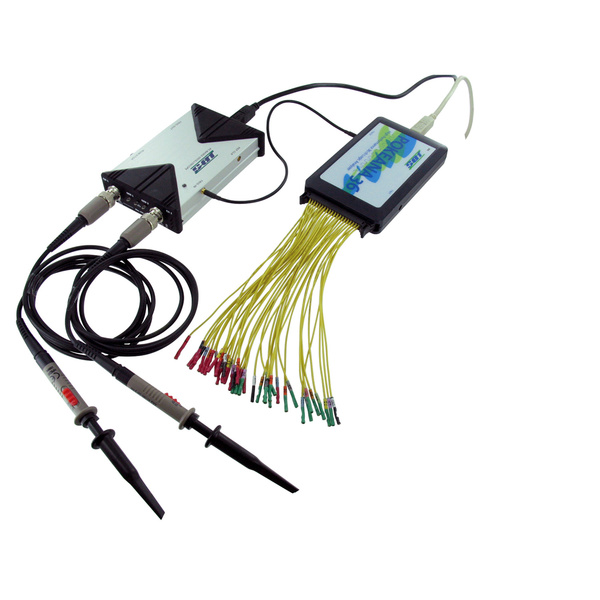

40線接続ケーブルｘ１（190mm長）（信号線×36、グランド線×4）、グリッパ×40、250MHzプローブ（X1 X10切り替えスイッチ付）1.2m（2本）、同期ケーブル（1本）、サポートCD、キャリングバッグ(2個)、USB2.0 ケーブル（2本） |
| 共通仕様：推奨PC |
USB2.0ポート（Hi-Speed）を３ポート以上搭載したパソコン |
| 共通仕様：保証期間 |
１年 |
| ロジアナ部：最高サンプリングレート |
タイミング:4GHz ステート:200MHz |
| ロジアナ部：タイムスタンプ機能 |
あり |
| ロジアナ部：特殊変移サンプリング機能 |
あり |
| ロジアナ部：チャンネル数 |
36 |
| ロジアナ部：波形メモリ |
72M bits |
| ロジアナ部：36ch使用時chあたりメモリ長 |
2.5Kb(4GHz時)、5Kb（2GHz時), 5Kb(1.6GHz時), 5Kb(800MHz時), 400MHz-5Kb(400MHz時), 2Mb(200MHz時)(カッコ内はサンプルレート) |
| ロジアナ部：18ch使用時chあたりメモリ長 |
4Mb(400MHz時)(カッコ内はサンプルレート) |
| ロジアナ部：9ch使用時chあたりメモリ長 |
800MHz-8Mb（800MHz時)(カッコ内はサンプルレート) |
| ロジアナ部：4ch使用時chあたりメモリ長 |
16Mb(1.6GHz時)(カッコ内はサンプルレート) |
| ロジアナ部：トリガ機能：解像度 |
250ps |
| ロジアナ部：トリガ機能：チャンネル数 |
36 |
| ロジアナ部：トリガ機能：コンディション数 |
4 |
| ロジアナ部：トリガ機能：レベル数 |
16 |
| ロジアナ部：トリガ機能：プリトリガ |
可能 |
| ロジアナ部：トリガ機能：ポストトリガ |
可能 |
| ロジアナ部：トリガ機能：パスカウンタ |
可能 |
| ロジアナ部：トリガ機能：イベントタイプ |
Word、Channel、Transition、Glitch、Width |
| ロジアナ部：デコード機能：プロトコル(1) |
1-Wire, 3-Wire, 7-Segment, A/D Converter, APML, CAN, Close Caption, CEC, DALI, DMX512, DP-Aux, FlexRay, HD Audio, HDQ, HDMI-DDC(EDID), I2C, I2C EEPROM, I2S, I80, IDE, Indicator, ITU656(CCIR656) |
| ロジアナ部：デコード機能：プロトコル(2) |
IrDA, JTAG, LCD1602, LIN, Lissajous, LPC, Math, MDIO, Microwire, MII(RMII), MMC(eMMC), Modbus, Nand Flash, NEC IR, PECI, PMBus, PS/2, PWM, Qi, RC-5, RC-6, SDIO(SD3.0), Serial Flash, Serial IRQ, SGPIO |
| ロジアナ部：デコード機能：プロトコル(3) |
Smart Card(ISO7816), SMBus, SMI, S/PDIF, SPI, SSI, ST7669, SWD, SVI2, SVID, UART, UNI/O, USB 1.1, … |
| ロジアナ部：トリガ機能：プロトコル |
CAN, I?C, I?S, LPC, SMBus, SPI, SVI2, SVID, UART, USB1.1 |
| ロジアナ部：トリガ入力(スタック用） |
TTL 3.3V |
| ロジアナ部：トリガ出力(スタック用） |
TTL 3.3V |
| ロジアナ部：スレッショルド：レンジ |
+6V～-6V |
| ロジアナ部：スレッショルド：解像度 |
50mV |
| ロジアナ部：スレッショルド：精度 |
± 100mV +5% *Vth |
| ロジアナ部：最大入力レンジ |
± 40V DC、15Vpp AC |
| ロジアナ部：入力感度 |
0.25Vpp @50MHz 0.5Vpp @150MHz 0.8Vpp @250MHz |
| ロジアナ部：インピーダンス |
200K Ω |
| ロジアナ部：動作温度 |
5℃～45℃ |
| ロジアナ部：保存温度 |
-10℃～65℃ |
| ロジアナ部：チャンネル間スキュー |
<1ns |
| ロジアナ部：ソフトウェア仕様 |
ズームイン / ズームアウト：1/2048～32、波形の高さ：調整可能、波形データの保存 / 呼び出し、波形データの印刷、波形データの保存（bmp、テキストファイル、PGV）、トリガ / 補助カーソル、データロガー機能 |
| ロジアナ部：外形寸法 |
L:123mm × W:76mm × H:21mm |
| オシロ部：サンプリングレート |
1G サンプル/秒（1ch リアルタイムサンプリング時）、500M サンプル/秒（2ch リアルタイムサンプリング時） |
| オシロ部：チャンネル数 |
2 |
| オシロ部：周波数帯域 |
200MHz（-3dB）※1 20MHz, 100MHz帯域幅制限機能 |
| オシロ部：垂直分解能 |
8bit |
| オシロ部：垂直軸レンジ |
8区分 |
| オシロ部：ゲインレンジ |
20mV～100V/div @X10 Probe, 2mV～10V/div @X1 Probe |
| オシロ部：DCオフセット |
±150V@2, 5, 10V/div、±15V@0.2, 0.5, 1V/div、±1.5V@2, 5, 10, 20, 50, 100mV/div |
| オシロ部：DC精度 |
±3％ |
| オシロ部：プローブ減衰 |
1X、10X、100X |
| オシロ部：入力インピーダンス |
1MΩ/18pF |
| オシロ部：最大入力電圧 |
420Vpk（X10 モード設定時）、42Vpk（X1 モード設定時） |
| オシロ部：入力結合 |
AC、DC、GND（ソフトウェア） |
| オシロ部：時間軸レンジ |
2ns/div～10s/div |
| オシロ部：取得モード |
リアルタイムサンプリング 1μs～500ms. |
| オシロ部：時間分解能 |
40ps |
| オシロ部：時間軸精度 |
10ppm |
| オシロ部：データスキュー |
100ps（同ユニット内）、±8ns（Ch3 以降） |
| オシロ部：水平軸レンジ |
10 区分 |
| オシロ部：トリガタイプ |
Slope Rising、Slope Falling、TV、External Trigger、Width、Runt、Pattern、State、Timeout |
| オシロ部：外部トリガ |
TTL（しきい値=1.5v ±10% ） |
| オシロ部：トリガモード |
Auto、Normal、Single. |
| オシロ部：トリガカップリング |
DC、LF除去（50kHz）、HF除去（50kHz）、ノイズ除去 |
| オシロ部：トリガ感度 |
1div or 5mV @ < 10mV/div、0.6div @ 10mV/div |
| オシロ部：ホールドオフ |
60ns ～ 10s |
| オシロ部：プリトリガ |
0%～100%（画面上） |
| オシロ部：ポストトリガ |
最大50sec |
| オシロ部：ディレイトリガ |
0～1200 Divisions |
| オシロ部：メモリ長 |
64M/チャンネル |
| オシロ部：自動波形測定項目 |
Frequency、Period、Vpp、Vmax、Vmin、Vamp、Vhigh、Vlow、Vmean、Vrms、Positive overshoot、Negative overshoot、Pulse Width |
| オシロ部：演算 |
X-Y (リサージュ)、A+B、A-B、B-A、AxB, A/B |
| オシロ部：FFT機能 |
あり |
| オシロ部：FFT Window（窓関数） |
Rectangular、Blackman、Hann、Hamming、Harris、Triangula、Cosine、Lanczos、Gaussian(Vertical Scale: dBm RMS, dbV RMS, Linear RMS) |
| オシロ部：自動セットアップ機能 |
あり |
| オシロ部：RUN / STOP機能 |
あり 画面上ソフトボタン、本体側面押しボタン |
| オシロ部：波形生成機能：出力 |
2CH（600Ω） |
| オシロ部：波形生成機能：周波数 |
DC～1MHz |
| オシロ部：波形生成機能：電圧 |
0～2.5V |
| オシロ部：波形生成機能：モード |
正弦波、方形波、パルス、三角波、のこぎり波、DC |
| オシロ部：波形生成機能：変調 |
AM、FM、PM、ASK、FSK、PSK |
| オシロ部：波形生成機能：その他 |
sweep、burst |
| オシロ部：寸法 |
（L）136mm ×（W）79mm ×（H）26mm |
| オシロ部：重量 |
約 200g |
