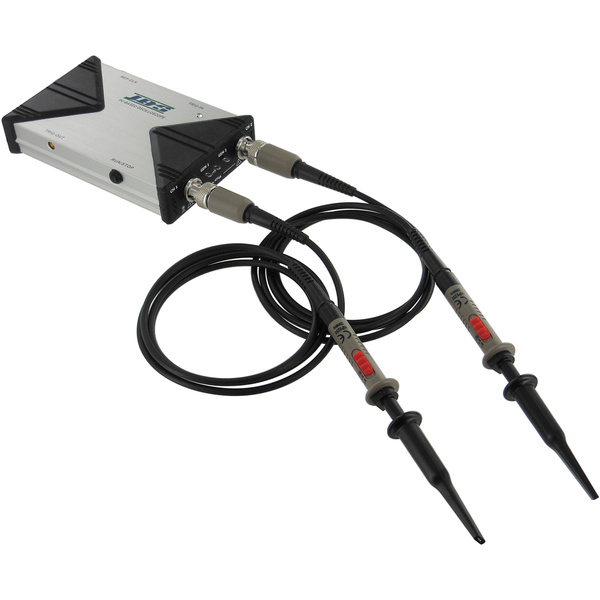

ポケオシ1G

UDS-1G02Sシリーズ

UDS-1G02S-HR

¥217,800

(税込)

販売終了

JANコード: 4953103441262

特長：垂直分解能:16bit(1ch)8～15bit(2ch同時) メモリ長:64M/チャンネル

本製品とWindowsパソコンをUSBで接続するだけで、パソコンをデジタル・オシロスコープとして使用できます。スタンドアロンの一体型デジタル・オシロスコープと同等の性能をPCベース・デジタル・オシロスコープで実現しました。

ラインアップ

型番／JANCD 特徴 標準価格 備考

UDS-1G02S-10K

4953103441200

垂直分解能:8bit メモリ長:10K/チャンネル

¥101,200（税込）

¥92,000（税抜）

販売終了

UDS-1G02S-64M

4953103441217

垂直分解能:8bit メモリ長:64M/チャンネル

¥107,800（税込）

¥98,000（税抜）

販売終了

UDS-1G02S-HR（選択中）

4953103441262

垂直分解能:16bit(1ch)8～15bit(2ch同時) メモリ長:64M/チャンネル

¥217,800（税込）

¥198,000（税抜）

販売終了

終了製品を表示終了製品を非表示

  • 本製品は、ハギワラソリューションズ株式会社の製品です。

製品の特長

  • 本製品とWindowsパソコンをUSBケーブルで接続するだけで、パソコンをデジタル・オシロスコープとして使用可能。スタンドアローンの一体型デジタル・オシロスコープと同等の性能をPCベース・デジタル・オシロスコープで実現。
  • 分解能16bitに対応したハイエンドモデル。
  • 最大1Gサンプル／秒の高性能。２チャンネルを搭載。
  • 32Mサンプル（分解能16bit）、64Mサンプル（分解能8bit）を記録できるメモリを搭載。
  • 専用ソフトウェアは一体型デジタル・オシロスコープをイメージしたデザイン。直感的な操作が可能。
  • USBバスパワーで動作。ACアダプタなどの外部電源が不要。
  • 小型で携帯性にも優れ、ノートパソコンと組み合わせれば、出張サービス現場など、フィールドでの測定に威力を発揮。
  • 波形データをファイルに保存可能（csv、xls)。また、測定時の設定状態をMicrosoft Wordファイルに保存可能。実験レポートや作業レポートの作成に便利。
  • 標準プローブや専用ソフトウェアなど、必要な付属品はすべて添付。購入したその日から使用可能。

仕様

サンプリングレート 1G サンプル/秒（1ch リアルタイムサンプリング時）、500M サンプル/秒（2ch リアルタイムサンプリング時）
チャンネル数 2
周波数帯域 200MHz（-3dB）※1　　20MHz, 100MHz帯域幅制限機能
垂直分解能 16bit（1ch）　8～15bit（2ch同時）
垂直軸レンジ 8区分
ゲインレンジ 20mV～100V/div @X10 Probe, 2mV～10V/div @X1 Probe
DCオフセット ±150V@2, 5, 10V/div、±15V@0.2, 0.5, 1V/div、±1.5V@2, 5, 10, 20, 50, 100mV/div
DC精度 ±3％
プローブ減衰 1X、10X、100X
入力インピーダンス 1MΩ/18pF
最大入力電圧 420Vpk（X10 モード設定時）、42Vpk（X1 モード設定時）
入力結合 AC、DC、GND（ソフトウェア）
時間軸レンジ 2ns/div～10s/div
取得モード リアルタイムサンプリング 1μs～500ms.
時間分解能 40ps
時間軸精度 10ppm
データスキュー 100ps（同ユニット内）、±8ns（Ch3 以降）
水平軸レンジ 10 区分
トリガータイプ Slope Rising、Slope Falling、TV、External Trigger、Width、Runt、Pattern、State、Timeout
外部トリガー TTL（しきい値=1.5v ±10% ）
トリガーモード Auto、Normal、Single.
トリガーカップリング DC、LF除去（50kHz）、HF除去（50kHz）、ノイズ除去
トリガー感度 1div or 5mV @ < 10mV/div、0.6div @≧ 10mV/div
ホールドオフ 60ns ～ 10s
プリトリガー 0%～100%（画面上）
ポストトリガー 最大50sec
ディレイトリガー 0～1200 Divisions
メモリー長 64M/チャンネル
自動波形測定項目 Frequency、Period、Vpp、Vmax、Vmin、Vamp、Vhigh、Vlow、Vmean、Vrms、Positive overshoot、Negative overshoot、Pulse Width
演算 X-Y (リサージュ)、A+B、A-B、B-A、AxB, A/B
FFT機能 あり
FFT Window Rectangular、Blackman、Hann、Hamming、Harris、Triangula、Cosine、Lanczos、Gaussian(Vertical Scale: dBm RMS, dbV RMS, Linear RMS)
自動セットアップ機能 あり
RUN / STOP機能 あり　画面上ソフトボタン、本体側面押しボタン
波形生成機能：出力 2CH（600Ω）
波形生成機能：周波数 DC～1MHz
波形生成機能：電圧 0～2.5V
波形生成機能：モード 正弦波、方形波、パルス、三角波、のこぎり波、DC
波形生成機能：変調 AM、FM、PM、ASK、FSK、PSK
波形生成機能：その他 sweep、burst
パソコンインターフェース USB2.0 （Hi-Speed : 480Mbps）
電源 USBポートから電源供給（2ポート必要）
対応OS Windows 10(32/64bit)、Windows 8.1(32/64bit)、Windows 8(32/64bit)、Windows 7(32/64bit)、Windows Vista(32/64bit)、Windows XP、Windows 2000
サイズ （L）136mm ×（W）79mm ×（H）26mm
重量 約 200g
付属品 250MHzプローブ（X1　X10切り替えスイッチ付）1.2m（2本）、同期ケーブル（1本）、サポートCD、キャリングバッグ(1個)、USB2. 0 ケーブル（1本）
推奨パソコン USB2.0ポート（Hi-Speed）を２ポート以上搭載したパソコン
保証期間 １年
仕様は予告なく変更する事がありますので、あらかじめご了承ください。このページに掲載されている会社名・製品名等は、一般に各社の商標又は登録商標です。
