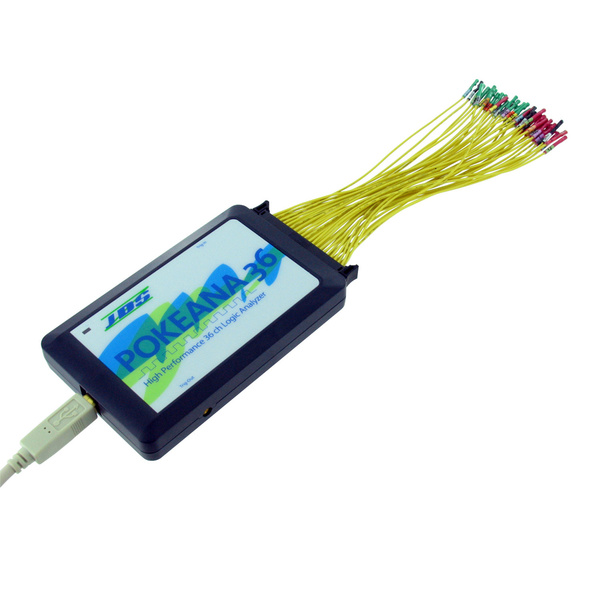

ポケアナ36

ULA-4G36シリーズ

ULA-4G36-180K

¥107,800

(税込)

販売終了

JANコード: 4953103441224

特長：波形メモリ:180K bits

本製品とWindowsパソコンをUSBで接続するだけで、パソコンを３６チャンネルのロジックアナライザとして使用できます。

ラインアップ

型番／JANCD 特徴 標準価格 備考

ULA-4G36-180K（選択中）

4953103441224

波形メモリ:180K bits

¥107,800（税込）

¥98,000（税抜）

販売終了

ULA-4G36-18M

4953103441231

波形メモリ:18M bits

¥140,800（税込）

¥128,000（税抜）

販売終了

ULA-4G36-72M

4953103441248

波形メモリ:72M bits

¥173,800（税込）

¥158,000（税抜）

販売終了

ULA-4G36-PLUS

4589984350043

波形メモリ:72M bits

¥360,800（税込）

¥328,000（税抜）

販売終了
受注生産

終了製品を表示終了製品を非表示

製品の特長

  • 本製品とWindowsパソコンをUSBケーブルで接続するだけで、パソコンを３６チャンネルのロジックアナライザとして使用可能。
  • 最大4GHzのタイミングサンプルレート。チャンネル数は36を搭載。
  • 180K bitsの波形メモリを搭載。
  • 60種を超える多彩なプロトコルに標準対応。
  • USBバスパワーで動作。ACアダプタなどの外部電源が不要。
  • 小型で携帯性にも優れ、ノートパソコンと組み合わせれば、出張サービス現場など、フィールドでの測定に威力を発揮。
  • 波形データをファイルに保存可能（txt、csv、xls)。また、測定時の設定状態をMicrosoft Wordファイルに保存可能。実験レポートや作業レポートの作成に便利。
  • クリップや専用ソフトウェアなど、必要な付属品はすべて添付。購入したその日から使用可能。

仕様

電源 USBバスパワー (＋5V)
消費電力 待機：0.75W、最大：2.5W
PC インターフェイス USB2.0（USB1.1 互換）
最高サンプリングレート タイミング:4GHz　ステート:200MHz
タイムスタンプ機能 あり
特殊変移サンプリング機能 あり
チャンネル数 36
波形メモリ 180K bits
36ch使用時chあたりメモリ長 2.5Kb(4GHz時)、5Kb（2GHz時), 5Kb(1.6GHz時), 5Kb(800MHz時), 400MHz-5Kb(400MHz時), 2Mb(200MHz時)(カッコ内はサンプルレート)
18ch使用時chあたりメモリ長 4Mb(400MHz時)(カッコ内はサンプルレート)
9ch使用時chあたりメモリ長 800MHz-8Mb（800MHz時)(カッコ内はサンプルレート)
4ch使用時chあたりメモリ長 16Mb(1.6GHz時)(カッコ内はサンプルレート)
トリガ機能：解像度 250ps
トリガ機能：チャンネル数 36
トリガ機能：コンディション数 4
トリガ機能：レベル数 16
トリガ機能：プリトリガ 可能
トリガ機能：ポストトリガ 可能
トリガ機能：パスカウンタ 可能
トリガ機能：イベントタイプ Word、Channel、Transition、Glitch、Width
デコード機能：プロトコル(1) 1-Wire, 3-Wire, 7-Segment, A/D Converter, APML, CAN, Close Caption, CEC, DALI, DMX512, DP-Aux, FlexRay, HD Audio, HDQ, HDMI-DDC(EDID), I2C, I2C EEPROM, I2S, I80, IDE, Indicator, ITU656(CCIR656)
デコード機能：プロトコル(2) IrDA, JTAG, LCD1602, LIN, Lissajous, LPC, Math, MDIO, Microwire, MII(RMII), MMC(eMMC), Modbus, Nand Flash, NEC IR, PECI, PMBus, PS/2, PWM, Qi, RC-5, RC-6, SDIO(SD3.0), Serial Flash, Serial IRQ, SGPIO
デコード機能：プロトコル(3) Smart Card(ISO7816), SMBus, SMI, S/PDIF, SPI, SSI, ST7669, SWD, SVI2, SVID, UART, UNI/O, USB 1.1, …
トリガ機能：プロトコル CAN, I?C, I?S, LPC, SMBus, SPI, SVI2, SVID, UART, USB1.1
トリガ機能：入力ポート（スタック用） TTL 3.3V
トリガ機能：出力ポート（スタック用） TTL 3.3V
スレッショルド：レンジ +6V～-6V
スレッショルド：解像度 50mV
スレッショルド：精度 ± 100mV +5% *Vth
最大入力レンジ ± 40V DC、15Vpp AC
インピーダンス 200K Ω
動作温度 5℃～45℃
保存温度 -10℃～65℃
チャンネル間スキュー <1ns
ソフトウェア仕様 ズームイン / ズームアウト：1/2048～32、波形の高さ：調整可能、波形データの保存 / 呼び出し、波形データの印刷、波形データの保存（bmp、テキストファイル、PGV）、トリガ / 補助カーソル、データロガー機能
外形寸法 L:123mm × W:76mm × H:21mm
対応OS Windows 10(32/64bit)、Windows 8.1(32/64bit)、Windows 8(32/64bit)、Windows 7(32/64bit)、Windows Vista(32/64bit)、Windows XP、Windows 2000
推奨PC USBインターフェイスを搭載したパソコン
付属品 40線接続ケーブルｘ１（190mm長）（信号線x36、グランド線x4）、グリッパx40、USB A-B タイプケーブル、Windows 10/8/7/Vista/XP/2000 ドライバ&ソフトウェア、キャリングバッグ
保証期間 １年
仕様は予告なく変更する事がありますので、あらかじめご了承ください。このページに掲載されている会社名・製品名等は、一般に各社の商標又は登録商標です。
