| 電源 |
USBバスパワー(+5V) |
| 消費電力 |
待機：0.75W、最大：2.5W |
| パソコンインターフェース |
USB3.0(USB2.0/1.1互換) |
| 最高サンプリングレート |
タイミング:1GHz, ステート:200MHz |
| チャンネル数 |
32 (Data:32/Clock:2/Analog:2/Ground:4) |
| 波形メモリー |
1Gbit |
| 4ch/8ch/16ch/32ch使用時chあたりメモリ長 |
31Mb(32ch/250MHz時), 62Mb(16ch/250MHz時, 16ch/500MHz時), 125Mb(8ch/250MHz時, 8ch/1GHz時) |
| 4ch使用時chあたりメモリ長 |
- |
| トリガー機能：解像度 |
1ns |
| トリガー機能：チャンネル数 |
32 |
| トリガー機能：レベル数 |
16 |
| トリガー機能：プリトリガー |
可能 |
| トリガー機能：ポストトリガー |
可能 |
| トリガー機能：パスカウンター |
可能 |
| トリガー機能：入力ポート(スタック用) |
TTL 3.3V |
| トリガー機能：出力ポート(スタック用) |
TTL 3.3V |
| トリガー機能：イベントタイプ |
Range, Word, Channel, Width, Time-out, Single/Multi Level |
| トリガー機能：プロトコル |
I2C, SPI, UART, USB PD 3.0 |

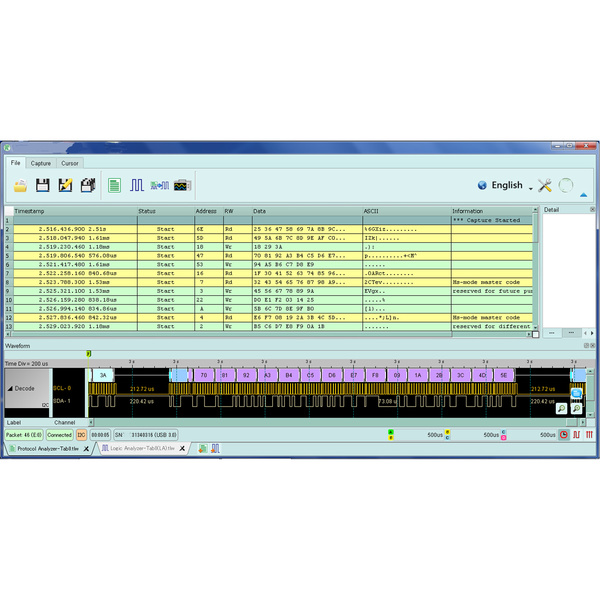

| プロトコルアナライザ機能：プロトコル |
I2C, SPI, UART, USB PD 3.0 |

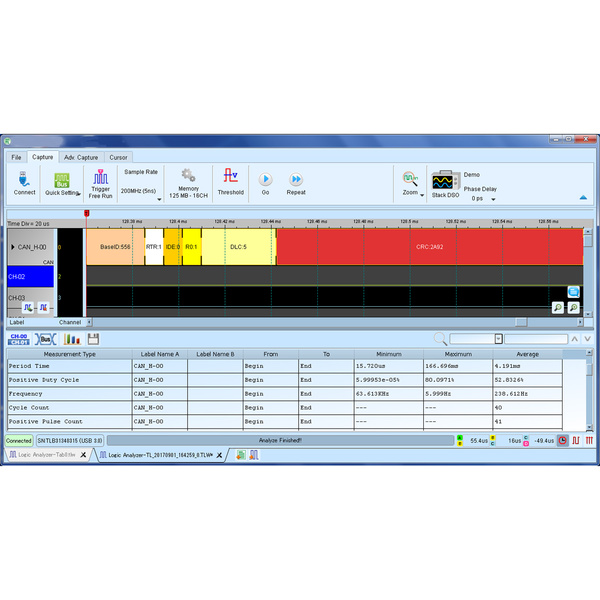

| デコード機能：プロトコル(1) |
1-Wire, 3-Wire, 7-Segment, A/D Mux Flash, AccMeter, ADC, APML, BiSS-C, BSD, CAN 2.0, Close Caption, DALI, DMX512, DP-Aux, EDID, eMMC 5.1/MMC, eSPI, FlexRay, HDMI CEC, HD Audio, HDLC, HDQ, HID over I2C, I2C, I2C EEPROM, I2S, I3C, I80, IDE, ITU656 |
| デコード機能：プロトコル(2) |
IrDA, JTAG, LCD1602, LIN2.2, Line Encoding, Line Decoding, Lissajous, LPC, LPT, M-Bus, Math, MDIO, MHL, CBUS, Microwire, MII, MOPI DSI, MIPI RFFE, MIPI SPMI 2.0, Modbus, Nand Flash, NEC IR, PECI, PMBus, Profile, PS/2, PWM, QI, RGB Interface, RC-5 |
| デコード機能：プロトコル(3) |
RC-6, SD 3.0(SDIO), Serial Flash, Serial IRQ, SGPIO, Smart Card, SMBus, SMI, S/PDIF, SPI, SPI-NAND, SSI, ST7669, SWD, SWP, SVI2, SVID, UART, UNI/O, USB 1.1, USB PD 3.0, Wiegand, . . . |
| スレッショルド：グループ |
4 (ch0～7, ch8～15 & clk0, ch16～23, ch24～31 & clk1) |
| スレッショルド：レンジ |
+5V～-5V |
| スレッショルド：解像度 |
50mV |
| スレッショルド：精度 |
±100mV +5% *Vth |
| 最大入力レンジ |
±30V DC, 12Vpp AC |
| インピーダンス |
データチャンネル：200KΩ//<5pF, アナログチャンネル：20KΩ//<3pF |
| 動作温度 |
5℃～45℃ |
| 保存温度 |
-10℃～65℃ |
| チャンネル間スキュー |
<1ns |
| ソフトウェア：推奨パソコン |
USBインターフェイスを搭載したパソコン, 物理空きメモリ容量8GB以上(推奨16GB) |
| ソフトウェア：対応OS |
Windows 10(32/64bit)、Windows 8(32/64bit)、Windows 7(32/64bit) |
| ソフトウェア：機能 |
ズームイン/ズームアウト：対応, 対応言語：英語/中国語, 波形の高さ調整：可能, トリガ/補助カーソル：1/25, ラベル追加機能：搭載, 簡易バス設定：可能, データロガー機能：ハードディスクに保存可能 |
| 外形寸法 |
L:123mmxW:76mmxH:21mm |

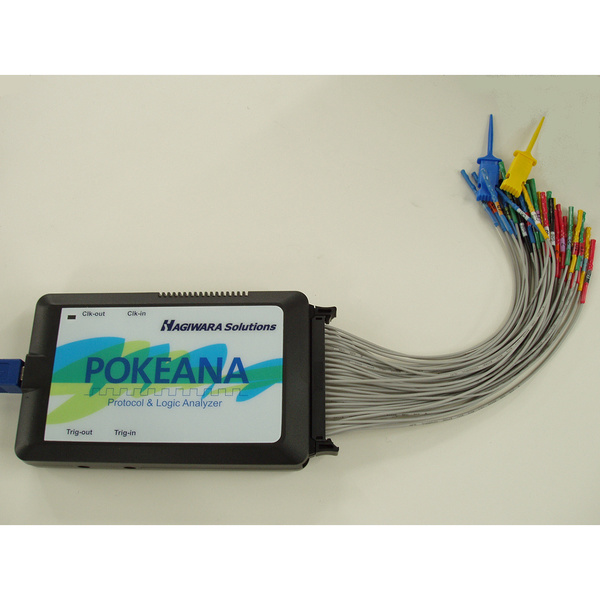

| 付属品 |
40線接続ケーブルx1(185mm長/信号線x34/グランド線x4), グリッパx40, USB3.0 A-B タイプケーブルx1, トリガリンクケーブルx1, Windows10/8/7ドライバ&ソフトウェア(CD-ROM)x1, キャリングバッグx1 |
| 保証期間 |
１年 |
