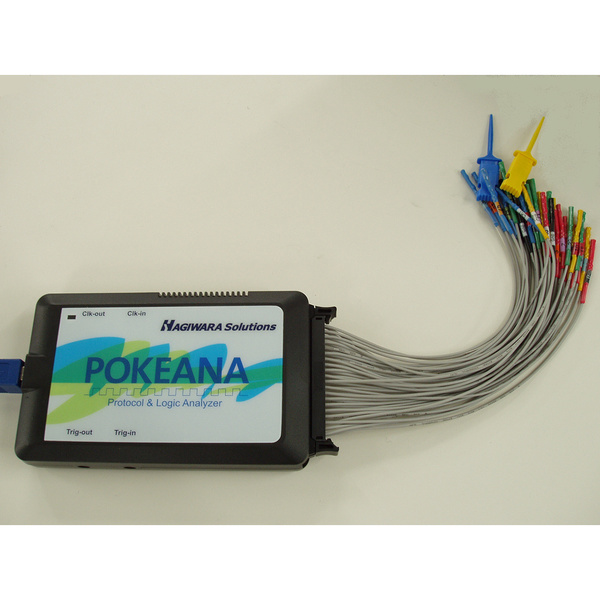

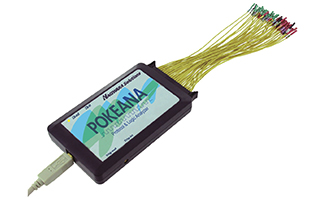

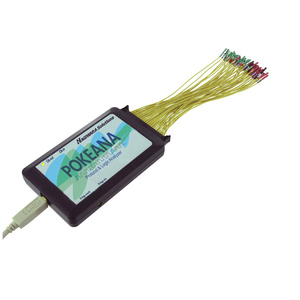

| 電源 |
USBバスパワー(+5V) |
| 消費電力 |
待機:0.75W、最大:2.5W |
| パソコンインターフェース |
USB3.0(USB2.0/1.1互換) |
| 最高サンプリングレート |
タイミング:2GHz, ステート:200MHz |
| チャンネル数 |
32 (Data:32/Clock:2/Analog:2/Ground:4) |
| 波形メモリー |
8Gbit |
| 4ch/8ch/16ch/32ch使用時chあたりメモリ長 |
250Mb(32ch/250MHz時), 500Mb(16ch/250Mz時, 16ch/500Mz時), 1Gb(8ch/250MHz時, 8ch/1GHz時), 2Gb(4ch/250MHz時, 4ch/2GHz時) |
| 4ch使用時chあたりメモリ長 |
2Gb(250MHz時/2GHz時) |
| トリガー機能：解像度 |
500ps |
| トリガー機能：チャンネル数 |
32 |
| トリガー機能：レベル数 |
16 |
| トリガー機能：プリトリガー |
可能 |
| トリガー機能：ポストトリガー |
可能 |
| トリガー機能：パスカウンター |
可能 |
| トリガー機能：入力ポート(スタック用) |
TTL 3.3V |
| トリガー機能：出力ポート(スタック用) |
TTL 3.3V |
| トリガー機能：イベントタイプ |
Range, Word, Channel, Width, Time-out, Single/Multi Level |
| トリガー機能：プロトコル |
I2C, SPI, UART, USB PD 3.0, BiSS-C, CAN 2.0, DALI, HID over I2C, I2S, I3C, LIN 2.2, LPC, MDIO, Modbus, PMBus, Profibus, SMBus, SVI2,SVID, USB 1.1, eMMC 4.5, eSPI, MIPI SMPI 2.0, NAND Flash, SD 3.0, Serial Flash (SPI NAND) |

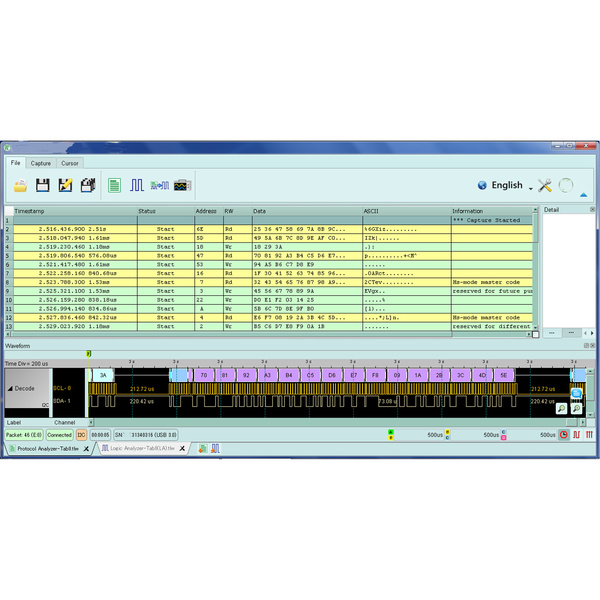

| プロトコルアナライザ機能：プロトコル |
I2C, SPI, UART, USB PD 3.0, BiSS-C, CAN 2.0, DALI, HID over I2C, I2S, I3C, LIN 2.2, MDIO, Modbus, PMBus, Profibus, PWM, SMBus, SVID, USB 1.1, eSPI |
| デコード機能：プロトコル(1) |
1-Wire, 3-Wire, 7-Segment, A/D Mux Flash, AccMeter, ADC, APML, BiSS-C, BSD, CAN 2.0, Close Caption, DALI, DMX512, DP-Aux, EDID, eMMC 5.1/MMC, eSPI, FlexRay, HDMI CEC, HD Audio, HDLC, HDQ, HID over I2C, I2C, I2C EEPROM, I2S, I3C, I80, IDE, ITU656 |
| デコード機能：プロトコル(2) |
IrDA, JTAG, LCD1602, LIN2.2, Line Encoding, Line Decoding, Lissajous, LPC, LPT, M-Bus, Math, MDIO, MHL, CBUS, Microwire, MII, MOPI DSI, MIPI RFFE, MIPI SPMI 2.0, Modbus, Nand Flash, NEC IR, PECI, PMBus, Profile, PS/2, PWM, QI, RGB Interface, RC-5 |
| デコード機能：プロトコル(3) |
RC-6, SD 3.0(SDIO), Serial Flash, Serial IRQ, SGPIO, Smart Card, SMBus, SMI, S/PDIF, SPI, SPI-NAND, SSI, ST7669, SWD, SWP, SVI2, SVID, UART, UNI/O, USB 1.1, USB PD 3.0, Wiegand, . . . |
| スレッショルド：グループ |
4 (ch0～7, ch8～15 & clk0, ch16～23, ch24～31 & clk1) |
| スレッショルド：レンジ |
+5V～-5V |
| スレッショルド：解像度 |
50mV |
| スレッショルド：精度 |
±100mV +5% *Vth |
| 最大入力レンジ |
±30V DC, 12Vpp AC |
| インピーダンス |
データチャンネル：200KΩ//<5pF, アナログチャンネル：20KΩ//<3pF |
| 動作温度 |
5℃～45℃ |
| 保存温度 |
-10℃～65℃ |
| チャンネル間スキュー |
<1ns |
| ソフトウェア：推奨パソコン |
USBインターフェイスを搭載したパソコン, 物理空きメモリ容量8GB以上(推奨16GB) |
| ソフトウェア：対応OS |
Windows 10(32/64bit)、Windows 8(32/64bit)、Windows 7(32/64bit) |

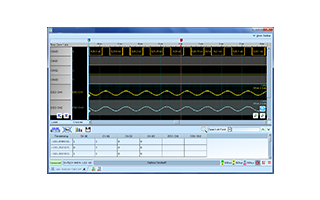

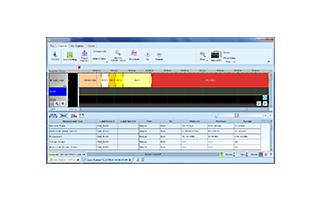

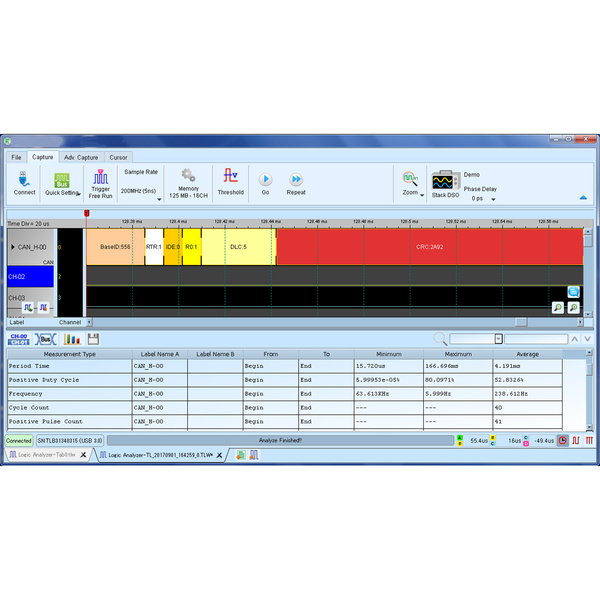

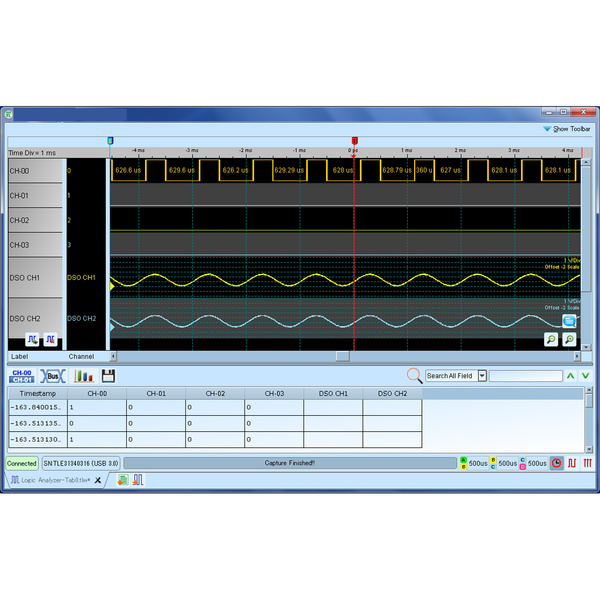

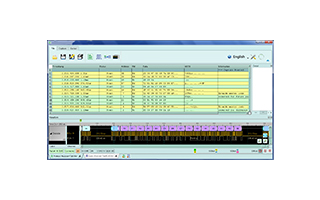

| ソフトウェア：機能 |
ズームイン/ズームアウト：対応, 対応言語：英語/中国語, 波形の高さ調整：可能, トリガ/補助カーソル：1/25, ラベル追加機能：搭載, 簡易バス設定：可能, データロガー機能：ハードディスクに保存可能 |
| 外形寸法 |
L:123mmxW:76mmxH:21mm |
| 付属品 |
40線接続ケーブルx2(185mm長, 85mm長/信号線x34/グランド線x4), グリッパx40, USB3.0 A-B タイプケーブルx1, トリガリンクケーブルx1, Windows10/8/7ドライバ&ソフトウェア(CD-ROM)x1, キャリングバッグx1 |
| 保証期間 |
１年 |
