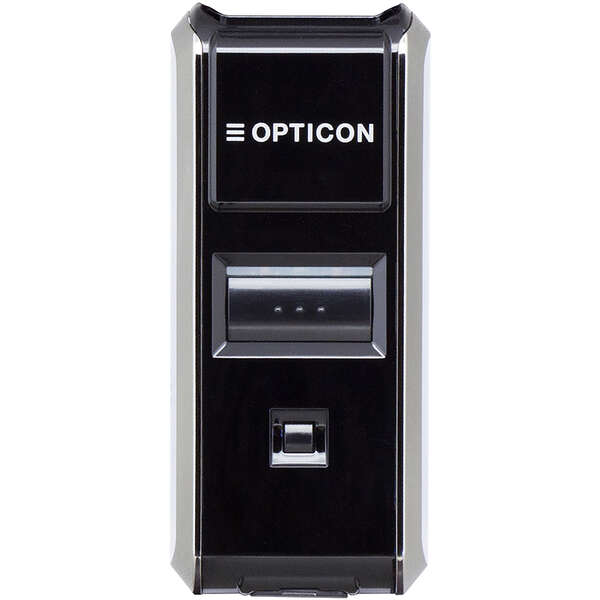

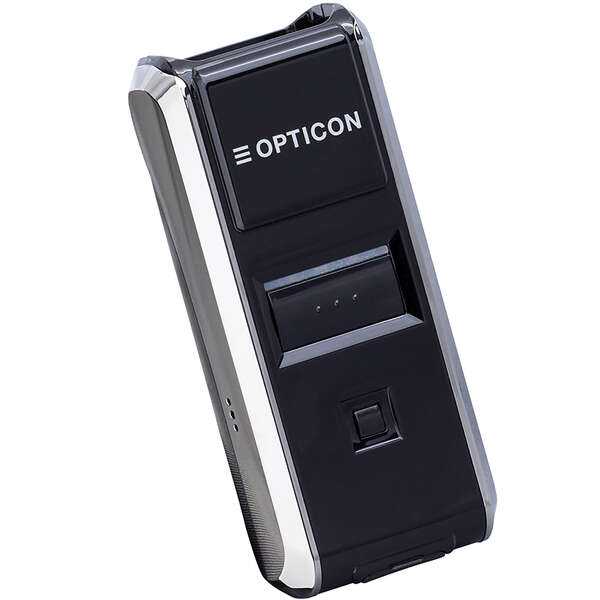

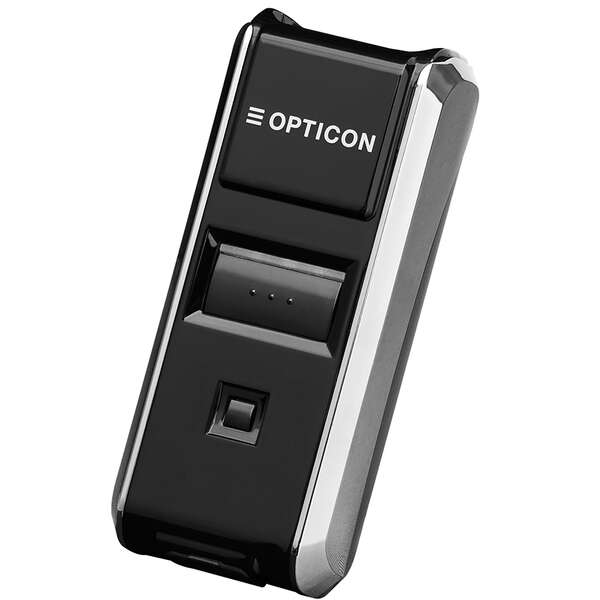

データコレクタ　OPN-3102n

XF10PN3102

オープン価格

受注生産

JANコード: 4549550310680

2次元コードの読み取りに対応したデータコレクタです。手のひらサイズのコンパクトな筐体にBluetoothを搭載しており、あらゆる機器と簡単に接続して使用することが可能です。内部にデータ保存用のメモリを搭載しており、Bluetooth圏外でも内部にデータを蓄積することができます。(iOS(HIDのみ使用可)、Android、Windows PC)

ラインアップ

型番／JANCD 特徴 標準価格 備考

XF10PN3102（選択中）

4549550310680

オープン価格

受注生産

終了製品を表示終了製品を非表示

  • 受注生産品については納期や価格等、通常商品と対応が異なる場合がありますので、ご注文の際には詳細をお問い合わせください。
  • 本製品は、株式会社オプトエレクトロニクスの製品です。

製品の特長

360°で1次元コードも2次元コードも快適に読み取りができる

手ブレ時、暗所、明るい環境下でも通常と変わらない読み取りレスポンスを実現しました。360°で1次元コードも2次元コードも快適に読み取りができます。

※この画像はイメージです。画像の製品は同シリーズのXF20PN3102です。

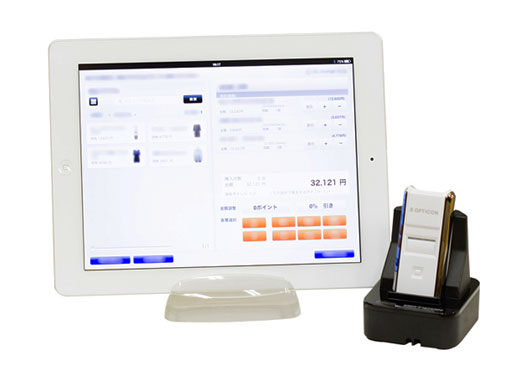

Bluetooth®インターフェイス経由で接続機器に転送

データは Bluetooth®インターフェイス経由で接続機器に転送されます。(iOS(HIDのみ使用可)、Android、Windows PC)読み取りデータは、リアルタイムに送信またはデータ蓄積後に一括して送信することができます。USBによる送信もできます。

※この画像はイメージです。画像の製品は同シリーズのXF20PN3102です。

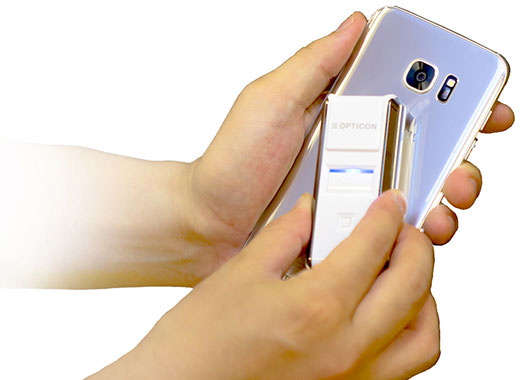

NFCタグを搭載

Bluetooth®のペアリングをかんたんにするNFCタグを搭載しています。スマートフォンなどをかざすだけで接続できます。

※この画像はイメージです。画像の製品は同シリーズのXF20PN3102です。

読み取り確認にブザーと振動モータを選択できる

読み取り確認にブザーと振動モータを選択できます。騒音の出る工場、屋外でも作業効率ＵＰ。音が出せない環境でも読み取りを確認することができます。

※この画像はイメージです。画像の製品は同シリーズのXF20PN3102です。

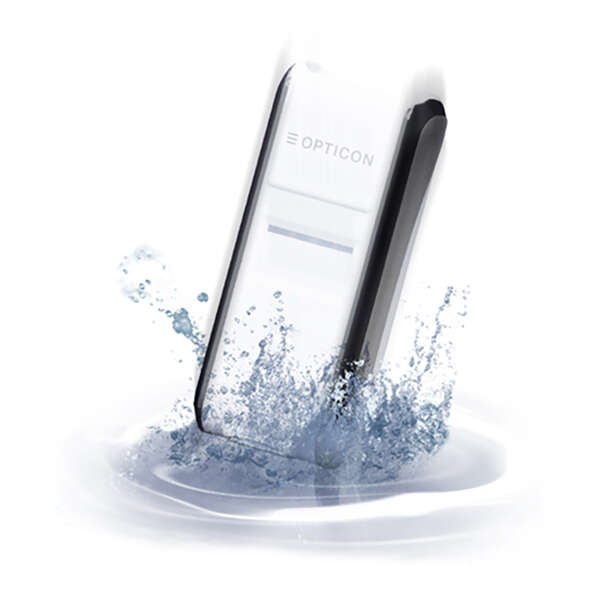

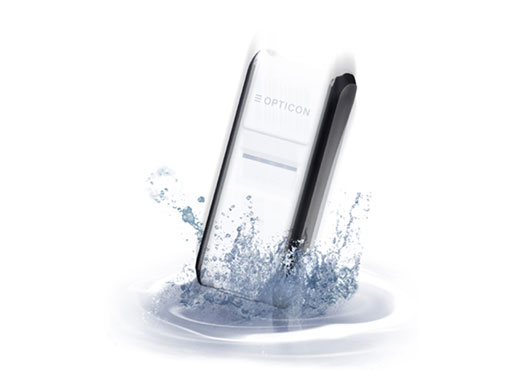

高さ1.5mからの落下に耐える堅牢性

高さ1.5mに耐える堅牢性を確保しています。IP54対応。

※この画像はイメージです。画像の製品は同シリーズのXF20PN3102です。

読み取り性能を大幅に改善

従来読みにくかった、液晶上のQRコードやバーコード読み取り性能を大幅に改善しました。パスポートなどのOCRフォントを標準品でサポート致しました。手持ちでも読み取れる性能を確保いたしました。

※この画像はイメージです。画像の製品は同シリーズのXF20PN3102です。

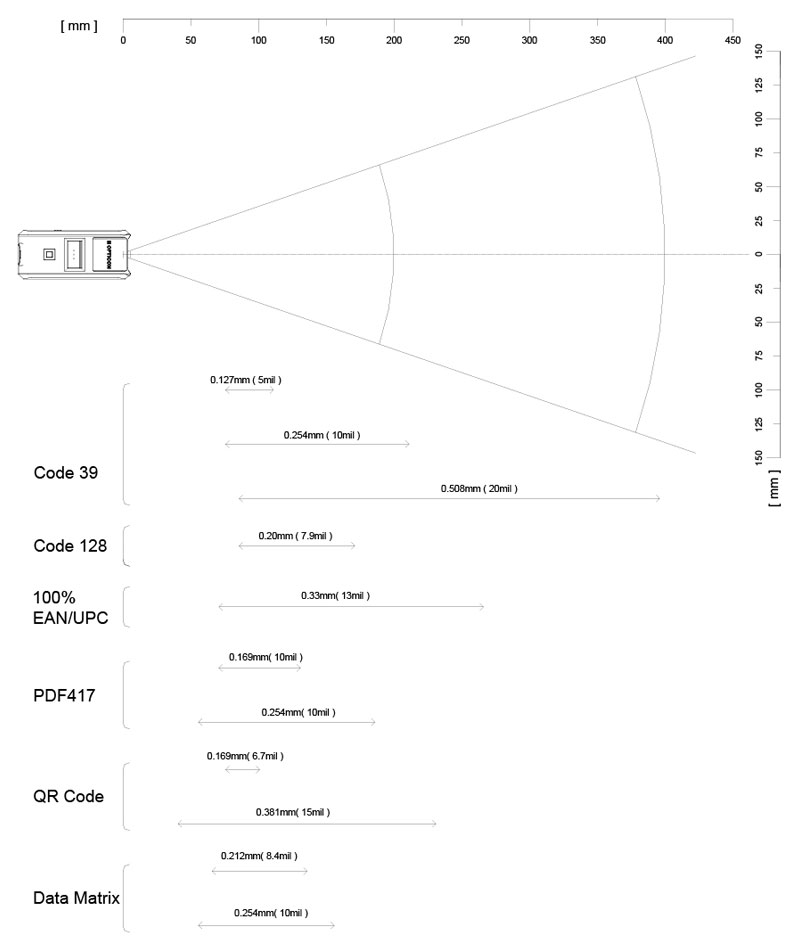

分解能/深度図[単位:mm]

仕様

CPU 32bit CISC/96MHz
LPDDR2 ROM 96kbyte
Flash ROM 1Mbyte(ストレージ)
インジケータLED あり
ブザー あり
バイブレータ あり
動作電圧範囲 4.5 ～ 5.5 V
消費電流 500mA 未満
インターフェイス USB/Bluetooth(HID/SPP)
読み取り光源 電球色
エイミング光源 緑色
読み取り方式 CMOSエリアセンサ ( 白・黒 )
読み取り画素数 640 × 480 dot
画像取得速度 100 fps
フォーカス距離 109.2mm
視野角 水平：約38.0°垂直：約28.9°
読取コード(1次元コード)① UPC-A, UPC-A Add-on, UPC-E,UPC-E Add-on, EAN-13, EAN-13 Add-on,EAN-8, EAN-8 Add-on, JAN-13, JAN-8,Code 39, Tri-Optic, NW-7(Codabar),Industrial 2 of 5, Interleaved 2 of 5, S-Code,IATA, Code 93, Code 128
読取コード(1次元コード)① MSI/Plessey,UK/Plessey, TELEPEN, Matrix 2 of 5,Chinese Post Matrix 2 of 5, Code 11,Korean Postal Authority code, Postal Code
読取コード(1次元コード)② GS1 DataBar , GS1 DataBar Limited,GS1 DataBar Expanded,Composite GS1 DataBar, Composite GS1-128,Composite EAN, Composite UPC
読取コード(2次元コード) PDF417 , MicroPDF417 , Codablock F ,QR コード , マイクロQR コード ,Data Matrix (ECC 200 ) ,MaxiCode( Modes 2 to 5 ) , Aztec Code ,Chinese-sensible code
読取コード(OCR) OCRA/B
最小分解能 Code 39 ： 0.1mm
読み取り角度 ピッチ ： ±70°スキュー ： ±70°チルト ： 360°
最小PCS値 0.2以上
幅広バーコード 100mm 幅
移動体読み取り 規定なし
画像出力 規定なし
動作温度 / 湿度 -10 ～ 50 ℃/20%RH ～ 85%RH
保存温度 / 湿度 -20 ～ 60 ℃/20%RH ～ 85%RH
耐外乱光　蛍光灯 10,000 lx
耐外乱光　太陽光 100,000 lx
耐静電気(破壊無) ±8kV MAX (誤動作がないこと)±15kV MAX (非破壊)
耐落下強度 高さ150cmからコンクリート床面に18 回(6 面3 サイクル)自然落下、異常がないこと。
防塵 ・ 防滴 IP54 相当
外形寸法 83.0(D) × 36.0(W) × 21.5(H) (mm)
質量 約60g
筐体色 黒
抗菌仕様 ×
保証期間 1年
Bluetooth Bluetooth 規格Ver2.1 準拠
搭載電池 リチウムポリマー 600mAh(typ.)
電池動作連続使用時間 約10 時間
仕様は予告なく変更する事がありますので、あらかじめご了承ください。このページに掲載されている会社名・製品名等は、一般に各社の商標又は登録商標です。
