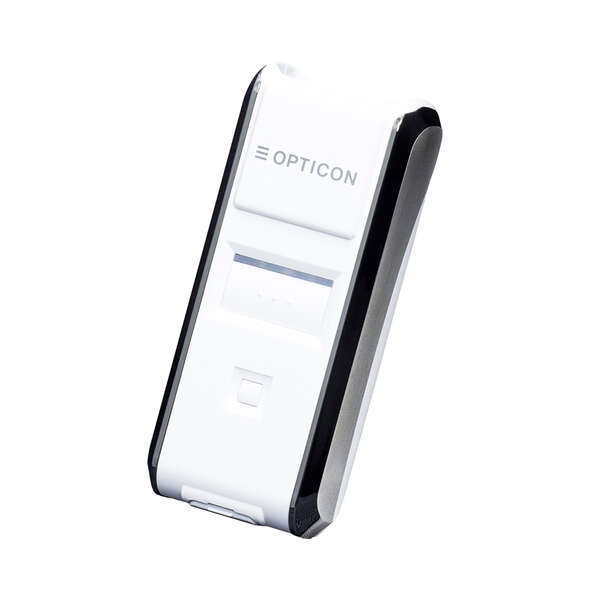

データコレクタ

XF2OPN3102

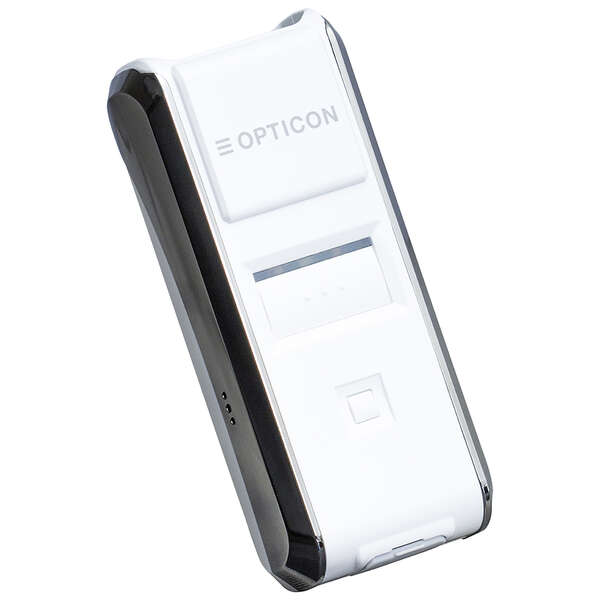

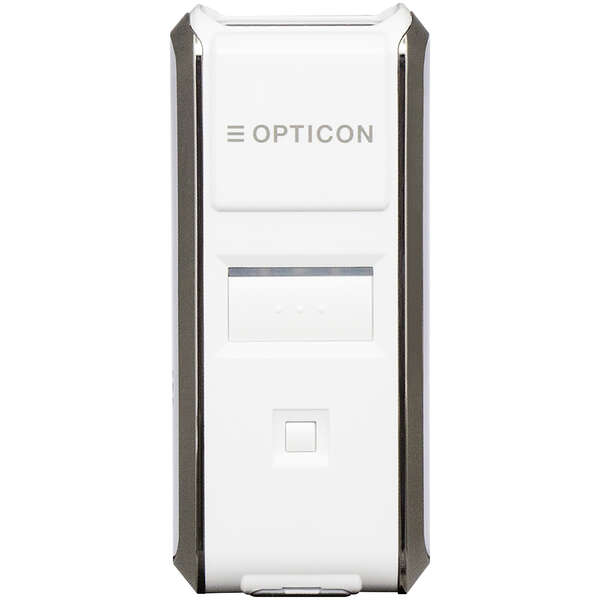

2次元コードの読み取りに対応したデータコレクタです。手のひらサイズのコンパクトな筐体にBluetoothを搭載しており、あらゆる機器と簡単に接続して使用することが可能です。内部にデータ保存用のメモリを搭載しており、Bluetooth圏外でも内部にデータを蓄積することができます。

    ラインアップ

    型番/JANCD 特長 標準価格 備考
    XF2OPN3102 4549550218696
    オープン価格 受注生産
    • 受注生産品については納期や価格等、通常商品と対応が異なる場合がありますので、ご注文の際には詳細をお問い合わせください。
    • 本製品は別途送料が必要です。ご注文の際には詳細をお問い合わせください。

    製品の特長

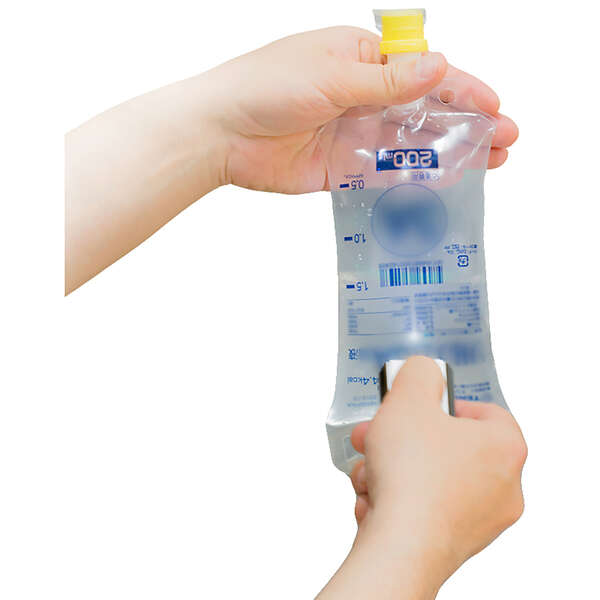

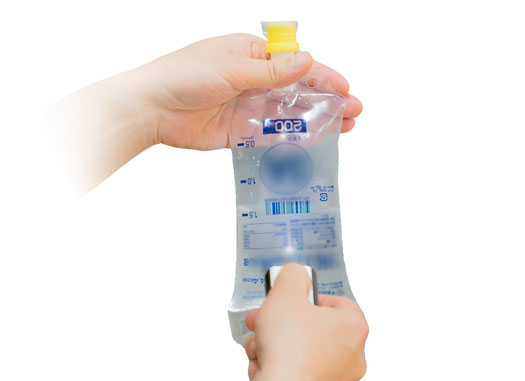

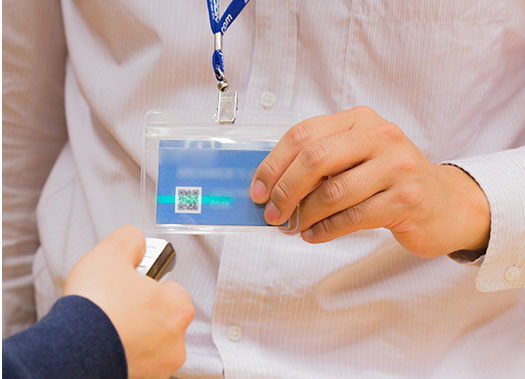

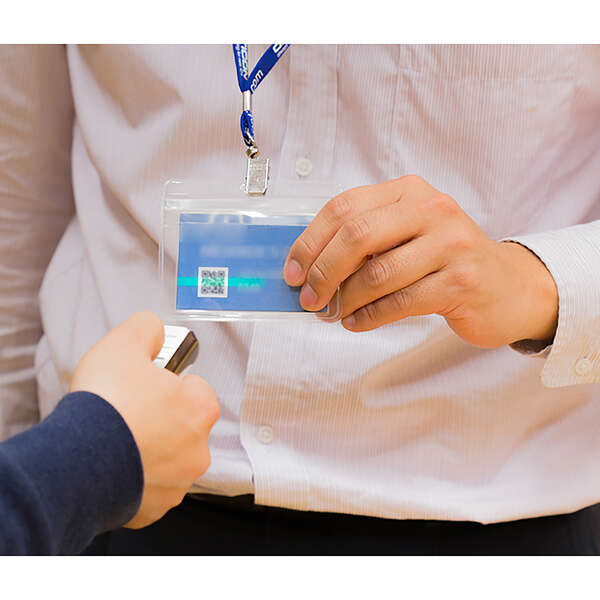

        360°で1次元コードも2次元コードも快適に読み取りできる

        手ブレ時、暗所、明るい環境下でも通常と変わらない読み取りレスポンスを実現しました。360°で1次元コードも2次元コードも快適に読み取りができます。

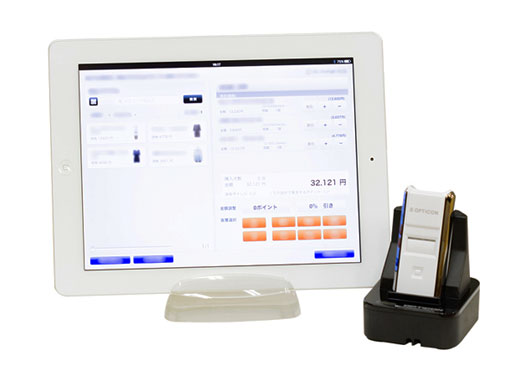

        Bluetoothインターフェイス経由で接続機器に転送

        データは Bluetoothインターフェイス経由で接続機器に転送されます。読み取りデータは、リアルタイムに送信またはデータ蓄積後に一括して送信することができます。USBによる送信もできます。

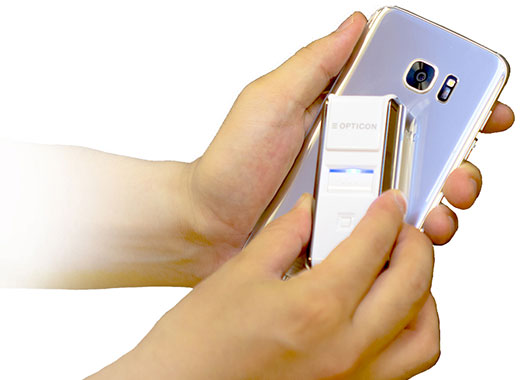

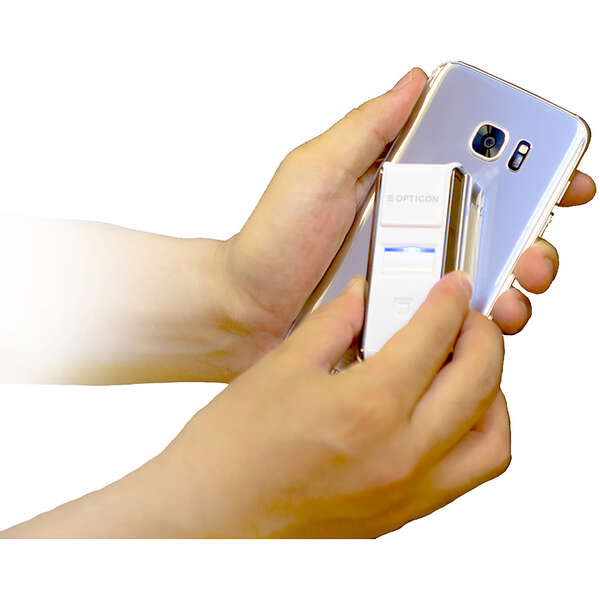

        NFCタグを搭載

        BluetoothのペアリングをかんたんにするNFCタグを搭載しています。スマートフォンなどをかざすだけで接続できます。

        読み取り確認にブザーと振動モータを選択できる

        読み取り確認にブザーと振動モータを選択できます。騒音の出る工場、屋外でも作業効率UP。音が出せない環境でも読み取りを確認することができます。

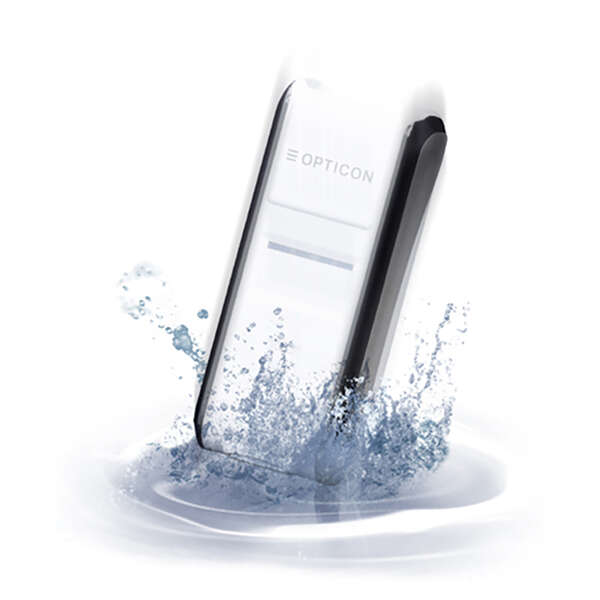

        高さ1.5mからの落下に耐える堅牢性

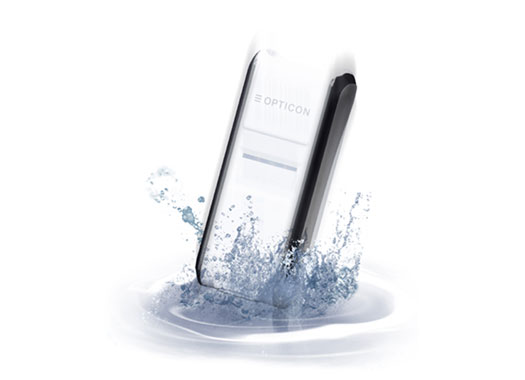

        高さ1.5mからの落下に耐える堅牢性を確保しています。IP54対応。

        読み取り性能を大幅に改善

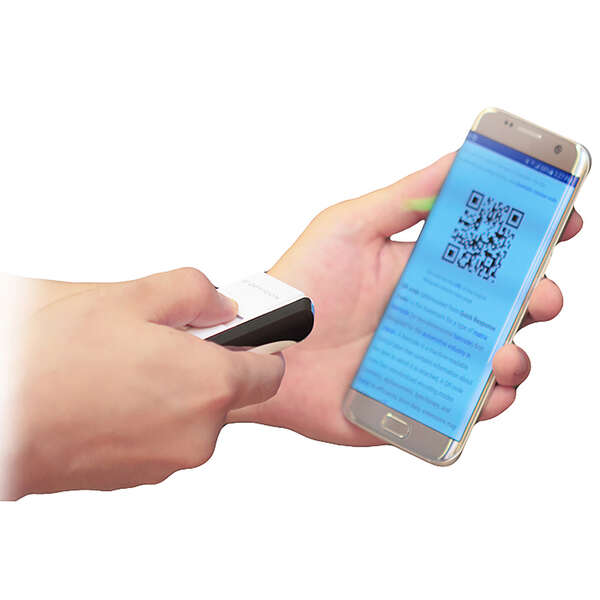

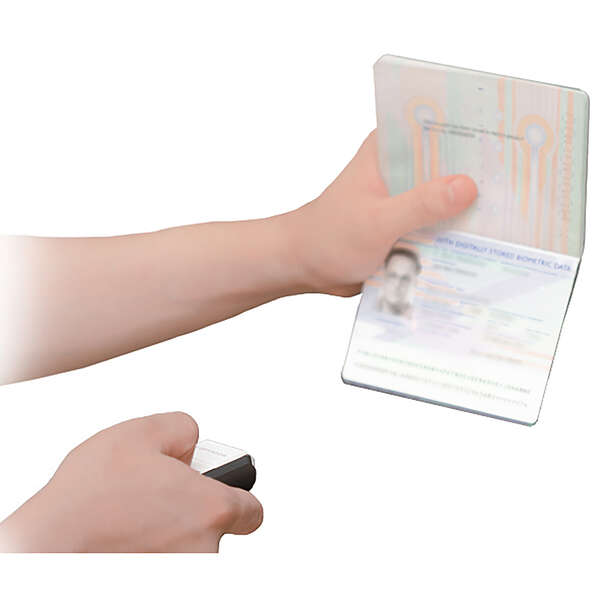

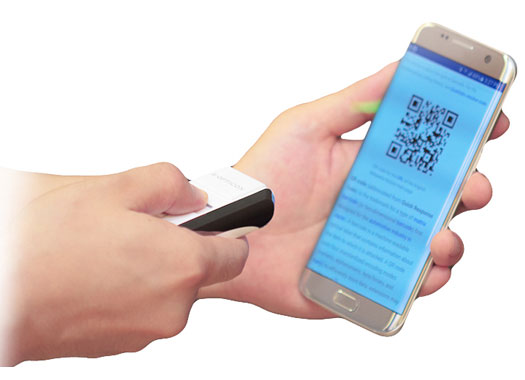

        従来読みにくかった、液晶上のQRコードやバーコード読み取り性能を大幅に改善しました。また、パスポートなどのOCRフォントを標準品でサポート致しました。手持ちでも読み取れる性能を確保致しました。

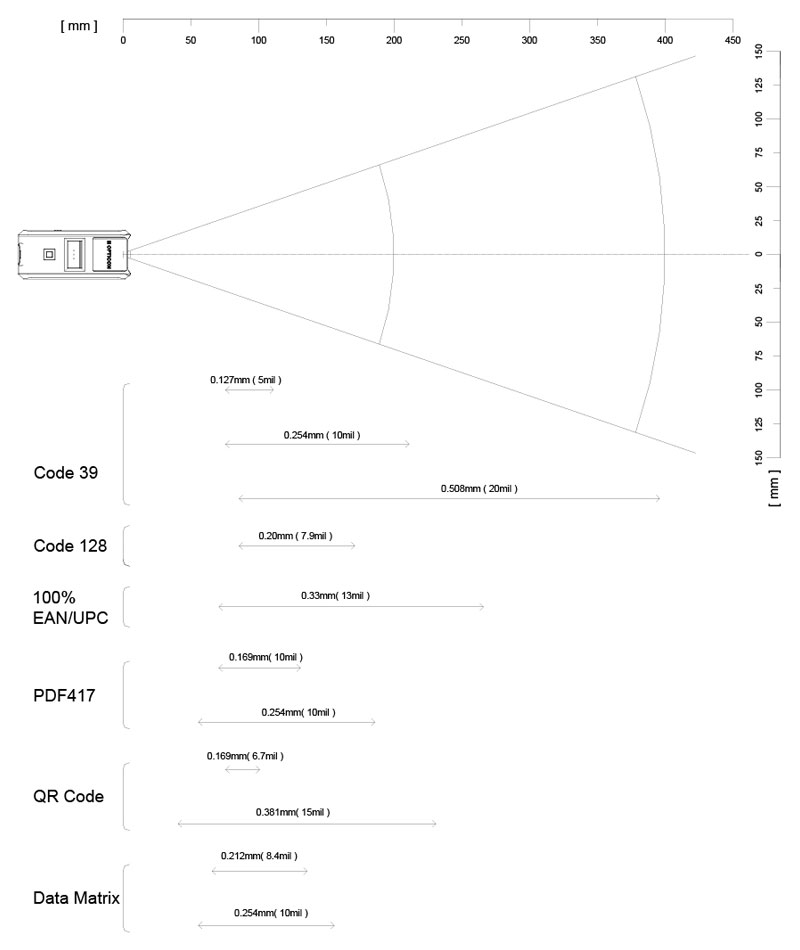

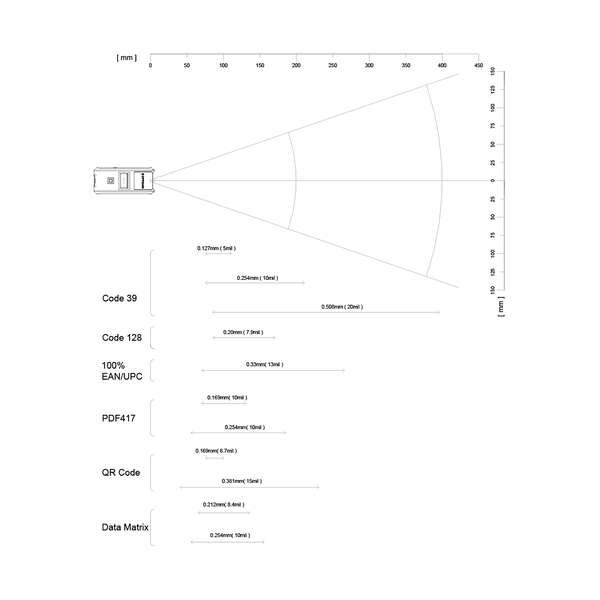

        分解能/深度図[単位:mm]

        仕様

        CPU 32bit CISC/96MHz
        FROM 512Kbyte+32Kbyte
        SRAM 96Kbyte
        FROM (ストレージ) 1Mbyte
        キー方式 2キー: トリガ、ファンクション
        LED 2色2個 (赤・緑)、1色1個 (青)
        ブザー 音量 (3 段階)、音程調整可能
        バイブレータ 強さ (3 段階) 調整可能
        RTC 内容:年月日時分秒誤差:月差±90秒以下
        通信方式 Bluetooth標準規格Ver 2.1
        出力 Bluetooth Power Class2
        通信距離 約10m
        対応Bluetoothプロファイル SPP/HID
        内蔵NFCタグ ISO/IEC 14443 TYPE A、TYPE B、JISX6319-4
        USB Full-Speed 12Mbps(HID/COM) Hi-Power Bus-powered対応
        主電池 リチウムポリマ電池(3.7V、600 mAh)
        連続使用時間 約10時間※動作頻度:10秒毎にバーコードを2回読み取り/通信:Bluetooth SPP、マスターモードで相手機器に常時接続/環境温湿度:25℃常湿/電池の状態:新品の電池を満充電/ブザーの設定:有効、音量最大/振動モータの設定:無効
        給電方法 電磁誘導式無接点給電(専用クレードル)、Micro-USB(付属ケーブル)
        動作 (充電) 電圧範囲 4.5~5.5V
        消費電流 (充電時) 500mA未満
        読み取り光源 電球色 LED×1個
        エイミング光源 シングルライン緑色LED×1個
        読み取り方式 VGA CMOS エリアセンサ方式
        読み取り画素数 30万画素
        画像取得速度 フレーム速度:100fps(最速値)
        フォーカス距離 109.2mm(スキャナ先端からの距離)
        視野角/走査角 水平:約 38.0°、垂直:約28.9°
        読み取りコード (1次元)① UPC-A、UPC-A Add-on、UPC-E、UPC-E Add-on、EAN-13、EAN-13 Add-on、EAN-8、EAN-8 Add-on、JAN-13、JAN-8、Code 39、Tri-Optic、NW-7(CodaBar)、Industrial 2 of 5、Interleaved 2 of 5、S-Code、IATA、Code 93、Code 128
        読み取りコード (1次元)② MSI/Plessey、UK/Plessey、TELEPEN、Matrix 2 of 5、Chinese Post Matrix 2 of 5、Code 11、Korean Postal Authority code、Postal Code
        読み取りコード (GS1/Composite) GS1 DataBar、GS1 DataBar Limited、GS1 DataBar Expanded、Composite GS1 DataBar、Composite GS1-128、Composite EAN、Composite UPC
        読み取りコード (2次元) PDF417、MicroPDF417、Codablock F、QRコード、マイクロQRコード、Data Matrix(ECC 0-140/ECC 200)、MaxiCode(Modes 2 to 5),Aztec Code、Chinese-sensible code
        ピッチ角度 ±70°
        スキュー角度 ±70°
        チルト角度 360°
        移動体読み取り 254m/s(0.33mmEAN/UPC@125mm)
        湾曲面読み取り R ≧ 16mm (NW-7(Codabar) 0.15mm 10桁)R ≧ 20 mm (UPC 0.33mm 12桁)
        PCS 値 0.2以上
        最小分解能 (PCS 0.9 の場合) 0.1mm(Code 39)/0.169mm(GS1 Databar、Composite Code)/0.169mm(PDF417、QR コード、Data Matrix)
        動作温度 -10~50℃
        保存温度 -20~60℃
        動作湿度 20~85%RH(非結露、非氷結)
        保存湿度 20~85%RH(非結露、非氷結)
        耐外乱光 蛍光灯 10,000 lx以下
        耐外乱光 太陽光 100,000lx以下
        耐静電気 非破壊:±15kV(気中放電、直接)/非誤動作:±8kV(気中放電、直接)
        耐落下強度 高さ 1.5mからコンクリート床面に計18回(6面3サイクル)自由落下後、読み取りが可能なこと。
        防塵・防滴 IP54相当

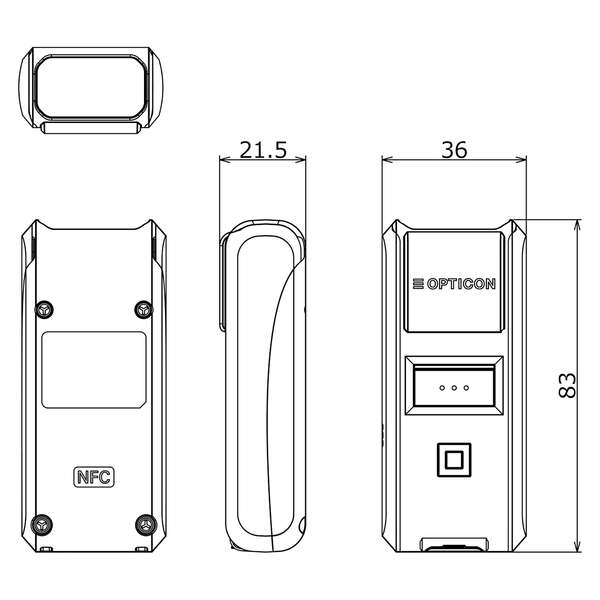

        外形寸法 83.0(D)×36.0(W)×21.5(H) (mm)
        質量 約60g
        環境負荷抑制対応 RoHS 指令
        筐体色 ホワイト
        付属品 Micro-USBケーブル、ネックストラップ
        保証期間 1年間(ケーブル、ストラップを除く)
        • 仕様は予告なく変更する事がありますので、あらかじめご了承ください。
        • このページに掲載されている会社名・製品名等は、一般に各社の商標又は登録商標です。
