ViALOOP をアクセスサーバとして,外出先のPHSやTA端末から接続する例です。

2Bをフルに活用し,PHSやTAを最大20コ登録することができます。

ViALOOPのLAN側にある他のルータからインターネットへのアクセスも可能です。

※ PIAFSを利用する場合の設定は簡単設定ユーティリティではできません。コマンドでの設定となります。

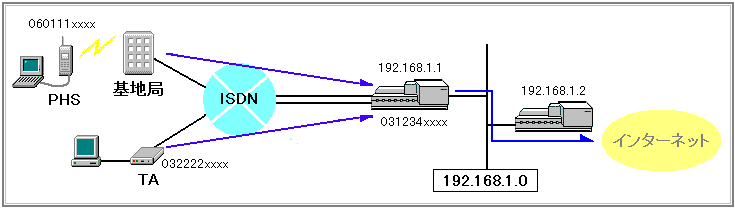

<構成図>


上記構成図でのViALOOP(コマンドによる)の設定

conf#hostname add 1 default=vialoop

conf#wan dual

conf#target add name=phs1 dial=060111xxxx host=default key=nc,piafs1 speed=piafs

conf#target add name=TA1 dial=032222xxxx host=default key=nc,ta1

conf#isdn recvcheck=on multimode=on

conf#isdn -1 dial=031234xxxx

conf#isdn -2 dial=031234xxxx

conf#interface lan addr=192.168.1.1,255.255.255.0

conf#interface isdn1 remote=192.168.1.10,255.255.255.255

conf#interface isdn2 remote=192.168.1.20,255.255.255.255

conf#ipripstatic delete all

conf#ipripstatic add default=192.168.1.2

conf#nat off

conf#exit

configuration modified. save OK ? (y/n): y

please reset#reset

Do you want to continue (y/n)?: y



<PCで設定(ダイヤルアップネットワーク)する際の注意点 >

PHSで接続する端末は,ユーザ名「phs1」,パスワード「piafs1」でViALOOPにダイヤルアップ接続します.

TAで接続する端末は,ユーザ名「TA1」,パスワード「ta1」でViALOOPにダイヤルアップ接続します.

ダイヤルアップ接続すると,PHS端末やTAには,IPアドレス「192.168.1.10」もしくは「192.168.1.20」がViALOOPより割り振られます.
