ViALOOPでは、NAT+(plus)機能により、ダイアルアップ端末型接続で、複数台の端末からインターネット同時接続が可能です。 また、実際は下記の図のようにIPアドレスが割り振られますが、VIALOOPのDHCPサーバ機能を使用すれば、IPアドレスを意識する事なく使用する事が可能です。

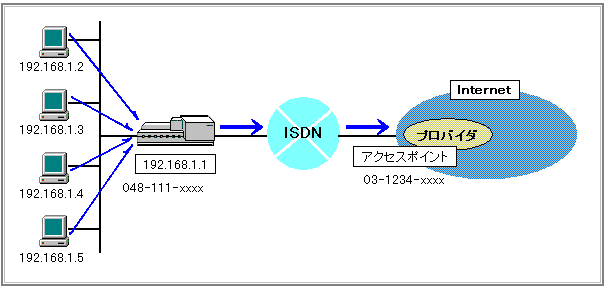

<構成図>


◆プロバイダより提供される接続ID

ユーザID                         1234abcd

パスワード                        himitsu

DNSサーバ                       xxx.xxx.100.1

ドメイン名                         xxx.xxxne.or.jp

アクセスポイントISDN番号   03-1234-xxxx





各PCのTCP/IPの設定

設定を変更していなければViALOOPのDHCPサーバ機能は有効になっています。
ViALOOPのDHCPサーバ機能を使用すると簡単に設定をおこなう事ができます。



ViALOOPのDHCPサーバ機能を使用する場合(Windows95/98)

@[コントロールパネル]→[ネットワーク]を開き、使用するネットワークボードの
 TCP/IPを選択し[プロパティ]をクリック

A「DHCPサーバからIPアドレスを取得する」を選択する。



下記内容を設定します。

〇IPアドレス                    192.168.1.2 〜

〇サブネットマスク           255.255.255.0

〇デフォルトゲートウェイ   192.168.1.1

〇DNS設定                     xxx.xxx.100.1

〇ドメイン名                    xxx.xxx.net.or.jp



設定ユーティリティによる設定



〇接続回線の選択 ISDN回線

〇ISDN回線の設定
                                        ISDN番号: 048111xxxx

サブアドレス: なし

PPP認証を使用する: アカウント(接続ID) 1234abcd

認証パスワード: himitsu

〇接続相手の設定
                                         接続相手の名前: 《接続相手の名前を入力してください》

ISDN番号: 031234XXXX

サブアドレス: なし

バルク転送: しない

〇LANインタフェース
                                  IPアドレス: 192.168.1.1

                サブネットマスクパターン: 255.255.255.0

〇DHCPサーバ設定
                                 本装置のDHCPサーバ 使用する

                                 デフォルトゲートウェイの通知 する

                                 ドメイン名称の通知 する

                                 ドメイン名称 xxx.xxx.net.or.jp

                                 DNSサーバのアドレス 通知する

                                 DNSサーバのアドレス xxx.xxx.100.1




設定内容をファイルに保存し、ViALOOPに設定ファイルを転送する。
