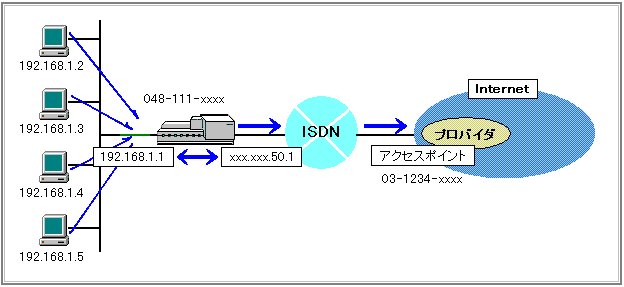

プロバイダーに申請する方法によりますがプロバイダから提供されたグローバルIPアドレス(契約IPアドレス)をユーザネットワークで適用した例です。

複数のプライベートアドレスからグローバルIPアドレスに変換使用します。ISDNの発呼は
ユーザ側からのみとなります。

<設定例>


◆プロバイダより提供される接続ID

ユーザID                           1234abcd

パスワード                         himitsu

アクセスポイントISDN番号   03-1234-xxxx

プロバイダルータIPアドレス  xxx.xxx.50.1/24

サブネットマスク                 255.255.255.240



設定ユーティリティによる設定

〇接続回線の選択               ISDN回線

〇ISDN回線の設定              ISDN番号:          048111xxxx

                                        サブアドレス:      なし

                                        PPP認証:           使用する

                                        認証アカウント:   1234abcd

                                        認証パスワード: himitsu

〇接続相手の設定

                                        接続相手の名前:《接続相手の名前を入力してください》

                                        ISDN番号:           031234xxxx

                                        サブアドレス:       なし

                                        バルク転送:        する

〇LANインタフェース            IPアドレス:           192.168.1.1

                                        サブネットマスク: 255.255.255.0

〇DHCPサーバ設定            ※環境に応じて設定してください。

「完了画面で設定ファイルを一時保存する」

「簡易設定メニューで[拡張設定]」

〇IPアドレス関連の設定   アドレス設定:  IPアドレスあり

                                        IPアドレス:   xxx.xxx.50.1

                                        ネットマスク:  255.255.255.240

                                        NAT+:     使う

                                        IPアドレス:   192.168.1.1

                                        ネットマスク:  255.255.255.0

設定ファイルを更新しViALOOPに設定ファイルを転送する。(設定終了)



コマンドによる設定

conf#wan isdn

conf#hostname add 1 default=1234abcd chapkey=himitsu papkey=himitsu

conf#target add name=<プロバイダ名> dial=031234xxxx host=default

conf#isdn -1 dial=04635678xxxx target=<プロバイダ名>

conf#interface lan addr=192.168.1.1,255.255.255.0

conf#interface isdn1 addr=xxx.xxx.50.1,255.255.255.240

conf#ipripstatic delete all

conf#ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=isdn1

conf#nat on

conf#dhcpserver off 状況によって設定を変更してください

conf#exit

configuration modified. save OK ? (y/n): y

please reset#reset

Do you want to continue (y/n)?: y
