導入編
用語
このマニュアルで使われている用語
このマニュアルでは、一部の表記を除いて以下の用語を使用しています。
用語 | 意味 |
---|---|
本製品 | e-Mesh専用中継器「WSC-X1800GS」を称して「本製品」と表記しています。 |
11ax(Draft) / 11ac / 11n / 11g / 11b / 11a | IEEE802.11ax(Draft) 規格を「11ax(Draft)」、IEEE802.11ac 規格を「11ac」、IEEE802.11n(2.4G/5G)規格を「11n」、IEEE802.11g 規格を「11g」、IEEE802.11b 規格を「11b」、IEEE802.11a 規格を「11a」と省略して表記している場合があります。 |
11bgn | 11n(2.4GHz帯)/ 11g / 11bの略です。 |
11an / ac | 11a / 11n(5GHz帯)/ 11acの略です。 |
e-Meshルーター | 当社独自技術のe-Mesh機能を搭載した無線LANルーターを称して「e-Meshルーター」と表記しています。 |
WiFi子機 | 無線LAN機能を内蔵したパソコン、無線アダプターを取り付けたパソコン、無線コンバーターを接続した機器などを総称して「WiFi子機」と表記しています。また、無線アダプター、無線コンバーターそのものを「WiFi子機」として表記している場合があります。 |
有線クライアント | 有線LAN機能または有線LANアダプターを搭載したパソコンなどを「有線クライアント」と表記しています。 |
このマニュアルで使われている記号
このマニュアルでは、一部の表記を除いて以下の記号を使用しています。
記号 | 意味 |
---|---|
![]() |
作業上および操作上で特に注意していただきたいことを説明しています。この注意事項を守らないと、故障の原因になることがあります。注意してください。 |
![]() |
説明の補足事項や知っておくと便利なことを説明しています。 |
このマニュアルをお読みになる前に
本製品には、印刷物で「かんたんセットアップガイド」「製品情報」の2つのマニュアルが付属しています。
各マニュアルには、以下の内容が記載されています。該当する内容がありましたら、そちらをお読みください。
※マニュアルの改訂により、内容の一部が変更される場合があります。
「かんたんセットアップガイド」の主な内容
- 本製品を使ってインターネットに接続する方法
- 本製品の設定方法について
「製品情報」の主な内容
- 本製品の各部の名称とはたらき
- 本製品の基本情報
- 工場出荷時における設定値および基本仕様
- 注意事項
- 保証規定
- サポートサービスのご案内
MEMO
印刷物のマニュアルが見当たらない場合には
エレコム・ホームページより、最新のPDF版をダウンロードすることができます。
本製品の概要
- IEEE 802.11axテクノロジー搭載
- 超高速Wi-Fi通信を実現するIEEE 802.11axテクノロジー搭載で、複数台同時通信でも安定通信。
- 当社独自のメッシュ技術「e-Mesh」
- チップメーカーと共同開発した独自のメッシュ技術により、快適で安全なメッシュネットワークを自動構築します。
- ハイパワー内蔵アンテナ搭載
- 大手アンテナメーカーであるDXアンテナと共同開発したアンテナにより、すっきりした見た目と快適な通信を両立します。
- バンドステアリング機能
- 2.4GHzと5GHzのうち、混雑していない方の帯域を自動的に判別し、どちらかに接続します。
- MU-MIMO搭載
- 複数端末に別々のデータを送信できるMU-MIMO機能搭載により、端末側がMU-MIMO対応であれば、最大2台と同時通信・処理が可能です。
Downリンク、Upリンク両方に対応しています。
※アップリンクは端末側がWi-Fi 6に対応している必要があります。 - ビームフォーミングZ対応
- 機器を狙い撃ち、離れても電波が届くため、接続する端末がビームフォーミングに対応していれば、今まで電波が届きにくかった場所でも快適にご利用できます。
- WPSボタンを押すだけで簡単接続
- e-Meshルーターと本製品の接続はお互いのWPSボタンを押すだけ。
設定アプリは必要ありません。 - イーサーネットコンバーターとして使える
- テレビやレコーダーなどの有線機器を最大2台まで無線化できます。
設定画面について
本製品には、Webブラウザーから利用できる管理画面(設定ユーティリティ)があります。
表示方法
-
本製品とe-Meshルーターが接続されている状態で、本製品またはe-Meshルーターに接続しているモバイル端末やパソコンのブラウザーを開き、本製品に割り振られているIPアドレスを入力します。
http://(本製品に割り振られているIPアドレス)
- 本製品に割り振られた IPアドレスは、ご使用中のe-Meshルーターから確認してください。
- モバイル端末の場合は、「らくらくコントロール」アプリから簡単に管理画面を開くことができます。詳細は「モバイル端末(スマートフォン・タブレット)の場合」をご確認ください。
- ご利用のブラウザー(Google Chrome など)のバージョンによっては「保護されていない」などの警告が表示される場合がありますが、セキュリティ上問題ありません。そのまま操作を続けてください。
- 本製品とe-Meshルーターが未接続状態のときは、「接続編」の手順でe-Meshルーターに接続してください。
- ファームウェアの更新方法については、「ファームウェア更新」をお読みください。
-
初期設定のログイン名とパスワードでログインします。

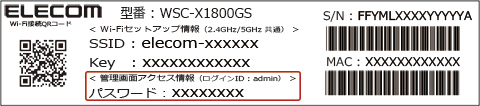

初期設定のログイン名 admin 初期設定のパスワード ランダムな英数字
(「暗号化キーラベル」に記載)
-

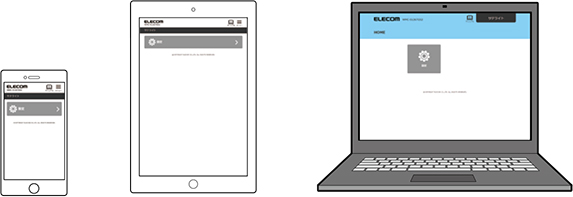

画面サイズによって表示が最適化されますので、お使いの端末によって画面の見え方が異なりますが、内容は同じです。
-
ファームウェアの更新や機能の追加により、表示される画面が異なる場合があります。
