本製品について > 各部の名称とはたらき

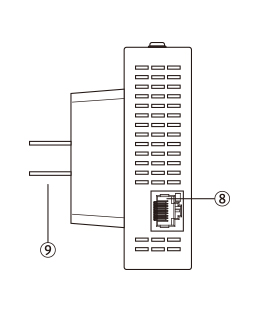

左側面

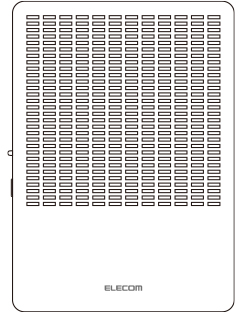

正面

底面

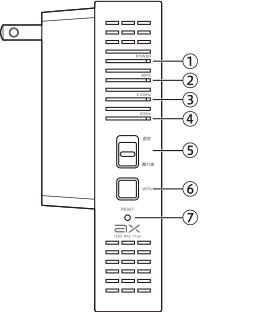

①POWERランプ

赤点灯:
電源投入後、約20秒間赤点灯します。

緑点滅:
通常モードで起動中です。

緑点灯:
通常モードで動作中です。

橙点滅:
離れ家モード™で起動中です。

橙点灯:
離れ家モード™で動作中です。

赤点滅:
初期化中、設定保存中、またはファームウェア更新中です。

消灯:
電源が切れた状態です。

※ 赤点滅中は、電源を絶対に切らないでください。

②WPSランプ

赤点滅(1 秒点灯1 秒消灯):
WPS 機能を実行している状態です。約2 分間点滅します。

消灯:
WPS 機能を実行していない状態です。

※ 赤点滅中は、電源を絶対に切らないでください。

③2.4GHzランプ

ランプの色により親機との通信状態を確認いただけます。

緑点灯:
本製品がもっとも効果的な場所に設置されています。

橙点灯:
本製品と親機の距離が近すぎます。ランプが緑点灯になる場所まで本製品を離してください。

赤点灯:
本製品と親機が離れすぎています。ランプが緑点灯になる場所まで本製品を近づけてください。

消灯:
本製品と親機が接続できていません。本製品を親機に近い場所に移動してください。

④5GHzランプ
⑤動作モード切替スイッチ 本製品の動作モードを選択するスイッチです。
通常モード/ 離れ家モード™から選択できます。
初期値は「通常モード」です。
⑥WPSボタン

2 〜 3 秒長押し:
親機と接続するときに使用します。

本製品と親機の暗号化方式が、WPA3 AESに設定されている場合はWPS機能は使用できません。

⑦RESETボタン このボタンを押し続けるとPOWER ランプが赤点滅し、設定値が初期化されます(工場出荷時の状態に戻ります)。POWER ランプが赤点滅を始めるまで約5 秒かかります。
※ POWERランプ赤点滅中は、電源を絶対に切らないでください。
※詳細は本書「初期化の方法(工場出荷時の状態に戻す方法)」をご確認ください。
※詳細は「不安定なので初期化したい」をご確認ください。
不安定なので初期化したい
⑧LANポート / LANランプ

パソコンやネットワーク機器を、有線LAN で接続するためのポートです。ポートには、ランプがついています。

緑点灯:
有線LAN 接続のパソコンやネットワーク機器とリンクが確立状態、または、データ転送中です。

消灯:
ケーブルが未接続の状態です。

⑨ACプラグ コンセントに接続します。
