本製品をお使いのルーター（親機）に接続する　※WPSボタンを使う

Step1 本製品の準備をしよう

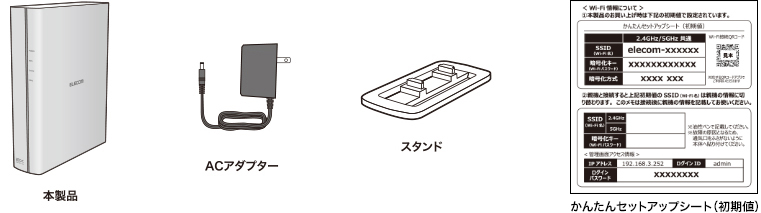

1. 中身を確認します。



   MEMO

   設置方法（タテ置き/壁掛けスタンドの使用方法）はこちらをご覧ください。

2. お住まいの環境にあわせて動作モードを選択します。

   お住まいの環境にあわせて動作モードを選択します。
   通常モードと離れ家モード_®は、本体側面のスライドスイッチで切り替えることが可能です。

   同じ建物内で中継をしたい方	通常モード（初期値）のまま設定を進めてください。
   異なる建物間で中継をしたい方	離れ家モード®へ切り替えて設定を進めてください。



   注意

   • 異なる建物間での中継を通常モードでおこなうと法律違反となる場合があるため、必ず離れ家モード_®に切り替えてからご利用ください。
   • 離れ家モード_®は5GHzのW56帯のチャンネルと2.4GHzの両方が使える設定にしたWi-Fiルーターでご利用ください。
   • 設定方法はお使いのルーターの取扱説明書などをご確認ください。

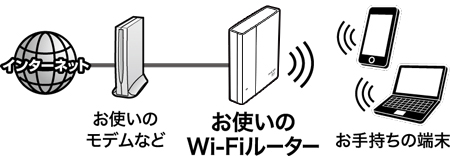

3. ルーターがインターネット接続出来ていることを確認します。

   インターネット接続について、以下の3点をご確認ください。

   • 本製品は、Wi-Fiルーターに接続するWi-Fi中継器です。
   • お客様とプロバイダーとの間で契約が結ばれており、インターネット回線が開通していることが使用条件となります。
   • お使いのWi-Fiルーター（親機）の近くで、スマートフォンやパソコンなどお手持ちの端末をインターネットにWi-Fi接続できている状態であることをご確認ください。



   本製品のSSID（Wi-Fi名）と初期設定の情報を確認

   本製品とお使いのルーターを接続するとSSID（Wi-Fi名）はお使いのルーターの情報に切り替わります。
   お使いのルーターの情報を同梱の「かんたんセットアップシート（初期値）」に 記載してお使いください。本製品の重要な情報です。大切に保管してください。



   注意

   本製品は電気通信事業者（移動通信会社、固定通信会社、インターネットプロバイダーなど）の通信回線（公衆無線 LAN を含む）に直接接続することができません。本製品をインターネットに接続する場合は、必ずルーターなどを経由し接続してください。

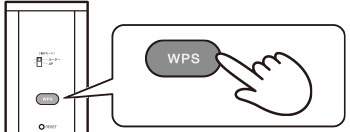

4. お使いのルーターのWPSボタンをご確認ください。

   お使いのルーターにWPSボタンがない、またはお使いのルーターの暗号化方式がWPA3 AESの場合は、WPSに非対応となりますので「手動で接続する方法」へお進みください。

   重要



Step2 本製品とお使いのルーター（親機）を接続しよう

WPSボタンで接続する場合

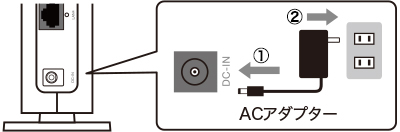

1. 本製品の電源を入れます。

   本製品にACアダプターをつなぎ、つづいてコンセントに接続します。

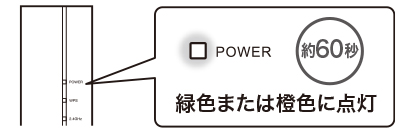

   本製品の正面にあるPOWERランプが緑色または橙色に点灯します。
   （約60秒かかります）



2. お使いのルーターを操作します。

   お使いのルーターのWPSボタンなどを押して、WPS機能を起動します。



   MEMO

   お使いのルーターのWPSボタンの位置やWPS機能の起動方法については、お使いのルーターの取扱説明書などをご覧ください。

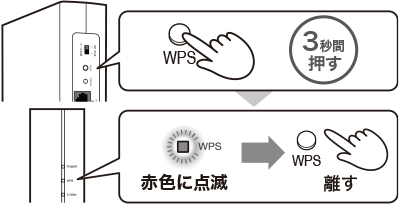

3. [2]の操作完了から、2分以内に本製品を操作します。

   本製品のWPSボタンを3秒間、指で押します。
   WPSランプが赤色に点滅を始めたらボタンから指を離します。

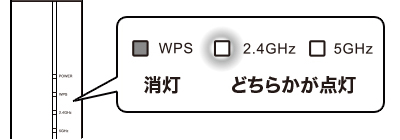

4. 本製品のランプの状態を確認します。

   本製品の2.4GHzまたは5GHzランプのどちらかが点灯し、WPSランプが消灯します。
   （約1〜2分かかります）
   ※2.4GHzまたは5GHzのどちらか最適な周波数に自動的に接続されます。



   約1〜2分たっても2.4GHz/5GHzランプが点灯しない場合

   お使いのルーターの設置場所に本製品をさらに近づけて、[1]から再度操作をおこなってください。
   再度繰り返しても接続できないときは、「手動で本製品（通常）をお使いのルーターに接続する」の設定をおこなってください。
   離れ家モード_®の場合は、お使いのルーターの設定をご確認、または「手動で本製品（離れ家）をお使いのルーターに接続する」をご確認ください。

   重要

   WPSランプが赤点滅中は、電源を絶対に切らないでください。

5. 本製品の電源を、いったん切ります。（ACアダプターをコンセントから取り外します）

   重要

   お使いのルーターは、電源を切らないでください。

Step 3 本製品を適切な場所に設置しよう

1. 本製品をお使いのルーター（親機）とお使いの端末の中間付近に移動し、電源を入れます。

   本製品を使いたい場所にあるコンセントに接続します。
   正面にあるPOWERランプが緑色または橙色に点灯します（約60秒かかります）。その後、本製品の2.4GHzまたは5GHzランプのどちらかが点灯します。

   通常モード時



   離れ家モード_®時




   ※本製品を離れ家内、母屋のお使いのルーターに近い位置に設置してください。

2. 本製品のランプで最適な設置場所を確認します。

   2.4GHzまたは5GHzランプの色で接続状況をご確認ください。

   緑点灯	〇	本製品が最も効果的な場所に設置されています。
   橙点灯	△	本製品とお使いのルーターの距離が近すぎます。ランプが緑点灯になる場所まで本製品を離してください。
   赤点灯	×	本製品とお使いのルーターの距離が離れすぎています。ランプが緑点灯になる場所まで本製品を近づけてください。
   消灯	圏外	本製品とお使いのルーターが接続されていません。本製品をよりお使いのルーターに近い場所に移動してください。

Step 4 インターネットへの接続を確認しよう

1. 本製品の近くで、インターネットに接続します。
   Wi-Fi接続はお使いの端末、パソコンによって個別に設定します。

   重要

   Wi-Fi接続情報はお使いのルーターの情報に切り替わっています。接続の際は、必ずお使いのルーターのWi-Fi接続情報で接続してください。
   ※Wi-Fi接続情報＝SSID（Wi-Fi名）/暗号化キー（Wi-Fiパスワード）
   ※本製品のWi-Fi接続情報では接続できませんのでご注意ください。
   ※本製品から出力されるSSID（Wi-Fi名）は、設定画面より変更することができます。

2. インターネットの接続の確認をします。

   確認

   Wi-Fi接続した端末から、WEBブラウザーを起動し、インターネットに接続します。（例として https://www.elecom.co.jp/）
   ※WEBブラウザーはSafari、Google Chrome、Microsoft Edge など。



   確認の後

   確認のホームページが表示された場合

   本製品を使ってWi-Fi接続できています。
   →以上で、本製品のセットアップは完了です。
