接続編

インターネットに接続する（ルーターモード）

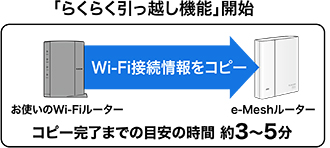

らくらく引っ越し機能を使うメリット

お使いのWi-Fiルーターの「Wi-Fi接続情報」をe-Meshルーターにコピーすることができます。
接続端末（スマートフォン、パソコン、タブレット端末など）に1台ずつWi-Fi設定をやり直すことなく、スムーズにお使いいただけます。

MEMO

本製品のランプの状態
e-Meshルーター正面のスライドパネルを引き上げると4つのランプの状態を確認できます。
スライドパネルを外して作業してください。

Step1 本製品の準備をしよう

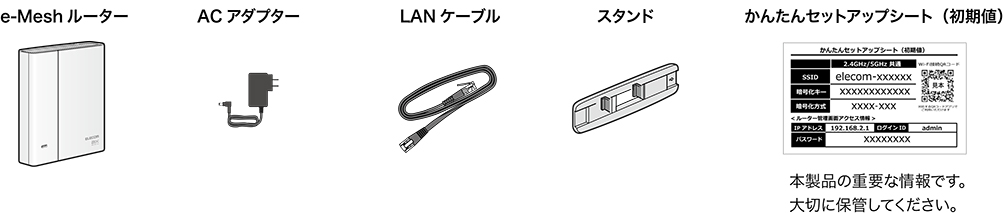

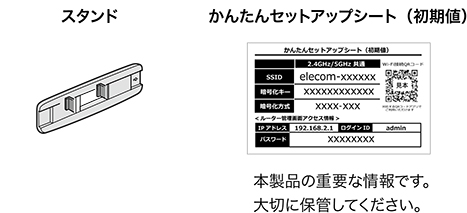

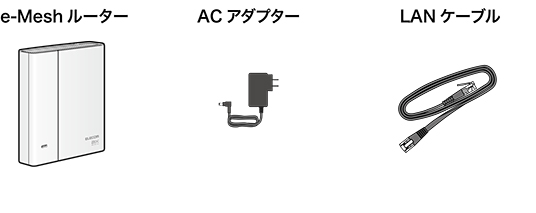

1. 中身を確認します。



   MEMO

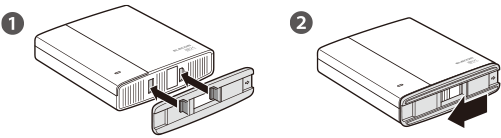

   スタンドの取り付け方法（タテ置き）
   本製品付属のスタンドを装着してください。
   詳しくは設置説明書をご覧ください。



2. インターネット契約の書類を用意します。

   「プロバイダー」とは、インターネットにつなげるために、各家庭でご契約されている事業者の総称です。
   ※ケーブルテレビとご契約されている場合はプロパイダー契約を兼ねている場合があります。



   MEMO

   ご利用のプロバイダーや書類がわからない場合
   エレコムのサポートページをご覧ください。
   http://qa.elecom.co.jp/faq_detail.html?id=7451

Step2 e-Mesh ルーターを設置しよう

e-Meshルーターを初めて設置する場合

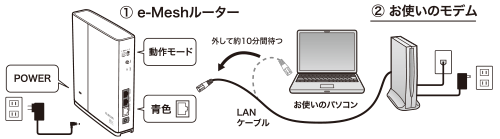

設置図

重要

①のe-Meshルーターは、電源を入れずに作業を始めてください。
②のお使いのモデムは、電源を切って作業を始めてください。

1. e-Meshルーター背面にある動作モードの切り替えスイッチを「ルーター」に合わせます。



   その他のモードでご使用になる場合は、以下のページを参照してください。

   AP（アクセスポイント）モード	有線ルーターが別にすでに設置されている状態で、本製品で無線LAN接続をしたい場合。 詳細
   中継器モード	すでに設置している別のe-Meshルーターの電波を中継して通信範囲をより広くします。 詳細

2. お使いのパソコンからLANケーブルを外し、約10分間待ちます。



3. 2で外したLANケーブルをe-Meshルーター背面にある「青色」の挿し込み口につなぎます。



4. お使いのモデムの電源を入れます。
   続いて、e-MeshルーターにACアダプターをつなぎ、電源を入れます。



5. e-Meshルーター正面にあるPOWERランプが緑色に点灯します。
   （約2分かかります）



6. 本製品に無線接続します。

   Wi-Fi設定画面を開き、本製品のSSIDを選択して接続するか、端末が対応している場合は、WPS機能で接続します。WPS機能を使用しない場合は、接続 に暗号化キーが必要になります。本製品付属のかんたんセットアップシート（初期値）をご確認ください。

   • 接続方法は「本製品に無線LANで接続する」を参照してください。
     本製品に無線LANで接続する
   • 端末別の接続方法は、別紙「かんたんセットアップガイド」を参照してください。
   • iOS11以降の端末をお使いの場合は、かんたんセットアップシートの「Wi-Fi接続QRコード」を標準のカメラアプリで読み込むと、簡単に接続することができます。

   接続が完了したら、
   Step3 インターネットへの接続を確認しよう

他のWi-Fiルーターからe-Meshルーターに交換する場合

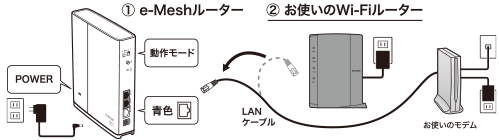

設置図

重要

①のe-Meshルーターは、電源を入れずに作業を始めてください。
②のお使いのWi-Fiルーターは、電源を入れたまま作業を始めてください。

本製品のランプの状態
e-Meshルーター正面のスライドパネルを引き上げると4つのランプの状態を確認できます。
スライドパネルを外して作業してください。

1. e-Meshルーター背面にある動作モードの切り替えスイッチを「ルーター」
   に合わせます。



2. お使いのWi-FiルーターからLANケーブルを外し、e-Meshルーター背面にある「青色」の挿し込み口につなぎます。



3. e-MeshルーターにACアダプターをつなぎ、電源を入れます。



4. e-Meshルーター正面にあるPOWERランプが緑色に点灯します。
   （約2分かかります）

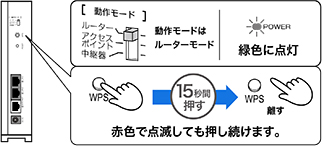

5. e-Meshルーターのランプの状態を確認します。
   POWERランプが緑色に点灯していることを確認し、e-MeshルーターのWPSボタンを約15秒間指で押し続けた後、指を離します。

   重要

   押してから数秒後に、WPSランプが赤色の点滅を始めますが、そのまま押し続けてください。



6. e-Meshルーターが「らくらく引っ越し機能」の準備をしていることを確認します。
   「WPS」ランプが「2秒点灯・1秒消灯」を繰り返している状態と、「2.4GHz」「5GHz」ランプがどちらも消灯していることを確認します。



7. お使いのWi-FiルーターのWPSボタンなどを押して、WPS機能を起動します。
   お使いのWi-FiルーターからWi-Fi接続情報のコピーが開始されます。
   ※お使いのWi-FiルーターのWPSボタンの位置やWPS機能の起動方法については、お使いのWi-Fiルーターの取扱説明書等をご覧ください。

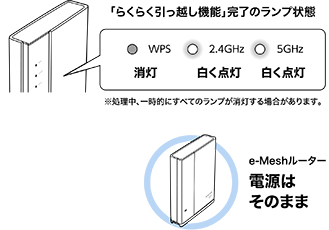

8. e-MeshルーターへWi-Fi接続情報のコピーが完了したことを確認します。
   「らくらく引っ越し機能」が完了し、e-Meshルーターの「WPS」ランプが消灯、「2.4GHz」「5GHz」ランプがどちらも白く点灯することを確認します。
   ※お使いのスマートフォン、タブレット端末およびパソコン上ではこれまで使用していたWi-FiルーターのSSIDが表示されます。

   ランプが正常に点灯しない場合は、1の手順からやり直すか、もしくは「本製品に無線LANで接続する」の手順でWi-Fi接続を行ってください。

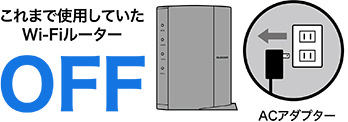

9. お使いのWi-Fiルーターの電源を切ります。
   これまで使用していたWi-FiルーターのACアダプターをコンセントから取り外し、電源を切ります。



Step3 インターネットへの接続確認をしよう

確認1

e-Meshルーター正面のスライドパネルを引き上げ、表示されているランプの状態をご確認ください。

確認2

Wi-Fi接続した端末から、WEBブラウザーを起動し、インターネットに接続します。（例として https://www.elecom.co.jp/）
※WEBブラウザーはGoogle Chromeなど。

確認1、確認2の後

確認2のホームページが表示された場合

e-Meshルーターを使ってWi-Fi接続できています。
→以上で、e-Meshルーターのセットアップは完了です。

「かんたんセットアップ4」が起動した場合

プロバイダーによって、自動的に右の画面が出ます。
→「かんたんセットアップ4を設定」の手順へ進みます。

インターネットにつながらず、「かんたんセットアップ４」も起動しない場合

以下のURLにアクセスし、「かんたんセットアップ４」等のキーワードを入力してください。
http://qa.elecom.co.jp/

かんたんセットアップ4を設定する

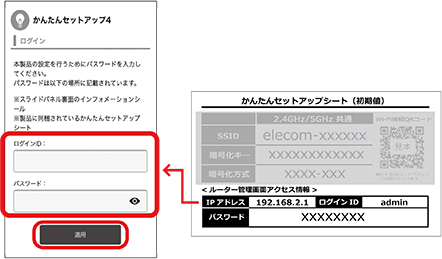

1. 「かんたんセットアップ4」画面に、ログインID・パスワードを入力します。
   「かんたんセットアップシート（初期値）」に記載されているログインIDおよびパスワードを入力し、［適用］をタップします。
   ※ご利用のWEBブラウザー（Google Chrome など）のバージョンによっては「保護されていない」などの警告が表示される場合がありますが、セキュリティ上問題はありません。そのまま操作を続けてください。



2. 回線種別を選択します。
   ［自動設定］をタップします。



3. プロバイダー情報を設定します。
   ご契約の回線によって、表示される画面が異なります。
   表示された画面に従って、必要な情報を入力してください。

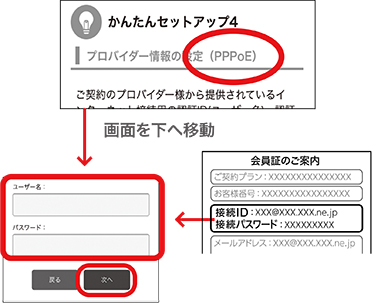

   「プロバイダー情報の設定（PPPoE）」と表示された場合

   ご契約のプロバイダーから提供された書類に記載されているユーザー名およびパスワードを入力し、［次へ］をタップします。

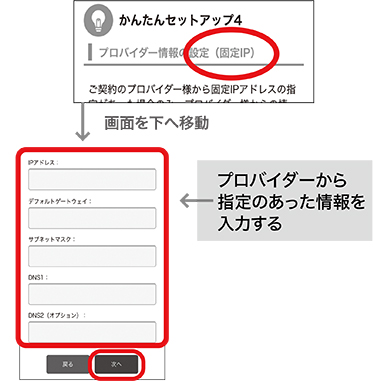

   「プロバイダー情報の設定（固定IP）」と表示された場合

   ご契約のプロバイダーから提供された書類に記載されている情報に従い、各項目を入力し、［次へ］をタップします。

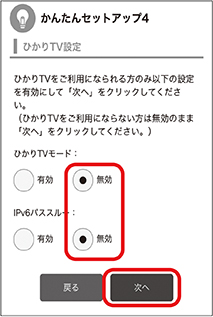

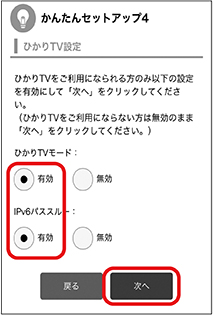

4. ひかりTVの設定をします。
   表示された画面に従って、必要な情報を入力してください。

   ひかりTVをご利用の方

   2つとも［有効］をタップし、
   ［次へ］をタップします。



   ひかりTVをご利用されない方

   そのまま［次へ］をタップします。
   設定の変更は不要です。



   ※ウイルスクリアなどIPv6 通信を利用したサービスをご利用、
   ご契約の場合は［IPv6 パススルー］を［有効］にしてください。

   画面に「基本セットアップ完了」と表示されたら、設定完了です。



5. インターネットに接続できることを確認します。
   Wi-Fi接続した端末から、WEBブラウザーを起動し、インターネットに接続します。
   （例として https://www.elecom.co.jp/）
   ※WEBブラウザーはGoogle Chromeなど。

   以上で、e-Meshルーターのセットアップは完了です。

   MEMO

   インターネットに接続できない場合
   e-Meshルーターを初期化し、「Step2 手順5」から設定し直してください。
   ※初期化の方法については、別紙「製品情報」をご参照ください。

本製品に無線LANで接続する

本製品に新たにWi-Fi子機（端末）を無線接続する場合に、必要な設定です。
すでに無線接続済みの場合は、本設定は不要です。

Wi-Fi子機（端末）から本製品に接続する方法は、おもに以下の3通りあります。
※モバイル機器やパソコンの接続方法の詳細は、付属の別紙「かんたんセットアップガイド」をご参照ください。

WPSプッシュボタン方式

Wi-Fi子機（端末）がWPSプッシュボタン方式に対応している場合は、一番簡単な方法です。

WPS PINコード方式

Wi-Fi子機（端末）がWPS PINコード方式に対応している場合は、この方法で接続します。設定画面を開く必要があるため、最初の1台を接続するときは「WPSプッシュボタン方式」または「手動設定」で接続してください。

手動接続

Wi-Fi子機（端末）がWPS機能に対応していない場合は、この方法で接続します。

WPSプッシュボタン方式で接続する

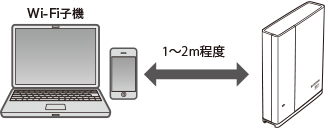

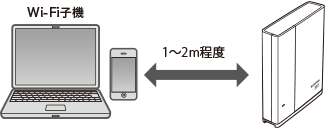

1. Wi-Fi子機（端末）を、本製品と確実に通信できる場所に用意します。



2. Wi-Fi子機（端末）の説明書をお読みになり、Wi-Fi子機（端末）側が「WPS」を実行できるように準備します。

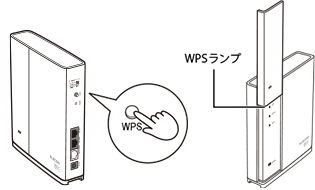

3. 本製品の背面にあるWPSボタンを2～3秒間長押しします。

   • WPSランプが赤点滅し、WPS対応のWi-Fi子機（端末）の接続を待つ状態になります。
   • 接続は、WPSランプの点滅中に完了する必要があります。



   MEMO

   • WPSランプが赤色に点滅しない場合は、再度押してください。
   • 接続が完了するか、一定時間（約2分間）が過ぎるとWPSランプは消灯します。

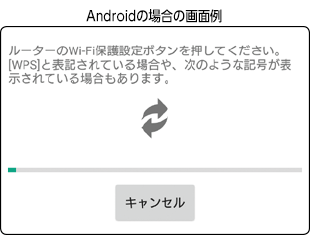

4. Wi-Fi子機（端末）側のWPSボタンを指定された時間だけ押します。

   • 本体に設定ボタンがないモデルでは、ユーティリティの［WPS］ボタンをクリック（タップ）します。
   • ユーティリティによっては、［PBC］など、表記が異なることがありますので、Wi-Fi子機（端末）の説明書をお読みください。
   • 本製品と子機側の接続が完了すると、WPSランプが消灯します。

5. 設定後、Wi-Fi子機（端末）がインターネットに接続できることを確認してください。

WPS PIN方式で接続する

WPS機能のPINコード方式で設定します。
ルーター側のPINコードを使用する場合については、Wi-Fi子機（端末）のマニュアルを参照してください。

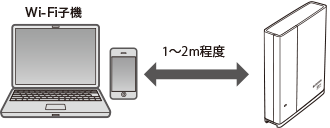

1. Wi-Fi子機（端末）を、本製品と確実に通信できる場所に用意します。



2. Wi-Fi子機（端末）の説明書をお読みになり、Wi-Fi子機（端末）のPINコードをメモします。

3. 本製品に接続しているパソコンなどでWEBブラウザーを起動し、以下のページを開きます。

   ご利用のブラウザー（Google Chromeなど）のバージョンによっては「保護されていない」などの警告が表示される場合がありますが、セキュリティー上問題ありません。そのまま操作を続けてください。

   http://192.168.2.1/

4. 認証画面が表示されますので、以下のようにログインIDとパスワードを入力し、［OK］を選択します。
   （初期値の場合）

   ログインID	admin
   パスワード	スライドパネル裏側に貼ってある暗号化キーラベル、または付属のかんたんセットアップシート（初期値）に記載されているパスワードを入力します。

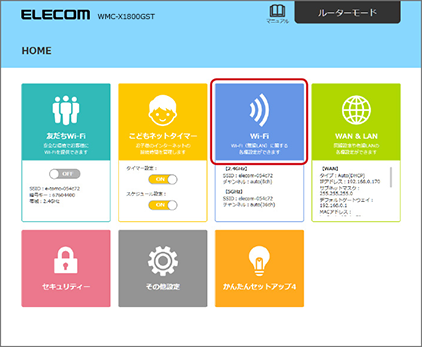

5. 設定画面のHOME画面が表示されますので、「Wi-Fi」を選択します。

   ログイン認証の画面が表示されたら「ログインID」と「パスワード」を入力してください。

   拡大

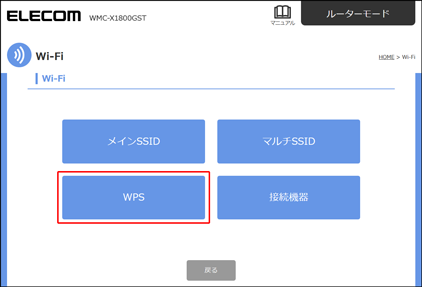

6. 「Wi-Fi」画面が表示されますので、「WPS」を選択します。

   拡大

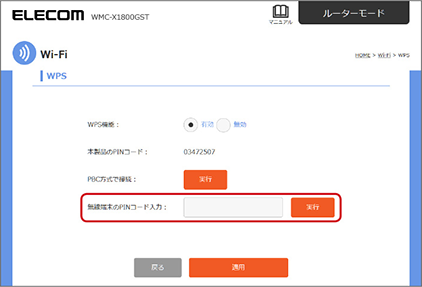

7. 「WPS」画面が表示されますので、「無線端末のPINコード入力」にWi-Fi子機（端末）のPINコードを入力し、「実行」を選択します。

   拡大

8. 設定後、Wi-Fi子機（端末）がインターネットに接続できることを確認してください。

手動設定で接続する

WPS機能を持たないWi-Fi子機（端末）の場合は、Wi-Fi子機（端末）側の設定ツールを使って、必要な設定を手動で行います。

1. Wi-Fi子機（端末）を、本製品と確実に通信できる場所に用意します。



2. Wi-Fi子機（端末）の管理画面（設定ユーティリティ）を起動します。

   OS標準の無線LAN機能の場合も、SSIDの一覧を表示させます。

3. 管理画面（設定ユーティリティ）のリスト上に表示されたSSIDの中から、本製品のSSIDを選択して、暗号化キーを入力します。

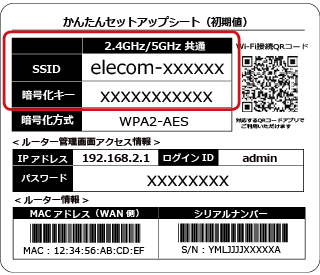

   本製品のSSIDと暗号化キーは、スライドパネル裏側の暗号化キーラベル、または別紙「かんたんセットアップシート(初期値)」に記載されています。

   詳しくは下記ボタンから弊社WEBページをご覧ください。
   製品Q&A「無線（Wi-Fi）接続方法」



4. 設定後、無線LAN経由でインターネットにアクセスするなどして、接続できていることを確認します。

その他のモードで接続する

動作モードを設定する

本製品はルーターモードの他、使用用途に応じて以下の動作モードに設定することができます。

※こどもネットタイマー3などの機能はルーターモードのみでご利用いただけます。

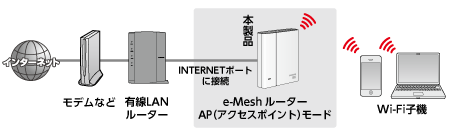

AP（アクセスポイント）モードに設定する

ネットワーク内に有線ルーターが別に動作している場合などに、本製品を使って無線LAN接続をすることができます。

1. ACアダプターのプラグを本体から抜いて電源を切ります。

2. 本製品背面の動作モード切り替えスイッチを「アクセスポイント」に合わせます。



3. 本製品のLANポートと有線LANルーターをLANケーブルで接続します。



4. ACアダプターのプラグを本体に挿し直します。

   ランプが以下の状態になるまで、1～2分待ちます。

   2.4GHz/5GHzランプ	白点灯
   POWERランプ	青点灯

5. Wi-Fi子機から本製品に無線接続し、ネットワークに接続できることを確認します。

   本製品のSSIDと暗号化キーは、スライドパネル裏側の暗号化キーラベル、または別紙「かんたんセットアップシート(初期値)」に記載されています。

中継器モードに設定する

すでに設置している別のe-Meshルーターの電波を中継して通信範囲をより広くします。

1. ACアダプターのプラグを本体から抜いて電源を切ります。

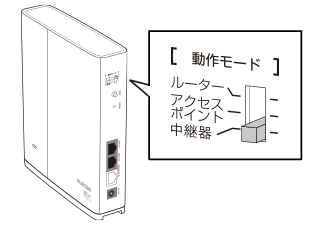

2. 本製品背面の動作モード切り替えスイッチを「中継器」に合わせます。



3. ACアダプターのプラグを本体に挿し直します。

   ランプが以下の状態になるまで、1～2分待ちます。

   2.4GHz/5GHzランプ	消灯
   POWERランプ	黄点灯

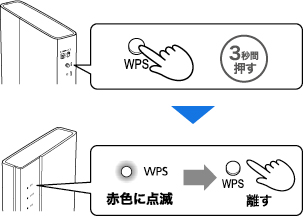

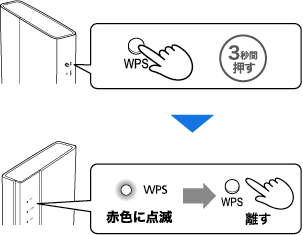

4. ご利用中のe-MeshルーターのWPSボタンを3秒間、指で押します。
   「WPS」ランプが赤色に点滅を始めたらボタンから指を離します。

   MEMO

   本手順やWPSボタンの位置はe-Meshルーターの型番（モデル）により異なる場合があります。詳しくはご利用中のe-Meshルーターのマニュアルをご参照ください。



5. 手順2の操作完了から2分以内に、本製品のWPSボタンを3秒間、指で押します。
   「WPS」ランプが赤色に点滅を始めたらボタンから指を離します。



6. 本製品のランプの状態を確認します。
   本製品の「2.4GHz」 または「5GHz」 ランプのどちらかが点灯し、「WPS」ランプが消灯します。（約2分かかります）

   約2分経っても2.4GHz/5GHz ランプが点灯しない場合

   ご利用中のe-Meshルーターの設置場所に本製品をさらに近づけて、手順1から再度作業を行ってください。



7. 本製品の電源をいったん切ります。

   重要

   ご利用中のe-Meshルーターは、電源を切らないでください。

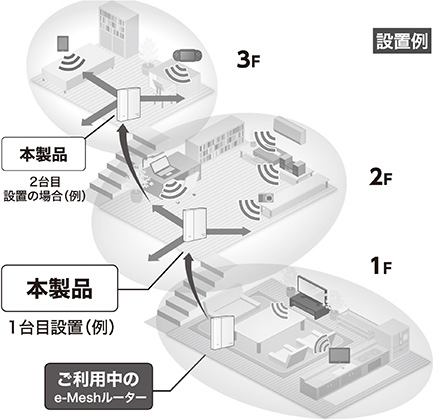

8. 本製品をインターネットにWi-Fi接続したい場所の近くに移動して設置します。

   ＜設置例1＞

   リビングのe-Meshルーターから子供部屋に電波が届かない場合
   リビングと子供部屋の中間付近に設置

   ＜設置例2＞

   1階のe-Meshルーターから2階の書斎に電波が届かない場合
   1階と2階につながる階段付近に設置

   ＜設置例3＞

   リビングのe-Meshルーターからお風呂場に電波が届かない場合
   お風呂場の近くに設置
   ※本製品は防水仕様ではありません。水が掛からない場所に設置してください。

   ＜設置例4＞

   2階の本製品から3階の寝室に電波が届かない場合
   2階と3階につながる階段付近に2台目の本製品を設置

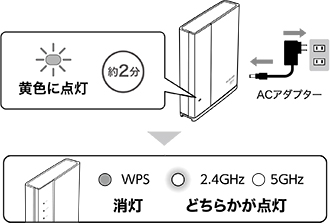

9. 本製品の電源を入れます。

   本製品にACアダプターをつなぎ、電源を入れます。
   正面にあるPOWER ランプが黄色に点灯します。
   （約2 分かかります）
   POWER ランプ黄点灯から約1分後、本製品の「2.4GHz」
   または「5GHz」ランプのどちらかが点灯し、「WPS」ランプが消灯します。



   「2.4GHz」または「5GHz」ランプの色で接続状況をご確認ください。

   緑点灯	○	本製品が最も効果的な場所に設置されています。
   黄点灯	△	e-Meshルーターと本製品の距離が近すぎます。 ランプが緑点灯になる場所まで本製品を離してください。
   赤点灯	×	e-Meshルーターと本製品の距離が離れすぎています。 ランプが緑点灯になる場所まで本製品を近づけてください。
   消灯	圏外	e-Meshルーターと本製品が接続できていません。 本製品をよりe-Meshルーターに近い場所に移動してください。

   POWERランプ黄点灯から約１分経っても、2.4GHz/5GHzランプが点灯しない場合

   ご利用中のe-Meshルーターから電波を受信できていない可能性があります。
   → e-Meshルーターにさらに近づけるなど本製品の設置場所を調整してください。
   → テレビなど、ノイズの発生する可能性がある機器から、本製品を離して設置してください

10. 本製品の近くでインターネットに接続します。

    Wi-Fi接続した端末から、WEBブラウザーを起動し、インターネットに接続します。
    （例として https://www.elecom.co.jp/）
    ※ WEBブラウザーはGoogle Chromeなど。
    以上で、本製品のセットアップは完了です。

    ホームページが表示されない場合

    ご利用中のe-Meshルーターがインターネットに接続されていない可能性があります。

e-Mesh専用中継器と接続する

e-Mesh専用中継器のマニュアルをご参照ください。
e-Mesh専用中継器ユーザーズマニュアル
