付録編

安全上のご注意

製品を正しく安全に使用するための重要な注意事項を説明しています。
必ずご使用前にこの注意事項を読み、記載事項にしたがって正しくご使用ください。

本製品は、人命にかかわる設備や機器、および高い信頼性や安全性を必要とする設備や機器(医療関係、航空宇宙関係、輸送関係、原子力関係)への組み込みは考慮されていません。これらの機器での使用により、人身事故や財産損害が発生しても、弊社はいかなる責任も負いかねます。

表示について

この「安全上のご注意」では以下のような表示(マークなど)を使用して、注意事項を説明しています。
内容をよく理解してから、本文をお読みください。

この表示を無視して取り扱いを誤った場合、使用者が死亡または重傷を負う危険性がある項目です。
この表示を無視して取り扱いを誤った場合、使用者が傷害を負う危険性、もしくは物的損害を負う危険性がある項目です。
丸に斜線のマークは何かを禁止することを意味します。丸の中には禁止する項目が絵などで表示されている場合があります。
塗りつぶしの丸のマークは何かの行為を行なわなければならないことを意味します。丸の中は行なわなければならない行為が絵などで表示されている場合があります。

  • 本体から異臭や煙が出たときは、ただちに電源を切り、電源プラグをコンセントから抜いてください。
    そのまま使用を続けると、感電・火災の恐れがあります。使用を中止して販売店にご相談ください。

  • 分解はしないでください。
    ケースは絶対に分解しないでください。感電の危険があります。分解の必要が生じた場合は販売店にご相談ください。

  • 本体内部に異物を入れないでください。
    金属を挿し込んだり、水などの液体が入らないよう注意してください。感電、火災、故障の原因となります。万一異物が入った場合は、ただちに電源を切り販売店にご相談ください。

  • 落雷の恐れがあるときや雷発生時は、いったん電源を切って使用を中断してください。
    感電、火災、故障の原因となります。

  • 製品に同梱されているACアダプターまたは電源プラグは他の電子機器に使用しないでください。
    仕様の違いにより、火災・故障の原因となります。

  • 以下に該当するACアダプターや電源ケーブル、信号ケーブルを本製品に使わない。

    • 付属以外のもの
    • 弊社が指定する仕様、型番以外のもの

    仕様が合わないACアダプター・ケーブル等を接続すると、本製品が故障・発煙・発火する恐れがあります。

  • 水気の多い場所での使用、濡れた手でのお取り扱いはおやめください。

    感電・火災の原因となります。

  • 表示された電源で使用してください。
    ACアダプターまたは電源プラグは必ずAC100Vのコンセントに接続してください。

  • ACアダプターまたは電源コードはていねいに扱ってください。
    ACアダプターまたは電源コードは破損しないよう十分にご注意ください。
    コード部分を持ってコンセントを抜き挿ししたり、コードの上に物を載せると、被覆が破れて感電・火災の原因となります。

  • ACアダプターまたは電源コードは、定格容量を超えてタコ足配線したり、何本もの延長したテーブルタップに接続して使用しないでください。
    火災の原因となります。なるべくコンセントに直接接続してください。

  • ACアダプターまたは電源コードのコードは必ず伸ばした状態で使用してください。
    束ねた状態で使用すると、過熱による火災の原因となります。

  • 心臓ペースメーカーを使用している人の近く、または医療機器の近くなどで本製品を含む無線LANシステムを使用しない。
    心臓ペースメーカーや医療機器に影響を与え、最悪の場合、生命に危険を及ぼす恐れがあります。

  • 通気口はふさがないでください。
    過熱による火災・故障の原因となります。

使用上のご注意

  • 高温・多湿の場所、長時間直射日光の当たる場所での使用・保管は避けてください。
  • 屋外で使用しないでください。
  • 周辺の温度変化が激しいと内部結露によって誤動作する場合があります。
  • 本体は精密な電子機器のため、衝撃や震動の加わる場所、または加わりやすい場所での使用・保管は避けてください。
  • ラジオ・テレビ等の近くで使用すると、ノイズを与えることがあります。また、近くにモーター等の強い磁界を発生する装置があると、ノイズが入り、誤動作する場合があります。必ず離してご使用ください。
  • 本製品の仕様および価格は、製品の改良等により予告無しに変更する場合があります。
  • 本製品に付随するドライバー、ソフトウェア等を逆アセンブル、逆コンパイルまたはその他リバースエンジニアリングすること、弊社に無断でホームページ、FTPサイトに登録するなどの行為を禁止させていただきます。
  • 本製品を使用した結果によるお客様のデータの消失、破損など他への影響につきましては、上記にかかわらず責任は負いかねますのでご了承ください。重要なデータについてはあらかじめバックアップするようにお願いいたします。

このマニュアルについて

  • このマニュアルの著作権は、エレコム株式会社が所有しています。
  • このマニュアルの内容の一部または全部を無断で複製 / 転載することを禁止させていただきます。
  • このマニュアルの内容に関しては、製品の改良のため予告なしに変更する場合があります。
  • このマニュアルの内容に関しては、万全を期しておりますが、万一ご不審な点がございましたら、弊社サポート窓口までご連絡ください。
  • このマニュアルに掲載されている商品名 / 社名などは、一般に各社の商標ならびに登録商標です。本文中における®および™は省略させていただきました。

無線LANをご使用になるにあたってのご注意

2.4GHz帯使用の無線機器について

本製品の使用周波数帯では、電子レンジ等の調理器具・産業・科学・医療用機器のほか工場の製造ライン等で使用されている移動体識別用の構内無線局(免許を要する無線局)及び特定小電力無線局(免許を要しない無線局)が運用されています。

  1. 本製品を使用する前に、近くで移動体識別用の構内無線局及び特定小電力無線局が運用されていないことを確認してください。
  2. 万が一、本製品から移動体識別用の構内無線局に対して電波干渉の事例が発生した場合には、速やかに使用周波数を変更するかまたは電波の発射を停止した上、弊社サポートセンターにご連絡頂き、混信回避のための処置等(例えば、パーティションの設置など)についてご相談ください。
  3. その他、本製品から移動体識別用の特定小電力無線局に対して電波干渉の事例が発生した場合など何かお困りのことが起きたときは、弊社サポートセンターへお問い合わせください。
使用周波数帯域 2.4GHz
変調方式 DS-SS方式 / OFDM方式
想定干渉距離 40m以下
周波数変更の可否 全帯域を使用し、かつ「構内無線局」、「特定小電力無線局」帯域を回避可能
5GHz帯使用の無線機器について
電波法により、W52、W53は屋外での使用が禁止されています。36~64chは、屋外で使用しないでください。

動作環境

ルーター機能については、TCP/IPプロトコルを利用できるOSであれば使用できます。ただし、弊社では次の環境のみサポートしています。
また、WEBベースの管理画面(設定ユーティリティ)を採用しています。
本製品の設定にはWEBブラウザーより設定ができます。

対応機種およびOS Windows 10、
macOS Catalina 10.15、
macOS Mojave 10.14、
macOS High Sierra 10.13、
macOS Sierra 10.12、
OS X El Capitan 10.11、
OS X Yosemite 10.10、
OS X Mavericks 10.9、
OS X Mountain Lion 10.8、
iOS 10.0 ~ 13.4、
Android 4.4 ~ 10.0
(2020年5月末時点)
セットアップツール対応ブラウザ Edge、
Chrome for Android、
Safari for Mac OS、
Safari for iOS、
Safari for iPadOS
※ 標準搭載のWEBブラウザーを使った初期設定(インターネット接続設定)のみ対応しています。
※ Internet Explorer 11には対応しておりません。

各部の名称とはたらき

本体

正面 ※スライドパネルを外した状態です。

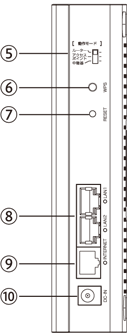

背面

裏面

底面

スタンド

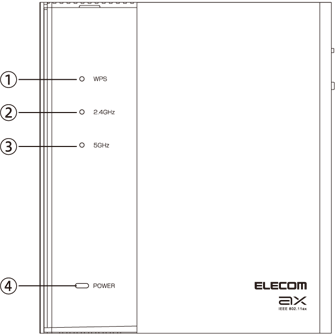

正面

①WPSランプ

赤点滅(1秒点灯1秒消灯)
WPS機能を実行している状態です。約2分間点滅します。

赤点滅(2秒点灯1秒消灯)
らくらく引っ越し機能の待ち受け状態です。

消灯
WPS機能を実行していない状態です。

②2.4GHzランプ

<ルーター、AP(アクセスポイント)モード時>

白点灯
無線LANが有効な状態です。

白点滅
無線LANが通信中です。

消灯
無線LANが無効な状態です。

<中継器モード時>
ランプの色によりe-Meshルーターとの通信状態を確認いただけます。

緑点灯
本製品が最も効果的な場所に設定されています。

黄点灯
e-Meshルーターと本製品の距離が近すぎます。ランプが緑点灯になる場所まで本製品を離してください。

赤点灯
e-Meshルーターと本製品の距離が離れすぎています。ランプが緑点灯になる場所まで本製品を近づけてください。

消灯
e-Meshルーターと本製品が接続できていません。
本製品をよりe-Meshルーターに近い場所に移動してください。

③5GHzランプ
④POWERランプ

紫点滅
本製品が起動中であるか、または初期化を行っています。絶対に電源を切らないでください。

青点灯
AP(アクセスポイント)モードで動作中です。

緑点灯
ルーターモードで動作中です。

黄点灯
中継器モードで動作中です。

消灯
本製品の電源が切れた状態です。

⑤動作モード切替スイッチ 本製品の動作モードを選択するスイッチです。
ルーターモード / AP(アクセスポイント)モード / 中継器モードから選択できます。初期値は「ルーターモード」です。
動作モードを切り替えるときは、必ず本製品の電源を切った状態でスイッチを変更してください。
※中継器モード時は、WSC-X1800GS-Bと同じ動作になります。
⑥WPSボタン

2~3秒長押し
e-Mesh専用中継器やWPS機能搭載のWi-Fi子機(無線LANアダプターなど)と接続するときに使用します。

15秒長押し
らくらく引っ越し機能の待ち受け状態になります。

⑦RESETボタン このボタンを押し続けるとPOWERランプが点滅し、本製品の設定値が初期化されます(工場出荷時の状態に戻ります)。POWERランプが点滅を始めるまで約5秒かかります。
POWERランプ点滅中は、電源を絶対に切らないでください。
⑧LANポート / LANランプ1~2

パソコンやネットワーク機器を、有線LANで本製品に接続するためのポートです。各ポートの横には、ランプが付いています。

白点灯
有線LAN接続のパソコンやネットワーク機器とリンクが確立しています。

消灯
ケーブルが未接続の状態です。

白点滅
データ転送中です。

⑨INTERNETポート / INTERNETランプ

各種モデム(ONU、CTU、HGWなど)のWAN(インターネット)側機器からのケーブルを接続します。ポートの横には、ランプがついています。

白点灯
WAN側機器とのリンクが確立しています。

消灯
ケーブルが未接続の状態です。

白点滅
データ転送中です。

※AP(アクセスポイント)モードおよび中継器モードの場合は、このポートはLANポートとして動作します。

⑩DC IN(電源ジャック) 本製品に付属のACアダプターを接続します。本製品に付属以外のACアダプターを接続しないようにしてください。また、本製品付属のACアダプターは他の製品に使用しないでください。
⑪スタンド装着部(裏面) ヨコ置き、または壁掛け時にスタンドを装着します。
⑫スタンド装着部(底面) タテ置き時にスタンドを装着します。
⑬スタンド 本製品は、付属のスタンドを使用することで、タテ置き、ヨコ置き、壁掛けのいずれにも対応します。
スタンドの利用方法は『設置説明書(PDF版)』をお読みください。

設定初期値

表はスクロールでご覧いただけます

機能名 出荷時設定 設定値
友だちWi-Fi™ OFF(無効) SSID:e-tomo-xxxxxx
(英数字6ケタ)
認証方式:WPA Personal
キー:パスフレーズ
暗号化キー:管理画面(設定ユーティリティ)で確認できます。
こどもネットタイマー
タイマー設定 ON(有効) OFF(無効) / ON(有効)
スケジュール設定 ON(有効) OFF(無効) / ON(有効)

Wi-Fi

表はスクロールでご覧いただけます

機能名 出荷時設定 設定値
バンドステアリング機能 有効 有効 / 無効
2.4GHzメインSSID
SSID elecom-xxxxxx(英数字6ケタ)
認証方式 WPA Personal WPA Personal / 認証なし
暗号化 WPA2 AES WPA3 AES / WPA2/WPA3 AES / WPA2 AES
キーの種類 パスフレーズ パスフレーズ / HEX
無線チャンネル Auto 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 11 / 12 / 13ch
チャンネル幅 Auto 20MHz / 40MHz
ひかりTVモード 無効 有効 / 無効
5GHzメインSSID
SSID elecom-xxxxxx(英数字6ケタ)
認証方式 WPA Personal WPA Personal / 認証なし
暗号化 WPA2 AES WPA3 AES / WPA2/WPA3 AES / WPA2 AES
キーの種類 パスフレーズ パスフレーズ / HEX
無線チャンネル Auto 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 100 / 104 / 108 / 112 / 116 / 120 / 124 / 128 / 132 / 136 / 140ch
チャンネル幅 Auto 20MHz / 40MHz / 80MHz
ひかりTVモード 無効 有効 / 無効

WAN & LAN

表はスクロールでご覧いただけます

機能名 出荷時設定 設定値
WAN
WANアクセスタイプ 自動判定 自動判定 / 固定IP / DHCP/ PPPoE / transix(固定IP)
LAN
IPアドレス 192.168.2.1
サブネットマスク 255.255.255.0
DHCP範囲 192.168.2.100 ~ 200
DHCPリース時間 48(時間) 1 ~ 168時間
DDNS
DDNS 無効 有効 / 無効
固定DHCP
固定DHCP 無効 無効有効(最大20台まで) / 無効
QoS
QoS 無効 有効 / 無効
ダウンロード帯域幅 30Mbps 1 ~ 30Mbps
アップロード帯域幅 30Mbps 1 ~ 30Mbps
通信方向 ダウンロード ダウンロード / アップロード / 両方
上限 / 下限 下限 上限 / 下限
帯域幅 1Mbps 1 / 2 / 4 / 8 / 12 / 20 / 30Mbps

セキュリティー

表はスクロールでご覧いただけます

機能名 出荷時設定 設定値
アクセスコントロール 無効 有効(最大20台まで) / 無効
ポートフォワーディング 無効 有効(最大20台まで) / 無効
DMZ 無効 有効 / 無効

パソコンのIPアドレスの確認方法

本製品の管理画面(設定ユーティリティ)にアクセスできない場合に、本製品の管理画面(設定ユーティリティ)に接続するパソコンのIPアドレスがどのようになっているかを確認する方法を説明します。
ここで説明しているIPアドレスの確認方法は、本製品に接続する有線クライアントおよびWi-Fi子機(端末)のIPアドレスを確認するときにも使用できます。

本製品から正常にIPアドレスが割り当てられているとき
本製品に接続されているパソコンのネットワーク設定は以下になっています。

IPアドレス 192.168.2.xxx
「xxx」は任意の数字(初期値:100 ~ 200のいずれか)です。
サブネットマスク 255.255.255.0
デフォルトゲートウェイ 192.168.2.1

Windows 10の場合

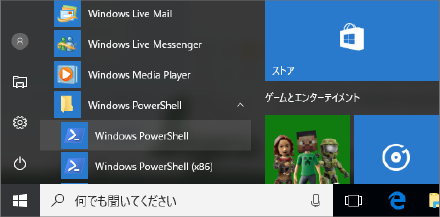

  1. [スタート]→[Windows Powershell]をクリックします。

    拡大

  2. 「Windows Powershell」画面が表示されますので、「>」のあとにカーソルが点滅している状態で、キーボードから「ipconfig」と入力し、[Enter]キーを押します。

    拡大

    MEMO

    • 入力する文字は半角英数字です。
    • 「"xxx"は、内部コマンド・・・」と表示された場合は、入力間違いです。もう一度入力してください。

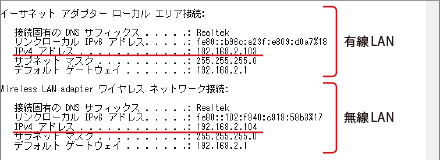

    ネットワーク接続情報が表示されます。

    拡大

    有線LAN接続は「イーサネットアダプターローカルエリア接続」、無線LAN接続は「Wireless LAN adapterワイヤレスネットワーク接続」の「IPv4アドレス」に現在のIPアドレス「192.168.xxx.xxx」が表示されます(xxxは任意の数字)。

製品の保証について

製品の保証とサービス

販売店発行のレシートまたは保証シールに記載されている購入日より1年間、本製品を本保証規定に従い無償修理することを保証いたします。

保証期間
保証期間はお買い上げの日より1年間です。保証期間を過ぎての修理は有料になります。詳細については製品情報に記載の保証規定をご確認ください。保証期間中のサービスについてのご相談は、お買い上げの販売店にお問い合わせください。
保証範囲

次のような場合は、弊社は保証の責任を負いかねますのでご注意ください。

  • 弊社の責任によらない製品の破損、または改造による故障
  • 本製品をお使いになって生じたデータの消失、または破損
  • 本製品をお使いになって生じたいかなる結果および、直接的、間接的なシステム、機器およびその他の異常

詳しい保証規定につきましては、製品情報に記載の保証規定をご確認ください。

その他のご質問などに関して
以下「サポートサービスについて」をお読みください。

サポートサービスについて

豊富なQ&Aやチャットサポート、画面で見る設定手順、マニュアルなどをWEBでご案内しています。ご利用が可能であれば、まずご確認ください。

1えれさぽ(ホームページ)

ホームページでも初期設定や、各種端末の詳しい手順を確認できます。検索サイトで、「えれさぽ」で検索、またはQRコードからアクセスしてください。

2訪問サービス(有償)

「パソコンに自信がない」「電話サポートでは不安…」という方に、サービスマンがお宅を訪問して設定いたします。
〈短縮URL〉8056.jp

3エレコムネットワークサポート(無償電話サポート)

技術料、相談料は不要です。全国共通の通話料金(ナビダイヤル) のみでご利用いただける電話サポートです。訪問および、リモートコントロール等によるサポートではありません。詳しくは下記の 「無償電話サポートについて」をご確認ください。

■ナビダイヤルとは?
全国の固定電話から1分間10円の通話料でご利用いただける「全国統一番号」です。

  • ダイヤルQ2などの有料サービスではございません。
  • 通話料のみご負担をお願いいたします。
  • 混雑時はしばらくしてからおかけ直しください。

※携帯からは20秒10円の通話料でご利用いただけます。※PHS・一部のIP電話からはご利用いただけません。※お待ちいただいている間も通話料がかかります。

エレコム・ネットワークサポート(ナビダイヤル)
TEL:0570-050-060 受付時間:10:00 ~ 19:00(年中無休)

ネットワークサポートにお電話される前に

お問い合わせの前に以下の内容をご用意ください。

  • 弊社製品の型番
  • インターネットに関するプロバイダー契約の書類
  • ご質問内容(症状、やりたいこと、お困りのこと)

※可能な限り、電話しながら操作可能な状態でご連絡ください。

日本以外でご購入されたお客様は、購入国の販売店舗へお問い合わせください。エレコム株式会社は、日本以外の国でのご購入・ご使用による問い合わせ・サポート対応は致しかねます。また、日本語以外の言語でのサポートは致しかねます。商品交換は保証規定に沿って対応致しますが、日本以外からの商品交換は対応致しかねます。

This product is designed for use in japan only. A customer who purchases outside Japan should contact the local retailer in the country of purchase for enquiries. In "ELECOM CO., LTD. (Japan)", no customer support is available for enquiries about purchases or usage in/from any countries other than Japan. Also, no foreign language other than Japanese is available. Replacements will be made under stipulation of the Elecom warranty, but are not available from outside of Japan.

基本仕様

無線LAN部

機種 WMC-X1800GST
規格 IEEE802.11ax (Draft)準拠
IEEE802.11ac 準拠
IEEE802.11n 準拠
IEEE802.11g 準拠
IEEE802.11b 準拠
IEEE802.11a 準拠
周波数帯域 2.4GHz帯 : 2,400 ~ 2,484MHz
5.2GHz帯(W52) : 5,150 ~ 5,250MHz
5.3GHz帯(W53) : 5,250 ~ 5,350MHz
5.6GHz帯(W56) : 5,470 ~ 5,725MHz
チャンネル 2.4GHz帯 : 1 ~ 13ch
5GHz帯(W52 / W53 / W56) : 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 100 / 104 / 108 / 112 / 116 / 120 / 124 / 128 / 132 / 136 / 140ch
転送方式 IEEE802.11ax(Draft) : MIMO-OFDMA
IEEE802.11ac : MIMO-OFDM
IEEE802.11n : MIMO-OFDM
IEEE802.11g : OFDM
IEEE802.11b : DS-SS
IEEE802.11a : OFDM
データ転送速度(無線) IEEE802.11ax (Draft) : 5GHz 帯 最大 1201Mbps、2.4GHz 帯 最大 574Mbps
IEEE802.11ac : 最大 867Mbps
IEEE802.11n : 最大 400Mbps
IEEE802.11g : 最大 54Mbps
IEEE802.11b : 最大 11Mbps
IEEE802.11a : 最大 54Mbps
アクセス方式 インフラストラクチャー
アンテナ方式 4本(送信 ×2、受信 ×2)
セキュリティー WPA3 Personal(AES)、WPA2 Personal(AES)、WPA Personal(TKIP)
セパレーター機能:プライバシーセパレーター / SSIDセパレーター対応(友だちWi-Fi™に対して機能)
設定方式 WPS対応・かんたんセットアップ4
ビームフォーミング 対応(常時有効)

WAN / 有線LAN

機種 WMC-X1800GST
規格 IEEE802.3ab (1000BASE-T) 準拠
IEEE802.3u (100BASE-TX) 準拠
IEEE802.3 (10BASE-T) 準拠
データ転送速度(有線) INTERNET : 1000Mbps / 100Mbps / 10Mbps
LAN : 1000Mbps / 100Mbps / 10Mbps
コネクター INTERNET:RJ-45×1ポート、LAN:RJ-45×2ポート
Auto MDI / MDIX 対応
オートネゴシエーション 対応

ルーター、その他一般仕様

機種 WMC-X1800GST
LAN側IPアドレス 192.168.2.1
ルーティング対応プロトコル TCP / IP(v4 / v6)
インターネット(WAN)接続方式 PPPoE認証接続(1セッション)、IPアドレス自動取得接続、IPアドレス固定接続、IPv6 IPoE(IPv4 over IPv6)接続
LAN接続方式設定 IPアドレス自動取得接続、IPアドレス固定接続
セキュリティー アクセスコントロール(禁止のみ)
ローカルサーバー機能 ポートフォワーディング、DMZ
ダイナミックDNS(DDNS) SkyLinkDDNS(エレコム提供DDNSサービス)、DynDNS
動作環境 温度:0~40℃、湿度:10~85%(ただし結露なきこと)
消費電力 11.5W(最大)
外形寸法 約141.0×約36.5×160.0mm(本体のみ)
質量 約460g(本体のみ)
