WRC-BEシリーズ ユーザーズマニュアル

印刷

印刷

接続しよう

AP（アクセスポイント）モードで接続する※プロバイダーから指定のある場合はこちら

Step1 本製品の準備をしよう

MEMO

本項では6GHz対応モデルのWRC-BE94XSシリーズをもとに説明しています。
6GHz非対応モデルの場合、6GHzの表記やLEDランプはありませんのでご注意ください。

中身を確認します。

※イラストは6GHz対応モデル、WRC-BE94XS-Bです。

Step2 本製品を設置しよう

AP（アクセスポイント）モードで設置する場合

重要

本製品は、電源を入れずに作業を始めてください。

設置図

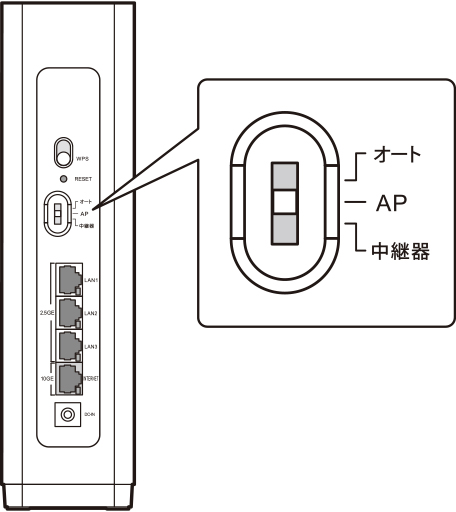

  1. 本製品の背面にある動作モードの切り替えスイッチを「AP」に合わせます。

    ※イラストは6GHz対応モデル、WRC-BE94XS-Bです。

    その他のモードでご使用になる場合は、こちらをご参照ください。

  2. お使いの有線LANルーターのLANポートにLANケーブルをつなぎます。

  3. [2]でつないだLANケーブルのもう片方を本製品の背面にある「INTERNET」と表示された挿し込み口につなぎます。
    ※10GBASE-T機器に接続して使用する場合、LANケーブルは同梱品のもの、または別売のカテゴリー6Aに対応したものを使用してください。

    ※イラストは6GHz対応モデル、WRC-BE94XS-Bです。

  4. 本製品にACアダプターをつなぎ、つづいてコンセントに接続します。（この動作で電源が入ります）

    ※イラストは6GHz対応モデル、WRC-BE94XS-Bです。

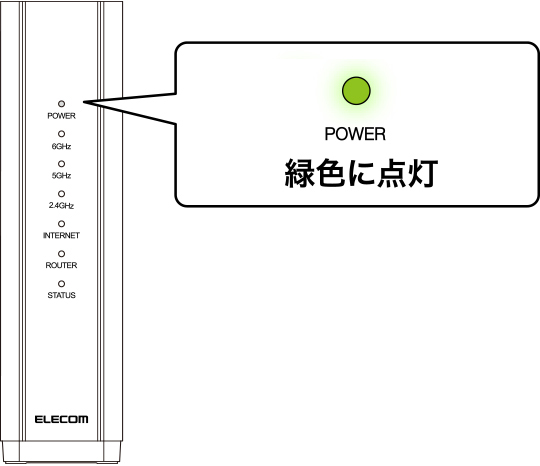

  5. 本製品の正面にあるPOWERランプが緑色に点灯します。

    ※イラストは6GHz対応モデル、WRC-BE94XS-Bです。

Step3 インターネットに接続しよう

接続したい端末ごとに Wi-Fi 接続
