EasyMesh機能を使用する

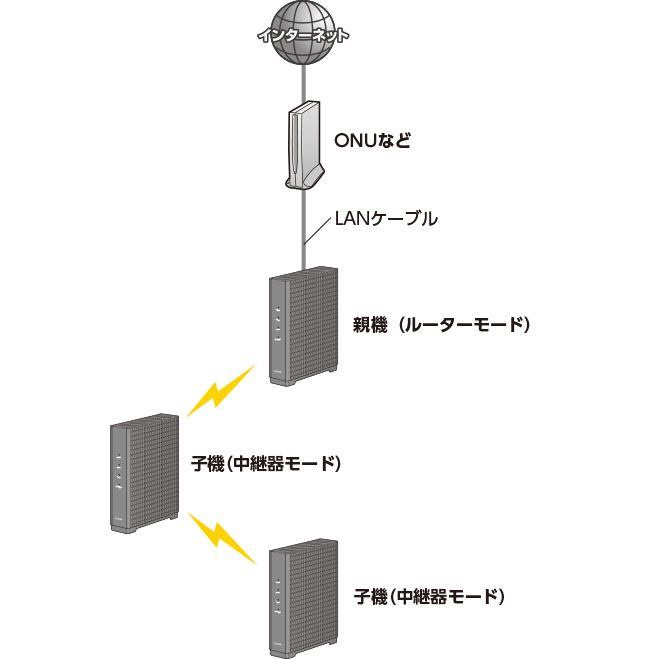

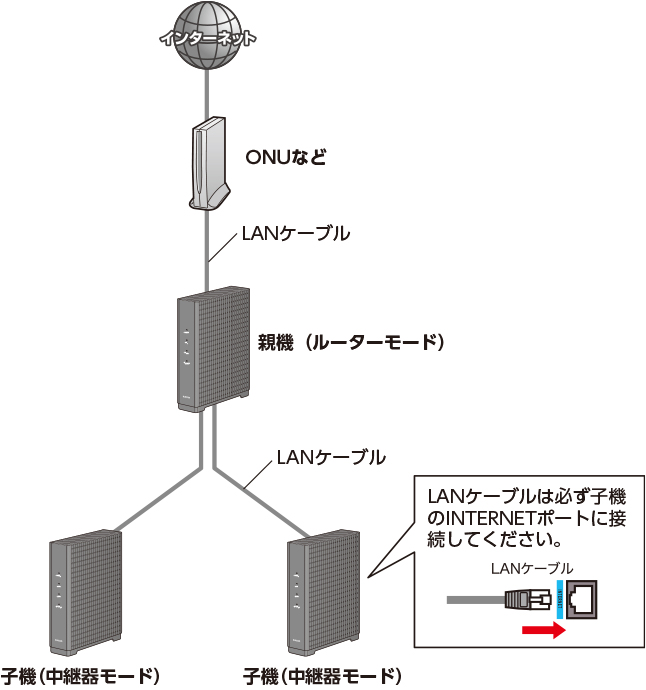

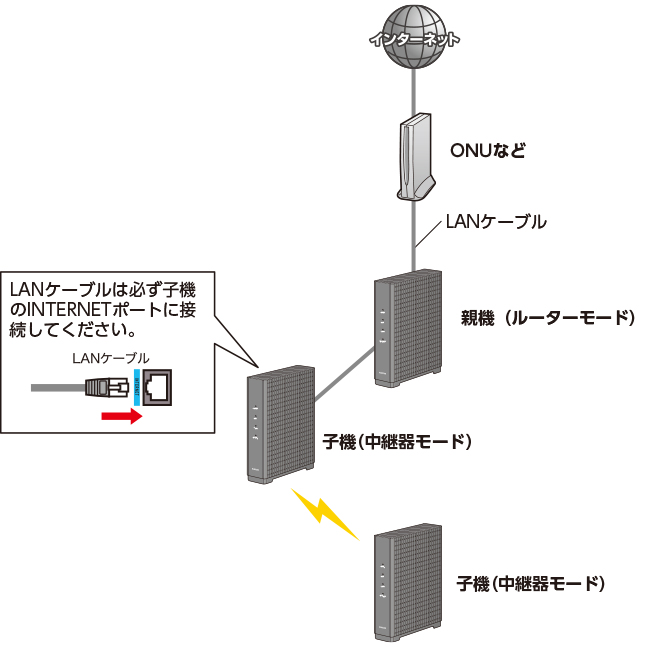

接続図

本製品を2台以上使用して、以下のように無線接続またはLANケーブルで接続します。

Step1 本製品（子機）の準備をしよう

1. 中身を確認します。



Step2 親機と子機を接続しよう

親機と子機を接続することで、より広範囲に電波が届くようになります。

重要

Step2の作業は、親機と子機を2m以内で接続作業を行った後、使いたい場所へ本製品を移動してください。

1. 子機の動作モード切替スイッチを「中継器」、Wi-Fiモード切替スイッチを「EasyMesh」にして、子機の電源を入れる。

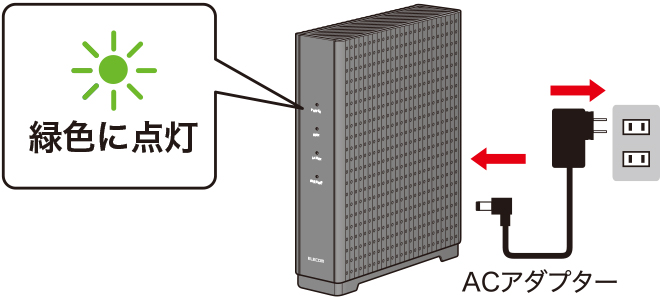

   子機にACアダプターをつなぎ、コンセントに接続します。
   正面にあるPOWERランプが緑色に点灯します。

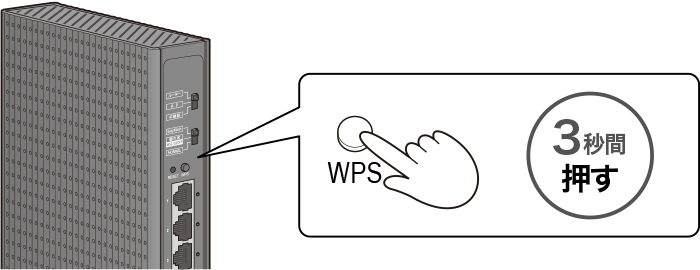

2. 親機のWPSボタンを3秒間押し、WPS機能を実行します。

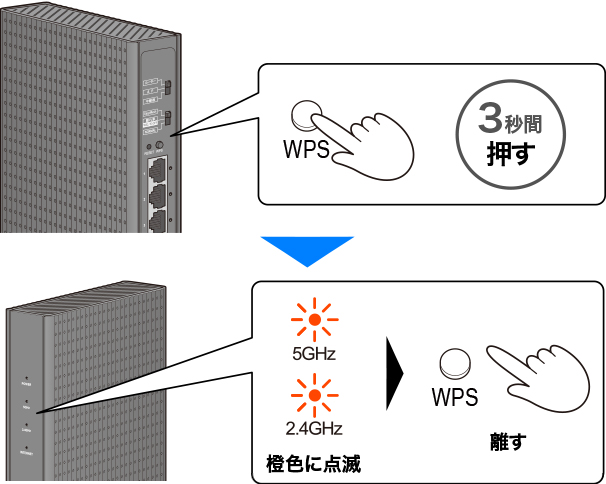

3. 手順2の操作完了から2分以内に、子機のWPSボタンを3秒間、指で押します。
   5GHz、2.4GHzランプが橙色に点滅を始めたらボタンから指を離します。

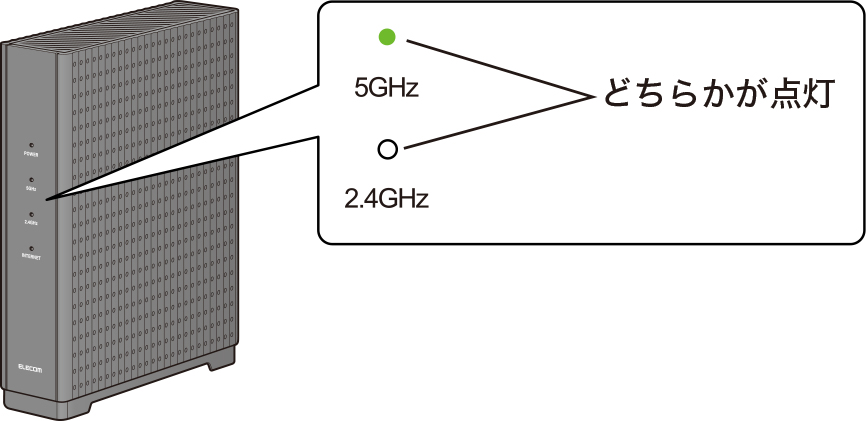

4. 子機のランプの状態を確認します。
   本製品の5GHzまたは2.4GHzランプのどちらかが点灯します。

   約2分経っても5GHz、2.4GHzランプが点灯しない場合

   親機の設置場所に本製品をさらに近づけて、手順1から再度作業を行ってください。



5. 子機の電源をいったん切ります。（ACアダプターをコンセントから取り外す）

重要

親機の電源を切らないでください。

Step3 子機を使いたい場所に移動して設置しよう

Step2で、子機と親機がつながったら、本製品を、インターネットにWi-Fi接続したい場所の近くに移動します。

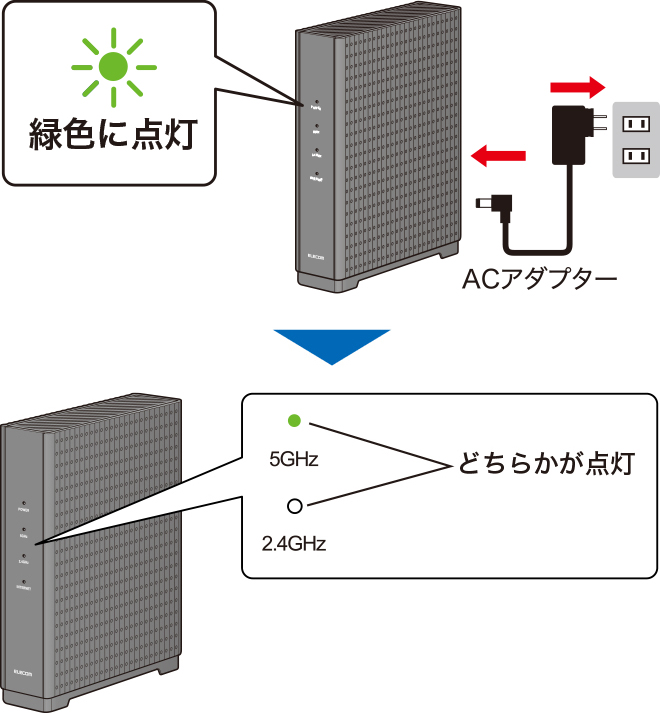

1. 子機を使いたい場所に移動し、電源を入れます。

   子機にACアダプターをつなぎ、電源を入れます。
   正面にあるPOWER ランプが緑色に点灯します。


   POWER ランプ緑点灯から約1分後、本製品の5GHzまたは2.4GHzランプのどちらかが点灯します。



   5GHzまたは2.4GHzランプの色で接続状況をご確認ください。

   表はスクロールでご覧いただけます

   緑点灯	○	最も効果的な場所に設置されています。
   橙点灯	△	親機と本製品の距離が近すぎます。 ランプが緑点灯になる場所まで本製品を離してください。
   赤点灯	×	親機と本製品の距離が離れすぎています。 ランプが緑点灯になる場所まで本製品を近づけてください。
   消灯	圏外	親機と本製品が接続できていません。 本製品をよりEasyMeshルーターに近い場所に移動してください。

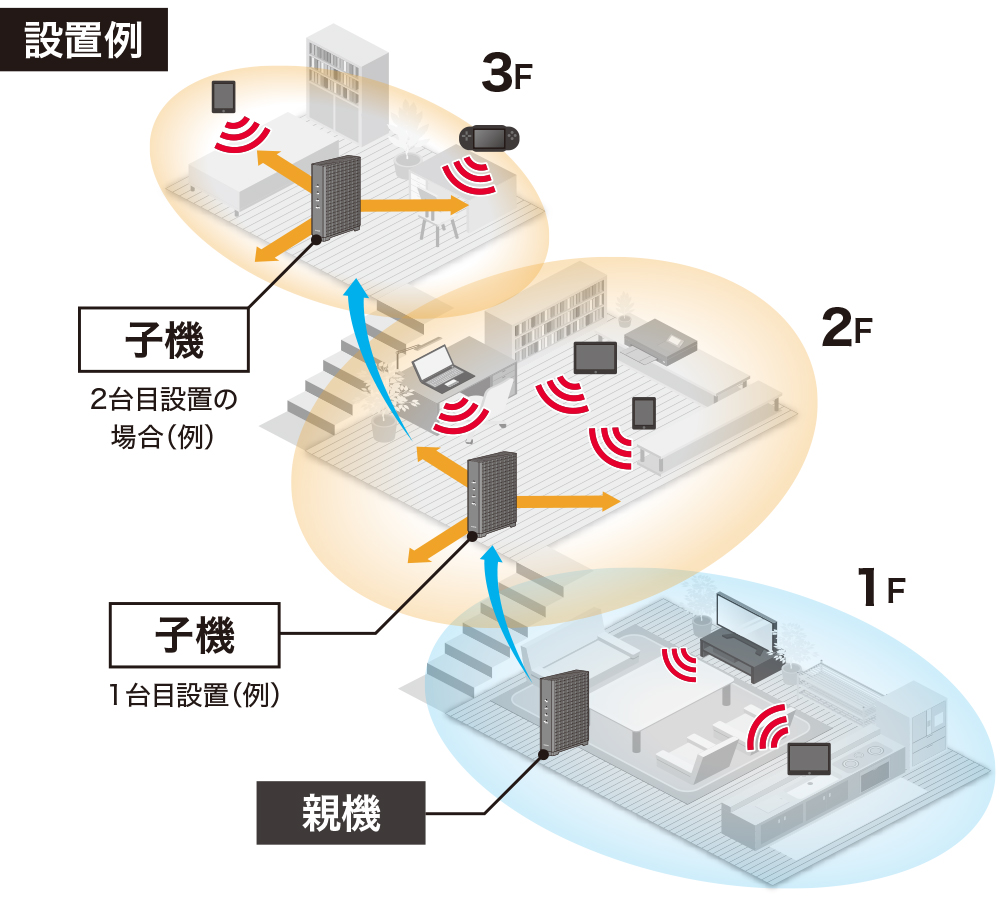

   2台目の子機を設置する場合は、「Step2」からの手順を繰り返してください。

   POWERランプ緑点灯から約１分経っても、5GHz、2.4GHzランプが点灯しない場合

   親機から電波を受信できていない可能性があります。
   → 親機にさらに近づけるなど子機の設置場所を調整してください。
   → テレビなど、ノイズの発生する可能性がある機器から、子機を離して設置してください。

2. 子機の近くでインターネットに接続します。

   Wi-Fi接続した端末から、Webブラウザーを起動し、インターネットに接続します。
   （例として https://www.elecom.co.jp/）
   ※ WebブラウザーはGoogle Chromeなど。
   以上で、本製品のセットアップは完了です。

   ホームページが表示されない場合

   親機がインターネットに接続されていない可能性があります。
   付属のかんたんセットアップガイドを参照して、親機の初期設定を行ってください。

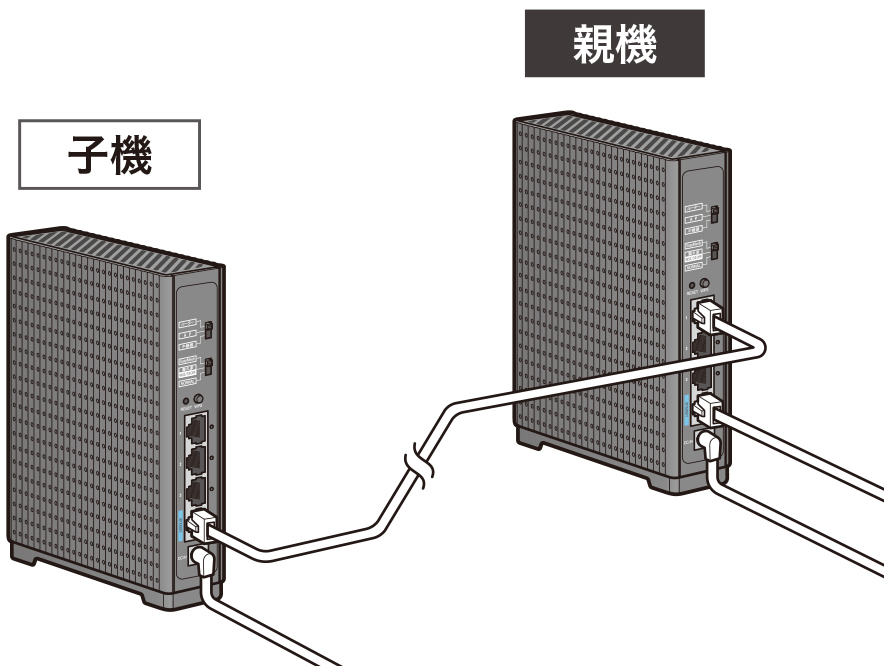

親機と子機をLANケーブルで有線接続する

1. 親機のLANポートと子機のINTERNETポートをLANケーブルで接続します。
