付録

本製品について > 各部の名称とはたらき

本体

正面

背面

裏面

底面

スタンド

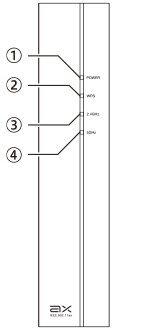

①POWERランプ

赤点灯
電源が投入され、起動している状態です。

赤点滅
初期化中、設定保存中、またはファームウェア更新中です。

緑点滅
ルーターモードで起動中です。

緑点灯
ルーターモードで動作中です。

橙点滅
AP(アクセスポイント)モードで起動中です。

橙点灯
AP(アクセスポイント)モードで動作中です。

消灯
電源が切れた状態です。

※ 赤点滅中は、電源を絶対に切らないでください。

②WPSランプ

赤点滅(1秒点灯1秒消灯)
WPS機能を実行している状態です。約2分間点滅します。

赤点滅(2秒点灯1秒消灯)
らくらく引っ越し機能の待ち受け状態です。

消灯
WPS機能またはらくらく引っ越し機能を実行していない状態です。

③2.4GHzランプ
④5GHzランプ

ルーターモード/AP(アクセスポイント)モード時

橙点灯
Wi-Fi(無線LAN)が有効な状態です。

緑点灯
Wi-Fi(無線LAN)が通信中です。

消灯
Wi-Fi(無線LAN)が無効な状態です。

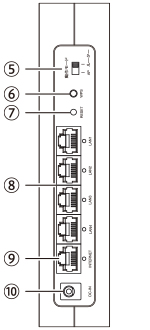

⑤動作モード切替スイッチ

本製品の動作モードを選択するスイッチです。
ルーターモード/AP(アクセスポイント)モードから選択できます。初期値は「ルーターモード」です。動作モードを切り替えるときは、必ず本製品の電源を切った状態でスイッチを変更してください。

⑥WPSボタン

2〜3秒長押し
WPS機能搭載の無線子機(無線LANアダプターなど)と接続するときに使用します。

15秒長押し
らくらく引っ越し機能の待ち受け状態になります。

⑦RESETボタン

このボタンを押し続けるとPOWERランプが赤点滅し、設定値が初期化されます(工場出荷時の状態に戻ります)。POWERランプが赤点滅を始めるまで約5秒かかります。
POWERランプ赤点滅中は、電源を絶対に切らないでください。

⑧LANポート / LANランプ1〜4

パソコンやネットワーク機器を、有線LANで接続するためのポートです。各ポートの横には、ランプがついています。

緑点灯
有線LAN接続のパソコンやネットワーク機器とリンクが確立、またはデータ転送中です。

消灯
ケーブルが未接続の状態です。

⑨INTERNETポート / INTERNETランプ(青色コネクタ)

各種モデム(ONU、CTU、HGWなど)のWAN(インターネット)側機器からのケーブルを接続します。
ポートの横には、ランプがついています。

緑点灯
WAN側機器とのリンクが確立、またはデータ転送中です。

消灯
ケーブルが未接続の状態です。

※AP(アクセスポイント)モードの場合は、このポートはLANポートとして動作します。

⑩DC IN(電源ジャック)

本製品に同梱のACアダプターを接続します。本製品に同梱以外のACアダプターを接続しないようにしてください。また、本製品同梱のACアダプターは他の製品に使用しないでください。

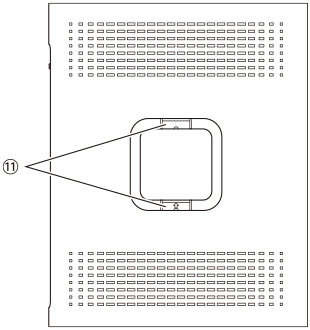

⑪スタンド装着部(裏面)

壁掛け時にスタンドを装着します。

⑫スタンド装着部(底面)

タテ置き時にスタンドを装着します。

⑬スタンド

本製品は、同梱のスタンドを使用することで、タテ置き、壁掛けのいずれもに対応します。 スタンドの利用方法は、こちらをご参照ください。
