2021年1月25日　第1版

WRC-X3000GSN ユーザーズマニュアル

接続編

インターネットに接続する（ルーターモード）

らくらく引っ越し機能を使うメリット

お使いのWi-Fiルーターの「Wi-Fi接続情報」を本製品にコピーすることができます。
接続端末（スマートフォン、パソコン、タブレット端末など）に1台ずつWi-Fi設定をやり直すことなく、スムーズにお使いいただけます。

重要

SSIDと暗号化キーの情報のみ引き継がれます。
回線(PPPoEなど）の設定は引き継がれません。

MEMO

本製品のランプの状態
本製品の正面にある4つのランプで、状態を確認できます。

Step1 本製品の準備をしよう

  1. 中身を確認します。

  2. インターネット契約の書類を用意します。

    「プロバイダー」とは、インターネットにつなげるために、各家庭でご契約されている事業者の総称です。
    ※ケーブルテレビとご契約されている場合はプロパイダー契約を兼ねている場合があります。

    MEMO

    ご利用のプロバイダーや書類がわからない場合
    エレコムのサポートページをご覧ください。
    http://qa.elecom.co.jp/faq_detail.html?id=7451

Step2 本製品を設置しよう

本製品を初めて設置する方はこちら

他のWi-Fiルーターから本製品に交換する方はこちら

Step3 無線接続する

本製品を初めて設置する方はこちら
～ 接続したい端末ごとにWi-Fi接続する ～

他のWi-Fiルーターから本製品に交換する方はこちら
～ 「らくらく引っ越し機能」を使ってWi-Fi接続する ～

本製品を初めて設置する場合

設置図

重要

①の本製品は、電源を入れずに作業を始めてください。
②のお使いのモデムは、電源を切って作業を始めてください。

  1. 本製品の背面にある動作モードの切り替えスイッチを「ルーター」に合わせます。

    その他のモードでご使用になる場合は、以下のページを参照してください。

    AP（アクセスポイント）モード 有線ルーターが別にすでに設置されている状態で、本製品でWi-Fi接続をしたい場合。
    詳細

  2. お使いのパソコンからLANケーブルを外し、約10分間待ちます。

  3. 2で外したLANケーブルを本製品の背面にある「青色」の挿し込み口につなぎます。

  4. お使いのモデムの電源を入れます。
    続いて、本製品にACアダプターをつなぎ、電源を入れます。

  5. 本製品の正面にあるPOWERランプが緑色に点灯します。
    （約2分かかります）

  6. 本製品に無線接続します。

    Wi-Fi設定画面を開き、本製品のSSIDを選択して接続するか、端末が対応している場合は、WPS機能で接続します。WPS機能を使用しない場合は、接続 に暗号化キーが必要になります。本製品付属の「かんたんセットアップシート（初期値）」をご確認ください。

    • 接続方法は「本製品にWi-Fiで接続する」を参照してください。
      本製品にWi-Fiで接続する
    • 端末別の接続方法は、別紙「かんたんセットアップガイド」を参照してください。
    • iOS11以降の端末をお使いの場合は、「かんたんセットアップシート（初期値）」の「Wi-Fi接続QRコード」を標準のカメラアプリで読み込むと、簡単に接続することができます。

    接続が完了したら、
    Step4 インターネットへの接続を確認しよう

他のWi-Fiルーターから本製品に交換する場合

設置図

重要

①の本製品は、電源を入れずに作業を始めてください。
②のお使いのWi-Fiルーターは、電源を入れたまま作業を始めてください。

MEMO

本製品のランプの状態
本製品の正面にある4つのランプで、状態を確認できます。

  1. 本製品の背面にある動作モードの切り替えスイッチを「ルーター」
    に合わせます。

  2. お使いのWi-FiルーターからLANケーブルを外し、本製品の背面にある「青色」の挿し込み口につなぎます。

  3. 本製品にACアダプターをつなぎ、電源を入れます。

  4. 本製品の正面にあるPOWERランプが緑色に点灯します。
    （約2分かかります）

  5. 本製品のランプの状態を確認します。
    POWERランプが緑色に点灯していることを確認し、本製品のWPSボタンを約15秒間指で押し続けた後、指を離します。

    重要

    押してから数秒後に、WPSランプが赤色の点滅を始めますが、そのまま押し続けてください。

  6. 本製品が「らくらく引っ越し機能」の準備をしていることを確認します。
    「WPS」ランプが「2秒点灯・1秒消灯」を繰り返している状態と、「2.4GHz」「5GHz」ランプがどちらも白く点灯していることを確認します。

  7. お使いのWi-FiルーターのWPSボタンなどを押して、WPS機能を起動します。
    お使いのWi-FiルーターからWi-Fi接続情報のコピーが開始されます。
    ※お使いのWi-FiルーターのWPSボタンの位置やWPS機能の起動方法については、お使いのWi-Fiルーターの取扱説明書等をご覧ください。

  8. 本製品へWi-Fi接続情報のコピーが完了したことを確認します。
    「らくらく引っ越し機能」が完了し、本製品の「WPS」ランプが消灯、「2.4GHz」「5GHz」ランプがどちらも白く点灯することを確認します。
    ※お使いのスマートフォン、タブレット端末およびパソコン上ではこれまで使用していたWi-FiルーターのSSIDが表示されます。

    ランプが正常に点灯しない場合は、1の手順からやり直すか、もしくは「本製品にWi-Fiで接続する」の手順でWi-Fi接続を行ってください。

  9. お使いのWi-Fiルーターの電源を切ります。
    これまで使用していたWi-FiルーターのACアダプターをコンセントから取り外し、電源を切ります。

重要

これまで使用していたWi-Fiルーターは、Wi-Fi接続情報のコピー完了後に、必ず電源を切ってください。
本製品が正しく動作しなくなります。

MEMO

●コピーできたWi-Fi接続情報については、本製品の管理画面でご確認いただけます。
「設定リファレンス ー Wi-Fi」をご参照ください。
●コピーできたWi-Fi接続情報によってランプの状態を示しています。
以下の表をご参照ください。

Step4 インターネットへの接続を確認しよう

確認1

本製品の正面にあるランプの状態をご確認ください。

確認2

Wi-Fi接続した端末から、WEBブラウザーを起動し、インターネットに接続します。（例として https://www.elecom.co.jp/）
※WEBブラウザーはSafari、Google Chrome、Microsoft Edgeなど

確認1、確認2の後

確認2のホームページが表示された場合
本製品を使ってWi-Fi接続できています。
→以上で、本製品のセットアップは完了です。
「かんたんセットアップ4」が起動した場合
プロバイダーによって、自動的に右の画面が出ます。
→「かんたんセットアップ4を設定」の手順へ進みます。
インターネットにつながらず、「かんたんセットアップ４」も起動しない場合
以下のURLにアクセスし、「かんたんセットアップ４」等のキーワードを入力してください。
http://qa.elecom.co.jp/

かんたんセットアップ4を設定する

設定にあたり、こちらの2点が必要です。
ご用意ください。

同梱の「かんたんセットアップシート（初期値）」のシール
プロバイダーとのインターネット契約の書類

  1. 「かんたんセットアップ4」画面に、ログインID・パスワードを入力します。
    「かんたんセットアップシート（初期値）」に記載されているログインIDおよびパスワードを入力し、［適用］をタップします。
    ※ご利用のWEBブラウザー（Google Chrome など）のバージョンによっては「保護されていない」などの警告が表示される場合がありますが、セキュリティー上問題はありません。そのまま操作を続けてください。

  2. 回線種別を選択します。
    ［自動設定］をタップします。

  3. プロバイダー情報を設定します。
    ご契約の回線によって、表示される画面が異なります。
    表示された画面に従って、必要な情報を入力してください。

    「プロバイダー情報の設定（PPPoE）」と表示された場合
    ご契約のプロバイダーから提供された書類に記載されているユーザー名およびパスワードを入力し、［次へ］をタップします。
    「プロバイダー情報の設定（固定IP）」と表示された場合
    ご契約のプロバイダーから提供された書類に記載されている情報に従い、各項目を入力し、［次へ］をタップします。

  4. ひかりTVの設定をします。
    表示された画面に従って、必要な情報を入力してください。

    ひかりTVをご利用の方
    2つとも［有効］をタップし、
    ［次へ］をタップします。

    ひかりTVをご利用されない方
    そのまま［次へ］をタップします。
    設定の変更は不要です。

    ※ウイルスクリアなどIPv6 通信を利用したサービスをご利用、
    ご契約の場合は［IPv6 パススルー］を［有効］にしてください。

    画面に「基本セットアップ完了」と表示されたら、設定完了です。

  5. インターネットに接続できることを確認します。
    Wi-Fi接続した端末から、WEBブラウザーを起動し、インターネットに接続します。
    （例として https://www.elecom.co.jp/）
    ※WEBブラウザーはSafari、Google Chrome、Microsoft Edgeなど

    以上で、本製品のセットアップは完了です。

    MEMO

    インターネットに接続できない場合
    本製品を初期化し、「Step3 手順5」から設定し直してください。
    ※初期化の方法については、別紙「製品情報」をご参照ください。

本製品にWi-Fiで接続する

本製品に新たにWi-Fi子機（端末）をWi-Fi接続する場合に、必要な設定です。
すでにWi-Fi接続済みの場合は、本設定は不要です。

Wi-Fi子機（端末）から本製品に接続する方法は、おもに以下の3通りあります。
※モバイル機器やパソコンの接続方法の詳細は、付属の別紙「かんたんセットアップガイド」をご参照ください。

WPSプッシュボタン方式

Wi-Fi子機（端末）がWPSプッシュボタン方式に対応している場合は、一番簡単な方法です。

WPS PINコード方式

Wi-Fi子機（端末）がWPS PINコード方式に対応している場合は、この方法で接続します。設定画面を開く必要があるため、最初の1台を接続するときは「WPSプッシュボタン方式」または「手動設定」で接続してください。

手動接続

Wi-Fi子機（端末）がWPS機能に対応していない場合は、この方法で接続します。

重要

WPS機能を使用するときは、Wi-Fi設定で暗号化を「WPA2 AES」に設定してください。
詳細は設定リファレンスを参照ください。

MEMO

WPSボタンについて
WPSの「プッシュボタン方式」は、Wi-Fi子機（端末）本体に装備されている「WPSボタン」を押して設定するタイプと、管理画面（設定ユーティリティ）上にある「WPSボタン」アイコンをクリックして設定するタイプがあります。

WPSプッシュボタン方式で接続する

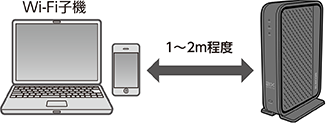

  1. Wi-Fi子機（端末）を、本製品と確実に通信できる場所に用意します。

  2. Wi-Fi子機（端末）の説明書をお読みになり、Wi-Fi子機（端末）側が「WPS」を実行できるように準備します。

  3. 本製品の背面にあるWPSボタンを2～3秒間長押しします。

    • WPSランプが赤点滅し、WPS対応のWi-Fi子機（端末）の接続を待つ状態になります。
    • 接続は、WPSランプの点滅中に完了する必要があります。

    MEMO

    • WPSランプが赤色に点滅しない場合は、再度押してください。
    • 接続が完了するか、一定時間（約2分間）が過ぎるとWPSランプは消灯します。

  4. Wi-Fi子機（端末）側のWPSボタンを指定された時間だけ押します。

    • 本体に設定ボタンがないモデルでは、ユーティリティの［WPS］ボタンをクリック（タップ）します。
    • ユーティリティによっては、［PBC］など、表記が異なることがありますので、Wi-Fi子機（端末）の説明書をお読みください。
    • 本製品と子機側の接続が完了すると、WPSランプが消灯します。

  5. 設定後、Wi-Fi子機（端末）がインターネットに接続できることを確認してください。

WPS PIN方式で接続する

WPS機能のPINコード方式で設定します。
ルーター側のPINコードを使用する場合については、Wi-Fi子機（端末）のマニュアルを参照してください。

  1. Wi-Fi子機（端末）を、本製品と確実に通信できる場所に用意します。

  2. Wi-Fi子機（端末）の説明書をお読みになり、Wi-Fi子機（端末）のPINコードをメモします。

  3. 本製品に接続しているパソコンなどでWEBブラウザーを起動し、以下のページを開きます。

    ご利用のブラウザー（Google Chromeなど）のバージョンによっては「保護されていない」などの警告が表示される場合がありますが、セキュリティー上問題ありません。そのまま操作を続けてください。

    http://192.168.2.1/

  4. 認証画面が表示されますので、以下のようにログインIDとパスワードを入力し、［OK］を選択します。
    （初期値の場合）

    ログインID admin
    パスワード 本体底面に貼ってある「暗号化キーラベル」、または付属の「かんたんセットアップシート（初期値）」に記載されているパスワードを入力します。

  5. 設定画面のHOME画面が表示されますので、「Wi-Fi」を選択します。

    ログイン認証の画面が表示されたら「ログインID」と「パスワード」を入力してください。

    拡大

  6. 「Wi-Fi」画面が表示されますので、「WPS」を選択します。

    拡大

  7. 「WPS」画面が表示されますので、「無線端末のPINコード入力」にWi-Fi子機（端末）のPINコードを入力し、「実行」を選択します。

    拡大

  8. 設定後、Wi-Fi子機（端末）がインターネットに接続できることを確認してください。

手動設定で接続する

WPS機能を持たないWi-Fi子機（端末）の場合は、Wi-Fi子機（端末）側の設定ツールを使って、必要な設定を手動で行います。

  1. Wi-Fi子機（端末）を、本製品と確実に通信できる場所に用意します。

  2. Wi-Fi子機（端末）の管理画面（設定ユーティリティ）を起動します。

    OS標準の無線LAN機能の場合も、SSIDの一覧を表示させます。

  3. 管理画面（設定ユーティリティ）のリスト上に表示されたSSIDの中から、本製品のSSIDを選択して、暗号化キーを入力します。

    本製品のSSIDと暗号化キーは、本体底面に貼ってある「暗号化キーラベル」、または別紙「かんたんセットアップシート(初期値)」に記載されています。

    詳しくは下記ボタンから弊社WEBページをご覧ください。
    製品Q&A「無線（Wi-Fi）接続方法」

  4. 設定後、Wi-Fi経由でインターネットにアクセスするなどして、接続できていることを確認します。

その他のモードで接続する

動作モードを設定する

本製品はルーターモードの他、使用用途に応じて以下の動作モードに設定することができます。

AP（アクセスポイント）モード 有線ルーターが別にすでに設置されている状態で、本製品でWi-Fi経由をしたい場合。詳細

※こどもネットタイマー3などの機能はルーターモードのみでご利用いただけます。

重要

動作モードを変更するときは、必ずACプラグを本体から抜いて電源を切った状態で行ってください。

AP（アクセスポイント）モードに設定する

ネットワーク内に有線ルーターが別に動作している場合などに、本製品を使ってWi-Fi接続をすることができます。

  1. ACアダプターのプラグを本体から抜いて電源を切ります。

  2. 本製品の背面の動作モードの切り替えスイッチを「AP」に合わせます。

  3. 本製品のLANポートと有線LANルーターをLANケーブルで接続します。

  4. ACアダプターのプラグを本体に挿し直します。

    ランプが以下の状態になるまで、約2分待ちます。

    2.4GHz/5GHzランプ 白点灯
    POWERランプ 青点灯

  5. Wi-Fi子機から本製品にWi-Fi接続し、ネットワークに接続できることを確認します。

    本製品のSSIDと暗号化キーは、本体底面に貼ってある「暗号化キーラベル」、または別紙「かんたんセットアップシート(初期値)」に記載されています。
