本製品について > 各部の名称とはたらき

本体

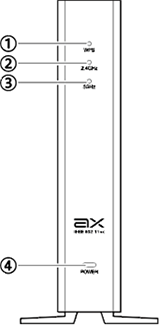

正面

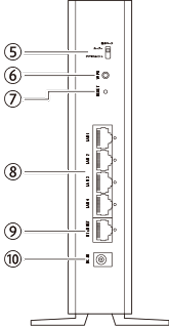

背面

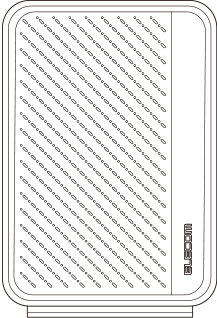

左側面

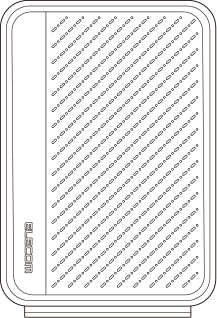

右側面

底面

①WPSランプ

赤点滅(1秒点灯1秒消灯)
WPS機能を実行している状態です。約2分間点滅します。

赤点滅(2秒点灯1秒消灯)
らくらく引っ越し機能の待ち受け状態です。

消灯
WPS機能またはらくらく引っ越し機能を実行していない状態です。

②2.4GHzランプ

ルーター、AP(アクセスポイント)モード時

白点灯
Wi-Fi(無線LAN)が有効な状態です。

白点滅
Wi-Fi(無線LAN)が通信中です。

消灯
Wi-Fi(無線LAN)が無効な状態です。

③5GHzランプ
④POWERランプ

紫点滅
起動中、初期化中、設定保存中、またはファームウェア更新中です。

青点灯
AP(アクセスポイント)モードで動作中です。

緑点灯
ルーターモードで動作中です。

消灯
電源が切れた状態です。

※紫点灯・紫点滅中は、電源を絶対に切らないでください。

⑤動作モード切替スイッチ 本製品の動作モードを選択するスイッチです。ルーターモード/AP(アクセスポイント)モードから選択できます。
初期値は「ルーターモード」です。
動作モードを切り替えるときは、必ず本製品の電源を切った状態でスイッチを変更してください。
⑥WPSボタン

2〜3秒長押し
WPS機能搭載の無線子機(無線LANアダプターなど)と接続するときに使用します。

15秒長押し
らくらく引っ越し機能の待ち受け状態になります。

⑦RESETボタン このボタンを押し続けるとPOWERランプが紫点滅し、設定値が初期化されます(工場出荷時の状態に戻ります)。
POWERランプが紫点滅を始めるまで約5秒かかります。
POWERランプが紫点灯・紫点滅中は、電源を絶対に切らないでください。
⑧LANポート / LANランプ1〜4

パソコンやネットワーク機器を、有線LANで接続するためのポートです。各ポートの横には、ランプがついています。

白点灯
有線LAN接続のパソコンやネットワーク機器とリンクが確立しています。

白点滅
データ転送中です。

消灯
ケーブルが未接続の状態です。

⑨INTERNET ポート / INTERNET ランプ
(青色コネクタ)

各種モデム(ONU、CTU、HGW など)のWAN(インターネット)側機器からのケーブルを接続します。
ポートの横には、ランプがついています。

白点灯
WAN側機器とのリンクが確立しています。

白点滅
データ転送中です。

消灯
ケーブルが未接続の状態です。

※AP(アクセスポイント)モードの場合は、このポートはLANポートとして動作します。

⑩DC IN
(電源ジャック)
本製品に付属のACアダプターを接続します。本製品に付属以外のACアダプターを接続しないようにしてください。
また、本製品付属のACアダプターは他の製品に使用しないでください。
