本製品について > 各部の名称とはたらき

本体

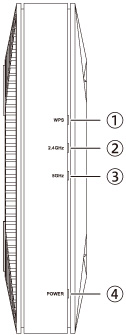

正面

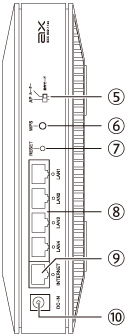

背面

裏面

スタンド

①WPSランプ

赤点滅(1秒点灯1秒消灯)
WPS機能を実行している状態です。約2分間点滅します。

赤点滅(2秒点灯1秒消灯)
らくらく引っ越し機能の待ち受け状態です。

消灯
WPS機能またはらくらく引っ越し機能を実行していない状態です。

②2.4GHzランプ

<ルーター、AP(アクセスポイント)モード時>

白点灯
Wi-Fi(無線LAN)が有効な状態です。

白点滅
Wi-Fi(無線LAN)が通信中です。

消灯
Wi-Fi(無線LAN)が無効な状態です。

③5GHzランプ
④POWERランプ

紫点滅
本製品が起動中、初期化中、設定保存中、またはファームウェア更新中です。
絶対に電源を切らないでください。

青点灯
AP(アクセスポイント)モードで動作中です。

緑点灯
ルーターモードで動作中です。

消灯
本製品の電源が切れた状態です。

⑤動作モード切替スイッチ 本製品の動作モードを選択するスイッチです。
ルーターモード / AP(アクセスポイント)モードから選択できます。初期値は「ルーターモード」です。
動作モードを切り替えるときは、必ず本製品の電源を切った状態でスイッチを変更してください。
⑥WPSボタン

2~3秒長押し
WPS機能搭載のWi-Fi子機(無線LANアダプターなど)と接続するときに使用します。

15秒長押し
らくらく引っ越し機能の待ち受け状態になります。

⑦RESETボタン このボタンを押し続けるとPOWERランプが紫点滅し、本製品の設定値が初期化されます(工場出荷時の状態に戻ります)。POWERランプが紫点滅を始めるまで約5秒かかります。
POWERランプ紫点滅中は、電源を絶対に切らないでください。
⑧LANポート / LANランプ1~4

パソコンやネットワーク機器を、有線LANで本製品に接続するためのポートです。各ポートの横には、ランプがついています。

白点灯
有線LAN接続のパソコンやネットワーク機器とリンクが確立しています。

白点滅
データ転送中です。

消灯
ケーブルが未接続の状態です。

⑨INTERNETポート / INTERNETランプ
(青色コネクタ)

各種モデム(ONU、CTU、HGWなど)のWAN(インターネット)側機器からのケーブルを接続します。ポートの横には、ランプがついています。

白点灯
WAN側機器とのリンクが確立しています。

白点滅
データ転送中です。

消灯
ケーブルが未接続の状態です。

※AP(アクセスポイント)モードの場合は、このポートはLANポートとして動作します。

⑩DC IN(電源ジャック) 本製品に付属のACアダプターを接続します。本製品に付属以外のACアダプターを接続しないようにしてください。また、本製品付属のACアダプターは他の製品に使用しないでください。

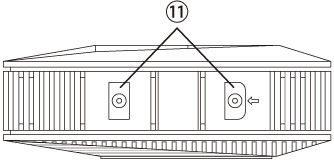

⑪スタンド装着部(底面) タテ置き時にスタンドを装着します。
※ヨコ置きも対応しています。ヨコ置き時はスタンドの装着は不要です。

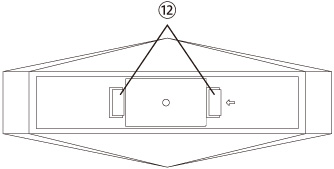

⑫スタンド タテ置き時に本製品底面にあるスタンド装着部に装着します。
※ヨコ置きも対応しています。ヨコ置き時はスタンドの装着は不要です。
