本体

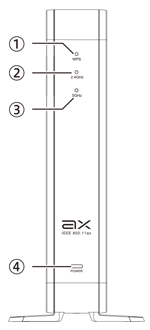

正面

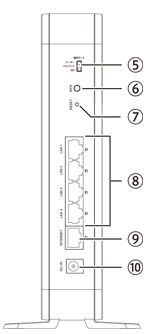

背面

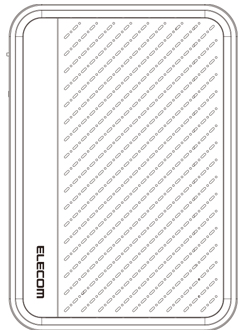

底面

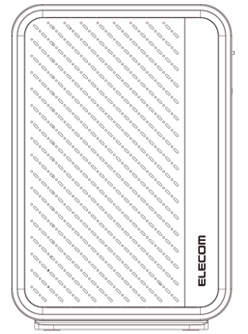

左側面
右側面
①WPSランプ | 赤点滅(1秒点灯1秒消灯) 赤点滅(2秒点灯1秒消灯) 消灯 |
---|---|
②2.4GHzランプ |
ルーター、AP(アクセスポイント)モード時 白点灯 白点滅 消灯 クライアントモード時 白点滅 |
③5GHzランプ | |
④POWER ランプ | 紫点滅 緑点灯 青点灯 黄点灯 消灯 ※ 紫点灯・紫点滅中は、電源を絶対に切らないでください。 |
⑤動作モード切替スイッチ | 本製品の動作モードを選択するスイッチです。 ルーターモード / クライアントモード / AP(アクセスポイント)モードから選択できます。 初期値は「ルーターモード」です。 動作モードを切り替えるときは、必ず本製品の電源を切った状態でスイッチを変更してください。 |
⑥WPSボタン | 2〜3秒長押し 15秒長押し |
⑦RESETボタン | このボタンを押し続けるとPOWERランプが紫点滅し、設定値が初期化されます(工場出荷時の状態に戻ります)。POWERランプが紫点滅を始めるまで約5秒かかります。 POWERランプが紫点灯・紫点滅中は、電源を絶対に切らないでください。 |
⑧LANポート / LANランプ1〜4 | パソコンやネットワーク機器を、有線LANで本製品に接続するためのポートです。各ポートの横には、ランプがついています。 白点灯 白点滅 消灯 |
⑨INTERNETポート / INTERNETランプ (青色コネクタ) |
各種モデム(ONU、CTU、HGWなど)のWAN(インターネット)側機器からのケーブルを接続します。 白点灯 白点滅 消灯 ※AP(アクセスポイント)モードの場合は、このポートはLANポートとして動作します。 |
⑩DC IN(電源ジャック) | 本製品に付属のACアダプターを接続します。本製品に付属以外のACアダプターを接続しないようにしてください。また、本製品付属のACアダプターは他の製品に使用しないでください。 |
