Kompatibles Modell: M-SH20DBS/ELECOM01B
Maus
① Linke Taste
Für einen Linksklick am PC.
② Rechte Taste
Für einen Rechtsklick am PC.
③ Rad
Zum Bedienen Ihres PC können Sie die Maus vorwärts und rückwärts bewegen oder wie eine Taste anklicken.
④ „Zurück“-Taste
Führen Sie die Funktion „Zurück“ im Webbrowser aus.
⑤ „Vorwärts“-Taste
Führen Sie die Funktion „Vorwärts“ im Webbrowser aus.
Sie müssen „ELECOM Mouse Assistant for Mac" von unserer Website installieren, um die Tasten „Zurück" und „Vorwärts" auf dem Mac zu verwenden. Siehe hierzu „ELECOM Mouse Assistant installieren“.
⑥ LED-Leuchte
⑦ Batterieabdeckung
Entfernen Sie diese Abdeckung, um die Batterie auszuwechseln.
⑧ Optischer Sensor
Die LED leuchtet blau auf, wenn die Maus eingeschaltet ist.
Dieser Sensor erkennt Mausbewegungen, wenn Sie die Maus bewegen.
* Bitte beachten Sie, dass der direkte Blick in das Sensorlicht Ihre Augen verletzen kann.
⑨ Netzschalter
Schaltet die Stromversorgung der Maus ein (ON) und aus (OFF).
⑩ Batteriefach
Dort sitzt die Batterie.
⑪ Fach für die Empfängereinheit
Die Empfängereinheit kann hier aufbewahrt werden, wenn die Maus nicht in Gebrauch ist.
⑫ Batterie-Isolierlasche
Diese Lasche vor Gebrauch entfernen.
Empfängereinheit
⑬ USB-Verbindung (Stecker)
Wird an den USB-A-Anschluss des PC angeschlossen.
1. Schalten Sie das Produkt EIN
1) Entfernen Sie die Batterieabdeckung.
2) Entfernen Sie die Batterie-Isolierlasche.
3) Empfängereinheit entnehmen.
4) Bringen Sie die Batterieabdeckung wieder an.
5) Schieben Sie den Netzschalter an der Unterseite des Produkts in die Position ON.
Die LED leuchtet für eine gewisse Zeit weiß auf.
* Wenn der Batteriestand niedrig ist, blinkt die LED für eine gewisse Zeit weiß.
Energiesparmodus
Wird die Maus bei eingeschalteter Stromversorgung für einen bestimmten Zeitraum nicht berührt, wechselt sie automatisch in den Energiesparmodus.
Wird die Maus bewegt, verlässt sie den Energiesparmodus.
* Nach Verlassen des Energiesparmodus kann der Mausbetrieb 2-3 Sekunden instabil sein.
Batterie ersetzen...
1) Entfernen Sie die Batterieabdeckung.
2) Nehmen Sie die Batterie heraus.
3) Legen Sie die Batterie gemäß den Anweisungen am Batteriefach ein.
Achten Sie darauf, dass die Batterie so eingelegt wird, dass der Pluspol (+) und der Minuspol (-) richtig ausgerichtet sind.
4) Bringen Sie die Batterieabdeckung wieder an.
2. An einen PC anschließen
1) Starten Sie Ihren PC.
Bitte warten Sie, bis Ihr PC hochgefahren ist und sich bedienen lässt.
2) Stecken Sie die Empfängereinheit in den USB-A-Anschluss des PC.
Sie können einen beliebigen USB-A-Anschluss verwenden.
Beim Entfernen der Empfängereinheit
Dieses Produkt unterstützt Hot-Plugging. Die Empfängereinheit kann entfernt werden, während der PC eingeschaltet ist.
3) Der Treiber wird automatisch installiert, woraufhin Sie die Maus verwenden können.
Nun können Sie die Maus benutzen.
Wenn Sie den „ELECOM Mouse Assistant“ von unserer Website herunterladen und installieren, können Sie Funktionen wie die Tastenzuweisung und den Präsentationsmodus nutzen. Fahren Sie bitte mit „ELECOM Mouse Assistant installieren“ fort.
So ändern Sie die Mauszeigergeschwindigkeit
Die Geschwindigkeit, mit der sich der Mauszeiger auf dem PC bewegt, kann geändert werden, wenn sich der Mauszeiger zu schnell oder zu langsam bewegt.
■ Für Windows 11
1) Klicken Sie unten auf dem Bildschirm auf „Start“ und dann auf „Einstellungen“.
Die Seite mit den „Einstellungen“ wird angezeigt.

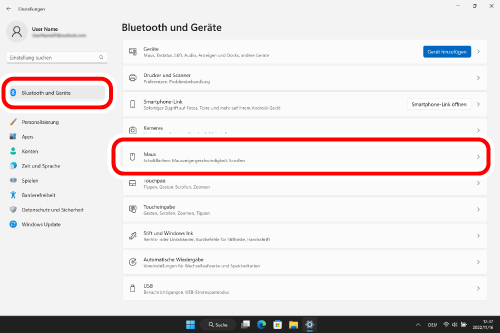

2) Klicken Sie auf „Bluetooth und Geräte“ und danach auf „Maus“.

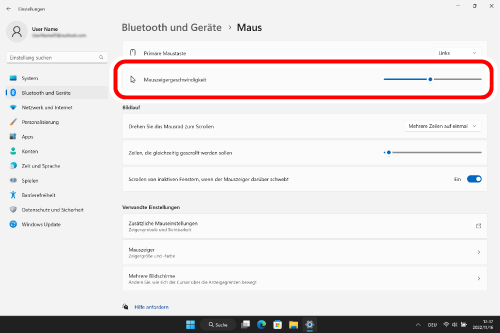

3) Mit dem Schieberegler „Mauszeigergeschwindigkeit“ können Sie die Geschwindigkeit der Maus einstellen.
■ Für Windows 10
1) Öffnen Sie die Eigenschaften unter „Maus“.
Klicken Sie im Startmenü auf das Symbol „Einstellungen“, wählen Sie „Geräte“ → „Maus“ und klicken Sie dann auf „Weitere Mausoptionen“ unter „Verwandte Einstellungen“.

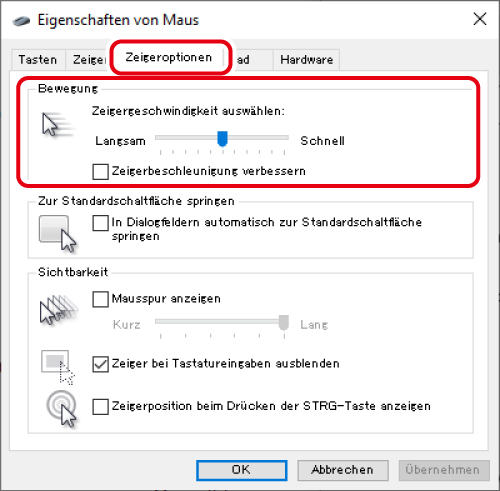

2) Wählen Sie die Registerkarte „Zeigeroptionen“.
3) Mit dem Schieberegler „Zeigergeschwindigkeit auswählen“ können Sie die Geschwindigkeit der Mauszeigerbewegung einstellen.
Anzahl der Zeilen, die pro Radumdrehung durchlaufen werden, ändern
■ Für Windows 11
1) Klicken Sie unten auf dem Bildschirm auf „Start“ und dann auf „Einstellungen“.
Die Seite mit den „Einstellungen“ wird angezeigt.
2) Klicken Sie auf „Bluetooth und Geräte“ und danach auf „Maus“.

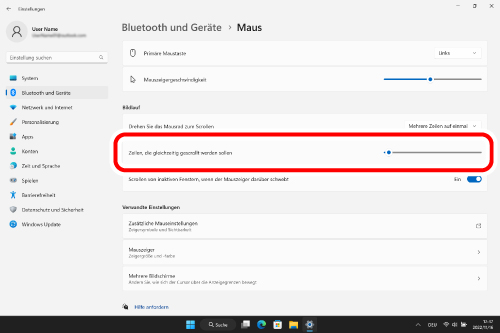

3) Stellen Sie den Schieberegler „Zeilen, die gleichzeitig gescrollt werden sollen“ ein, um die Anzahl der Zeilen pro Bildlauf einzustellen.
■ Für Windows 10
1) Öffnen Sie die Eigenschaften unter „Maus“.
Klicken Sie im Startmenü auf das Symbol „Einstellungen“, wählen Sie „Geräte“ → „Maus“ und klicken Sie dann auf „Weitere Mausoptionen“ unter „Verwandte Einstellungen“.

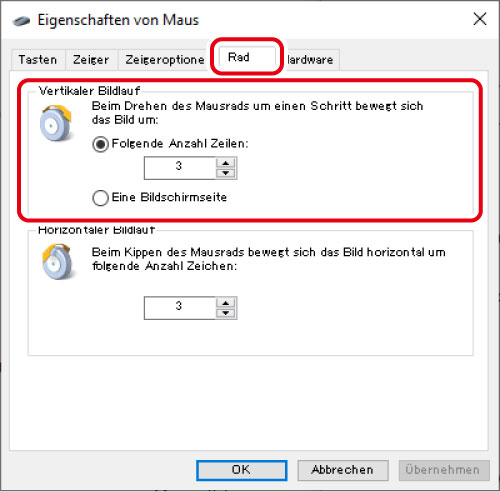

2) Wählen Sie die Registerkarte „Rad“.
3) Ändern Sie den Wert von „Folgende Anzahl Zeilen“ unter „Beim Drehen des Mausrads um einen Schritt bewegt sich das Bild um“.
1. Schalten Sie das Produkt EIN
1) Entfernen Sie die Batterieabdeckung.
2) Entfernen Sie die Batterie-Isolierlasche.
3) Empfängereinheit entnehmen.
4) Bringen Sie die Batterieabdeckung wieder an.
5) Schieben Sie den Netzschalter an der Unterseite des Produkts in die Position ON.
Die LED leuchtet für eine gewisse Zeit weiß auf.
* Wenn der Batteriestand niedrig ist, blinkt die LED für eine gewisse Zeit weiß.
Energiesparmodus
Wird die Maus bei eingeschalteter Stromversorgung für einen bestimmten Zeitraum nicht berührt, wechselt sie automatisch in den Energiesparmodus.
Wird die Maus bewegt, verlässt sie den Energiesparmodus.
* Nach Verlassen des Energiesparmodus kann der Mausbetrieb 2-3 Sekunden instabil sein.
Batterie ersetzen...
1) Entfernen Sie die Batterieabdeckung.
2) Nehmen Sie die Batterie heraus.
3) Legen Sie die Batterie gemäß den Anweisungen am Batteriefach ein.
Achten Sie darauf, dass die Batterie so eingelegt wird, dass der Pluspol (+) und der Minuspol (-) richtig ausgerichtet sind.
4) Bringen Sie die Batterieabdeckung wieder an.
2. An einen PC anschließen
1) Starten Sie Ihren PC.
Bitte warten Sie, bis Ihr PC hochgefahren ist und sich bedienen lässt.
2) Stecken Sie die Empfängereinheit in den USB-A-Anschluss des PC.
Sie können einen beliebigen USB-A-Anschluss verwenden.
Beim Entfernen der Empfängereinheit
Dieses Produkt unterstützt Hot-Plugging. Die Empfängereinheit kann entfernt werden, während der PC eingeschaltet ist.
3) Der Treiber wird automatisch installiert, woraufhin Sie die Maus verwenden können.
Nun können Sie die Maus benutzen.
Wenn Sie den „ELECOM Mouse Assistant“ von unserer Website herunterladen und installieren, können Sie Funktionen wie die Tastenzuweisung und den Präsentationsmodus nutzen. Fahren Sie bitte mit „ELECOM Mouse Assistant installieren“ fort.
So ändern Sie die Mauszeigergeschwindigkeit
Die Geschwindigkeit, mit der sich der Mauszeiger auf dem PC bewegt, kann geändert werden, wenn sich der Mauszeiger zu schnell oder zu langsam bewegt.

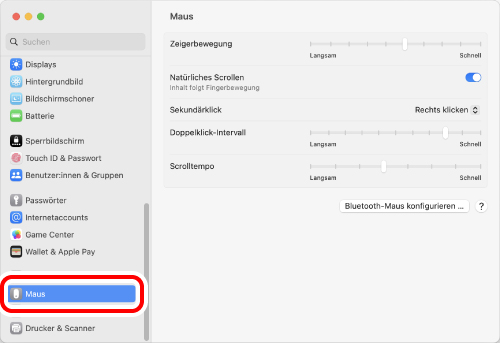

1) Klicken Sie unter „Systemeinstellungen“ auf „Maus“.
Die Seite mit den Einstellungen für die „Maus“ wird geladen.

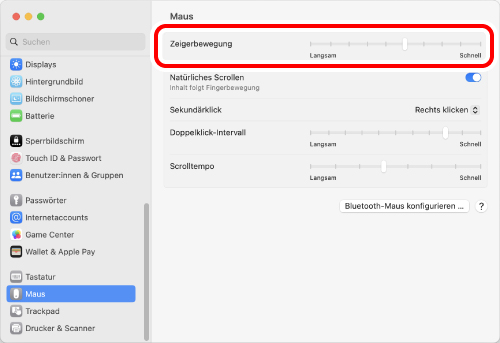

2) Mit dem Schieberegler „Zeigerbewegung“ können Sie die Geschwindigkeit des Mauszeigers einstellen.
Wenn Sie die Option „Natürliches Scrollen“ deaktivieren, wird die Bildlaufrichtung umgedreht.
1. Schalten Sie das Produkt EIN
1) Entfernen Sie die Batterieabdeckung.
2) Entfernen Sie die Batterie-Isolierlasche.
3) Empfängereinheit entnehmen.
4) Bringen Sie die Batterieabdeckung wieder an.
5) Schieben Sie den Netzschalter an der Unterseite des Produkts in die Position ON.
Die LED leuchtet für eine gewisse Zeit weiß auf.
* Wenn der Batteriestand niedrig ist, blinkt die LED für eine gewisse Zeit weiß.
Energiesparmodus
Wird die Maus bei eingeschalteter Stromversorgung für einen bestimmten Zeitraum nicht berührt, wechselt sie automatisch in den Energiesparmodus.
Wird die Maus bewegt, verlässt sie den Energiesparmodus.
* Nach Verlassen des Energiesparmodus kann der Mausbetrieb 2-3 Sekunden instabil sein.
Batterie ersetzen...
1) Entfernen Sie die Batterieabdeckung.
2) Nehmen Sie die Batterie heraus.
3) Legen Sie die Batterie gemäß den Anweisungen am Batteriefach ein.
Achten Sie darauf, dass die Batterie so eingelegt wird, dass der Pluspol (+) und der Minuspol (-) richtig ausgerichtet sind.
4) Bringen Sie die Batterieabdeckung wieder an.
2. An einen PC anschließen
1) Starten Sie Ihren PC.
Bitte warten Sie, bis Ihr PC hochgefahren ist und sich bedienen lässt.
2) Stecken Sie die Empfängereinheit in den USB-A-Anschluss des PC.
Sie können einen beliebigen USB-A-Anschluss verwenden.
Beim Entfernen der Empfängereinheit
Dieses Produkt unterstützt Hot-Plugging. Die Empfängereinheit kann entfernt werden, während der PC eingeschaltet ist.
3) Der Treiber wird automatisch installiert, woraufhin Sie die Maus verwenden können.
Nun können Sie die Maus benutzen.
So ändern Sie die Mauszeigergeschwindigkeit
Die Geschwindigkeit, mit der sich der Mauszeiger auf dem PC bewegt, kann geändert werden, wenn sich der Mauszeiger zu schnell oder zu langsam bewegt.

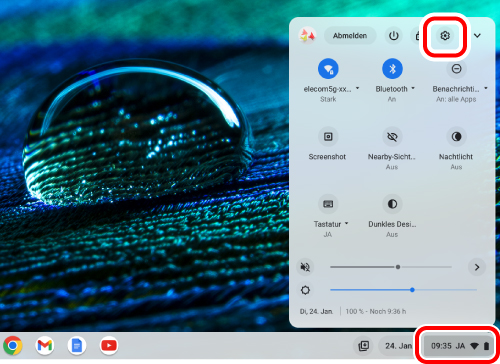

1) Klicken Sie auf das Schnelleinstellungsfeld unten rechts.
2) Klicken Sie auf „Einstellungen“.
Die Seite mit den Einstellungen wird angezeigt.

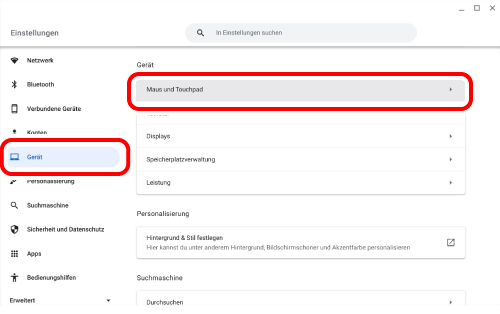

3) Klicken Sie auf „Maus und Touchpad“ unter „Gerät“.

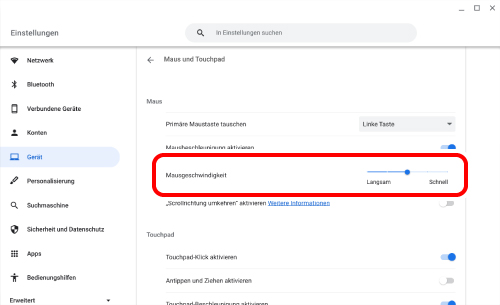

4) Mit dem Schieberegler „Mausgeschwindigkeit“ können Sie die Geschwindigkeit des Mauszeigers einstellen.
Versuchen Sie Folgendes, wenn die Maus nicht ordnungsgemäß funktioniert.
① Prüfen Sie, ob die Maus eingeschaltet ist.
② Überzeugen Sie sich davon, dass die Batterie richtig eingelegt ist bzw. dass die Batterie nicht entladen ist.
③ Ändern Sie die Position des PC und der Maus.
Durchschnittlicher Radiowellenbereich
Nichtmagnetische Oberfläche (z.B. Holzschreibtische): circa. 10 m
Magnetische Oberfläche (z.B. Stahlschreibtische): circa. 3 m
* Diese Werte wurden in der Testumgebung von ELECOM ermittelt und können nicht garantiert werden. Das Signal im 2,4-GHz-Band kann je nach Umgebung, in der Sie es verwenden, kürzer sein.
④ Bitte starten Sie den PC neu.
⑤ Bitte aktualisieren Sie das Betriebssystem Ihres PC auf die neueste Version.
⑥ Bitte ändern Sie den Anschluss der Empfängereinheit.
Je nach den technischen Daten des USB-Anschlusses des PC oder des USB-Hubs können andere USB 3.0-Geräte, die gleichzeitig mit der Maus verwendet werden, Geräusche erzeugen, die das 2,4-GHz-Signal in der Nähe verschlechtern können.
Beispiele für USB-Geräte, die das Signal im 2,4-GHz-Band beeinträchtigen können
Eventuell können Sie die Situation wie folgt verbessern.
Schließen Sie die Maus-Empfängereinheit an einen anderen USB-Anschluss an, der von anderen USB 3.0-Geräten, die gleichzeitig verwendet werden, entfernt ist.
Schließen Sie die Maus-Empfängereinheit an einen USB 2.0-USB-Hub oder ein Verlängerungskabel an.
⑦ Überprüfen Sie die Energiespareinstellungen des angeschlossenen Geräts. (Bei Verwendung eines Windows®-PC)
Bei Windows wird die Stromversorgung des über USB angeschlossenen Geräts automatisch ausgeschaltet, um den Stromverbrauch des PC zu senken.
Sie können die Einstellungen auf folgende Weise ändern:
Für Windows 11

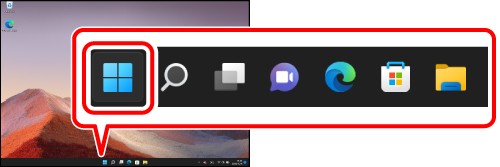

1) Klicken Sie auf die Schaltfläche „Start“ am unteren Rand des Bildschirms.

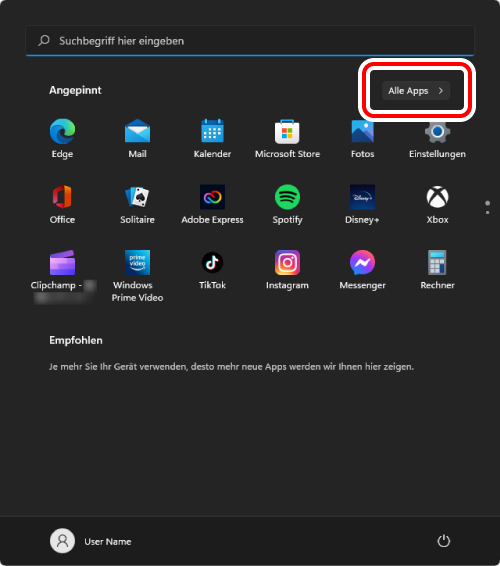

2) Klicken Sie auf „Alle Apps".

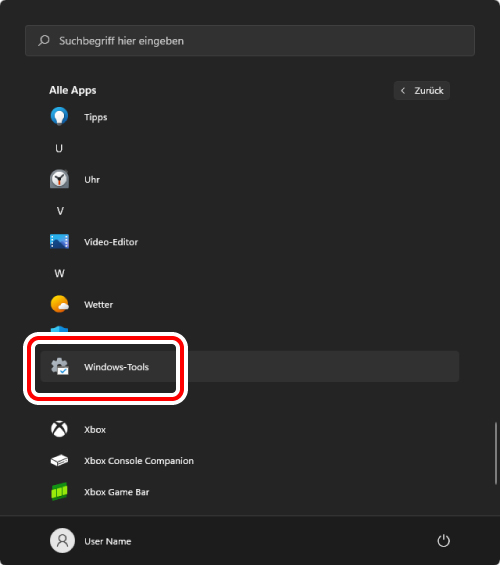

3) Klicken Sie auf „Windows Tools".
Der Bildschirm „Windows Tools“ wird angezeigt.

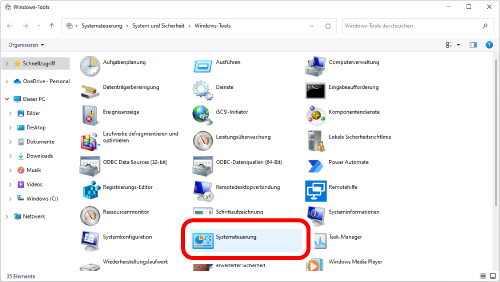

4) Doppelklicken Sie auf „Systemsteuerung“.

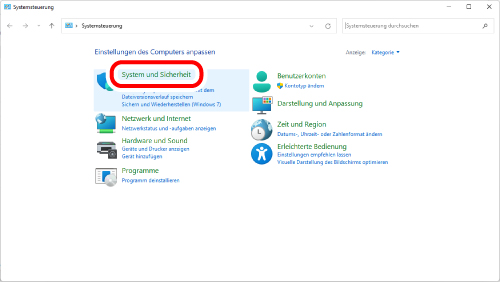

5) Klicken Sie auf „System und Sicherheit“.

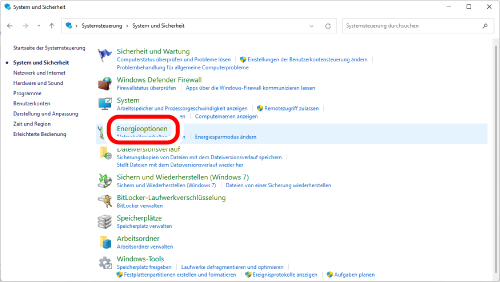

6) Klicken Sie auf „Energieoptionen".

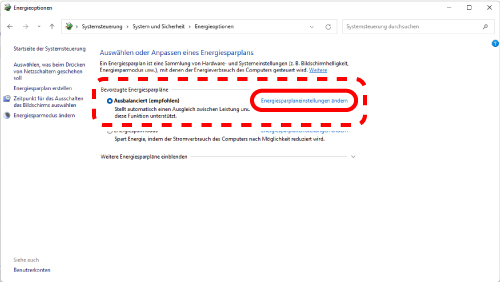

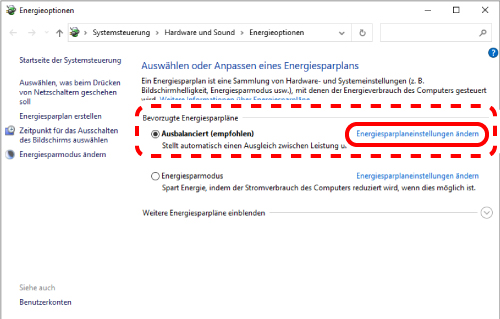

7) Klicken Sie auf „Energiesparplaneinstellungen ändern“ rechts neben dem unter „Energieplan“ ausgewählten Element.

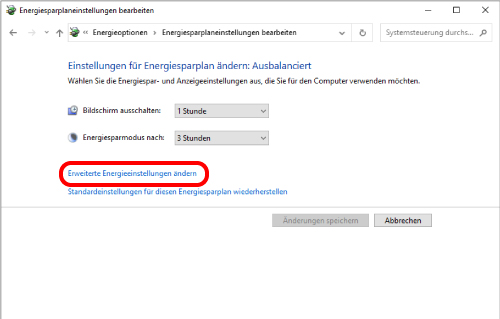

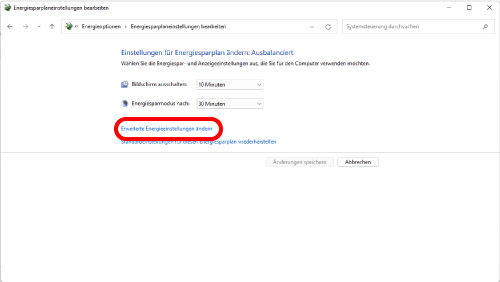

8) Klicken Sie auf dem Bildschirm „Energiesparplaneinstellungen bearbeiten“ auf „Erweiterte Energieeinstellungen ändern“.
9) Klicken Sie auf dem Bildschirm „Energieoptionen" in der Liste auf das „+"-Symbol in „USB-Einstellungen", und dann auf das „+"-Symbol in „Einstellung für selektives USB-Energiesparen".
10) Wählen Sie in der Dropbox neben „Einstellung" die Option „Deaktiviert".
Wenn Sie einen Laptop verwenden, gibt es anstelle von „Einstellung" zwei Optionen: „Auf Akku“ und „Netzbetrieb“. In diesem Fall setzen Sie bitte die Einstellung „Netzbetrieb" auf „Deaktiviert".
11) Klicken Sie auf „OK“, um die Einstellungen zu bestätigen.
12) Klicken Sie auf das „X“ (Schließen) in der oberen rechten Ecke, um „Energiesparplaneinstellungen bearbeiten“ zu schließen.
1) Klicken Sie mit der rechten Maustaste auf die Start-Schaltfläche unten links auf dem Bildschirm, klicken Sie auf „Energieoptionen“ und dann auf „Zusätzliche Energieeinstellungen“ unter „Verwandte Einstellungen“ auf der rechten Seite des Bildschirms „Netzbetrieb & Energiesparen“.
2) Klicken Sie auf „Energiesparplaneinstellungen ändern“ auf der rechten Seite des unter „Energieplan“ ausgewählten Elements.
3) Klicken Sie auf dem Bildschirm „Energiesparplaneinstellungen bearbeiten“ auf „Erweiterte Energieeinstellungen ändern“.
4) Klicken Sie auf dem Bildschirm „Energieoptionen" in der Liste auf das „+"-Symbol in „USB-Einstellungen", und dann auf das „+"-Symbol in „Einstellung für selektives USB-Energiesparen".
5) Wählen Sie in der Dropbox neben „Einstellung" die Option „Deaktiviert".
Wenn Sie einen Laptop verwenden, gibt es anstelle von „Einstellung" zwei Optionen: „Auf Akku“ und „Netzbetrieb“. In diesem Fall setzen Sie bitte die Einstellung „Netzbetrieb" auf „Deaktiviert".
6) Klicken Sie auf „OK“, um die Einstellungen zu bestätigen.
7) Klicken Sie auf das „X“ (Schließen) in der oberen rechten Ecke, um „Energiesparplaneinstellungen bearbeiten“ zu schließen.
