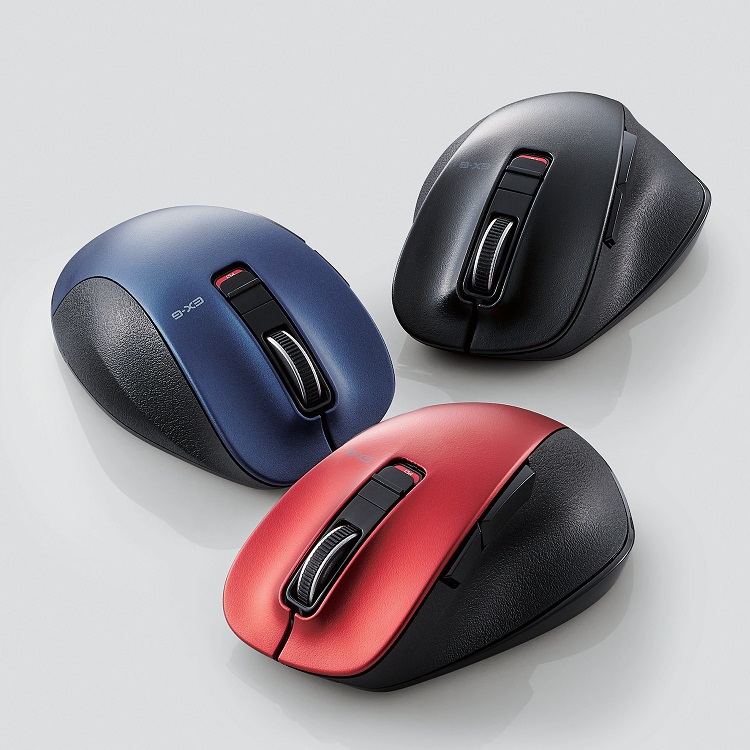

Funkmaus
M-XGM15BB
Bedienungsanleitung

Vielen Dank für den Kauf dieses Produkts.
* Mit einigen Ausnahme wird die Serie „M-XGM15BB“ in dieser Bedienungsanleitung als „dieses Produkt“ bezeichnet.

Vorsichtsmaßnahmen

In dieser Bedienungsanleitung beschreiben wir die notwendigen Vorsichtsmaßnahmen, die Sie für den sicheren Betrieb dieses Produkts treffen sollten.
Zur Vermeidung von Verletzungen, Schäden, Bränden und anderen Problemen sollten Sie diese Vorsichtsmaßnahmen genau beachten.

Bedeutung der Symbole

Warnung

Bei Nichtbeachtung der Vorsichtsmaßnahmen besteht die Gefahr von schweren Personenschäden oder Tod durch Feuer, Stromschlag oder andere Ursachen.

Vorsicht

Die Nichtbeachtung der Vorsichtsmaßnahmen kann zu Personenschäden durch Stromschlag oder andere Ursachen führen und andere Geräte beschädigen.

Untersagte Handlung

Unbedingte Handlung

Geben Sie hierbei Acht

Hinweise und Referenzinformationen

Warnung

Wenn ein Fremdkörper (Wasser, Metallspäne) in das Gerät eindringt, den Betrieb sofort einstellen und Batterie entfernen.
Die Verwendung des Produkts in diesem Zustand kann einen Brand oder Stromschlag verursachen.

Verhält sich dieses Produkt abnormal, indem es beispielsweise Hitze oder Rauch erzeugt oder seltsame Gerüche abgibt, stellen Sie die Verwendung sofort ein und schalten das angeschlossene Gerät ab. Nachdem Sie sichergestellt haben, dass das Produkt keine Hitze erzeugt, die zu Verbrennungen führt, entnehmen Sie die Batterien. Bitte kontaktieren Sie danach Ihren Händler.
Die Verwendung des Produkts in diesem Zustand kann einen Brand oder Stromschlag verursachen.

Produkt weder fallen lassen, noch dagegen schlagen.
Sollte das Produkt beschädigt sein, stellen Sie den Gebrauch sofort ein. Das Gerät ausschalten und die Batterie aus der Maus nehmen. Bitte kontaktieren Sie danach Ihren Händler.

Bei der Verwendung eines beschädigten Produkts kann es zu Bränden oder Stromschlägen kommen.

Versuchen Sie nicht, dieses Produkt zu zerlegen, umzubauen oder zu reparieren.
Andernfalls besteht die Gefahr eines Brandes, eines Stromschlags oder einer Beschädigung des Geräts.
Falsche Bedienung ist nicht durch die Garantie abgedeckt.

Dieses Produkt darf nicht in Brand gesetzt werden.
Ein Bruch kann zu Bränden oder Verletzungen führen.

Vorsicht

Bewahren Sie dieses Produkt nicht an folgenden Orten auf:

  • In einem Auto, das in der Sonne steht, oder an einem Ort mit direkter Sonneneinstrahlung.
  • An einem Ort, der warm wird, etwa um eine Heizung herum.
  • An einem feuchten Ort oder einem Ort, an dem Kondensation auftreten kann.
  • An einem unebenen Ort oder einem Ort, der Vibrationen ausgesetzt ist.
  • An einem Ort, wo ein Magnetfeld erzeugt wird (wie etwa neben einem Magneten.)
  • An einem staubigen Ort.

Dieses Produkt hat keine wasserdichte Struktur. Verwenden oder lagern Sie es an einem Ort, der keinen Flüssigkeiten wie Wasser ausgesetzt ist.
Regen, Spritzwasser, Saft, Kaffee, Dampf, Schweiß und andere Flüssigkeiten können eine Funktionsstörung verursachen.

  • Verwenden Sie dieses Produkt nur für PCs, Smartphones, Tablets und Videospielsysteme.
  • Verwenden Sie dieses Produkt nicht bei Geräten, die bei einer Fehlfunktion des Produkts erheblich beeinträchtigt werden könnten.
  • Wird dieses Produkt auf einer transparenten Unterlage wie Glas oder einer stark reflektierenden Unterlage wie einem Spiegel verwendet, funktioniert der optische Sensor nicht richtig, und die Bewegung des Mausblinkers wird instabil.
  • Auch wenn das Sensorlicht nicht sichtbar ist, sollten Sie beachten, dass ein direkter Blick in den Sensor Ihre Augen verletzen kann.
  • Wenn Sie dieses Produkt und die Batterie nicht weiter nutzen, stellen Sie sicher, dass Sie diese gemäß den lokalen Richtlinien und Gesetzen entsorgen.

Batterien

Vorsicht

Bitte verwenden Sie entweder AA-Alkali-Batterien, AA-Mangan-Batterien oder AA-Nickel-Metallhydrid-Akkus.

Nehmen Sie die Batterien heraus, wenn Sie das Gerät längere Zeit nicht verwenden.
Dies kann zu einem Flüssigkeitsleck oder einer Fehlfunktion führen.

Reinigung des Produkts

Wird das Gehäuse dieses Produkts schmutzig, mit einem weichen, trockenen Tuch abwischen.

Die Nutzung von flüchtigen Flüssigkeiten (wie Farbverdünner, Benzol oder Alkohol) kann die Materialqualität beeinträchtigen und/oder die Farbe dieses Produkts verändern.

Warnungen für drahtlose Geräte

Dieses Produkt ist ein drahtloses Gerät, welches das gesamte 2,4-GHz-Band nutzen kann und in der Lage ist, den Bereich der mobilen Entitätsidentifikationsgeräte zu vermeiden. Die GFSK-Methode wird als Radiowellenmethode übernommen, und der Interferenzabstand beträgt 10 m. Das 2,4-GHz-Band wird auch bei medizinischen Geräten, Bluetooth und drahtlosen LAN-Geräten der Standards IEEE 802.11b/11g/11n verwendet.

  • Bevor Sie das Produkt nutzen, stellen Sie sicher, dass sich in der Nähe keine anderen „Radiostationen“* befinden.
  • Falls es zu elektromagnetischer Interferenz zwischen dem Produkt und anderen „Radiostationen“* kommt, dann stellen Sie dieses Produkt an einen anderen Ort oder hören Sie auf, dieses Produkt zu nutzen.

* Andere „Funkstationen“ sind industrielle, wissenschaftliche und medizinische Geräte, welche die 2,4 GHz Bandbreite nutzen, also die gleiche wie dieses Produkt, sowie andere Funkstationen dieser Art, lizenzierte Funkstationen für Identifikationssysteme für mobile Objekte, die in Fabrikproduktionslinien verwendet werden, bestimmte nicht lizenzierte Funkstationen mit niedriger Sendekraft und Amateurfunkstationen.

Warnung

  • Verwenden Sie das Produkt nicht in Geräten, die aufgrund einer Fehlfunktion schwerwiegende Auswirkungen haben können. In seltenen Fällen kann eine externe Radiowelle mit der gleichen Wellenlänge oder die Radiowelle aus Mobiltelefonen zu Fehlfunktionen des Produkts führen, es verlangsamen oder die Arbeitsfunktionen komplett stoppen.
  • Verwenden Sie dieses Produkt nicht an Orten, an denen die Nutzung von Radiowellen verboten ist, wie etwa in Krankenhäusern. Die Funkwellen dieses Produkts können elektronische Geräte und medizinische Geräte (z. B. Herzschrittmacher) beeinträchtigen.
  • Da die Möglichkeit besteht, die sichere Navigation von Flugzeugen zu beeinträchtigen, ist die Verwendung einer Funkmaus in Flugzeugen nach dem Zivilluftfahrtgesetz verboten. Schalten Sie die Funkmaus vor dem Einsteigen aus, und verwenden Sie diese nicht nach dem Einsteigen.

* ELECOM haftet nicht für Unfälle oder indirekte Schäden oder Folgeschäden, die durch den Ausfall dieses Produkts entstehen.

Anwendung

Prüfen Sie die in diesem Paket enthaltenen Artikel

Dieses Paket enthält die folgenden Komponenten. Kontrollieren Sie vor Gebrauch dieses Produkts die Vollständigkeit des Pakets. Wir haben größte Sorgfalt auf eine ordnungsgemäße Verpackung verwendet. Sollte jedoch ein Teil fehlen oder beschädigt sein, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben.

  • Maus x 1
  • AA-Alkali-Trockenbatterien zur Funktionsprüfung x 1

Name und Funktion des jeweiligen Teils

Linke Taste

Für einen Linksklick am PC.

Rechte Taste

Für einen Rechtsklick am PC.

Rad

Zum Bedienen Ihres PCs können Sie die Maus vorwärts und rückwärts bewegen oder wie eine Taste anklicken.

„Zurück“-Schalter

Führt die Funktion „Zurück“ im Webbrowser aus.

„Vorwärts“-Schalter

Führt die Funktion „Vorwärts“ im Webbrowser aus.

Für die Verwendung der Tasten „Zurück“ und „Vorwärts“ auf dem Mac ist die Installation des „ELECOM Mouse Assistant (for Mac)“ von unserer Website erforderlich. Lesen Sie hierzu„ELECOM Mouse Assistant installieren“.

LED-Leuchte

  • Die Leuchte unter dem Rad blinkt rot, wenn sich die Maus in einem Kopplungs-/Standby-Zustand befindet.
  • Beim Einschalten des Geräts leuchtet die Unterseite des Rads für einige Sekunden rot auf.
  • Die Leuchte um die Maus herum beginnt rot zu blinken, wenn der Ladezustand der Batterie niedrig ist.

Geräteauswahlschalter

Hiermit können Sie zwischen den an dieses Produkt angeschlossenen Geräten umschalten.
Lesen Sie hierzu„Verbundenes Gerät wechseln“.

Optischer Sensor

Beim Einsetzen der Batterie in die Maus leuchtet die LED blau auf.
Dieser Sensor erkennt die Mausbewegungen, wenn die Maus bewegt wird.

* Bitte beachten Sie, dass der direkte Blick in das Sensorlicht Ihre Augen verletzen kann.

Paarungstaste

Koppeln Sie die Maus mit dem Bluetooth-Modul Ihres Geräts oder einem Bluetooth-Adapter.

Ein-/Ausschalter

Schaltet die Stromversorgung der Maus ein (ON) und aus (OFF).

Batterieabdeckung

Diese Abdeckung entfernen und Batterie einlegen.

Batterie-Staufach

Dort sitzt die Batterie.

Batterie-Entnahmefolie

Damit lässt sich die Batterie aus dem Batteriefach entnehmen.

Verbundenes Gerät wechseln

Mit diesem Artikel können Sie zwischen zwei Bluetooth-Geräten wechseln.
Wechseln Sie wie folgt zwischen verbundenen Bluetooth-Geräten.

Bei der Kopplung wechseln

1) Bewegen Sie den Schalter, um zwischen „PC1“ und „PC2“ umzuschalten.

2) Koppeln Sie es mit dem ausgewählten angeschlossenen Gerät.

Zum Koppeln siehe „Anwendung“ → „Maus anschließen und einstellen“ → (betriebssystemspezifisch) → „3. Koppeln mit einem PC“.

Während der Nutzung wechseln

1) Bewegen Sie den Schalter, um zwischen „PC1“ und „PC2“ umzuschalten.

2) Ist das zu wechselnde Gerät angeschlossen, blinkt die LED-Lampe etwa 3 Sekunden lang.

Bei Kopplung mit „PC1“ oder „PC2“ wird die aktuelle Verbindung unterbrochen, wenn der Schalter auf die andere Seite geschoben wird, die nicht gekoppelt wird.
Wird der Schalter auf die Seite geschoben, die mit dem angeschlossenen Gerät gekoppelt ist, wird die Verbindung wiederhergestellt.

Maus anschließen und einstellen

Windows

1. Batterie einlegen

1) Entfernen Sie die Batterieabdeckung.

2) Legen Sie den Akku wie angegeben auf dem Batterie-Entnahmefolie ein.

Legen Sie die Batterie so ein, dass sich die Batterie-Entnahmefolie darunter befindet.

Achten Sie darauf, dass der Akku mit seinem positiven (+) und negativen (-) Ende richtig ausgerichtet eingesetzt wird.

3) Setzen Sie die Batterieabdeckung wieder in ihrem ursprünglichen Zustand auf.

Batterien ersetzen...

Durch Herausziehen der Batterie-Entnahmefolie können Sie die Batterie entfernen und durch eine neue ersetzen.

2. Schalten Sie das Gerät EIN

1) Bewegen Sie den Netzschalter an der Unterseite des Geräts in die ON-Position.

Die LED-Lampe blinkt periodisch entsprechend der verbleibenden Batterieladung.

* Ist der Batterieladezustand niedrig, verringert sich die Anzahl der Blinksignale der LED-Lampe.

Energiesparmodus

Wird die Maus bei eingeschalteter Stromversorgung für einen bestimmten Zeitraum nicht berührt, wechselt sie automatisch in den Energiesparmodus.
Wird die Maus bewegt, verlässt sie den Energiesparmodus.

* Nach Verlassen des Energiesparmodus kann der Mausbetrieb 2-3 Sekunden instabil sein.

3. Koppeln mit einem PC

  • Die Kopplung umfasst die Registrierung von Bluetooth-Geräten (in diesem Fall dieses Produkt und Ihr Gerät) miteinander und die Freigabe einer Verbindung zwischen ihnen.
  • Dieser Abschnitt beschreibt die Bluetooth-Standardfunktionen von Windows. Je nach Gerät oder Bluetooth-Adapter können bestimmte Bluetooth-Funktionen verwendet werden. Bitte lesen Sie die entsprechenden Handbücher zu den einzelnen Funktionen.
  • Bitte führen Sie den Kopplungsvorgang mit Ihrer derzeitigen Maus oder dem Touchpad Ihres Geräts durch.
  • Die folgenden Hinweise gelten für Windows 11 (21H2).

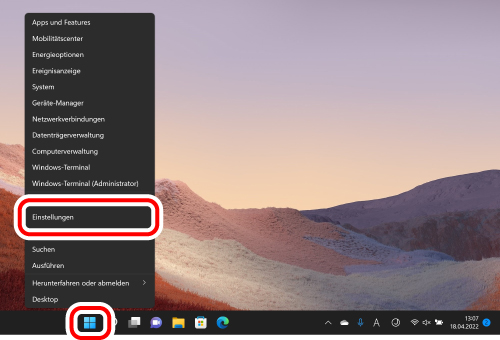

1) Klicken Sie unten im Bildschirm auf „Start“ und dann mit der rechten Maustaste auf „Einstellungen“.

Die Seite mit den „Einstellungen“ wird angezeigt.

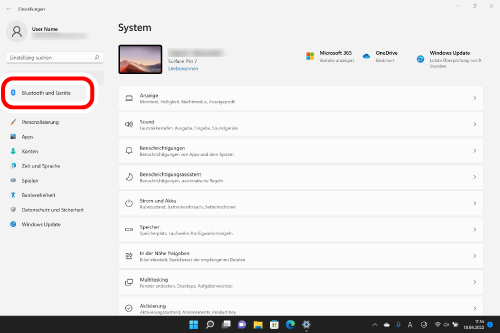

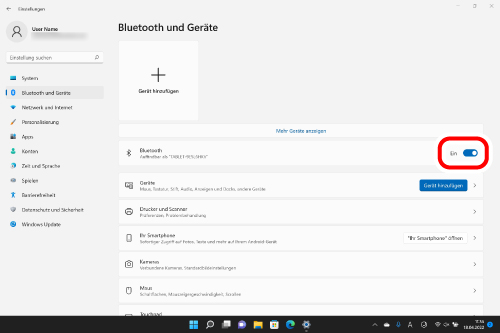

2) Klicken Sie auf „Bluetooth und Geräte“.

Die Seite „Bluetooth und Geräte“ wird angezeigt.

Wenn „Bluetooth“ ausgeschaltet ist, schalten Sie es ein.

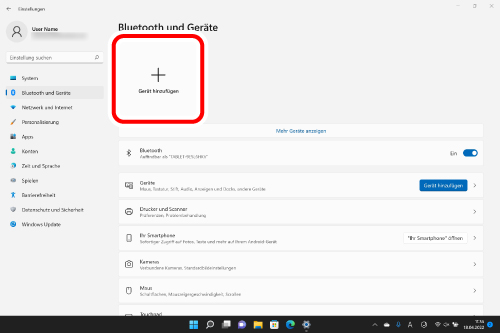

3) Klicken Sie auf „Gerät hinzufügen“.

4) Bewegen Sie den Schalter, um das angeschlossene Gerät auszuwählen.

  • Siehe „Verbundenes Gerät wechseln“, um eines der angeschlossenen Geräte auszuwählen.
  • Das momentan gekoppelte Bluetooth-Gerät wird bei dem hier ausgewählten verbundenen Gerät registriert.

5) Klicken Sie auf „Bluetooth“.

6) Wird der Bildschirm „Gerät hinzufügen“ angezeigt, halten Sie die Kopplungstaste 2-3 Sekunden gedrückt und lassen sie dann los.

Der Kopplungsmodus ist aktiviert, und die LED-Lampe blinkt rot.

7) Klicken Sie auf „ELECOM EX-G“.

Die Koppelung beginnt.

8) Wenn die Meldung zu „Ihr Gerät ist einsatzbereit“ wechselt, klicken Sie auf „Fertig“.

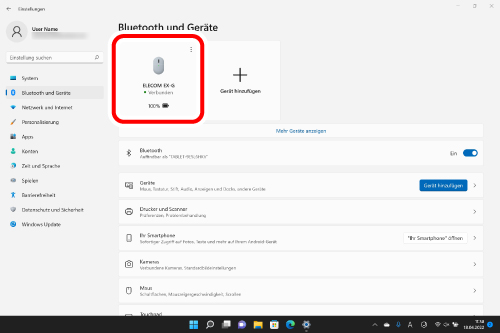

9) Die Kopplung ist abgeschlossen, wenn dieses Produkt zu „Bluetooth und Geräte “ hinzugefügt wurde und der Status „Verbunden“ lautet.

Nun können Sie die Maus benutzen.

So ändern Sie die Geschwindigkeit des Mauszeigers

Die Geschwindigkeit, mit der sich der Mauszeiger auf dem PC bewegt, kann geändert werden, wenn sich der Mauszeiger zu schnell oder zu langsam bewegt.

■ Für Windows 11

1) Klicken Sie unten im Bildschirm auf „Start“ und dann mit der rechten Maustaste auf „Einstellungen“.

Die Seite mit den „Einstellungen“ wird angezeigt.

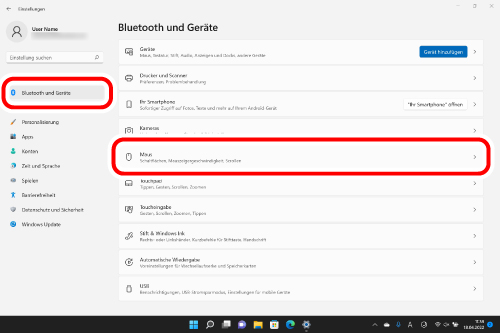

2) Klicken Sie auf „Bluetooth und Geräte“ und dann auf „Maus“.

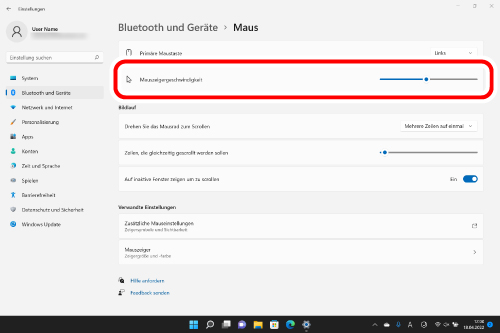

3) Mit dem Schieberegler „Mauszeigergeschwindigkeit“ können Sie die Geschwindigkeit der Mauszeigerbewegung einstellen.

■ Für Windows 10/8.1

1) Öffnen Sie die Eigenschaften der Maus.

Für Windows 10

Klicken Sie im Startmenü auf das Symbol „Einstellungen“, wählen Sie „Geräte“ → „Maus“, und klicken Sie dann im Bereich „Verwandte Einstellungen“ auf „Weitere Mausoptionen“.

Für Windows 8.1

Klicken Sie unten links im Bildschirm mit der rechten Maustaste auf die Schaltfläche „Start“, und wählen Sie „Systemsteuerung“ → „Hardware und Sound“ → „Geräte und Drucker“. Klicken Sie dann unter „Geräte und Drucker‘“ auf „Maus“.

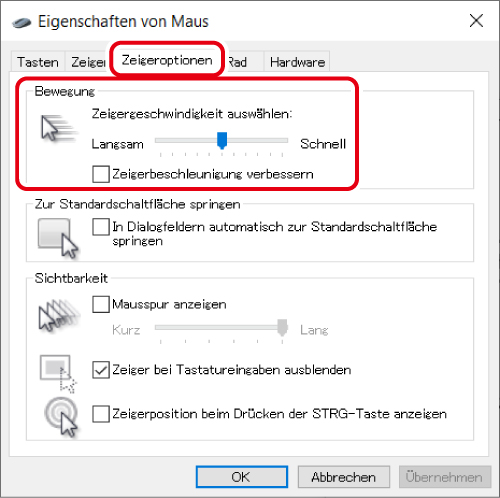

2) Wählen Sie die Registerkarte „Zeigeroptionen“.

3) Mit dem Schieberegler „Zeigergeschwindigkeit auswählen“ können Sie die Geschwindigkeit der Mauszeigerbewegung einstellen.

Anzahl der Zeilen, die pro Radumdrehung durchlaufen werden, ändern

■ Für Windows 11

1) Klicken Sie unten im Bildschirm auf „Start“ und dann mit der rechten Maustaste auf „Einstellungen“.

Die Seite mit den „Einstellungen“ wird angezeigt.

2) Klicken Sie auf „Bluetooth und Geräte“ und danach auf „Maus“.

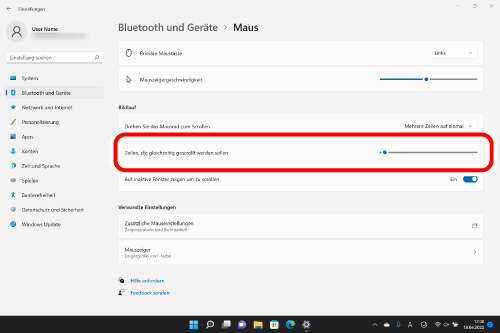

3) Stellen Sie den Schieberegler „Zeilen, die gleichzeitig gescrollt werden sollen“ ein, um die Anzahl der Zeilen pro Bildlauf einzustellen.

■ Für Windows 10/8.1

1) Öffnen Sie die Eigenschaften der Maus.

Für Windows 10

Klicken Sie im Startmenü auf das Symbol „Einstellungen“, wählen Sie „Geräte“ → „Maus“, und klicken Sie dann im Bereich „Verwandte Einstellungen“ auf „Weitere Mausoptionen“.

Für Windows 8.1

Klicken Sie unten links im Bildschirm mit der rechten Maustaste auf die Schaltfläche „Start“, und wählen Sie „Systemsteuerung“ → „Hardware und Sound“ → „Geräte und Drucker“. Klicken Sie dann unter „Geräte und Drucker‘“ auf „Maus“.

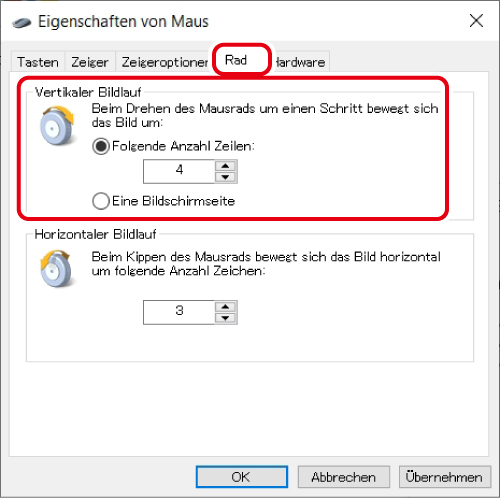

2) Wählen Sie die Registerkarte „Rad“.

3) Ändern Sie den Wert von „Folgende Anzahl Zeilen:“ unter „Beim Drehen des Mausrads um einen Schritt bewegt sich das Bild um:“.

Mac

1. Batterie einlegen

1) Entfernen Sie die Batterieabdeckung.

2) Legen Sie den Akku wie angegeben auf dem Batterie-Entnahmefolie ein.

Legen Sie die Batterie so ein, dass sich die Batterie-Entnahmefolie darunter befindet.

Achten Sie darauf, dass der Akku mit seinem positiven (+) und negativen (-) Ende richtig ausgerichtet eingesetzt wird.

3) Setzen Sie die Batterieabdeckung wieder in ihrem ursprünglichen Zustand auf.

Batterien ersetzen...

Durch Herausziehen der Batterie-Entnahmefolie können Sie die Batterie entfernen und durch eine neue ersetzen.

2. Schalten Sie das Gerät EIN

1) Bewegen Sie den Netzschalter an der Unterseite des Geräts in die ON-Position.

Die LED-Lampe blinkt periodisch entsprechend der verbleibenden Batterieladung.

* Ist der Batterieladezustand niedrig, verringert sich die Anzahl der Blinksignale der LED-Lampe.

Energiesparmodus

Wird die Maus bei eingeschalteter Stromversorgung für einen bestimmten Zeitraum nicht berührt, wechselt sie automatisch in den Energiesparmodus.
Wird die Maus bewegt, verlässt sie den Energiesparmodus.

* Nach Verlassen des Energiesparmodus kann der Mausbetrieb 2-3 Sekunden instabil sein.

3. Koppeln mit einem PC

  • Die Kopplung umfasst die Registrierung von Bluetooth-Geräten (in diesem Fall dieses Produkt und Ihr Gerät) miteinander und die Freigabe einer Verbindung zwischen ihnen.
  • Dieser Abschnitt beschreibt die Bluetooth-Standardfunktionen von macOS. Je nach Gerät oder Bluetooth-Adapter können bestimmte Bluetooth-Funktionen verwendet werden. Bitte lesen Sie die entsprechenden Handbücher zu den einzelnen Funktionen.
  • Bitte führen Sie den Kopplungsvorgang mit Ihrer derzeitigen Maus oder dem Touchpad Ihres Geräts durch.
  • Die folgenden Hinweise gelten für macOS Monterey (12).

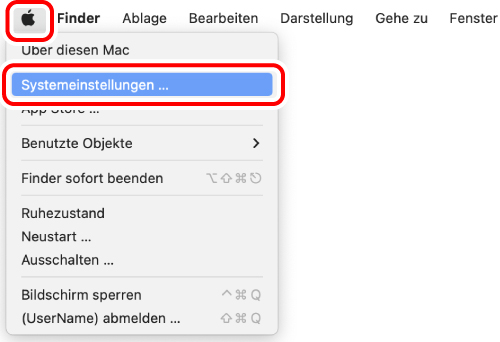

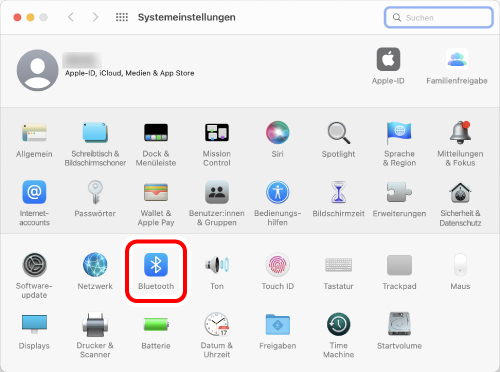

1) Klicken Sie im Apple-Menü auf „Systemeinstellungen ...“.

Das Fenster "Systemeinstellungen" wird angezeigt.

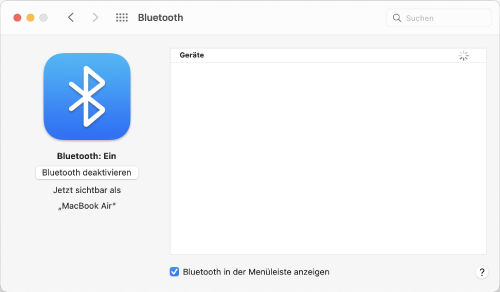

2) Klicken Sie auf „Bluetooth“.

Die Seite mit den Bluetooth-Systemeinstellungen wird angezeigt.

3) Bewegen Sie den Schalter, um eines der angeschlossenen Geräte auszuwählen.

  • Siehe „Verbundenes Gerät wechseln“, um eines der angeschlossenen Geräte auszuwählen.
  • Das momentan gekoppelte Bluetooth-Gerät wird bei dem hier ausgewählten verbundenen Gerät registriert.

4) Halten Sie die Paarungstaste während der Gerätesuche 2-3 Sekunden lang gedrückt, und lassen Sie diese dann los.

Der Kopplungsmodus ist aktiviert, und die LED-Lampe blinkt rot.

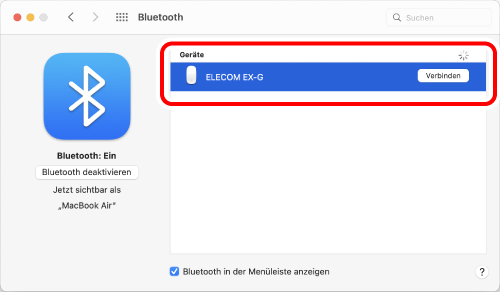

5) Wählen Sie „ELECOM EX-G“ und klicken Sie auf „Verbinden“.

Die Koppelung beginnt.

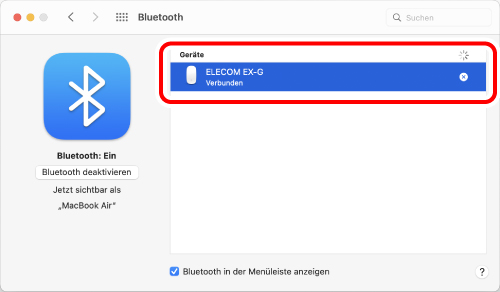

6) Die Kopplung ist abgeschlossen, wenn der Status von „ELECOM EX-G“ auf „Verbunden“ wechselt.

Nun können Sie die Maus benutzen.

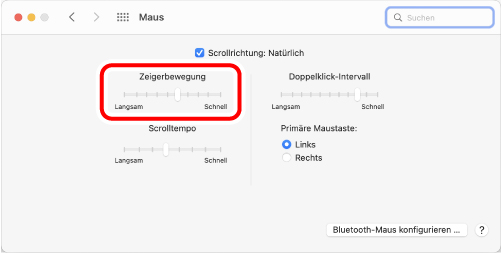

So ändern Sie die Geschwindigkeit des Mauszeigers

Die Geschwindigkeit, mit der sich der Mauszeiger auf dem PC bewegt, kann geändert werden, wenn sich der Mauszeiger zu schnell oder zu langsam bewegt.

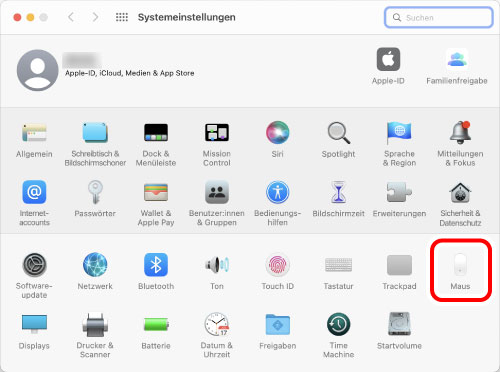

1) Klicken Sie in den „Systemeinstellungen“ auf „Maus“.

Die Seite mit den Einstellungen für die „Maus“ wird geladen.

2) Mit dem Schieberegler „Zeigerbewegung“ können Sie die Geschwindigkeit des Mauszeigers einstellen.

Durch Deaktivieren der Option „Scrollrichtung: Natürlich“ wird die Bildlaufrichtung umgekehrt.

iPhone, iPad

1. Batterie einlegen

1) Entfernen Sie die Batterieabdeckung.

2) Legen Sie den Akku wie angegeben auf dem Batterie-Entnahmefolie ein.

Legen Sie die Batterie so ein, dass sich die Batterie-Entnahmefolie darunter befindet.

Achten Sie darauf, dass der Akku mit seinem positiven (+) und negativen (-) Ende richtig ausgerichtet eingesetzt wird.

3) Setzen Sie die Batterieabdeckung wieder in ihrem ursprünglichen Zustand auf.

Batterien ersetzen...

Durch Herausziehen der Batterie-Entnahmefolie können Sie die Batterie entfernen und durch eine neue ersetzen.

2. Schalten Sie das Gerät EIN

1) Bewegen Sie den Netzschalter an der Unterseite des Geräts in die ON-Position.

Die LED-Lampe blinkt periodisch entsprechend der verbleibenden Batterieladung.

* Ist der Batterieladezustand niedrig, verringert sich die Anzahl der Blinksignale der LED-Lampe.

Energiesparmodus

Wird die Maus bei eingeschalteter Stromversorgung für einen bestimmten Zeitraum nicht berührt, wechselt sie automatisch in den Energiesparmodus.
Wird die Maus bewegt, verlässt sie den Energiesparmodus.

* Nach Verlassen des Energiesparmodus kann der Mausbetrieb 2-3 Sekunden instabil sein.

3. Kopplung mit einem iPad oder einem iPhone

  • Die Kopplung umfasst die Registrierung von Bluetooth-Geräten (in diesem Fall dieses Produkt und ein iPad oder iPhone) miteinander und die Freigabe einer Verbindung zwischen ihnen.
  • Zum Bedienen des iPads oder iPhones ist ein Antippen erforderlich, bis die Kopplung abgeschlossen ist.
  • Die folgenden Hinweise gelten für iPadOS Ver. 14.8.

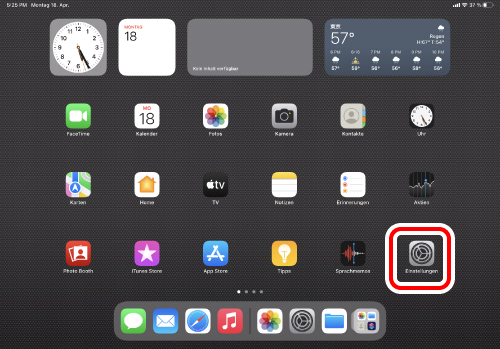

1) Tippen Sie auf der Startseite auf „Einstellungen“

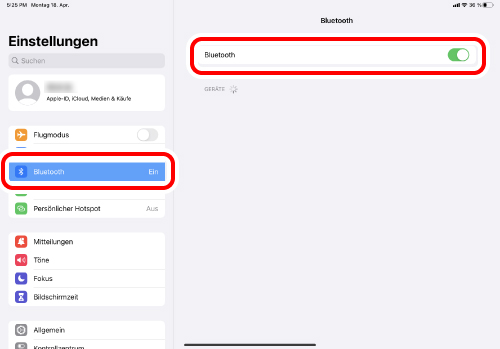

2) Tippen Sie auf „Bluetooth“, um „Bluetooth“ einzuschalten.

3) Bewegen Sie den Schalter, um eines der angeschlossenen Geräte auszuwählen.

  • Siehe „Verbundenes Gerät wechseln“, um eines der angeschlossenen Geräte auszuwählen.
  • Das momentan gekoppelte Bluetooth-Gerät wird bei dem hier ausgewählten verbundenen Gerät registriert.

4) Halten Sie die Paarungstaste während der Gerätesuche 2-3 Sekunden lang gedrückt, und lassen Sie diese dann los.

Der Kopplungsmodus ist aktiviert, und die LED-Lampe blinkt rot.

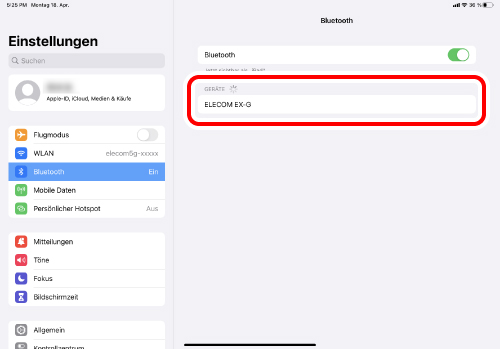

5) Tippen Sie auf „ELECOM EX-G“, wenn es unter „GERÄTE“ erkannt wird.

Die Koppelung beginnt.

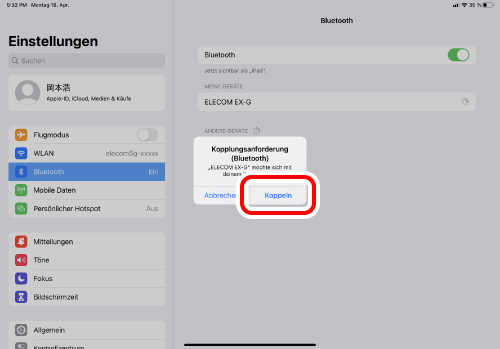

6) Wenn die Seite „Kopplungsanforderung (Bluetooth)“ geladen wird, tippen Sie auf „Koppeln“.

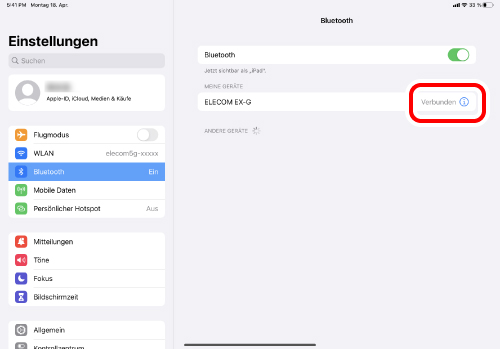

7) Wenn das Gerät „Verbunden“ ist, ist die Maus angeschlossen.

Nun können Sie die Maus benutzen.

Benutzerdefinierte Aktionen den Schaltflächen zuordnen

In der Grundeinstellung können lediglich die beiden Tasten und das Rad verwendet werden.

  • Taste 1: Einfachippen
  • Taste 2: Sekundärklick

Alle anderen Tastenfunktionen können Sie wie folgt zuweisen.

1. AssistiveTouch einschalten

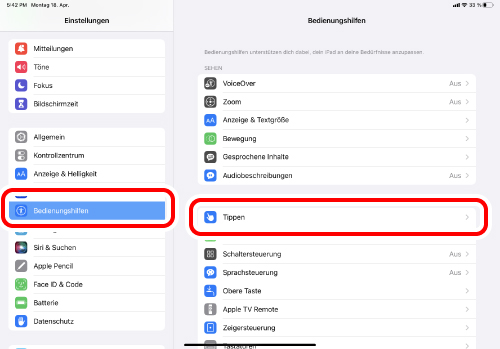

1) Tippen Sie im Bereich „Einstellungen“ auf „Bedienungshilfen“.

2) Tippen Sie auf „Tippen“.

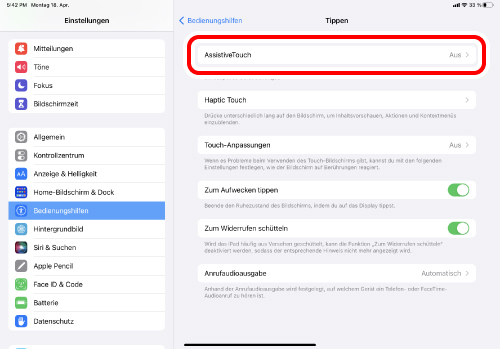

3) Tippen Sie auf „AssistiveTouch“.

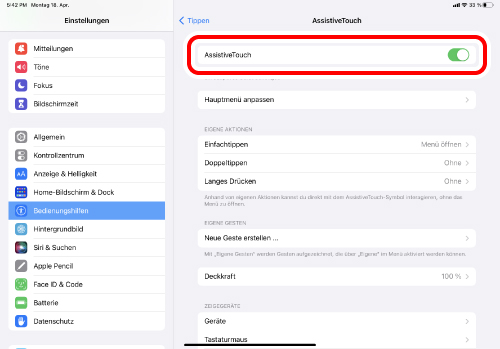

4) Tippen Sie zum Einschalten auf „AssistiveTouch“.

2. Benutzerdefinierte Aktionen den Schaltflächen zuweisen

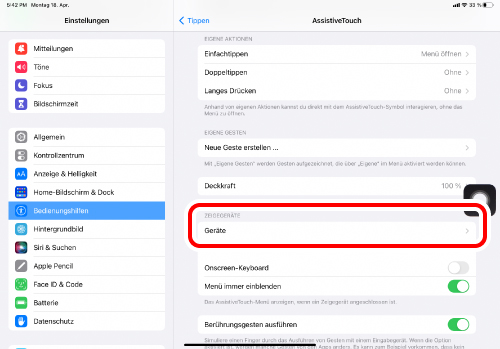

1) Tippen Sie im Bereich „ZEIGEGERÄTE“ auf „Geräte“.

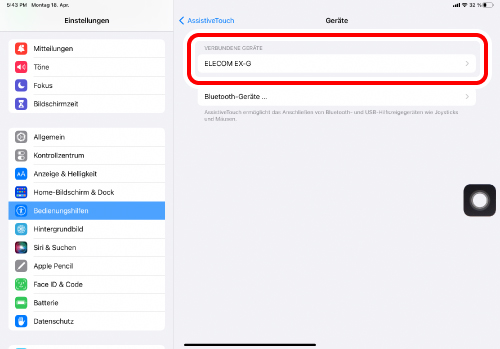

2) Tippen Sie auf „ELECOM EX-G“.

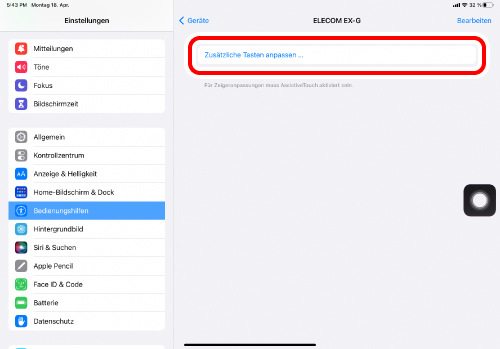

3) Tippen Sie auf „Zusätzliche Tasten anpassen...“.

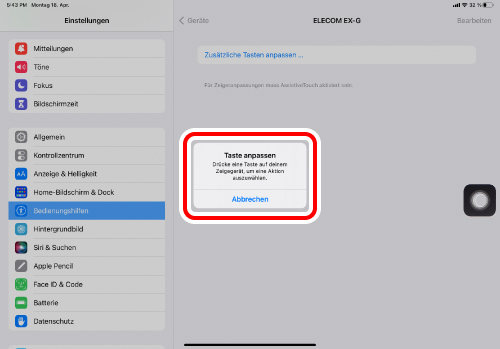

4) Nachdem die Seite „Taste anpassen“ geladen ist, klicken Sie auf der Maus auf die Taste, die hinzugefügt werden soll.

* Beim Hinzufügen von „Taste 3“.

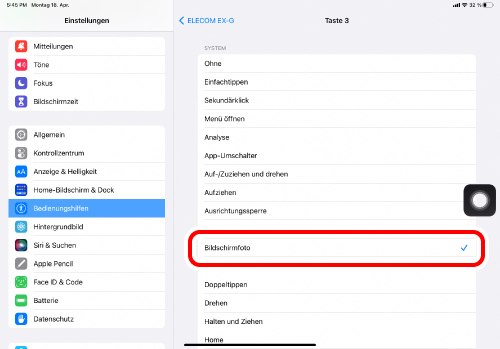

5) Eine Liste mit allen zuweisbaren Funktionen wird geladen. Tippen Sie auf die Funktion, die Sie zuweisen möchten.

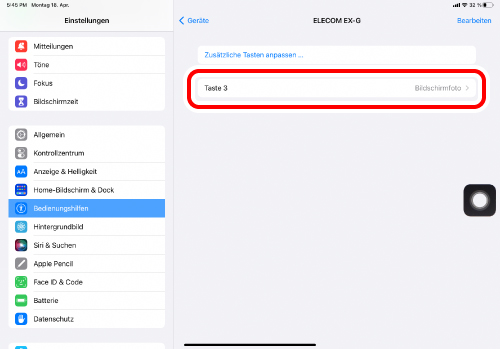

* Zuweisen von „Bildschirmfoto“ zu „Taste 3“.

6) Der Taste wird eine Funktion zugewiesen. Wiederholen Sie die obigen Schritte, um weitere Tasten zu belegen.

Bei ausgeschaltetem AssistiveTouch ist die Funktion Benutzerdefinierte Aktion deaktiviert. Dann können nur die ursprünglichen Funktionen Rechtsklick, Linksklick und Scrollrad verwendet werden.

Android

1. Batterie einlegen

1) Entfernen Sie die Batterieabdeckung.

2) Legen Sie den Akku wie angegeben auf dem Batterie-Entnahmefolie ein.

Legen Sie die Batterie so ein, dass sich die Batterie-Entnahmefolie darunter befindet.

Achten Sie darauf, dass der Akku mit seinem positiven (+) und negativen (-) Ende richtig ausgerichtet eingesetzt wird.

3) Setzen Sie die Batterieabdeckung wieder in ihrem ursprünglichen Zustand auf.

Batterien ersetzen...

Durch Herausziehen der Batterie-Entnahmefolie können Sie die Batterie entfernen und durch eine neue ersetzen.

2. Schalten Sie das Gerät EIN

1) Bewegen Sie den Netzschalter an der Unterseite des Geräts in die ON-Position.

Die LED-Lampe blinkt periodisch entsprechend der verbleibenden Batterieladung.

* Ist der Batterieladezustand niedrig, verringert sich die Anzahl der Blinksignale der LED-Lampe.

Energiesparmodus

Wird die Maus bei eingeschalteter Stromversorgung für einen bestimmten Zeitraum nicht berührt, wechselt sie automatisch in den Energiesparmodus.
Wird die Maus bewegt, verlässt sie den Energiesparmodus.

* Nach Verlassen des Energiesparmodus kann der Mausbetrieb 2-3 Sekunden instabil sein.

3. Koppelung mit einem Android-Gerät.

  • Die Kopplung umfasst die Registrierung von Bluetooth-Geräten (in diesem Fall dieses Produkt und ein Android-Gerät) miteinander und die Freigabe einer Verbindung zwischen ihnen.
  • Zum Bedienen des Android-Geräts ist ein Antippen erforderlich, bis die Kopplung abgeschlossen ist.
  • Die folgenden Hinweise gelten für den Bildschirm des Galaxy Tab A7 Lite (Android 11.0) und können je nach Gerätetyp oder Betriebssystemversion abweichen.

1) Tippen Sie auf „Einstellungen“.

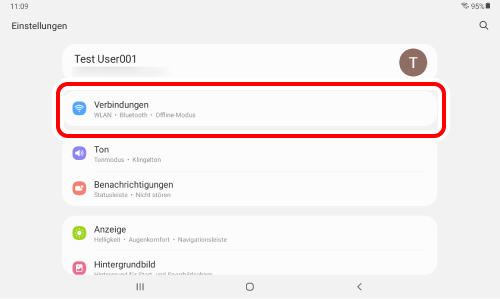

2) Tippen Sie auf „Verbindungen“

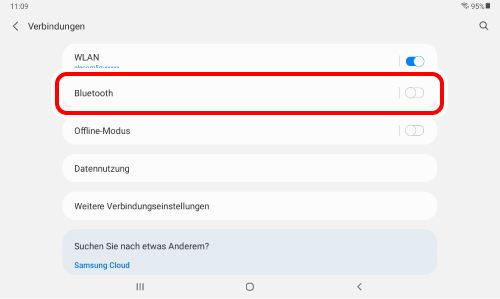

3) Tippen Sie auf „Bluetooth“

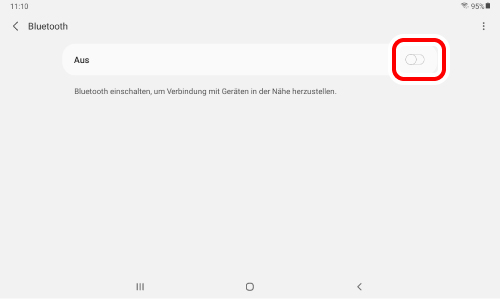

4) Prüfen Sie, ob „Bluetooth“ auf „EIN“ gestellt ist.

Wenn es deaktiviert ist, tippen Sie darauf, um es „EIN“ zu schalten.

5) Bewegen Sie den Schalter, um eines der angeschlossenen Geräte auszuwählen.

  • Siehe „Verbundenes Gerät wechseln“, um eines der angeschlossenen Geräte auszuwählen.
  • Das momentan gekoppelte Bluetooth-Gerät wird bei dem hier ausgewählten verbundenen Gerät registriert.

6) Kopplungstaste unten am Produkt etwa 2 bis 3 Sekunden gedrückt halten, dann loslassen.

Der Kopplungsmodus ist aktiviert, und die LED-Lampe blinkt rot.

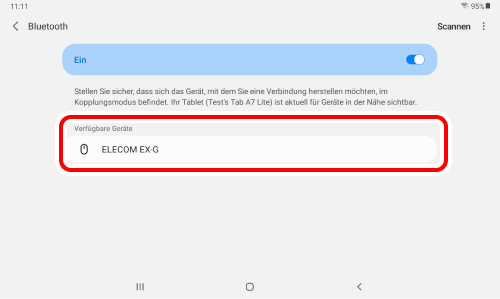

7) Tippen Sie in der Liste der Geräte auf „ELECOM EX-G“.

Die Koppelung beginnt.

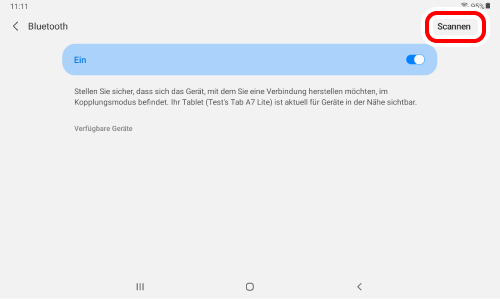

Wenn „ELECOM EX-G“ nicht in der Liste der Geräte aufgeführt ist, tippen Sie oben rechts auf die Schaltfläche „Scannen“.

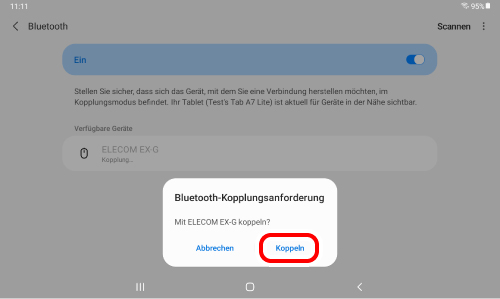

8) Tippen Sie auf die Schaltfläche „Koppeln“.

9) Wenn die LED leuchtet, ist die Kopplung abgeschlossen.

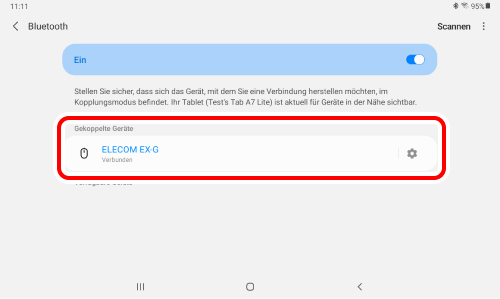

Wenn die „ELECOM EX-G“ in der Liste „Gekoppelte Geräte“ angezeigt wird, wurde sie korrekt mit Ihrem Gerät gekoppelt.

Nun können Sie die Maus benutzen.

Chrome OS

1. Batterie einlegen

1) Entfernen Sie die Batterieabdeckung.

2) Legen Sie den Akku wie angegeben auf dem Batterie-Entnahmefolie ein.

Legen Sie die Batterie so ein, dass sich die Batterie-Entnahmefolie darunter befindet.

Achten Sie darauf, dass der Akku mit seinem positiven (+) und negativen (-) Ende richtig ausgerichtet eingesetzt wird.

3) Setzen Sie die Batterieabdeckung wieder in ihrem ursprünglichen Zustand auf.

Batterien ersetzen...

Durch Herausziehen der Batterie-Entnahmefolie können Sie die Batterie entfernen und durch eine neue ersetzen.

2. Schalten Sie das Gerät EIN

1) Bewegen Sie den Netzschalter an der Unterseite des Geräts in die ON-Position.

Die LED-Lampe blinkt periodisch entsprechend der verbleibenden Batterieladung.

* Ist der Batterieladezustand niedrig, verringert sich die Anzahl der Blinksignale der LED-Lampe.

Energiesparmodus

Wird die Maus bei eingeschalteter Stromversorgung für einen bestimmten Zeitraum nicht berührt, wechselt sie automatisch in den Energiesparmodus.
Wird die Maus bewegt, verlässt sie den Energiesparmodus.

* Nach Verlassen des Energiesparmodus kann der Mausbetrieb 2-3 Sekunden instabil sein.

3. Koppeln mit einem PC

  • Die Kopplung umfasst die Registrierung von Bluetooth-Geräten (in diesem Fall dieses Produkt und Ihr Gerät) miteinander und die Freigabe einer Verbindung zwischen ihnen.
  • Dieser Abschnitt beschreibt die Bluetooth-Standardfunktionen von Chrome OS. Je nach Gerät können bestimmte Bluetooth-Funktionen verwendet werden. Bitte lesen Sie die entsprechenden Handbücher zu den einzelnen Funktionen.
  • Bitte führen Sie den Kopplungsvorgang mit Ihrer derzeitigen Maus oder dem Touchpad Ihres Geräts durch.
  • Die folgenden Hinweise gelten für Chrome OS (97.0.4692.77).

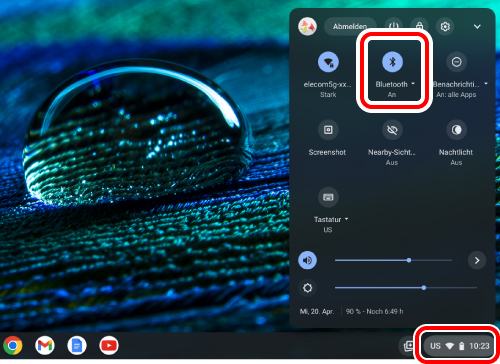

1) Klicken Sie unten rechts auf das Feld für die Schnelleinstellungen.

2) Klicken Sie auf „Bluetooth“.

Wenn „Bluetooth“ ausgeschaltet ist, schalten Sie es ein.

3) Bewegen Sie den Schalter, um eines der angeschlossenen Geräte auszuwählen.

  • Siehe „Verbundenes Gerät wechseln“, um eines der angeschlossenen Geräte auszuwählen.
  • Das momentan gekoppelte Bluetooth-Gerät wird bei dem hier ausgewählten verbundenen Gerät registriert.

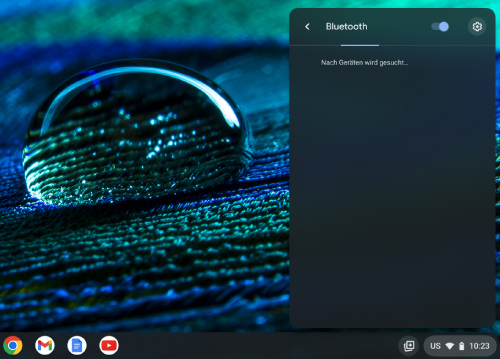

4) Halten Sie die Paarungstaste während der Gerätesuche 2 bis 3 Sekunden lang gedrückt, und lassen Sie diese dann los.

Der Kopplungsmodus ist aktiviert, und die LED-Lampe blinkt rot.

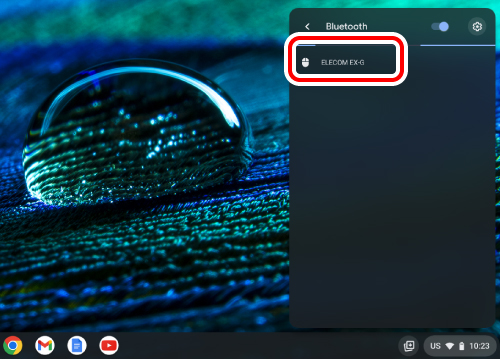

5) Klicken Sie auf „ELECOM EX-G“.

Die Koppelung beginnt.

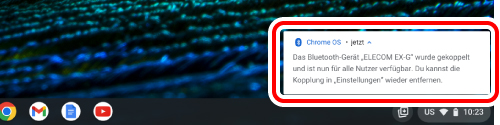

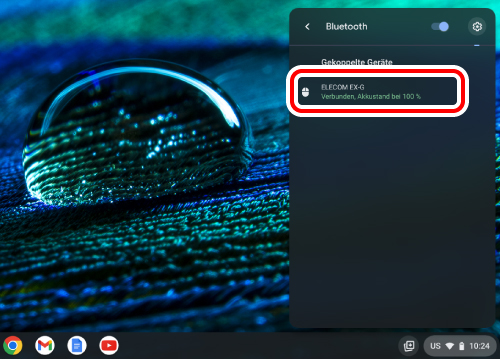

6) Die Meldung „Bluetooth-Gerät ELECOM EX-G wurde gekoppelt...“ wird angezeigt.

Dieses Produkt ist ordnungsgemäß gekoppelt, wenn der Status „ELECOM EX-G“ unter „Gekoppelte Geräte“ „Verbunden“ lautet.

Nun können Sie die Maus benutzen.

So ändern Sie die Geschwindigkeit des Mauszeigers

Die Geschwindigkeit, mit der sich der Mauszeiger auf dem PC bewegt, kann geändert werden, wenn sich der Mauszeiger zu schnell oder zu langsam bewegt.

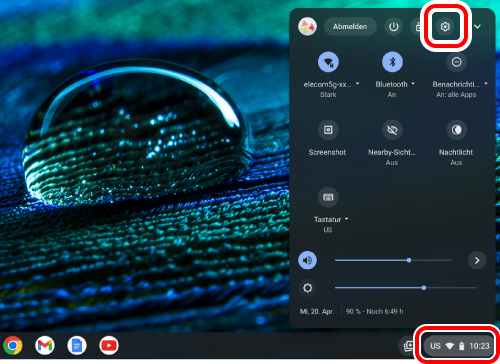

1) Klicken Sie unten rechts auf das Feld für die Schnelleinstellungen.

2) Klicken Sie auf „Einstellungen“.

Die Seite mit den Einstellungen wird angezeigt.

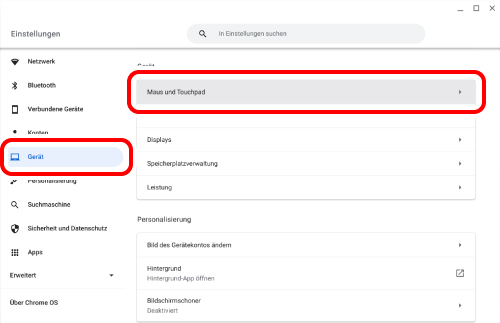

3) Klicken Sie im Abschnitt „Gerät“ auf „Maus und Touchpad“.

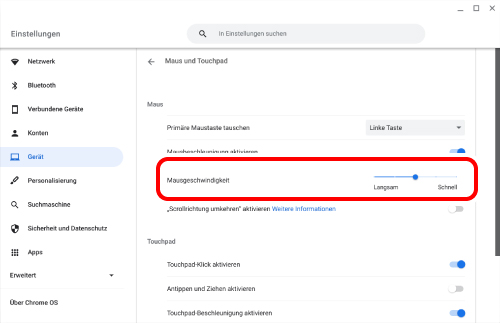

4) Mit dem Schieberegler „Mausgeschwindigkeit“ können Sie die Geschwindigkeit des Mauszeigers einstellen.

ELECOM Mouse Assistant installieren

Um die Funktionen Funktionszuweisung, schneller Bildlauf und Präsentationsmodus mit diesem Produkt nutzen zu können, muss der ELECOM Mouse Assistant installiert sein.
Mit der Software ELECOM Mouse Assistant können Sie die Maus effektiver nutzen.
Mit dem ELECOM Mouse Assistant können die Benutzer den einzelnen Tasten die gewünschten Funktionen zuweisen und damit die gewünschten Bedienvorgänge ausführen.

■ ELECOM Mouse Assistant erhalten

Die ELECOM-Website wie unten angegeben aufrufen und die neueste Version der Anwendung herunterladen.

Technische Daten

Kompatible Modelle Windows OS, macOS, Chrome OS, Android, iOS und iPadOS-basierte Geräte, die Bluetooth®HOGP unterstützen.
Unterstützte Betriebssysteme Windows 11, Windows 10, Windows 8.1, Android 7 bis 12, macOS Monterey 12, Chrome OS, iOS 15 und iPadOS 15
* Update für jede neue Version des Betriebssystems oder der Installation eines Service Packs kann erforderlich sein.
* Die aktuellen Informationen entnehmen Sie bitte der Tabelle der unterstützten Geräte.
Konformitätsstandards Bluetooth 5.0 Klasse 2 / Profil: HOGP(HID über GATT-Profil)
Auflösung 2000 DPI
Kommunikationsverfahren GFSK
Funkfrequenz 2, 4 GHz
Radiowellenbereich Etwa 10 m auf nichtmagnetischen Oberflächen (z. B. Holzschreibtische),
etwa 3 m auf magnetischen Oberflächen (z. B. Stahlschreibtische).
Sensortyp Optischer IR-Sensor
Farbe der LED Blau
Tasten 5 * darunter Radtaste
Rad 1
Laufzeit bei Dauerbetrieb: Ca. 363 Stunden
Dauer der Standby-Zeit Etwa 833 Tage
Voraussichtliche Batterielaufzeit Etwa 675 Tage
Stromversorgung (Maus) 1 beliebige AA-Alkali-Trockenbatterie, AA-Mangan-Trockenbatterie oder AA-Nickel-Metallhydrid-Batterie
Nennspannung (Hauptgerät) 1,5 V
Außenmaße (Hauptgerät) Etwa B 74 × T 110 × H 41 mm
(Etwa B 2,9 × T 4,3 × H 1,6 Zoll)
Kategorie der Größe Größe M
Gewicht (Hauptgerät) Etwa 81 g *ohne Batterien
Betriebsbedingungen Temperatur: 5°C bis 40°C; Luftfeuchtigkeit: bis zu 90 % relative Luftfeuchtigkeit (ohne Kondensation)
Lagerbedingungen Temperatur: -10°C bis 60°C; Luftfeuchtigkeit: bis zu 90 % relative Luftfeuchtigkeit (ohne Kondensation)
Zubehör AA-Alkali-Trockenbatterien zur Funktionsprüfung x 1

Fehlersuche und -behebung

Versuchen Sie Folgendes, wenn die Maus nicht ordnungsgemäß funktioniert oder die Verbindung instabil ist.

Prüfen Sie, ob die Maus eingeschaltet ist.

Überzeugen Sie sich davon, dass die Batterie richtig eingelegt ist bzw. dass die Batterie nicht entladen ist.

  • Möglicherweise wurde die Schutzfolie noch nicht von der Batterie abgezogen. Entfernen Sie die Schutzfolie von der Batterie, bevor Sie diese wieder einlegen.
  • Prüfen Sie, ob die Pole der Batterie richtig herum eingelegt sind.
  • Ist die Batterie schwach, funktioniert die Maus nicht mehr einwandfrei. 1. Siehe „Batterie einlegen“. So bald wie möglich durch eine neue Batterie ersetzen.
    Die im Lieferumfang dieses Produkts enthaltene Batterie dient lediglich zur Überprüfung der Funktionsfähigkeit. Beim Vertrieb des Produkts entlädt sich die Energie der Batterie auf natürliche Weise.
    * Wird die Maus über einen längeren Zeitraum nicht benutzt, lässt sich die Lebensdauer der Batterie durch Ausschalten des Geräts verlängern.

Überprüfen Sie die Bluetooth-Verbindung.

  • Prüfen Sie, ob die Bluetooth-Funktion bzw. der Bluetooth-Adapter an Ihrem PC eingeschaltet ist.
  • Prüfen Sie den Status der Kopplung, um sicherzustellen, dass dieses Produkt ordnungsgemäß mit Ihrem PC gekoppelt ist und dass die Kopplung nicht abgebrochen wurde.

Ändern Sie den Abstand zwischen dem PC und der Maus.

Dieses drahtlose Gerät verwendet das 2,4-GHz-Band. Bitte verwenden Sie die Maus innerhalb der Reichweite des PCs.

Durchschnittliche Reichweite der Funkwellen
Nichtmagnetische Oberfläche (z. B. Holzschreibtische): etwa 10 m
Magnetische Oberfläche (z. B. Stahlschreibtische): etwa 3 m
* Diese Werte wurden in der Testumgebung von ELECOM ermittelt und sind nicht garantiert. Das Signal im 2,4-GHz-Band kann je nach Einsatzort kürzer sein.

Starten Sie den Computer neu.

  • Je nach PC kann die Maus instabil werden. Bitte starten Sie den Computer neu.

Bitte aktualisieren Sie das Betriebssystem Ihres PCs auf die neueste Version.

  • Die Maus kann instabil werden, wenn die PC-Version alt ist. Bitte aktualisieren Sie das Betriebssystem Ihres PCs auf die neueste Version.

Aktualisieren Sie den Bluetooth-Treiber. (Bei Verwendung von Windows auf Ihrem PC)

  • Unter Umständen funktioniert die Maus nicht normal, wenn der Bluetooth-Treiber des PCs nicht in der neuesten Version vorliegt. Ermitteln Sie den Hersteller der auf Ihrem PC installierten Bluetooth-Funktion, und aktualisieren Sie den Treiber.

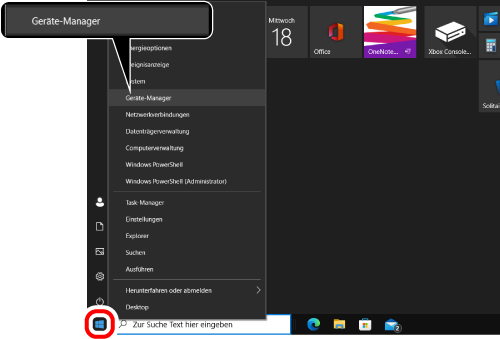

1) Klicken Sie mit der rechten Maustaste auf „Start“, und öffnen Sie den „Geräte-Manager“.

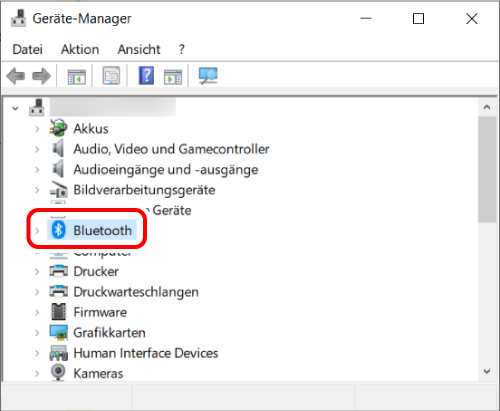

2) Klicken Sie auf „Bluetooth“.

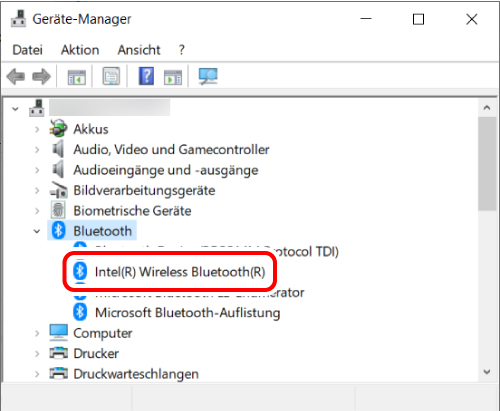

3) Ermitteln Sie den Hersteller der auf Ihrem PC installierten Bluetooth-Funktion.

Folgende Schritte veranschaulichen das Verfahren, wenn die Bluetooth-Funktion von der Intel® Corporation stammt.
Bei anderen Herstellern oder wenn Sie den Hersteller nicht kennen, sehen Sie im Benutzerhandbuch Ihres PCs nach. Oder wenden Sie sich an den Hersteller Ihres PCs, um zu erfahren, wie Sie den Bluetooth-Treiber aktualisieren können.

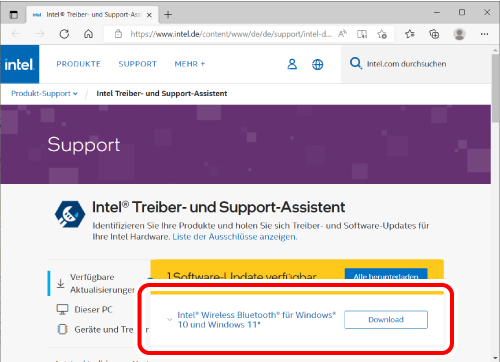

4) Suchen Sie in Ihrem Browser nach „Intel® Treiber-und Support-Assistant“, und laden Sie das Installationsprogramm von der Intel-Website herunter.

5) Befolgen Sie die Anweisungen des heruntergeladenen Installationsprogramms, um „Intel® Treiber-und Support-Assistant“ zu installieren.

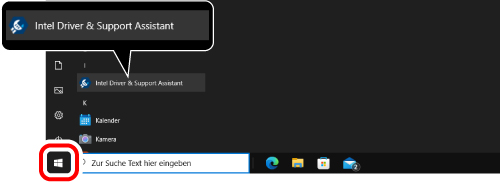

6) Nach erfolgter Installation klicken Sie auf „Start“, um den „Intel Driver & Support Assistant“ zu öffnen.

7) Die Intel Support-Seite wird automatisch in Ihrem Browser geöffnet und eine Liste von Treibern und Software-Updates, die auf Ihrem PC verwendet werden können, wird angezeigt.

8) Laden Sie „Intel® Wireless Bluetooth“ aus der Liste herunter, falls verfügbar.

* Die in Ihrem Browser angezeigte Liste kann sich je nach PC-Umgebung und Aktualisierungen der Support-Seiten ändern.

9) Befolgen Sie die Anweisungen des heruntergeladenen Installationsprogramms, um den Bluetooth-Treiber zu installieren.
Damit wird der Bluetooth-Treiber aktualisiert.

Wenn Sie einen USB-Bluetooth-Empfänger verwenden, ändern Sie die Verbindung am Empfänger.

Je nach den Spezifikationen des USB-Anschlusses des PCs oder des USB-Hubs können andere USB 3.0-Geräte, die gleichzeitig mit der Maus verwendet werden, Geräusche erzeugen, die das 2,4-GHz-Signal in der Nähe verschlechtern können.

Beispiele für USB-Geräte, die das Signal im 2,4-GHz-Band beeinträchtigen können

  • USB-Speicher
  • Festplatte oder SSD
  • Optisches Laufwerk
  • Kartenleser/-schreiber
  • LAN-Adapter
  • Sonstige, alle Geräte, die über USB 3.0 Daten mit einem PC austauschen.

Vielleicht können Sie die Situation wie folgt verbessern.

Schließen Sie den Bluetooth-Empfänger an einen anderen USB-Anschluss an, der von anderen USB3.0-Geräten, die gleichzeitig in Gebrauch sind, entfernt ist.

Schließen Sie den Bluetooth-Empfänger an einen USB2.0-Hub oder an ein Verlängerungskabel an.

Konformitätsstatus

Rechte an geistigem Eigentum

  • ELECOM CO., LTD. besitzt das Urheberrecht an diesem Handbuch.
  • Die auszugsweise oder vollständige Vervielfältigung und Weitergabe dieses Dokuments ist untersagt.
  • Prüfen Sie bei Ausfuhr dieses Geräts die Ausfuhrbestimmungen für das Herkunftsland.
  • Windows is a registered trademark or trademark of Microsoft Corporation in the United States and/or other countries.
  • macOS, iPhone and iPad are trademarks of Apple Inc., registered in the U.S. and other countries and regions.
  • Chrome OS and Android are trademarks of Google LLC.
  • The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by ELECOM CO., LTD. is under license.
  • Alle Produkt- und Firmennamen auf diesem Produkt und der Verpackung sind Marken oder eingetragene Marken der jeweiligen Inhaber.

Unterstützende Informationen
