Mouse Trackball inalámbrico
Serie M-IT11DR
Manual del usuario

Modelo compatible: M-IT10DR/M-IT11DR/E01D

Advertencias

Este manual describe las precauciones necesarias que debe seguir para el funcionamiento seguro de este producto.
Observe cuidadosamente estas precauciones para evitar lesiones personales, daños, incendios y otros problemas.

Significado de los símbolos

ADVERTENCIA

La inobservancia de las precauciones conlleva la posibilidad de que se produzcan graves lesiones personales o la muerte debido a un incendio, una descarga eléctrica u otras causas.

PRECAUCIÓN

La inobservancia de las precauciones puede provocar daños personales debido a descargas eléctricas u otras causas y puede dañar otros equipos.

Acción prohibida

Acción obligatoria

Situación que requiere atención

Notas e información de referencia

ADVERTENCIA

Si un objeto extraño (agua, virutas metálicas) entra en el producto, deje de utilizarlo inmediatamente, retire la unidad receptora de la computadora y retire la pila del trackball.
Seguir utilizando el producto tal y como está puede provocar un incendio o una descarga eléctrica.

Si el producto se comporta de manera anormal, por ejemplo, generando calor, humo o emitiendo un olor extraño, deje de usar el producto inmediatamente, apague la computadora y, luego, después de verificar suficientemente si el producto está generando calor sin quemarse, retire la unidad receptora de la computadora y retire la pila del trackball. Seguidamente, comuníquese con su distribuidor.
Seguir utilizando el producto tal y como está puede provocar un incendio o una descarga eléctrica.

No deje caer ni golpee este producto.
En el improbable caso de que este producto resulte dañado, deje de utilizarlo inmediatamente, retire la unidad receptora de la computadora y extraiga las pilas del trackball. Seguidamente, comuníquese con su distribuidor.
Pueden producirse incendios o descargas eléctricas si se utiliza este producto cuando está dañado.

No intente desmontar, modificar o reparar este producto.
Si lo hace, puede provocar un incendio, una descarga eléctrica o dañar el producto.
El mal funcionamiento no está cubierto por la garantía.

No coloque este producto en el fuego.
Las rupturas pueden provocar un incendio o lesiones.

PRECAUCIÓN

No coloque este producto en ninguno de los siguientes entornos:

  • En un automóvil expuesto a la luz solar o en un lugar expuesto a la luz solar directa.
  • En un lugar que se calienta, como alrededor de un calentador.
  • En un lugar húmedo o donde pueda producirse condensación.
  • En un lugar irregular o expuesto a vibraciones.
  • En un lugar donde se genera un campo magnético (como cerca de un imán).
  • En un lugar polvoriento.

Este producto no tiene una estructura impermeable. Utilizar o almacenar en un lugar no expuesto a líquidos como el agua.
Cualquier líquido, como la lluvia, el agua pulverizada, el zumo, el café, el vapor y el sudor, puede hacer que este producto se estropee.

  • Utilice este trackball solo con computadoras, smartphones, tabletas y sistemas de videojuegos.
  • No utilice este producto con ningún dispositivo que pueda verse afectado significativamente en caso de que este producto no funcione adecuadamente.
  • Cuando ya no necesite utilizar este producto ni la pila, asegúrese de desecharlos de acuerdo con las ordenanzas y leyes locales de su zona.

Pila

PRECAUCIÓN

Utilice una pila alcalina AA, una pila de manganeso AA o una pila recargable AA de níquel-hidruro metálico.

Retire la pila cuando no vaya a utilizar este producto durante un tiempo prolongado.
Dee lo contrario, esto podría causar una fuga de líquido o un mal funcionamiento.

Limpieza del producto

Si el cuerpo de este producto se ensucia, límpielo con un paño suave y seco.

El uso de un líquido volátil (como disolvente de pintura, benceno o alcohol) puede afectar a la calidad del material o decolorar este producto.

Tenga en cuenta lo siguiente para la desinfección.

Sumerja suavemente un paño de limpieza, como un paño de microfibra, en la solución desinfectante. Asegúrese de que no haya gotas sueltas y limpie suavemente el producto con el paño.
Después de limpiar, secar bien y limpiar los restos de líquido.

* No rocíe ningún líquido sobre el producto directamente. Hacerlo puede causar fallas eléctricas.

IMPORTANTE

No rocíe ningún líquido sobre el producto directamente.
Hacerlo puede causar fallas eléctricas.

No utilice disolventes orgánicos ni luces ultravioletas.
El uso puede provocar el deterioro de los componentes de la carcasa o de las pinturas, lo que puede causar daños en el exterior.

Se recomienda el uso de guantes desechables.

Desenchufe el conector USB de la computadora.

Al utilizar cualquier producto a base de alcohol, compruebe que sea indicado para el fin específico y que su uso sea el adecuado.

Tenga en cuenta que en el caso de que se produzcan daños o un funcionamiento anormal del producto debido al proceso de limpieza, el cliente será totalmente responsable del coste de la reparación.

Le recomendamos que se desinfecte las manos antes y después de utilizar las computadoras y los dispositivos periféricos que utilizan varias personas para evitar la propagación de infecciones a través del equipo.

Apague los dispositivos conectados.

* Cuando esté en modo de suspensión o hibernación, apague los dispositivos conectados.

* Desenchufe el adaptador de CA y el cable de alimentación de la toma de corriente.

Precauciones para los equipos inalámbricos

Este producto es un dispositivo inalámbrico que puede utilizar toda la banda de 2,4 GHz, y es capaz de evitar el alcance de los dispositivos de identificación de entidades móviles. Se adopta el método GFSK como método de ondas de radio, y la distancia de interferencia es de 10 m. La banda de 2,4 GHz también se utiliza en dispositivos médicos, Bluetooth y dispositivos LAN inalámbricos de los estándares IEEE 802.11b/11g/11n.

  • Antes de utilizar este producto, compruebe que no haya otras "emisoras de radio"* funcionando en las proximidades.
  • Si se producen interferencias electromagnéticas entre este producto y otras "estaciones de radio"*, traslade este producto a otro lugar o deje de utilizarlo.

* Otras "estaciones de radio" se refieren a dispositivos industriales, científicos y médicos que utilizan la banda de 2,4 GHz, igual que este producto, otras estaciones de radio de este tipo, locales de estaciones de radio con licencia para un sistema móvil de identificación de objetos que se utiliza en las líneas de producción de la fábrica, ciertas estaciones de radio de baja potencia sin licencia y estaciones de radioaficionados.

ADVERTENCIA

  • No utilizar en equipos que puedan causar efectos graves por su mal funcionamiento. Hay casos raros en los que una onda de radio externa de la misma frecuencia, o la onda de radio emitida por un teléfono móvil, hace que este producto funcione mal, se ralentice o no funcione.
  • No utilice este producto en lugares en los que esté prohibido el uso de ondas de radio, como los hospitales. Las ondas de radio de este producto pueden afectar a dispositivos electrónicos y médicos (por ejemplo, marcapasos).
  • Debido a la posibilidad de obstaculizar la navegación segura de las aeronaves, el uso del trackball inalámbrico en los aviones está prohibido por la Ley de Aeronáutica Civil. Apague el trackball inalámbrico antes de embarcar y no lo utilice después de hacerlo.

* ELECOM no se responsabiliza de ningún accidente ni de ningún daño indirecto o consecuente ocasionado por el fallo de este producto.

Modo de empleo

Elementos incluidos en este paquete

Este paquete incluye lo siguiente. Compruebe el paquete para asegurarse de que todos los elementos están incluidos antes de utilizar este producto. Aunque se ha hecho todo lo posible para garantizar un embalaje adecuado, en caso de que se descubra cualquier falta o daño, comuníquese con el distribuidor minorista donde se compró el producto.

Unidad principal

  • Trackball x 1
  • Unidad receptora x 1

Consumibles

  • Bola (36 mm)
  • Unidad de soporte de rodamiento x 3
  • Pilas alcalinas AAA para confirmar el funcionamiento x 1
  • Herramienta de extracción x 1

    • El trackball viene preinstalado con la bola, las unidades de soporte y las pilas. Retire la lengüeta aislante de la pila antes de usarla.

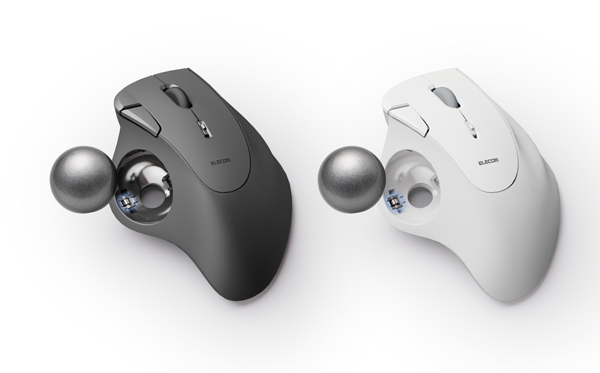

Nombre y función de cada pieza

Trackball

① Botón izquierdo

Para hacer clic izquierdo en su computadora.

② Botón derecho

Para hacer clic con el botón derecho del mouse en su computadora.

③ Rueda

Gire hacia avance y hacia retroceso o haga clic como un botón para manejar su computadora.

④ Botón "Retroceso"

Realiza la función "Retroceso" en el navegador web.

⑤ Botón "Avance"

Realiza la función "Avance" en el navegador web.

Deberá instalar el "ELECOM Mouse Assistant para Mac" de nuestro sitio web para utilizar el botón "Retroceso" y "Avance" en Mac. Consulte la sección "Instalar ELECOM Mouse Assistant".

⑥ Luz LED

  • La luz alrededor de la rueda se ilumina en rojo durante unos segundos cuando se enciende.
  • La base de la rueda se ilumina en rojo durante unos segundos cuando se enciende.

⑦ Interruptor de encendido

Para encender y apagar la alimentación del trackball.

⑧ Bola (36 mm)

Gira el cursor utilizando las yemas de sus dedos.

Bola que se vende por separado

  • Bola de repuesto de 36 mm (M-B10SV)

⑨ Piezas de soporte (rodamientos)

Apoya la bola.
Las piezas de soporte son consumibles. Las piezas de soporte compatibles se pueden comprar por separado para reemplazar las piezas de soporte existentes.

Piezas opcionales

  • Piezas de soporte de cojinetes de repuesto (M-BS10)
  • Piezas de soporte de rubí artificial de repuesto (M-RS10)

⑩ Sensor óptico (debajo de la bola)

Este sensor detectará los movimientos del trackball cuando lo mueva.

⑪ Orificio de extracción de bolas

Empuje la bola desde aquí para limpiar las piezas de soporte en la carcasa.

* Consulte "Para limpiar el trackball" para obtener más información.

⑫ Compartimento de almacenamiento de la unidad receptora

La unidad receptora puede almacenarse aquí cuando el trackball no está en uso.

⑬ Tapa de la pila

Retire esta tapa y coloque la pila.

⑭ Compartimiento para la pila

Sostiene la pila.

⑮ Hoja de extracción de la pila

Se utiliza para extraer la pila del compartimiento de almacenamiento de la pila.

⑯ Lengüeta de aislamiento de la pila

Retire esta lengüeta antes de utilizarlo.

Unidad receptora

⑰ Conector USB (macho)

Se conecta al puerto USB-A de la computadora

Herramienta de extracción

* Consulte "Cómo reemplazar piezas de soporte" para obtener más detalles.

Conexión y configuración del trackball

Windows®

1. Conectar la alimentación (ON)

1) Retire la tapa de la pila.

2) Retire la lengüeta aislante de la pila.

3) Vuelva a colocar la tapa de la pila.

4) Retire la unidad receptora.

5) Deslice el interruptor de encendido a la posición de encendido.

La luz alrededor de la rueda se ilumina en rojo.

* Cuando las pilas se estén agotando, la luz LED parpadeará durante un tiempo.

Modo de ahorro de energía

Cuando el trackball se deja sin tocar durante un periodo de tiempo determinado mientras está encendido, pasa automáticamente al modo de ahorro de energía.
Al mover el trackball se restaura desde el modo de ahorro de energía.

* Durante dos o tres segundos después de restaurar desde el modo de ahorro de energía, el funcionamiento del trackball puede ser inestable.

Sustitución de la pila...

1) Retire la tapa de la pila.

2) Retire la pila.

Tire de la lengüeta de extracción de la pila para quitar la pila.

3) Inserte la pila de acuerdo a las marcas positiva (+) y negativa (-) indicadas en el compartimiento de la pila.

Inserte la pila en la dirección correcta de polaridad positiva (+) y negativa (-).

4) Vuelva a colocar la tapa de la pila.

2. Conectar a una computadora

1) Poner en marcha la computadora.

Espere hasta que su computadora se haya puesto en marcha y pueda ser operada.

2) Inserte la unidad receptora en el puerto USB-A de la computadora.

Puede utilizar cualquier puerto USB-A.

  • Asegúrese de que el conector está correctamente orientado hacia el puerto.
  • Si hay una fuerte resistencia al insertarlo, compruebe la forma y la orientación del conector. Introducir el conector a la fuerza puede dañar el conector y existe riesgo de lesiones.
  • No toque la parte del terminal del conector USB.

Al retirar la unidad receptora

Este producto admite la conexión en caliente. La unidad receptora se puede quitar mientras la computadora está encendida.

3) El controlador se instala automáticamente y se puede utilizar el trackball.

Ahora puede usar el trackball.

Al descargar e instalar el "ELECOM Mouse Assistant" desde el sitio web de nuestra empresa, se pueden utilizar funciones como la función de asignación de botones y el modo de presentación. Consulte la sección "Instalar ELECOM Mouse Assistant".


Cambiar la velocidad del puntero del mouse

Ajuste la velocidad de movimiento del puntero del mouse en su computadora si este se mueve demasiado rápido o demasiado lento.

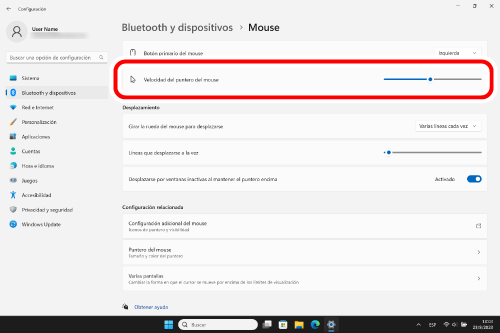

■ Para Windows 11

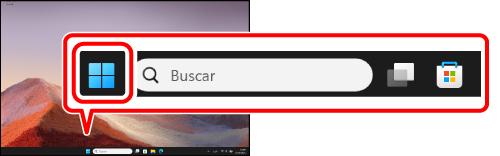

1) Pulse "Inicio" en la parte inferior de la pantalla y haga clic en "Configuración".

Aparecerá la página "Configuración".

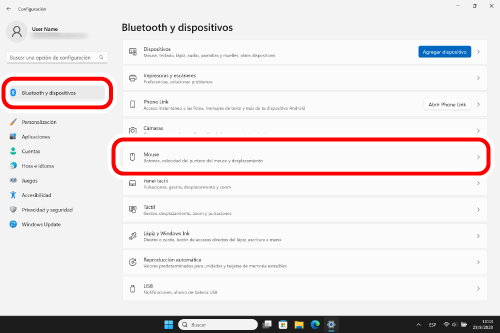

2) Haga clic en "Bluetooth y dispositivos" y luego en "Mouse".

3) Ajuste la barra deslizante "Velocidad del puntero del mouse" para ajustar la velocidad de movimiento del puntero del mouse.

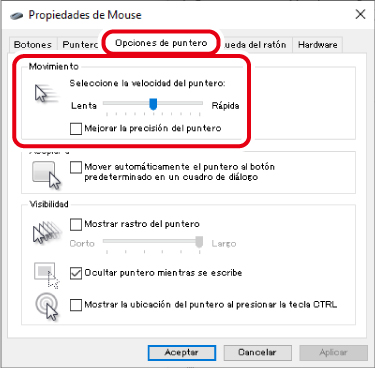

■ Para Windows 10

1) Abra las propiedades del "Mouse".

En el menú de inicio, haga clic en el icono de Configuración, seleccione "Dispositivos" → "Mouse" y, a continuación, haga clic en "Opciones adicionales del mouse" en "Configuración relacionada".

2) Seleccione la pestaña "Opciones de puntero".

3) Ajuste la barra deslizante "Seleccione e la velocidad del puntero" para ajustar la velocidad de movimiento del puntero del mouse.

Cambiar el número de líneas que se desplazan en un giro de la rueda

■ Para Windows 11

1) Pulse "Inicio" en la parte inferior de la pantalla y haga clic en "Configuración".

Aparecerá la página "Configuración".

2) Haga clic en "Bluetooth y dispositivos" y luego en "Mouse".

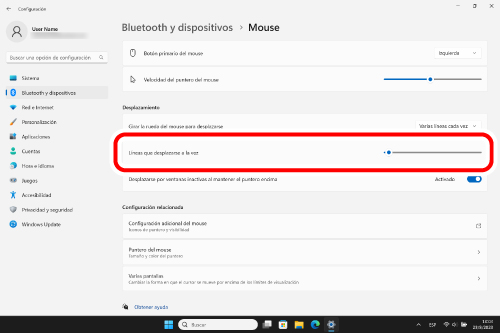

3) Ajuste la barra deslizante "Líneas que desplazarse a la vez" para ajustar el número de líneas por desplazamiento.

■ Para Windows 10

1) Abra las propiedades del "Mouse".

En el menú de inicio, haga clic en el icono de Configuración, seleccione "Dispositivos" → "Mouse" y, a continuación, haga clic en "Opciones adicionales del mouse" en "Configuración relacionada".

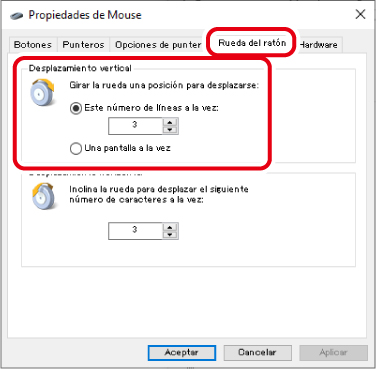

2) Seleccione la pestaña "Rueda del ratón".

3) Cambie el valor de "Este número de líneas a la vez" en "Girar la rueda una posición para desplazarse"

Mac

1. Conectar la alimentación (ON)

1) Retire la tapa de la pila.

2) Retire la lengüeta aislante de la pila.

3) Vuelva a colocar la tapa de la pila.

4) Retire la unidad receptora.

5) Deslice el interruptor de encendido a la posición de encendido.

La luz alrededor de la rueda se ilumina en rojo.

* Cuando las pilas se estén agotando, la luz LED parpadeará durante un tiempo.

Modo de ahorro de energía

Cuando el trackball se deja sin tocar durante un periodo de tiempo determinado mientras está encendido, pasa automáticamente al modo de ahorro de energía.
Al mover el trackball se restaura desde el modo de ahorro de energía.

* Durante dos o tres segundos después de restaurar desde el modo de ahorro de energía, el funcionamiento del trackball puede ser inestable.

Sustitución de la pila...

1) Retire la tapa de la pila.

2) Retire la pila.

Tire de la lengüeta de extracción de la pila para quitar la pila.

3) Inserte la pila de acuerdo a las marcas positiva (+) y negativa (-) indicadas en el compartimiento de la pila.

Inserte la pila en la dirección correcta de polaridad positiva (+) y negativa (-).

4) Vuelva a colocar la tapa de la pila.

2. Conectar a una computadora

1) Poner en marcha la computadora.

Espere hasta que su computadora se haya puesto en marcha y pueda ser operada.

2) Inserte la unidad receptora en el puerto USB-A de la computadora.

Puede utilizar cualquier puerto USB-A.

  • Para terminales que no tienen un puerto USB-A, como una MacBook, utilice el concentrador USB Type-C®.

  • Asegúrese de que el conector está correctamente orientado hacia el puerto.
  • Si hay una fuerte resistencia al insertarlo, compruebe la forma y la orientación del conector. Introducir el conector a la fuerza puede dañar el conector y existe riesgo de lesiones.
  • No toque la parte del terminal del conector USB.

Al retirar la unidad receptora

Este producto admite la conexión en caliente. La unidad receptora se puede quitar mientras la computadora está encendida.

3) El controlador se instala automáticamente y se puede utilizar el trackball.

Ahora puede usar el trackball.

Al descargar e instalar el "ELECOM Mouse Assistant" desde el sitio web de nuestra empresa, se pueden utilizar funciones como la función de asignación de botones y el modo de presentación. Consulte la sección "Instalar ELECOM Mouse Assistant".


Cambiar la velocidad del puntero del mouse

Ajuste la velocidad de movimiento del puntero del mouse en su computadora si este se mueve demasiado rápido o demasiado lento.

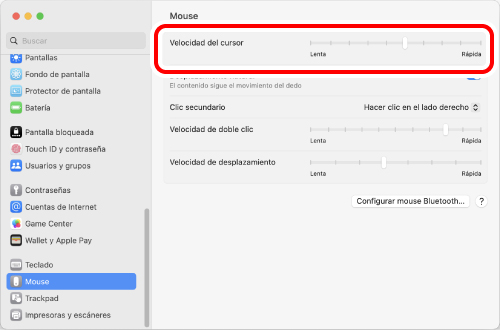

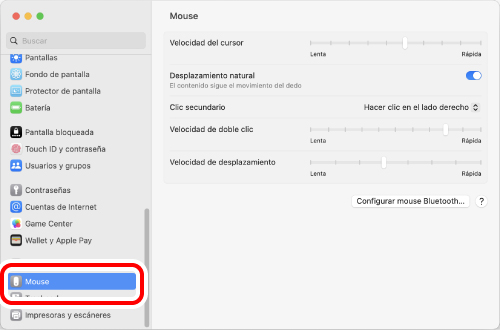

1) Haga clic en "Mouse" en "Configuración del Sistema".

La página de configuración "Mouse" se cargará.

2) Ajuste el control deslizante "Velocidad del cursor" para ajustar la velocidad del puntero del mouse.

Si desmarca "Desplazamiento natural", la dirección del desplazamiento se invertirá.

ChromeOS

1. Conectar la alimentación (ON)

1) Retire la tapa de la pila.

2) Retire la lengüeta aislante de la pila.

3) Vuelva a colocar la tapa de la pila.

4) Retire la unidad receptora.

5) Deslice el interruptor de encendido a la posición de encendido.

La luz alrededor de la rueda se ilumina en rojo.

* Cuando las pilas se estén agotando, la luz LED parpadeará durante un tiempo.

Modo de ahorro de energía

Cuando el trackball se deja sin tocar durante un periodo de tiempo determinado mientras está encendido, pasa automáticamente al modo de ahorro de energía.
Al mover el trackball se restaura desde el modo de ahorro de energía.

* Durante dos o tres segundos después de restaurar desde el modo de ahorro de energía, el funcionamiento del trackball puede ser inestable.

Sustitución de la pila...

1) Retire la tapa de la pila.

2) Retire la pila.

Tire de la lengüeta de extracción de la pila para quitar la pila.

3) Inserte la pila de acuerdo a las marcas positiva (+) y negativa (-) indicadas en el compartimiento de la pila.

Inserte la pila en la dirección correcta de polaridad positiva (+) y negativa (-).

4) Vuelva a colocar la tapa de la pila.

2. Conectar a una computadora

1) Poner en marcha la computadora.

Espere hasta que su computadora se haya puesto en marcha y pueda ser operada.

2) Inserte la unidad receptora en el puerto USB-A de la computadora.

Puede utilizar cualquier puerto USB-A.

  • Para dispositivos que no tienen un puerto USB-A, utilice un concentrador USB Type-C.

  • Asegúrese de que el conector está correctamente orientado hacia el puerto.
  • Si hay una fuerte resistencia al insertarlo, compruebe la forma y la orientación del conector. Introducir el conector a la fuerza puede dañar el conector y existe riesgo de lesiones.
  • No toque la parte del terminal del conector USB.

Al retirar la unidad receptora

Este producto admite la conexión en caliente. La unidad receptora se puede quitar mientras la computadora está encendida.

3) El controlador se instala automáticamente y se puede utilizar el trackball.

Ahora puede usar el trackball.

Cambiar la velocidad del puntero del mouse

  • Las siguientes instrucciones son para Chrome OS (118.0.5993.86).

Ajuste la velocidad de movimiento del puntero del mouse en su computadora si este se mueve demasiado rápido o demasiado lento.

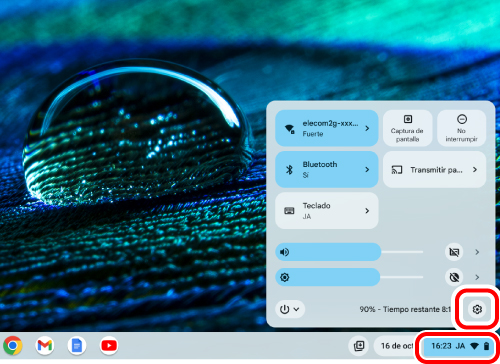

1) Haga clic en el icono de la pila en la parte inferior derecha.

2) Haga clic en (configuración) en el panel de Ajustes rápidos.

Aparecerá la página de configuración.

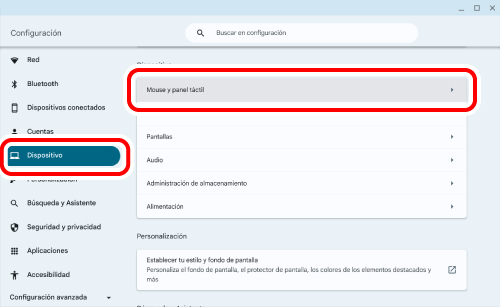

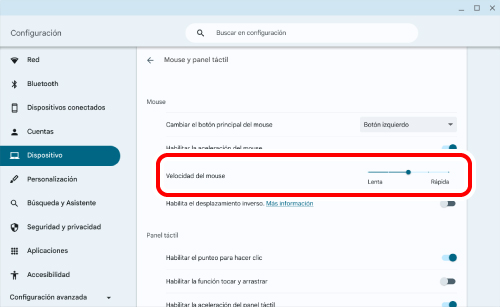

3) Haga clic en "Mouse y panel táctil" en "Dispositivo".

4) Ajuste el control deslizante "Velocidad del mouse" para ajustar la velocidad del puntero del mouse.

Instalar ELECOM Mouse Assistant

Para utilizar la función de asignación de funciones y el modo de presentación con este producto, es necesario instalar ELECOM Mouse Assistant.
"ELECOM Mouse Assistant" es un software que permite utilizar el mouse de forma más eficaz.
Con ELECOM Mouse Assistant, los usuarios pueden asignar las funciones que deseen a los botones únicos y utilizarlos para realizar las operaciones que deseen.

■ Obtenga el ELECOM Mouse Assistant

Visite nuestra página web y descargue la última versión de la aplicación.

> La página de descarga está aquí

Especificaciones del producto

Tipo de conector Conector USB Type-A
Método de conexión USB inalámbrico de 2,4 GHz
Modelos compatibles Dispositivos con sistema operativo Windows, macOS y ChromeOS equipados con puerto USB
Sistema operativo soportado Windows 11/10, macOS Ventura 13 y ChromeOS
* Puede ser necesaria la actualización para cada nueva versión del sistema operativo o la instalación de un paquete de servicios.
* La información de compatibilidad se recuperó durante la confirmación de la operación en nuestro entorno de verificación. No hay garantía de compatibilidad total con todos los dispositivos, versiones del sistema operativo y aplicaciones.
Método de comunicación GFSK
Radiofrecuencia 2,4 GHz
Alcance de las ondas de radio Longitud máxima del cable: aproximadamente 10 m / 33 pies
* Puede variar según el entorno.
Resolución del sensor 500 DPI
Tipo de sensor IR LED
Tipo de haz de luz Luz infrarroja
Botones 5 * incluyendo el botón de la rueda
Número de ruedas 1
Fuente de energía Utilice una pila alcalina AA, una pila de manganeso AA o una pila recargable AA de níquel-hidruro metálico.
Duración de las pilas Duración máxima aproximada de 25 meses (tiempo estimado de funcionamiento al utilizar una pila alcalina).
* Puede variar según las condiciones de uso.
Categoría de tamaño Tamaño XL
Dimensiones externas (unidad principal) Aproximadamente ancho 96 mm × largo 126 mm × altura 52 mm / ancho 3,8 pulg. × largo 5,0 pulg. × altura 2,0 pulg.
Dimensiones externas (receptor) Aproximadamente ancho 19 mm × largo 15 mm × altura 6 mm / ancho 0,7 pulg. × largo 0,6 pulg. × altura 0,2 pulg.
Peso (unidad principal) Aproximadamente 148 g / 5,2 oz
Masa (unidad receptora) Aproximadamente 2 g / 0,07 oz
Condiciones del entorno operativo Temperatura: de 5 °C a 40 °C / de 41 °F a 104 °F, humedad: 90 % HR (sin condensación)
Condiciones del entorno de almacenamiento Temperatura: de -10 °C a 60 °C / de 14 °F a 140 °F, humedad: 90 % HR (sin condensación)
Accesorios Herramienta de extracción x 1

Solución de problemas

Para desinfectar el trackball

IMPORTANTE

No rocíe ningún líquido sobre el producto directamente.
Hacerlo puede causar fallas eléctricas.

Nunca aplique agua caliente.
Hacerlo puede causar fallas eléctricas.

No utilice disolventes orgánicos ni luces ultravioletas.
El uso puede provocar el deterioro de los componentes de la carcasa o de las pinturas, lo que puede causar daños en el exterior.

Se recomienda el uso de guantes desechables.

Desenchufe el conector USB de este producto y de la computadora.

Al utilizar cualquier producto a base de alcohol, compruebe que sea indicado para el fin específico y que su uso sea el adecuado.

Tenga en cuenta que en el caso de que se produzcan daños o un funcionamiento anormal del producto debido al proceso de limpieza, el cliente será totalmente responsable del coste de la reparación.

Le recomendamos que se desinfecte las manos antes y después de utilizar las computadoras y los dispositivos periféricos que utilizan varias personas para evitar la propagación de infecciones a través del equipo.

Sumerja suavemente un paño de limpieza, como un paño de microfibra, en la solución desinfectante. Asegúrese de que no haya gotas sueltas y limpie suavemente el producto con el paño.
Después de limpiar, secar bien y limpiar los restos de líquido.

* No rocíe ningún líquido sobre el producto directamente. Hacerlo puede causar fallas eléctricas.

Para limpiar el trackball

1) Use un dedo (o un bolígrafo) para empujar la bola hacia afuera desde la parte inferior.

2) Use un bastoncillo de algodón o algo similar para limpiar el polvo acumulado en las superficies de contacto de las tres piezas de soporte.

Al limpiar alrededor del sensor óptico, tenga cuidado de no dañar el sensor.

3) Limpie suavemente la suciedad de la bola con un pañuelo de papel.

No utilice alcohol, paños de limpieza y otras herramientas de limpieza similares cuando limpie la bola.
La limpieza eliminará la capa de aceite previamente aplicada en la superficie de la bola y hará que la pelota funcione de forma deficiente.

4) Inserte la bola en la carcasa del trackball.


Un aceite inadecuado en la superficie de la pelota puede hacer que la pelota funcione de forma deficiente.
Si la pelota parece funcionar de forma deficiente, frótala en tu mano durante unos 30 segundos.
El aceite de tu mano mejorará el funcionamiento de la bola.

Cómo reemplazar piezas de soporte

Al reemplazar las piezas de soporte, tenga cuidado de no dañar el sensor.

1) Use un dedo (o un bolígrafo) para empujar la bola hacia afuera desde la parte inferior.

2) Sujete la herramienta de extracción incluida con los dedos y empújela en la muesca a los lados de la parte de soporte hasta que escuche un clic.

3) Tire de la herramienta de extracción con fuerza para quitar la parte de soporte.

4) Coloque la pieza de soporte de repuesto en el pestillo interior.

5) Presione la parte de soporte con el dedo hasta que escuche un clic.

6) Inserte la bola en la carcasa del trackball.

Si el trackball no funciona correctamente

Pruebe lo siguiente si el trackball funciona de forma anormal.

① Compruebe que el mouse está encendido.

② Compruebe que la pila esté insertada correctamente o que la pila no esté agotada.

  • Es posible que la película protectora se haya quedado en la pila. Retire la película protectora de la pila antes de volver a colocarla. en el trackball.
  • Asegúrese de que la pila está insertada con los terminales en la orientación correcta.
  • El funcionamiento será inestable cuando las pilas estén bajas. Consulte "Sustitución de la pila..." y sustitúyala por una pila nueva lo antes posible.
    La pila incluida con este producto es solo para confirmar su funcionamiento. La pila descargará energía de forma natural durante el proceso de distribución del producto.

* Apague el trackball cuando no se utiliza durante un largo periodo de tiempo puede alargar la vida de la pila.

③ Cambiar la distancia de uso entre la computadora y el trackball.

  • Este dispositivo inalámbrico utiliza la banda de 2,4 GHz. Utilice el trackball dentro del alcance de la computadora.

Alcance medio de las ondas de radio
Superficie no magnética (como escritorios de madera): aproximadamente 10 m
Superficie magnética (como los escritorios de acero): aproximadamente 3 m

* Estos valores se han obtenido en el entorno de pruebas de ELECOM y no están garantizados. La señal de la banda de 2,4 GHz puede ser más corta en función del entorno en el que se utilice.

④ Reinicie la computadora.

  • El trackball puede volverse inestable dependiendo de la computadora. Reinicie la computadora.

⑤ Actualice el sistema operativo de su computadora a la última versión.

  • El trackball puede volverse inestable si la versión del PC está desactualizada. Actualice el sistema operativo de su computadora a la última versión.

⑥ Cambie la conexión de la unidad receptora.

Dependiendo de las especificaciones del puerto USB de la computadora o del concentrador USB, otros dispositivos USB 3.0 utilizados simultáneamente con el trackball pueden generar ruido que puede empeorar la señal de 2,4 GHz en las proximidades.

Ejemplos de dispositivos USB que pueden degradar la señal de la banda de 2,4 GHz

  • Memoria USB
  • Disco duro o SSD
  • Unidad de disco óptico
  • Lector/grabador de tarjetas
  • Adaptador LAN
  • Otros, todos los dispositivos que comunican datos con una computadora a través de USB 3.0.

Es posible que pueda mejorar la situación con el siguiente método.

Conecte la unidad receptora del trackball a otro puerto USB alejado de otros dispositivos USB 3.0 que se estén utilizando simultáneamente.

Conecte la unidad receptora del trackball a un concentrador USB 2.0 o a un cable de extensión.

⑦ Comprueba los ajustes de ahorro de energía del dispositivo conectado. (Cuando se utiliza una computadora con Windows®)

En Windows, para reducir el consumo de energía en función de la computadora, la alimentación del producto conectado por USB está configurada para apagarse automáticamente.
Puede cambiar las configuraciones de las siguientes formas:

Para Windows 11

1) Haga clic en el botón "Inicio" en la parte inferior de la pantalla.

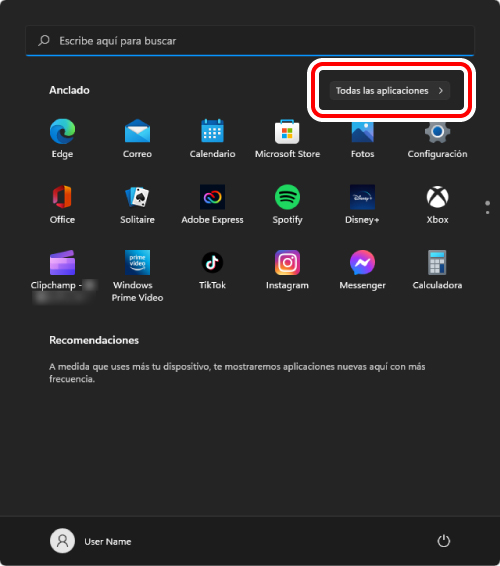

2) Haga clic en "Todas las aplicaciones".

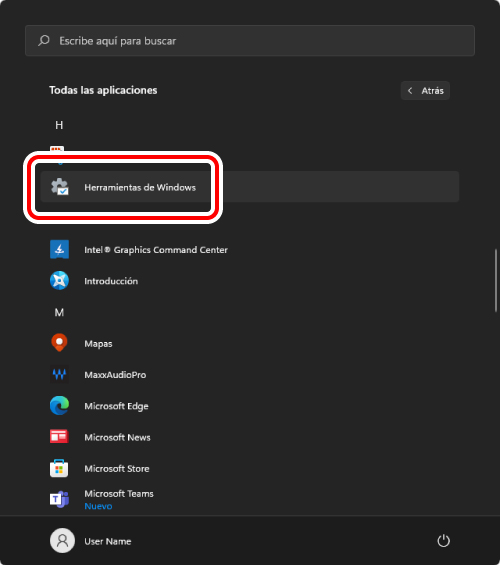

3) Haga clic en "Herramientas de Windows".
Aparecerá la pantalla "Herramientas de Windows".

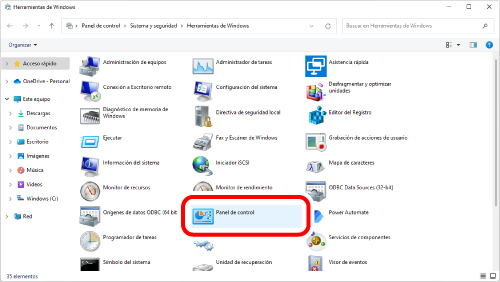

4) Haga doble clic en "Panel de control".

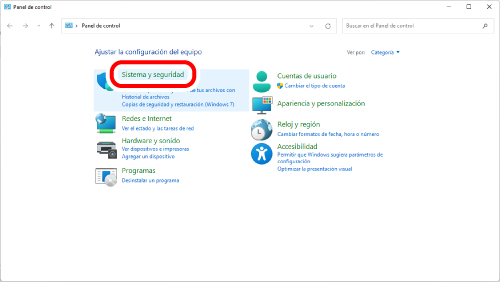

5) Haga clic en "Sistema y seguridad".

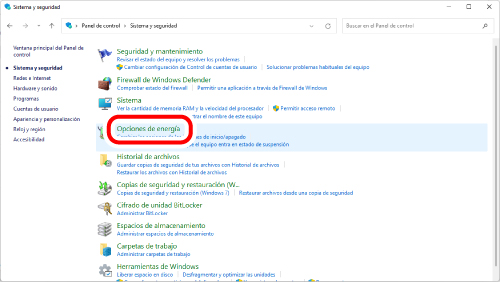

6) Haga clic en "Opciones de energía".

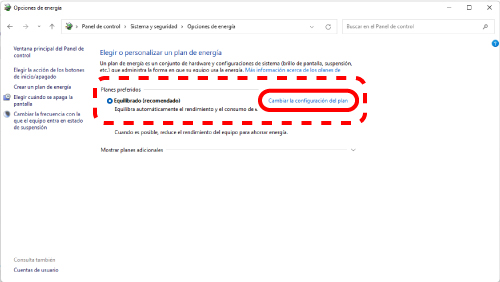

7) Haga clic en "Cambiar la configuración del plan" a la derecha del elemento seleccionado en "Plan de energía".

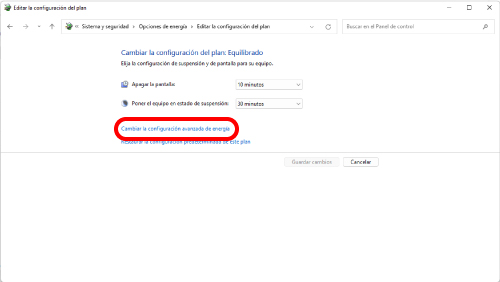

8) En la pantalla "Editar la configuración del plan", haga clic en "Cambiar la configuración avanzada de energía".

9) En la pantalla "Opciones de energía", haga clic en la marca "+" de "Configuración de USB" de la lista y, a continuación, haga clic en la marca "+" de "Configuración de suspensión selectiva de USB".

10) En el cuadro desplegable junto a "Configuración", seleccione "Deshabilitado".
Si utiliza una laptop, hay dos elementos en lugar de "Configuración": "Con batería" y "Con corriente alterna". En ese caso, configure la opción "Con corriente alterna" a "Deshabilitado".

11) Haga clic en "Aceptar" para confirmar las configuraciones.

12) Haga clic en la "×" (cerrar) de la esquina superior derecha para cerrar "Editar la configuración del plan".


Para Windows 10

1) Haga clic con el botón derecho del mouse en el botón de inicio situado en la parte inferior izquierda de la pantalla, haga clic en "Opciones de energía" y, a continuación, haga clic en "Configuración adicional avanzada" en "Configuración relacionada" en la parte derecha de la pantalla "Inicio/apagado y suspensión".

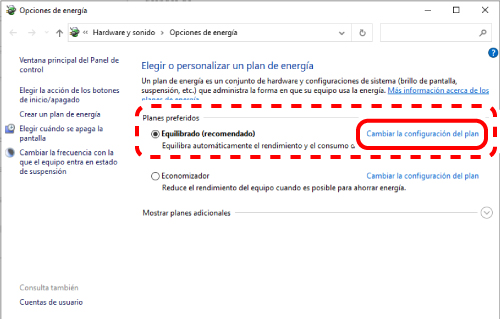

2) Haga clic en "Cambiar la configuración del plan" a la derecha del elemento seleccionado en "Plan de energía".

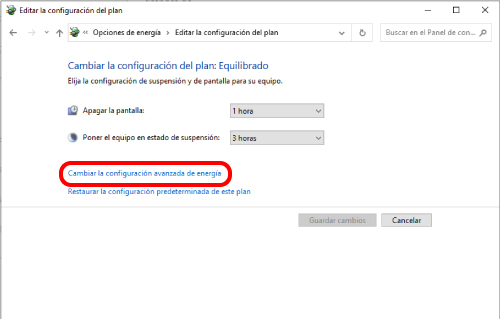

3) En la pantalla "Editar la configuración del plan", haga clic en "Cambiar la configuración avanzada de energía".

4) En la pantalla "Opciones de energía", haga clic en la marca "+" de "Configuración de USB" de la lista y, a continuación, haga clic en la marca "+" de "Configuración de suspensión selectiva de USB".

5) En el cuadro desplegable junto a "Configuración", seleccione "Deshabilitado".
Si utiliza una laptop, hay dos elementos en lugar de "Configuración": "Con batería" y "Con corriente alterna". En ese caso, configure la opción "Con corriente alterna" a "Deshabilitado".

6) Haga clic en "Aceptar" para confirmar las configuraciones.

7) Haga clic en la "×" (cerrar) de la esquina superior derecha para cerrar "Editar la configuración del plan".

Estado de cumplimiento

Derechos de propiedad intelectual

  • ELECOM CO., LTD. es propietaria del derecho de autor de este manual.
  • Todos los productos y nombres de empresas que aparecen en este producto y en el empaque son marcas comerciales o marcas registradas de sus respectivos propietarios.
  • Se prohíbe la duplicación y transferencia de este documento en parte o en su totalidad.
  • Windows is a registered trademark or trademark of Microsoft Corporation in the United States and/or other countries.
  • macOS Ventura is a trademark of Apple Inc., registered in the U.S. and other countries and regions.
  • Chrome is a trademark or registered trademark of Google LLC.

Información de asistencia
