兼容型号：M-VM501/M-VM501L/EG01A
鼠标主体
* 本手册使用VM501鼠标作为图例进行说明。
① 左键
在电脑上进行左键单击操作。
② 右键
在电脑上进行右键单击操作。
③ 滚轮
前后转动或像按钮一样点击来操作电脑。
④ “返回”键
在网页浏览器上执行“返回”操作。
⑤ “前进”键
在网页浏览器上执行“前进”操作。
⑥和⑦附加键
可指定这些按钮实现任何功能。
* 购买时，并未对其进行任何设置。
⑧ DPI级数切换按钮
可以将计数数字（指针移动速度）设置为5个级数。
●DPI1:400 DPI
●DPI2:800 DPI （默认值）
●DPI3:1600 DPI
●DPI4:2400 DPI
●DPI5:3200 DPI
每个档位的计数数字可以调整。要进行调整，请从我们的网站下载并安装EG Tool。
欲知更多详情，请参阅“设置ELECOM GAMING Tool（EG Tool）”-“设置DPI级数”。
您可以为① ~ ⑧中的所有按钮指定该功能。要指定按钮功能，请从我们的网站下载并安装EG Tool。
欲知更多详情，请参阅“设置ELECOM GAMING Tool（EG Tool）”-“设置按钮功能”。
⑨ LED通知灯
要调整DPI级数，请从我们的网站下载并安装EG Tool。
欲知更多详情，请参阅“设置ELECOM GAMING Tool（EG Tool）”-“设置DPI级数”。
⑩ USB Type-C端口
用于连接随附充电线的端口。
⑪ 光学传感器
在移动鼠标时，该传感器会检测鼠标的动作。
传感器使用不可见（透明）光。请注意，直视传感器光源可能会伤害眼睛。
⑫ 电源开关
以无线方式使用时，在鼠标主体上打开/关闭电源。
⑬ 接收器存放仓
当不使用接收器时或通过无线方式使用鼠标时，可以将接收器存放在这里。
* 本手册使用VM501鼠标作为图例进行说明。
接收器
⑭ USB连接器
连接至电脑的USB-A端口。
* 本手册使用VM501鼠标作为图例进行说明。
1.给电池充电
1）将随附充电线的USB Type-C连接器连接至本产品的USB Type-C端口。
2）将随附充电线的USB-A连接器连接到电脑上的USB-A端口。
3）打开电脑的电源（如果尚未打开）。
RGB LED灯将开始闪烁，灯的颜色取决于当前的DPI级数设定（默认为DPI2：紫色），同时开始充电。当设备充满电后，LED灯将常亮，灯的颜色取决于当前的DPI级数设定（默认为DPI2：紫色）。
如果开启了“极速充电”功能，大约需要1个小时即可充满电，否则，则需要3个小时。
请参阅“设置极速充电”以了解此功能的详细信息。
如果在超过预计的充电时间之后，RGB LED灯仍然没有以当前DPI级数对应的颜色（默认为●DPI2：紫色）亮起，请拔下充电线并停止充电片刻。否则可能会导致过热、破裂或火灾。
2.接通电源
1）将本产品底部的电源开关滑动到"开启"的位置。
RGB LED灯将亮起3秒钟，灯的颜色取决于当前的DPI级数设定（默认为●DPI2：紫色）。
*如果电池电量不足，LED灯将快速闪烁，灯的颜色取决于当前的DPI级数设定（默认为●DPI2：紫色）。（默认值为●DPI2：紫色）
省电模式
打开电源后，如鼠标在一段时间内没有使用，它将自动切换到省电模式。
移动鼠标时，鼠标将从省电模式中恢复。
*从省电模式恢复后的2-3秒期间，鼠标操作有时不稳定。
3.连接至电脑
1）启动电脑。
请等待电脑已经启动并可以操作。
2）将接收器和充电线连接到接收器扩展适配器，然后将其插入电脑的USB-A端口。
3）驱动程序将自动安装，自此即可使用鼠标。
* 本手册使用VM501鼠标作为图例进行说明。
1.连接至电脑
1）将随附充电线的USB Type-C连接器连接至本产品的USB Type-C端口。
2）启动电脑。
请等待电脑已经启动并可以操作。
3）将随附充电线的USB-A连接器连接到电脑上的USB-A端口。
4）驱动程序将自动安装，自此即可使用鼠标。
您能够为所有按钮指定功能，并可以安装设置软件“EG Tool”来设置DPI计数。请继续前往“设置ELECOM GAMING Tool（EG Tool）”。
本产品附带一个可以贴在鼠标底部的鼠标垫片。
通过改变鼠标垫片的面积，您可以按照自己的喜好设置最佳手感。更改鼠标脚的表面积，可以调整到你喜欢的舒适度。
*在贴鼠标垫片之前，请撕下蓝色保护膜。
* 本手册使用VM501鼠标作为图例进行说明。
从我们的网站下载并安装EG Tool后，您可以为所有按钮指定或禁用特定功能、设置DPI计数、设置轮询率以及设置RGB LED灯。
■获取EG Tool
请访问下方的官网，以下载最新版的EG Tool。
> 单击此处打开下载页面
■安装EG Tool
安装前
1）将下载的文件EG_Tool_Vxxx.zip（xxx取决于下载的版本）解压到桌面。
*根据您的系统操作环境，在下载后单击“打开文件”可能会解压文件。
2）双击解压后文件夹中的文件“EG_Tool_Vxxx.exe”（xxx取决于下载的版本）。
3）安装程序将会启动。

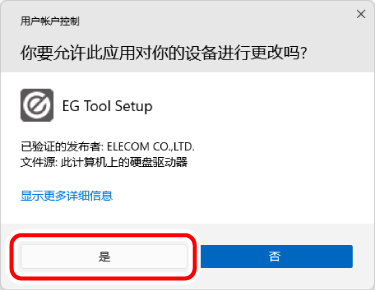

当“用户帐户控制”窗口出现时，单击“是”按钮。

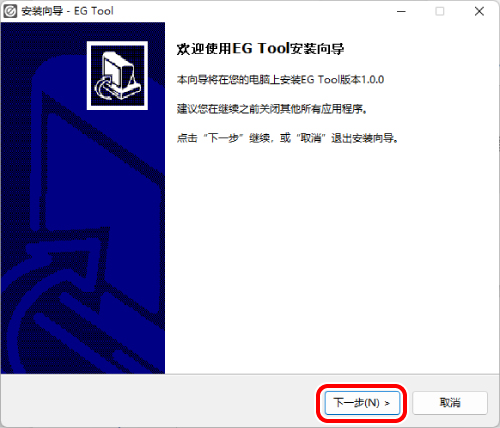

4）单击“下一步（N）”。

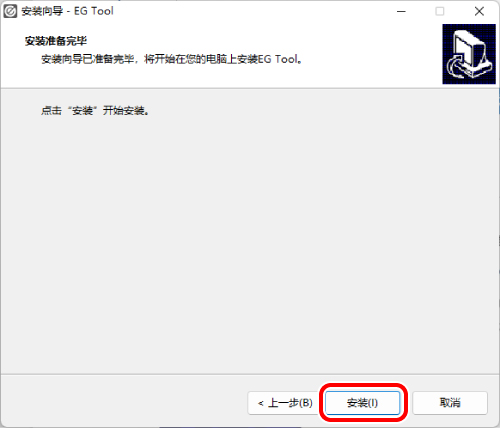

5）单击“安装(I)”。

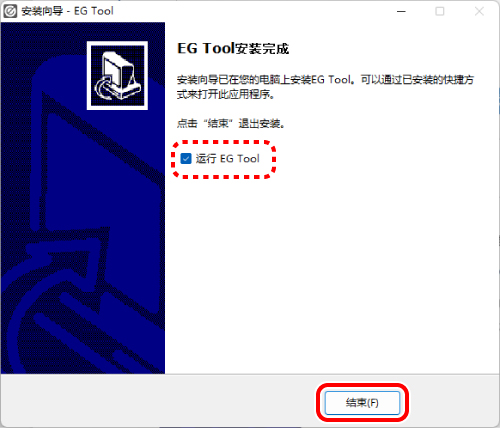

6）单击“结束（F）”。
EG Tool的安装就完成了。
*如果您单击“运行 EG Tool”，EG Tool将会启动。
■ 运行EG Tool
1）双击桌面上创建的“EG Tool”图标。
2）将出现“EG Tool”设置界面。

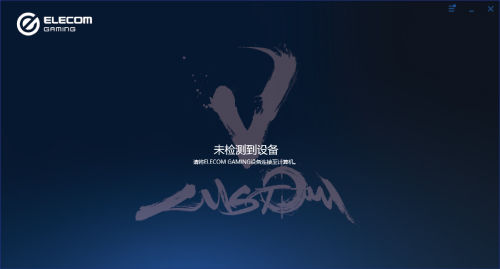

如果启动EG Tool没有连接任何设备，您将收到“未检测到设备”提示。连接本产品后，则可以看到不同的设置页面。

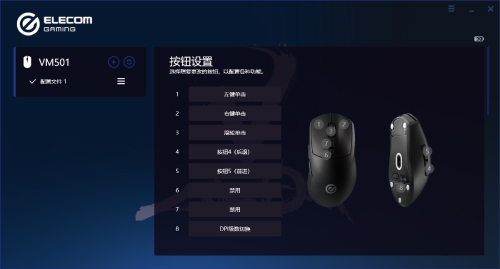

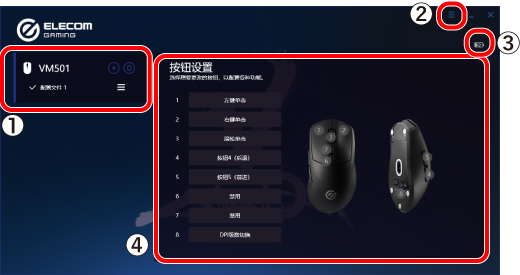

■关于EG Tool设置界面
① 配置文件设置
您可以将当前设置注册为配置文件。通过在多个配置文件之间切换，您可以一次更改多个设置。
*欲知更多详情，请参阅“设置配置文件”。
② 菜单按钮
单击菜单按钮，然后选择“确认更新信息”以检查EG Tool的版本信息。
③充电状态显示
显示鼠标的充电状态。
④ 按钮设置
选择按钮然后设置指定功能、禁用等。
*欲知更多详情，请参阅“设置按钮功能”。

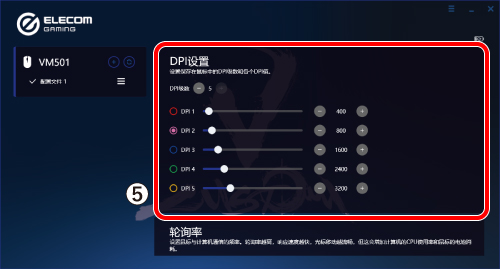

⑤DPI级数设置界面
设置鼠标的DPI。
欲知更多详情，请参阅“设置DPI级数”。

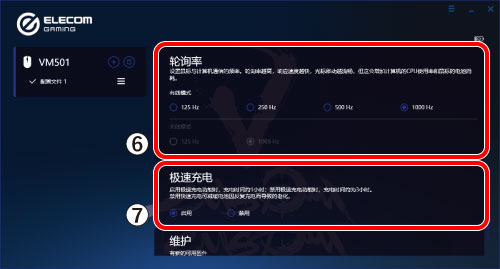

⑥轮询率设置界面
设置鼠标的轮询率。
*欲知更多详情，请参阅“设置轮询率”。
⑦极速充电设置
开启或禁用极速充电功能。
*欲知更多详情，请参阅“设置极速充电”。

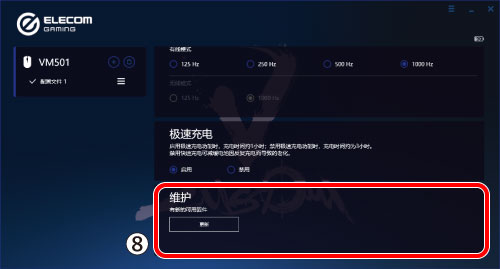

⑧维护界面
进行固件更新。
*欲知更多详情，请参阅“更新固件”。
■ 设置按钮功能
当您单击1至8号按钮时，右侧鼠标指示图上相应按钮的编号会亮起，设置项目将显示在子菜单中。（设置项对每个按钮都是通用的。）

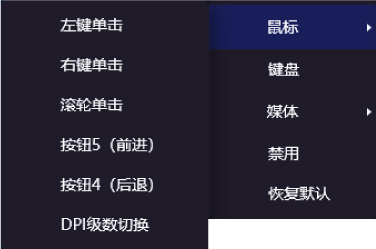

● 鼠标
设置所选按钮的鼠标操作。
选择“鼠标”，然后选择列表中显示的操作之一。
“左键单击”
将所选按钮设置为左键单击按钮。
如果一个按钮被设置为左键单击按钮，那么在将其设置为其他功能时，必须首先将左键单击指定给另一个按钮。
如果您尝试进行更改，您会看到以下警告信息：
“右键单击”
将所选按钮设置为右键单击按钮。
“滚轮单击”
将所选按钮设置为中键单击按钮。
“按钮4（后退）”
将所选按钮设置为按钮4（网页浏览器中的“后退”操作）。
“按钮5（前进）”
将所选按钮设置为按钮5（网页浏览器中的“前进”操作）。
“DPI级数切换”
将所选按钮设置为“DPI级数切换”按钮。
DPI设置共有5个级数。
这些设置会自动保存在鼠标的主体内存中，并立即生效。
欲知更多详情，请参阅“设置DPI级数”。
● 键盘
设置所选按钮的键盘操作。
1）选择“键盘”。
出现键盘输入页面。
2）在键盘上按下您想要指定的按键。

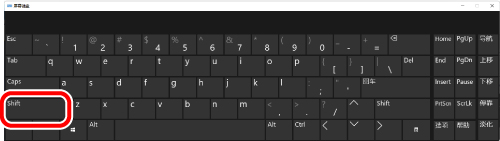

如果无法使用键盘输入，请单击输入栏右边的虚拟键盘图标。
当出现虚拟键盘时，单击您想要输入的按键。
3）单击“OK”
所选按钮的设置界面将切换到设置功能界面。

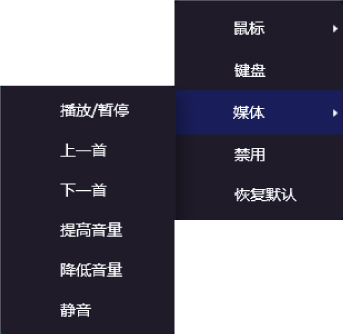

● 媒体
将所选按钮设置为多媒体操作。
选择“媒体”，然后选择列表中显示的操作之一。
“播放/暂停”
播放媒体播放器。在媒体播放时按下该按钮，就会暂停播放。
“上一首”
返回媒体播放器中的上一首歌/捕获的内容/文件。*
“下一首”
返回媒体播放器中的下一首歌/捕获的内容/文件。*
“提高音量”
增加Windows®系统音量。
“降低音量”
降低Windows®系统音量。
“静音”
此按钮可使整个系统的音频输出静音。
再按一次可取消静音。
*它能否正常工作体取决于您使用的媒体播放器。
● 禁用
禁用所选按钮。
● 恢复默认
将所选按钮恢复为出厂设置。
■ 设置DPI级数
DPI（每英寸点数）表示鼠标每移动一英寸时，光标移动的点数。DPI数字越高，指针相对于鼠标移动的范围和速度就越大。
本产品最多可设置5个DPI级数，您可以在各级之间切换。
● 更改DPI级数
单击“DPI级数”旁边的
以增加DPI级数。最多可创建5个DPI级数。
单击
可减少DPI级数。最小数值为1。DPI级数不可设为0。
切换到每个DPI级数时，鼠标上的RGB LED灯会亮起3秒钟，并显示相应的灯光颜色。
●DPI1:红色
●DPI2:紫色
●DPI3:靛蓝色
●DPI4:绿色
●DPI5:黄色

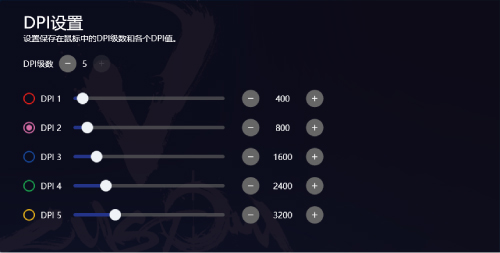

● 设置DPI
您可以为每个DPI级数设置DPI计数。单击每个DPI级数旁边的可将DPI计数增加100。
您还可以使用滑动条设置DPI数值。单击可将DPI计数减少100。
DPI计数可设置范围为200至26000 (以100为单位进行设置)。

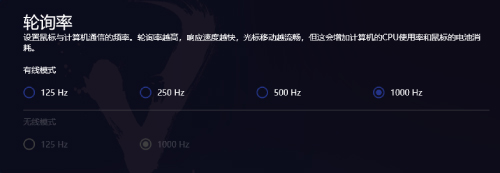

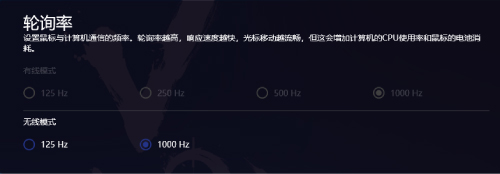

■ 设置轮询率
轮询率表示鼠标向电脑回报位置的频率（Hz）。轮询率越高，响应速度越快，光标移动越平滑，但这会增加CPU使用率和鼠标电池的消耗。
有线和无线模式下使用鼠标可设置的数值是不同的。
有线模式
125 Hz / 250 Hz / 500 Hz / 1000 Hz（默认值）
无线模式
125 Hz / 1000 Hz（默认值）
单击个别设置以对其进行设置。
■ 设置极速充电
您可以开启或禁用极速充电功能。
如果禁用此功能，充电时间将会延长，但同时也会减轻因反复充电而导致的电池退化。
* 这只能在有线充电时设置。
■ 设置配置文件
您可以将当前设置注册为配置文件。通过在多个配置文件之间切换，您可以一次更改多个设置。
● 创建配置文件
保留当前设置，并自定义名称。
1）单击配置文件设置上的
。
2）输入配置文件名称，然后单击“创建”。
3）新创建的配置文件名称将显示在配置文件设置中。
● 在配置文件之间切换
切换不同的配置文件，可以一次性更改所有设置。
1）单击要设置的配置文件名称。
2）出现“正在应用设置”窗口后，它将切换到选定的配置文件。
● 更改配置文件名称
更改当前显示的配置文件名称。
1）单击要更改的配置文件名称旁边的
，然后选择“更改名称”。
2）输入配置文件名称，然后单击“OK”按钮。
● 删除配置文件
选择要删除的配置文件并将其删除。

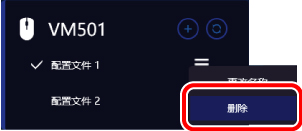

1）单击要删除的配置文件名称旁边的，然后选择“删除”。
2）单击确认界面上的“删除”。
● 恢复设置
将本产品恢复为出厂设置。所有配置文件设置都将被重置。
1）单击“配置文件设置”上的
。
2）单击确认界面上的“初始化”。
■ 更新固件
将产品固件更新为最新版本。
1）将本产品连接到电脑（可通过无线或有线模式）。
2）单击维护部分中的“更新”
3）当“用户帐户控制”窗口出现时，单击“是”按钮。

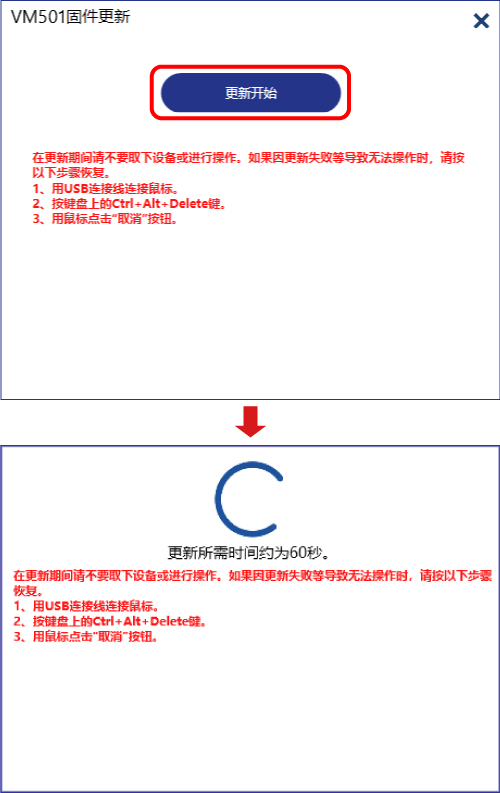

4）单击更新界面上的“更新开始”。

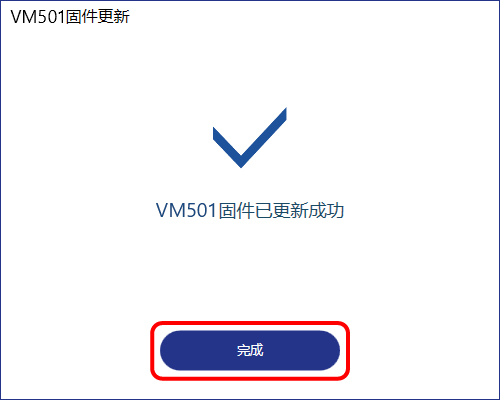

5）在更新完成界面上，单击“完成”。
① 检查鼠标电源是否开启。
② 检查可充电电池的电量是否过低。
*长时间不使用鼠标时关闭电源，可延长电池使用寿命。
③ 更改电脑和鼠标的位置。
平均无线电波范围
非磁性表面（例如木桌）：大约10 m
磁性表面（例如铁桌）：大约3 m
*这些数值是在ELECOM的测试环境中获得的，我们对此不作保证。2.4 GHz频段的信号可能更短，取决于您的使用环境。
④ 重启电脑。
⑤ 请更新电脑的操作系统至最新版本。
⑥ 请更换接收器的连接方式。
根据电脑USB端口或USB集线器的规格，与鼠标同时使用的其他USB3.0设备可能会产生干扰，从而影响附近的2.4GHz信号。
可能会影响2.4 GHz频段信号的USB设备包括
您可以使用以下方法改善这一状况。
・将鼠标接收器插入另一个USB端口，远离同时使用的其他USB3.0设备。
・将鼠标接收器插入USB2.0集线器或延长线。

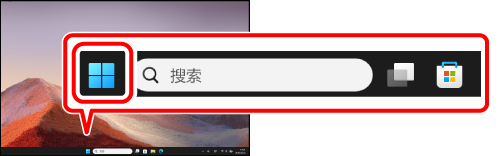

1）单击屏幕底部的“开始”按钮。

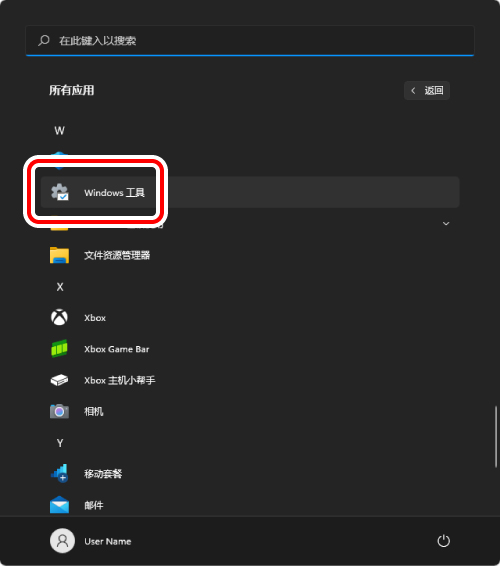

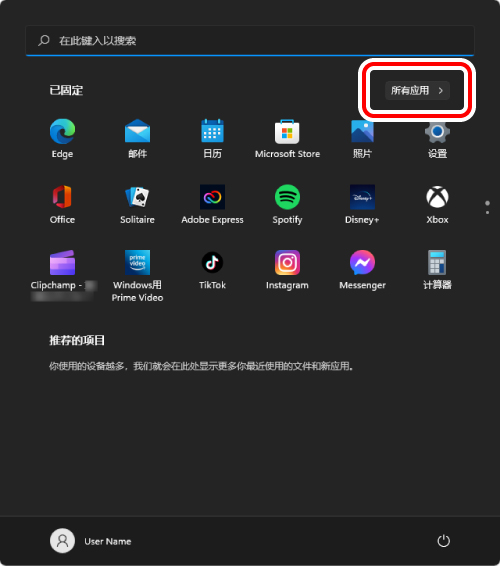

2）单击“所有应用”。
3）单击“Windows工具”。

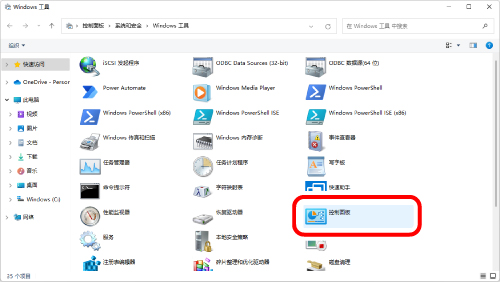

将出现“Windows工具”界面。
4）双击“控制面板”。

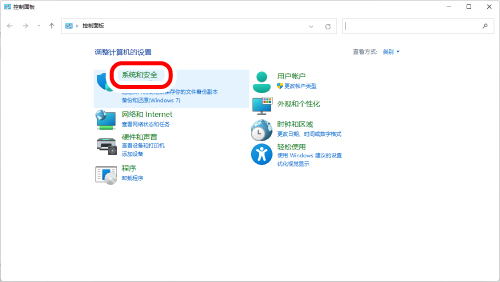

5）单击“系统和安全”。

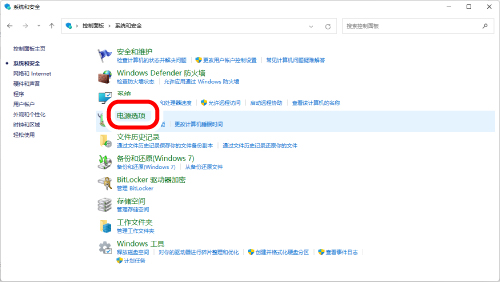

6）单击“电源选项”。

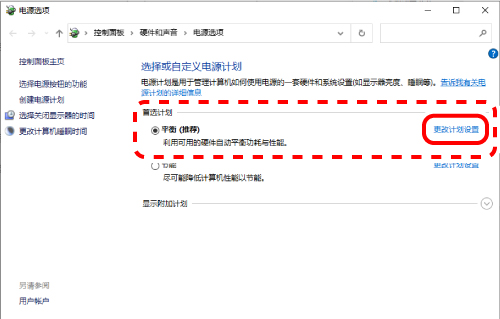

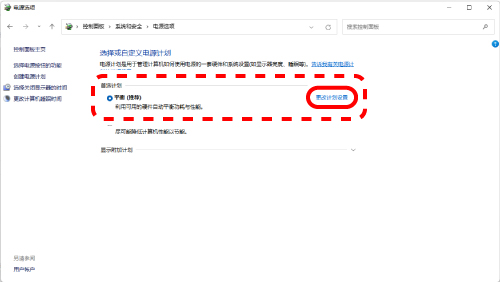

7）单击“电源选项”中所选项目右侧的“更改计划设置”。

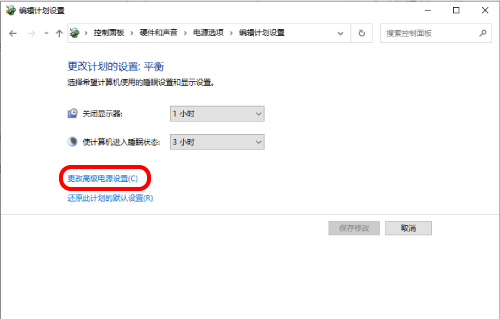

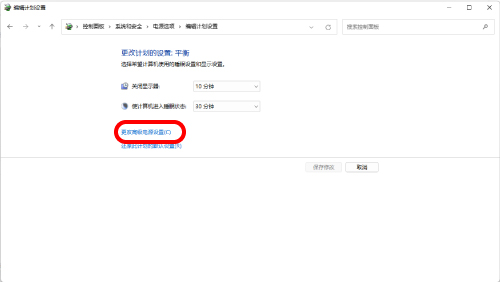

8）在“编辑计划设置”界面，单击“更改高级电源设置”。

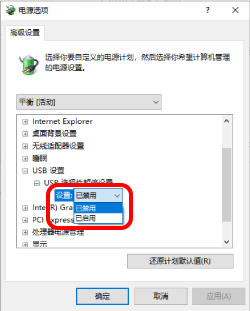

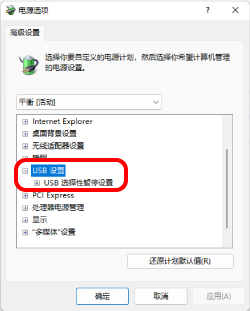

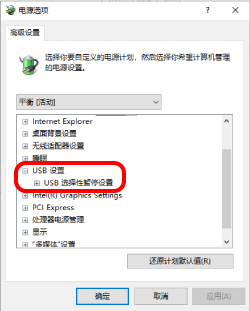

9）在“电源选项”界面，单击列表中“USB设置”中的“+”标记，然后单击“USB选择性暂停设置”中的“+”标记。
10）在“设置”旁边的下拉框中，选择“已禁用”。
如果您使用的是笔记本电脑，则不会看到“设置”而会看到两个选项：“使用电池”和“接通电源”。在这种情况下，请将“接通电源”设置设为“已禁用”。
11）单击“确定”以确认设置。
12）单击右上角的“x”（关闭）以关闭“编辑计划设置”。
1）右键单击屏幕左下角的“开始”按钮，单击“电源选项”，然后单击“电源和睡眠”界面右侧“相关设置”下的“其他电源设置”。
2）单击“电源选项”中所选项目右侧的“更改计划设置”。
3）在“编辑计划设置”界面，单击“更改高级电源设置”。
4） 在“电源选项”界面，单击列表中“USB设置”中的“+”标记，然后单击“USB选择性暂停设置”中的“+”标记。
5）在“设置”旁边的下拉框中，选择“已禁用”。
如果您使用的是笔记本电脑，则不会看到“设置”而会看到两个选项：“使用电池”和“接通电源”。在这种情况下，请将“接通电源”设置设为“已禁用”。
6）单击“确定”以确认设置。
7）单击右上角的“x”（关闭）以关闭“编辑计划设置”。
