兼容型号：TV72
①
大写锁定指示灯/
滚动锁定指示灯/
游戏模式灯
当每个功能开启时，相应的LED灯会亮起白灯。
②滚轮键
旋转或按下滚轮时可指定的功能。
*在默认状态下，旋转滚轮可以调节音量，而按下滚轮则开启静音。
③
键
同时按下和另一个键时，可以使用按键设置界面中指定的功能。
*在默认状态下，已指定了存储器切换和打开/关闭LED灯等功能。欲知更多详情，请参阅“设置ELECOM GAMING Tool（EG Tool）”-“配置按键功能”。
④当按下键时操作的按键
在默认状态下，已经指定了以下按键。
*键的功能和配置可以根据个人喜好进行指定。欲知更多详情，请参阅“设置ELECOM GAMING Tool（EG Tool）”-“配置按键功能”- “●键盘”。
+
键、+
键、+
键：存储器切换键
在指定给不同存储器编号的配置文件之间切换。
关于存储器编号的更多详情，请参阅“设置ELECOM GAMING Tool（EG Tool）”-“设置配置文件”- “分配存储器编号”。
+
键：循环键
每次按下这些键时，将会循环显示指定给每个存储器编号的配置文件。
关于存储器编号的更多详情，请参阅“设置ELECOM GAMING Tool（EG Tool）”-“设置配置文件”- “指定存储器编号”。
+
键：灯光ON/OFF
打开或关闭主体的灯光。
+
键：上一首
返回媒体播放器中上一首曲目、章节或文件的开头。*
*取决于所使用的播放软件，此功能可能无法使用。
+
键：播放/暂停
播放媒体播放器。在媒体播放时按下会暂停播放。
+
键：下一首
跳到媒体播放器中下一首曲目、章节或文件的开头。*
*取决于所使用的播放软件，此功能可能无法使用。
+
键：插入键
+
键：滚动锁定键
+
键：暂停中断键
+
键：向上翻页键
+
键：向下翻页键
+
键：主页键
+
键：结束键
⑤游戏模式键
按住的同时按下空格键（
）可在游戏模式下操作。要设置游戏模式，必须从我们的网站下载并安装ELECOM GAMING Tool（EG Tool）。
欲知更多详情，请参阅“设置ELECOM GAMING Tool（EG Tool）”-“游戏模式设置”。
⑥USB Type-C端口
使用随附的连接线连接到电脑。
⑦用于连接设备的USB-A端口
可插入无线鼠标等设备的USB连接头。
连接到电脑
扬声器、智能手机和平板电脑等磁性设备应与键盘保持至少3 cm的距离。
本产品使用磁性传感器检测按键的开/关状态，附近的磁性设备可能会导致传感器故障或反应不灵敏。
1）启动电脑。
请等待直到电脑已经启动并可以操作。
2）将随附充电线的USB Type-C连接器连接至本产品的USB Type-C端口。
3）将随附充电线的USB-A连接器连接到电脑上的USB-A端口。
可以使用任何类型的USB-A端口。
移除键盘
本产品支持热插拔。您可以在电脑运行时移除键盘。
4）驱动程序将会自动安装。之后，您将可以开始使用键盘。
现在，您可以使用本产品了。
通过安装设置软件“EG Tool”，您可以向按键指定或禁用功能，以及设置背光/LED灯光。请继续前往“设置ELECOM GAMING Tool（EG Tool）”。
本产品附带一个（游戏模式）替换键帽。
此外，您可以将本产品上的空格键更换为靠近一侧的短空格键。欲知更多详情，请参阅更换空格键。
每一行键帽的高度都各不相同。您可以自由更换下图所示相同色块的按键，包括更换键帽。
■ 更换键帽
1）将随附的起拔器插入要更换的按键两侧下方，然后向上拉起，即可取下当前的键帽。
2）安装替换键帽。
■ 更换轴体
1）用随附的起拔器两只脚夹住要更换的轴体两侧，然后向上拉，即可取下当前的轴体。
2）安装替换轴体。
将轴体放回原来的孔中，使雕刻的徽标位置如下图所示。
*如果键帽安装方向错误，可能无法使用键盘正常输入。
■ 更换空格键
您可以将本产品上的空格键更换为靠近键盘一侧的短空格键。
如果使用短空格键，则需要新增一个
（自定义）键。您可以在按键设置界面指定该自定义键的功能。要查看按键布局，请参阅“设置ELECOM GAMING Tool（EG Tool）”-“配置按键功能”。
1）使用随附的键帽起拔器取下
（Alt）键的键帽。
2）用手指捏住空格键的两端并将其取下。
3）使用专用十字螺丝刀拆下空格键金属部分的4颗螺丝，然后拆下整个轴体。
4）从随附的短空格键单元中取下键帽，与金属部分分开。
5）将短空格键的金属部分装到键盘上，并用4颗螺丝固定。
6）装上（Alt）键、（自定义）键和短空格键的键帽。

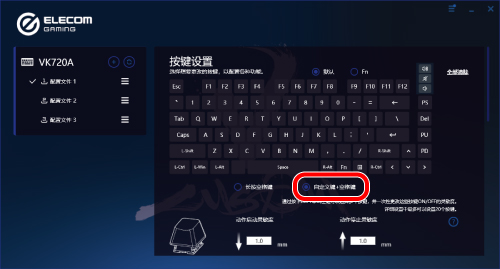

7）安装并运行EG Tool。单击按键设置界面上的“自定义键+空格键”即可启用。
（Alt）键帽，并在EG Tool的按键设置界面上单击“长按空格键”即可启用。从我们的网站下载并安装EG Tool后，您可以为所有按键指定或禁用特定功能，以及设置背光和游戏模式。
■ 获取EG Tool
请访问下方的官网，以下载最新版的应用程序。
> 点击此处打开下载页面
■安装EG Tool
安装前
1）将下载的文件EG_Tool_Vxxx.zip（xxx取决于下载的版本）解压到桌面。
*取决于您的系统操作环境，在下载后单击“打开文件”可能会解压文件。
2）双击解压后文件夹中的文件“EG_Tool_Vxxx.exe”（xxx取决于下载的版本）。
3）安装程序将会启动。
当“用户帐户控制”窗口出现时，单击“是”按钮。

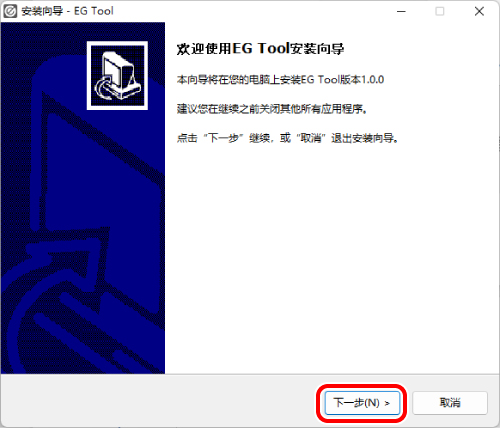

4）单击“下一步(N)”。

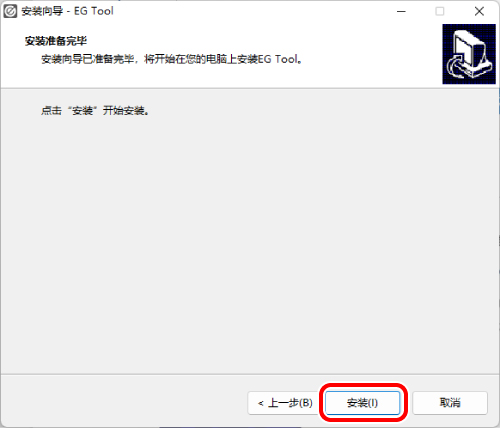

5）单击“安装(I)”。

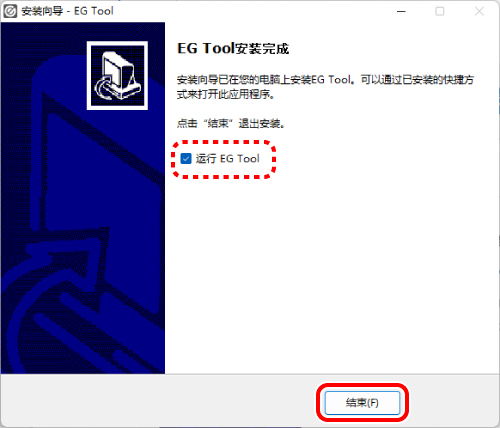

6）单击“结束(F)”。
EG Tool的安装就完成了。
*如果您选择“运行 EG Tool”，EG Tool将会启动。
■ 运行EG Tool
1）首次运行EG Tool时，请双击桌面上创建的“EG Tool”图标。

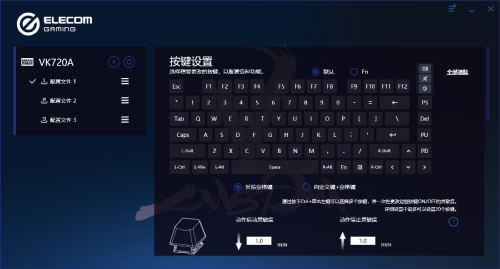

2）将出现“EG Tool”设置界面。

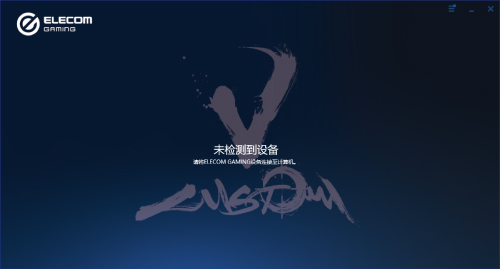

如果启动EG Tool没有连接任何设备，您将收到“未检测到设备”提示。连接本产品后，则可以看到不同的设置页面。

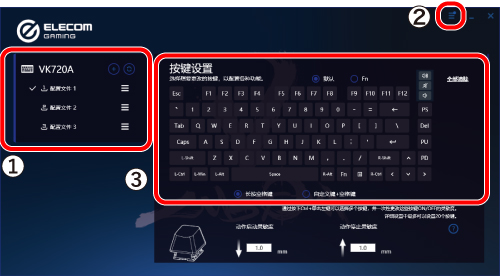

■关于EG Tool设置界面
① 配置文件设置
您可以将当前设置注册为配置文件。通过在多个配置文件之间切换，您可以一次更改多个设置。
*请参阅“设置配置文件”了解更多详情。
② 菜单按钮
单击菜单按钮，然后选择“确认更新信息”以检查EG Tool的版本信息。
如果EG Tool有版本更新，右上角会出现“●”。在看到该图标后，您可以单击“确认更新信息”，然后选择“更新开始”或者“忽略此版本”。选择“更新开始”，然后单击“安装”开始安装软件。
*请参阅“安装EG Tool”了解更多详情。
③按键设置
选择按键指定或禁用功能，并配置灵敏度等设置。
*请参阅“配置按键功能”了解更多详情。

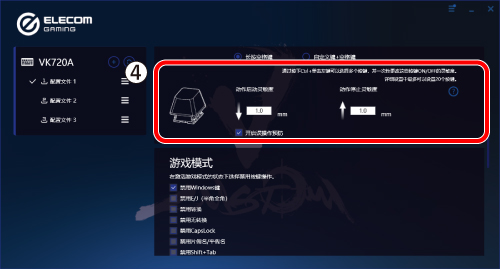

④按键灵敏度配置
配置键盘所有按键的灵敏度。
*请参阅“配置按键灵敏度”了解更多详情。
⑤游戏模式设置
设置按下本产品上的
键时将激活的游戏模式类型。
*请参阅“游戏模式设置”了解更多详情。

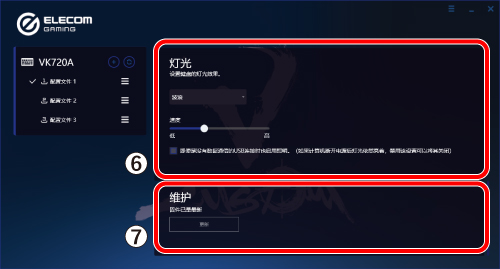

⑥灯光设置
当启用本产品的灯光功能时，可对背光颜色、闪光速度以及亮灯方式等进行设置。使用“按键设置”下指定的按键打开/关闭灯光。
*请参阅“配置灯光”了解更多详情。
⑦关于保养
进行固件更新。
*请参阅“更新固件”了解更多详情。

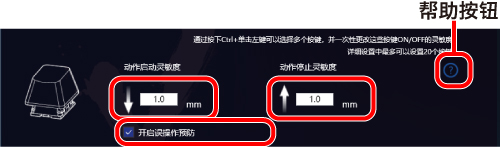

■ 配置按键灵敏度
● 配置键盘所有按键的灵敏度
在“按键设置”界面最后输入“动作启动灵敏度”和“动作停止灵敏度”的数值。
动作启动灵敏度
配置按键灵敏度，即按下多少位移距离（在0.1 mm至3.8 mm的范围内）可以启动按键动作。
单击动作启动灵敏度并输入一个数值，然后按 Enter键完成配置。
动作停止灵敏度
配置按键灵敏度，即按住按键后需要松开多少位移距离（在0.1 mm至3.8 mm的范围内）可以关闭按键动作。
单击动作停止灵敏度并输入一个数值，然后按 Enter键完成配置。
开启误操作预防
将灵敏度值设置为较小的数值（例如0.1 mm）可能会导致按键在稍微触碰时意外输入。
要避免意外输入，请设置更大的灵敏度数值，或者单击“开启误操作预防”。
开启误操作预防将限制以下操作。

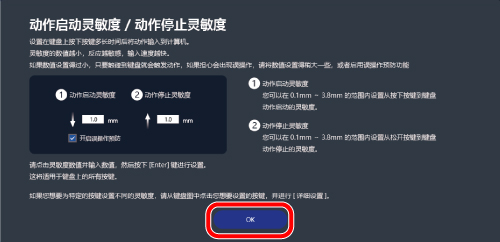

帮助按钮
显示按键灵敏度设置说明。
将显示以下帮助页面。单击“OK”关闭。
● 同时配置多个按键的灵敏度
您可以同时配置多个按键的灵敏度。

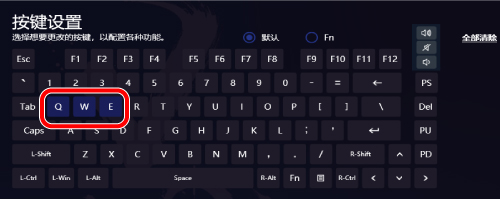

1）按住
（Ctrl）键，同时单击多个要更改灵敏度的按键，然后松开（Ctrl）键。

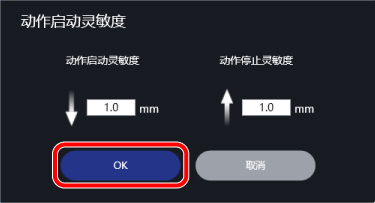

2）输入“动作启动灵敏度”和“动作停止灵敏度”的数值，然后单击“OK”。
■ 配置按键功能

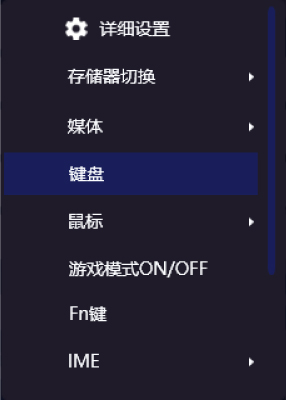

要指定按键的功能，请单击要指定功能的按键，然后从下拉菜单中选择要指定的功能。
有些功能允许用户选择较低级别的功能或配置项目。
*本产品的默认设置可能没有指定某些日文输入的特定按键（例如转换键和非转换键）。
要使用这些按键，请将输入布局更改为日文，然后使用软件键盘指定相应的功能。
请参阅“故障排除”-“配置转换键和非转换键”了解更多详情。

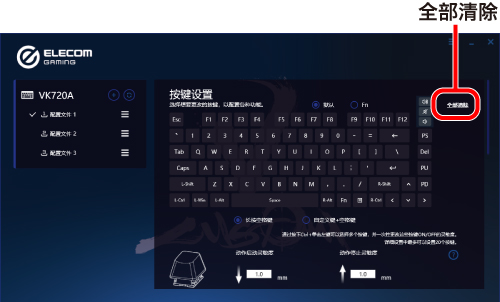

单击“全部清除”时，将清除“按键配置”界面上的所有设置。

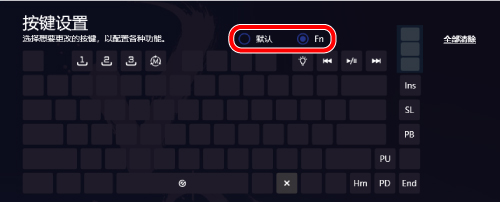

如果在“按键设置”界面中选择了“Fn”，则可以配置一个按键以在按下键时触发特定功能。
*在默认设置下，已指定了存储器切换和打开/关闭LED灯等功能。
此外，在“按键设置”部分下选择“默认”时指定为
的按键，在“Fn”被选中时无法进行配置。

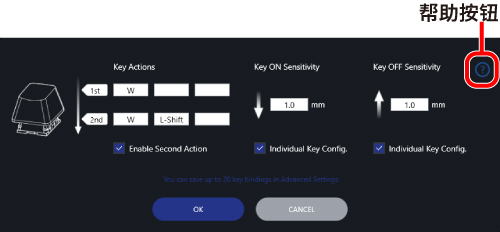

● 详细设置
可以配置特定的按键操作功能，例如按下一个或多个按键触发特定按键操作，以及根据不同按键键程设置按键操作。
*您最多可以对20个按键配置详细设置。
只有在“按键设置”下选择“默认”时，才能配置详细设置。当“Fn”被选中时则无法进行设置。
配置完成后，按键显示将更改为显示
。
齿轮旁边的数字表示已完成详细设置的按键编号。

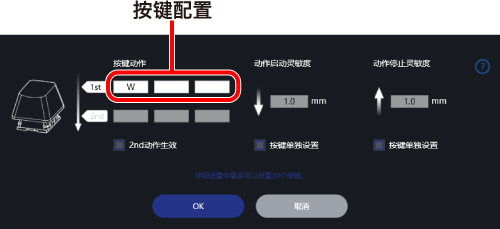

按键操作
“1st”
您可以指定按键开始被按下时最先执行的按键操作。
可指定同时按下最多3个按键来触发按键操作。
单击按键配置，然后输入要指定功能的按键。
*请参阅“● 键盘”了解如何指定按键功能。

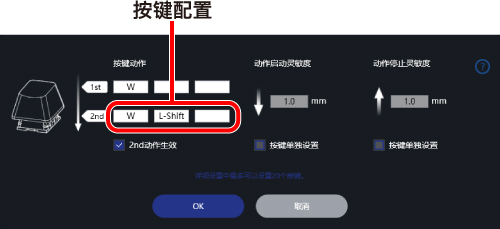

“2nd”
您可以指定一个按键被按到底时触发的按键操作。
可指定同时按下最多3个按键来触发按键操作。

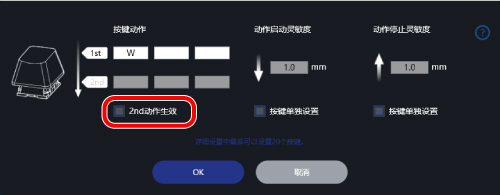

单击启用“2nd动作生效”。在复选框中打勾则表示启用。
*要禁用，请再次单击复选框取消打勾。
单击按键配置，然后输入要指定功能的按键。
*请参阅“● 键盘”了解如何指定按键功能。
如果要在按键按到底时（触发2nd动作）仍能执行1st动作，则需要同时注册1st和2nd动作的按键操作。

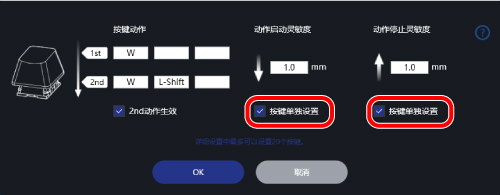

动作启动灵敏度、动作停止灵敏度
配置单个按键的灵敏度。
单击“按键单独设置”进行配置。在复选框中打勾则表示启用。
*要禁用，请再次单击复选框取消打勾。
请参阅“配置按键灵敏度”了解更多详情。

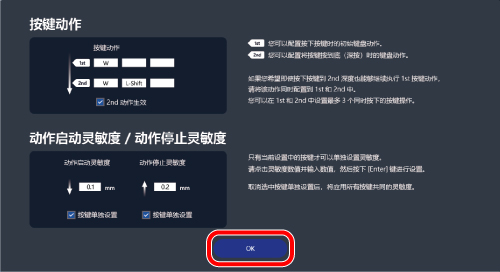

帮助按钮
显示按键操作、动作启动灵敏度和动作停止灵敏度的描述。
将显示以下帮助页面。单击“OK”关闭。

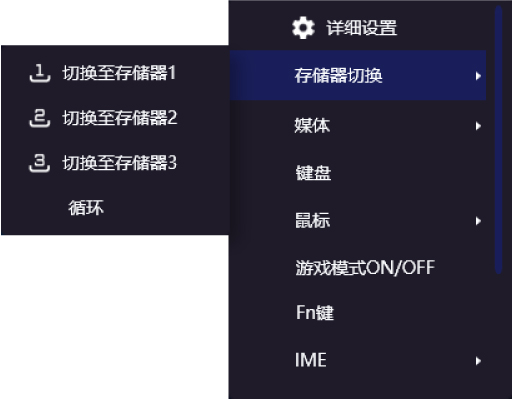

● 存储器切换
设置为相应存储器编号的配置文件将被指定为选定的按键。
。数字表示存储器编号。
。要指定特定配置文件的存储器编号，请参阅“● 分配存储器编号”。

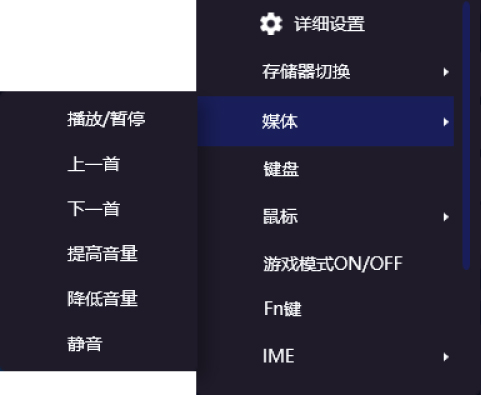

● 媒体
指定所选按键进行多媒体操作。
选择“媒体”，然后选择列表中显示的操作之一。
“播放/暂停”
播放媒体播放器。在媒体播放时按下该按钮，就会暂停播放。
“上一首”
返回媒体播放器中的上一首歌/捕获的内容/文件。*
“下一首”
返回媒体播放器中的下一首歌/捕获的内容/文件。*
“提高音量”
增加Windows®系统音量。
“降低音量”
降低Windows®系统音量。
“静音”
此按钮可使整个系统的音频输出静音。
再按一次可取消静音。
*它能否正常工作体取决于您使用的媒体播放器。
● 键盘
设置所选按键的键盘操作。

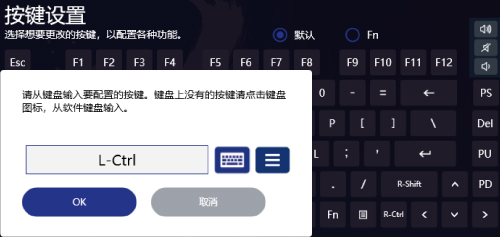

1）选择“键盘”，然后按下要指定功能的按键。
例如，在单击
键后，选择“键盘”，然后按下本产品的（Ctrl）键，将显示以下内容。

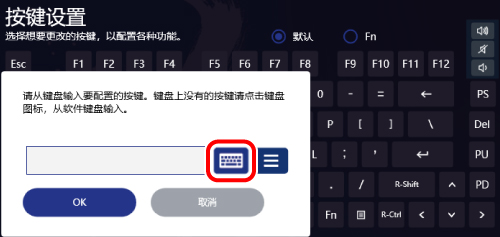

如果无法使用本产品输入，请单击输入栏右边的软件键盘图标。
要指定日文输入的特定按键（例如转换键和非转换键），请将输入布局更改为日文，然后单击软件键盘图标。
请参阅“故障排除”-“配置转换键和非转换键”了解更多详情。

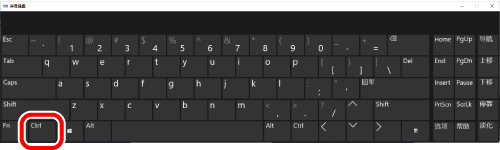

当出现软件键盘时，单击您想要输入的按键。
*某些软件键盘可能不会显示“R-ctrl”。

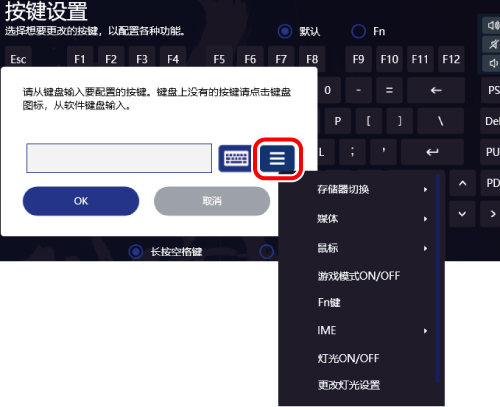

此外，单击软件键盘图标旁边的菜单图标，还可以注册默认输入以外的功能，例如存储器切换和灯光。
2）单击“OK”。
设置界面上的键将更改以显示指定的功能（
）。

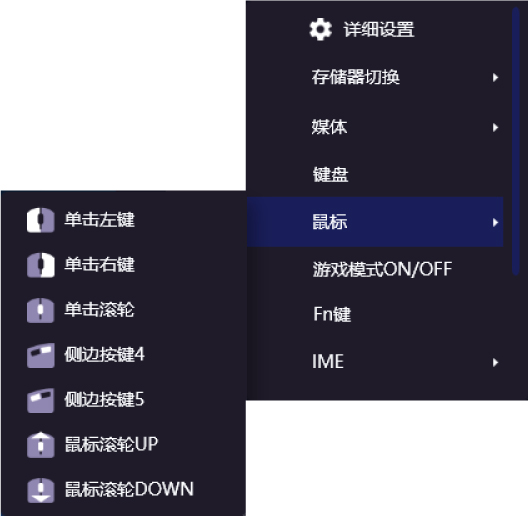

● 鼠标
为选中按键指定鼠标按钮功能。
配置完成后，按键显示将改变，例如显示
。
*取决于所使用鼠标的设置和软件，其操作可能与此处指定的功能有所不同。

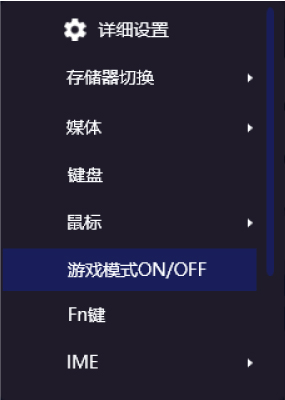

● 游戏模式ON/OFF
将注册到本产品键上的游戏模式ON/OFF功能指定到一个选定的按键上。
配置完成后，按键显示将更改为显示
。
● Fn键
将所选键设置为Fn键。
配置完成后，按键的显示将切换为。

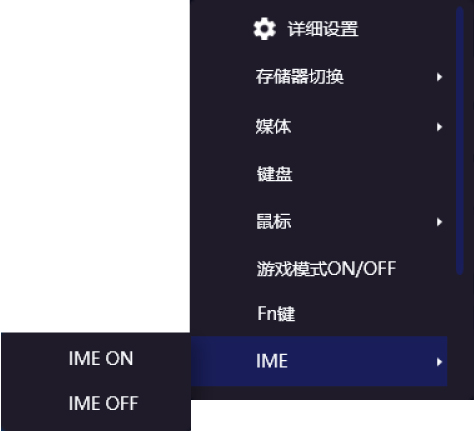

● IME
IME是切换“Microsoft IME”输入法的功能，该输入法由Microsoft提供，同时支持日文输入。
将所选按键指定为IME ON或IME OFF。
*取决于所设置的输入法，此功能可能无法使用。
配置完成后，IME ON的按键显示将切换为
，而IME OFF的按键显示将切换为
。
按IME ON进入平假名模式，按IME OFF进入半角字母数字模式。
IME按键适用于以下Windows操作系统：

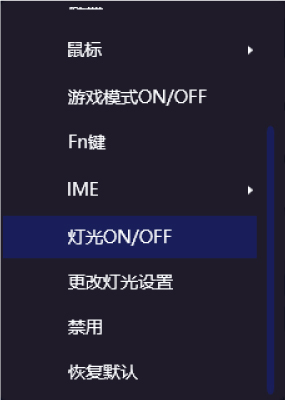

● 灯光ON/OFF
将所选键设置为本产品的灯光开/关键。
配置完成后，按键显示将更改为显示
。

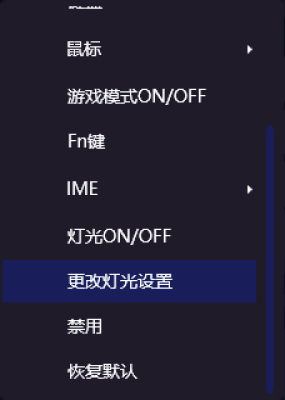

● 更改灯光设置
当灯光功能开启时，将所选键注册为灯光模式切换键。
*请参阅“配置灯光”了解更多详情。
配置完成后，按键显示将更改为显示
。
● 禁用
禁用所选按钮。
配置完成后，按键显示将更改为显示
。
● 恢复默认
将所选按钮恢复为出厂设置。

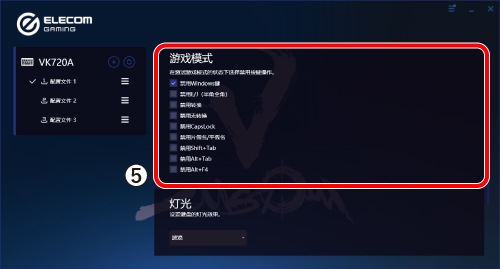

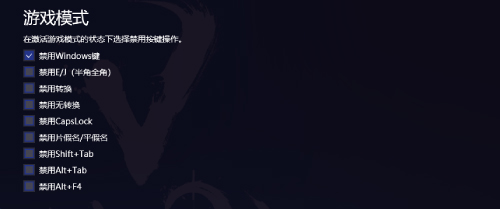

■ 游戏模式设置
选择要在启用游戏模式时禁用按键操作。
*取决于所设置的输入法，某些功能可能无法使用。
单击的项目将打勾并禁用。
*要删除设置，再次单击以取消打勾。
■ 配置灯光
当启用本产品的灯光功能时，可对背光颜色、闪光速度以及亮灯方式等进行设置。
● 选择灯光效果

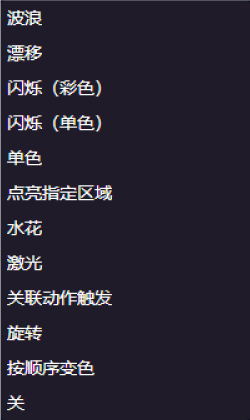

从下拉菜单中选择要设置的灯光效果。
“波浪”
多彩的灯光像波浪一样移动。
“漂移”
重复多彩灯光闪烁部分的动作，从中心到两端，从两端到中心。
“闪烁（彩色）”
以彩灯的方式点亮。
“闪烁（单色）”
以*指定颜色亮起。
“单色”
以指定颜色亮起。

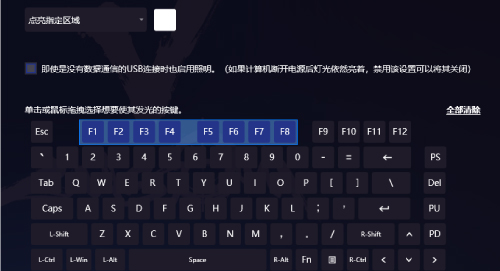

“点亮指定区域”
指定区域以指定颜色亮起*。
通过单击或拖动设置屏幕上的键可指定亮灯区域。
“水花”
按下的键周围会亮起指定颜色。
亮度会根据键程的位移距离而变化。
“激光”
像激光一样在按下的键周围发光。
“关联动作触发”
按下的键周围会亮起灯光。灯光的颜色会根据键程的位移距离而变化。根据按键灵敏度配置，当输入为ON时，灯光将亮起绿色。当输入为OFF时，灯光将变为红色。
此外，只有在“详细设置”中勾选了“2nd动作生效”的按键才会在触发第二个操作时亮起蓝灯。
“旋转”
彩色灯光块将围绕着键盘旋转。
“按顺序变色”
整个键盘将按照一定的顺序循环变换颜色。
“关”
关闭背光灯。
*要指定颜色

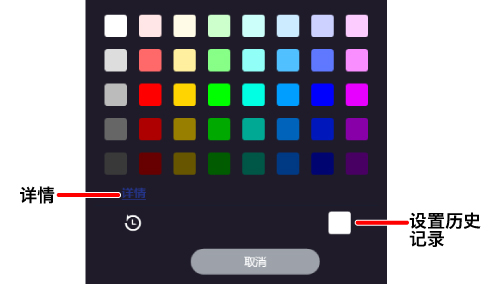

1）单击每个设置界面的颜色指示器。
2）单击要设置颜色对应的按钮。
设置历史记录显示您之前设置的颜色。
*要取消设置，请单击“取消”。
3）如果在设置界面上没有想要设置的颜色，请单击“详情”。

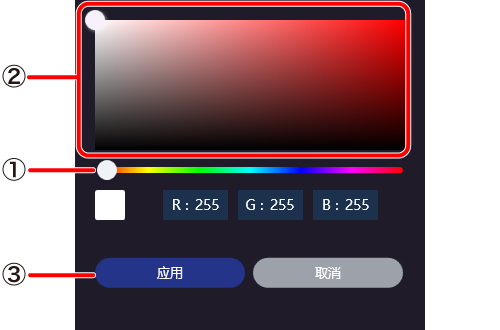

将出现高级设置界面。
①拖动滑块上的指针选择色调。
②查看显示区域中的颜色（例如饱和度），然后单击您喜欢的颜色。（单击次数没有限制。）
③ 单击“应用”。
所应用的颜色将反映在步骤1的颜色指示器中。
*要取消设置，请单击“取消”。
● 设定运行速度
拖动滑块上的指针以设置所选灯光效果的速度。
● “即使是没有数据通信的USB连接时也启用灯光。”复选框
勾选该复选框，当本产品连接到充电USB端口或者USB集线器时，即使电脑处于关机或睡眠模式，灯光也会亮起。
如果不想在电脑处于关机或睡眠模式时开启灯光，则取消选中该选项。
■ 设置配置文件
您可以将当前设置注册为配置文件。通过在多个配置文件之间切换，您可以一次更改多个设置。
● 分配存储器编号
为当前显示的配置文件指定存储器编号。
可以使用“● 存储器切换”下指定的按键调用或更改带有存储器编号的配置文件。
此外，带有指定存储器编号的配置文件将保存在键盘中，即使本产品连接到未安装EG Tool的电脑上也可以使用。
请参阅“连接到未安装EG Tool的电脑时”了解更多详情。
要指定或更改存储器编号，您必须拥有至少4个配置文件。要指定或更改存储器编号，请通过“● 创建配置文件”创建至少4个配置文件。

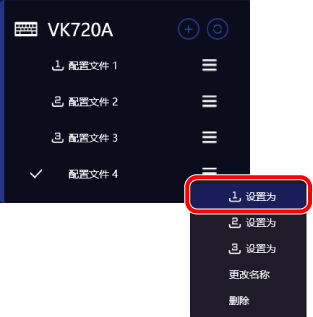

1）单击没有指定存储器编号的配置文件名称。
配置文件名称旁边将会显示
。
2）单击配置文件名称旁边的
，然后选择要指定的存储器编号。
您无法为已经带有存储器编号的配置文件指定新的存储器编号。如果您想要更改配置文件的存储器编号，请先将该存储器编号指定给另一个没有存储器编号的配置文件，从而删除该配置文件的存储器设置。
3）存储器编号将显示在配置文件名称旁边。
如果选择了已经指定给其他配置文件的存储器编号，则会从原先的配置文件中删除该存储器编号，并将其指定给新的配置文件。
连接到未安装EG Tool的电脑时
如果本产品连接到未安装EG Tool的电脑上，那么将从键盘内部调用指定给存储器的配置文件。
的配置文件。连接到未安装EG Tool的电脑时，建议指定按键来切换指定给存储器的所有配置文件，例如“循环”。
请参阅“存储器切换”了解更多详情。
● 创建配置文件
保留当前设置，并自定义名称。
1）单击“配置文件设置”上的
。
2）输入配置文件名称，然后单击“创建”。
3）新创建的配置文件名称将显示在“配置文件设置”中。
● 在配置文件之间切换
切换不同的配置文件，可以一次性更改所有设置。
1）单击要设置的配置文件名称。
2）出现“应用设置”窗口后，它将切换到选定的配置文件。

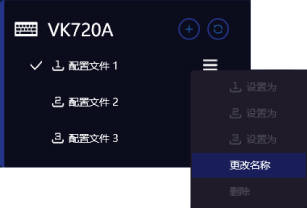

● 更改配置文件名称
更改当前显示的配置文件名称。
1）单击要更改的配置文件名称旁边的，然后选择“更改名称”。
2）输入配置文件名称，然后单击“OK”按钮。

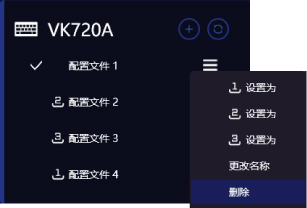

● 删除配置文件
选择要删除的配置文件并将其删除。
1）单击要删除的配置文件名称旁边的，然后选择“删除”。
在以下情况下，配置文件无法被删除：
配置文件的数量不得少于3个。如果要删除配置文件，请通过“● 创建配置文件”确保至少有4个配置文件。
然后，使用“分配存储器编号”将要删除的配置文件的存储器编号指定给新创建的配置文件。转移存储器编号之后即可删除配置文件。
2）单击确认界面上的“删除”。
● 恢复默认设置
将本产品恢复为默认设置。所有配置文件设置都将被重置。
1）单击“配置文件设置”上的
。
2）单击确认界面上的“初始化”。
■ 更新固件
将产品固件更新为最新版本。
1）单击“维护”下的“更新”。

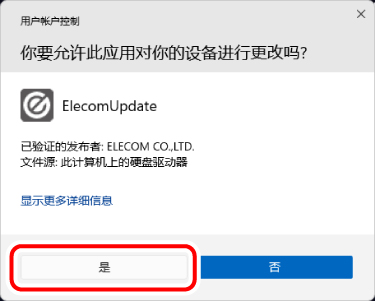

2）当“用户帐户控制”窗口出现时，单击“是”按钮。

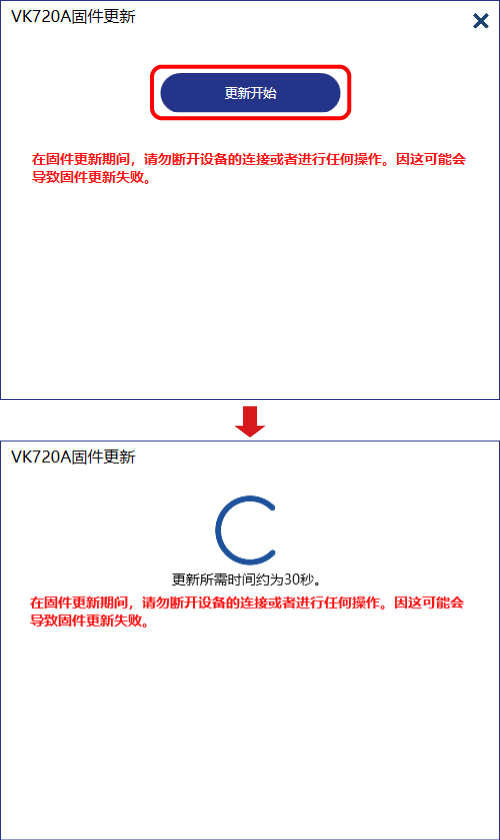

3）单击更新界面上的“更新开始”。

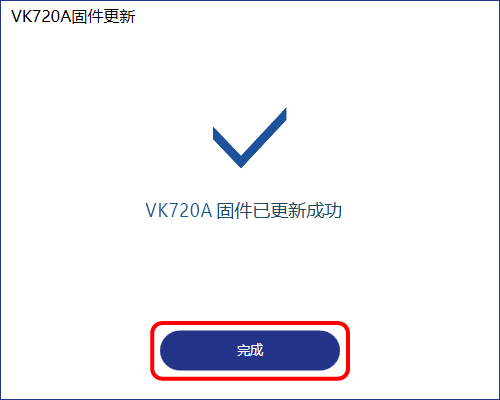

4）在更新完成界面上，单击“完成”。
请按照以下步骤。
1）请从电脑上拔下USB连接器。
2）将键盘倒置以排出内部液体。
3）用干布擦去表面的水渍。
4）将键盘抬起（空格键在下方）以30~45度角斜靠在物体上，放置至少24小时让其彻底干燥。

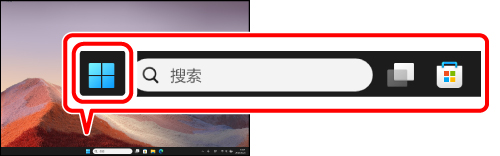

1）单击屏幕底部的“开始”按钮。

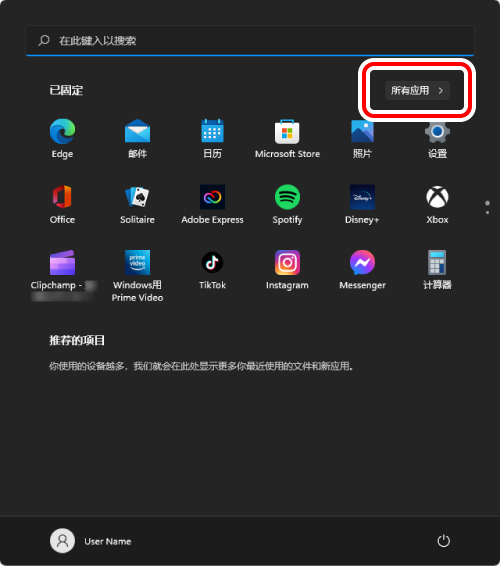

2）单击“所有应用”。

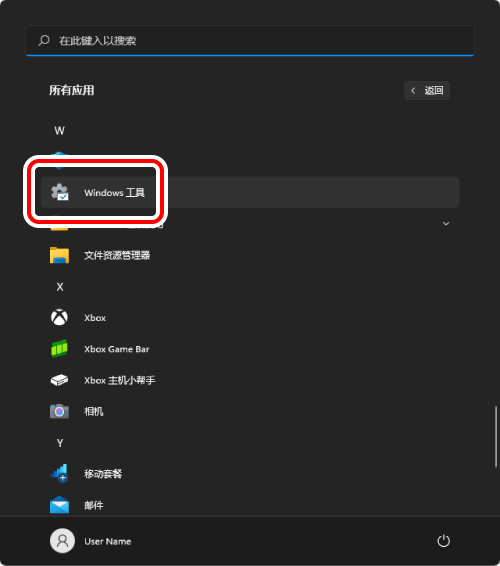

3）单击“Windows工具”。

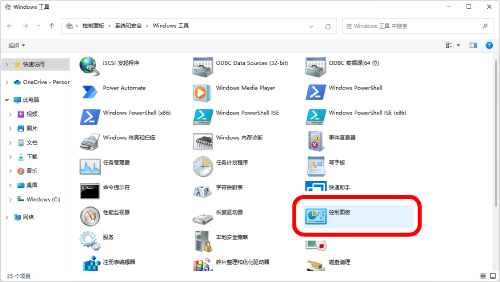

将出现“Windows工具”界面。
4）双击“控制面板”。

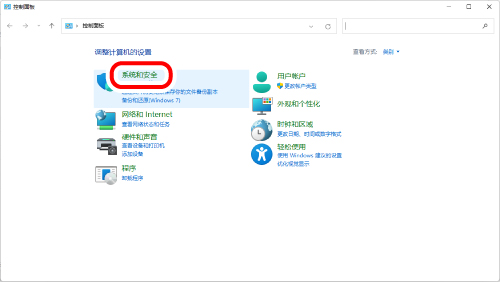

5）单击“系统和安全”。

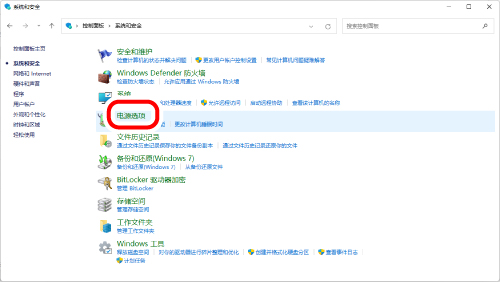

6）单击“电源选项”。

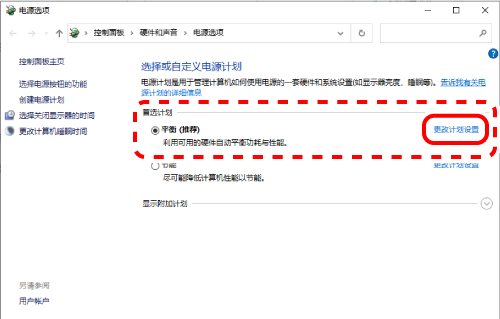

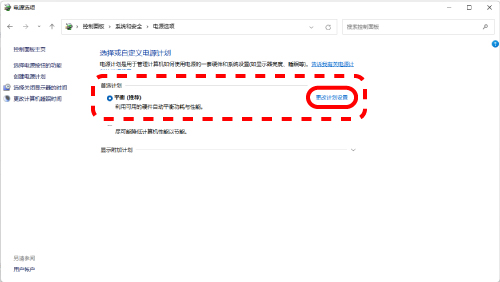

7）单击“电源选项”中所选项目右侧的“更改计划设置”。

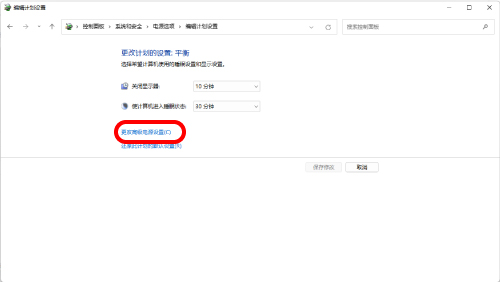

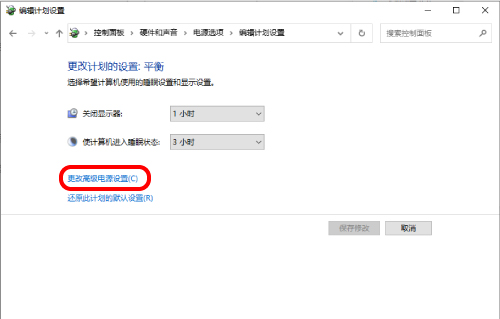

8） 在“编辑计划设置”界面，单击“更改高级电源设置”。

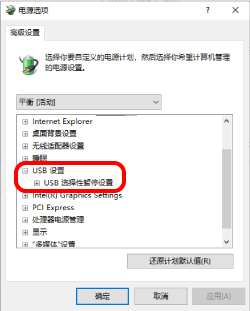

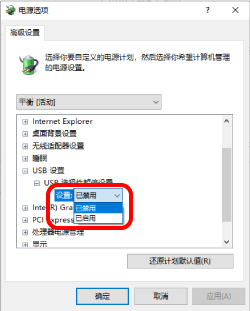

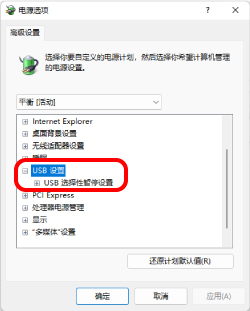

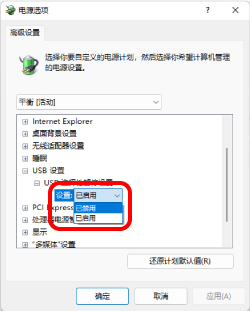

9）在“电源选项”界面，单击列表中“USB设置”中的“+”标记，然后单击“USB选择性暂停设置”中的“+”标记。
10）在“设置”旁边的下拉菜单中，选择“已禁用”。
如果您使用的是笔记本电脑，则不会看到“设置”而会看到两个选项：“使用电池”和“接通电源”。在这种情况下，请将“接通电源”设置设为“已禁用”。
11）单击“确定”以确认设置。
12）单击右上角的“x”（关闭）以关闭“编辑计划设置”。
1）右键单击屏幕左下角的“开始”按钮，单击“电源选项”，然后单击“电源与休眠”界面右侧“相关设置”下的“其他电源设置”。
2）单击“电源选项”中所选项目右侧的“更改计划设置”。
3）在“编辑计划设置”界面，单击“更改高级电源设置”。
4） 在“电源选项”界面，单击列表中“USB设置”中的“+”标记，然后单击“USB选择性暂停设置”中的“+”标记。
5）在“设置”旁边的下拉菜单中，选择“已禁用”。
如果您使用的是笔记本电脑，则不会看到“设置”而会看到两个选项：“使用电池”和“接通电源”。在这种情况下，请将“接通电源”设置设为“已禁用”。
6）单击“确定”以确认设置。
7）单击右上角的“x”（关闭）以关闭“编辑计划设置”。
要注册用于日文输入的特定按键（例如转换键和非转换键），请按照以下步骤切换到日文输入法。
对于Windows 11
1）右键单击“开始”，然后选择“设置”。
2）单击“时间和语言”→“语言和区域”。
3）单击“...”选择“日语”，然后单击“语言选项”。
4）单击“键盘”下的“更改布局”。

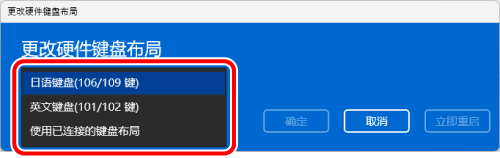

5） 从“更改硬件键盘布局”界面的下拉菜单中选择“日语键盘（106/109键）”，然后单击“立即重启”以重启电脑。
6）同时按下Windows键和空格键数次，将输入法切换为“日语”。
7）请参阅“● 键盘”单击软件键盘图标。
对于Windows 10
1）右键单击“开始”，然后选择“设置”。
2）单击“时间和语言”。
3）单击“语言”。
4）单击“首选语言”下的“日语”，然后单击“选项”。
5）在“硬件键盘布局”下，单击“更改布局”。

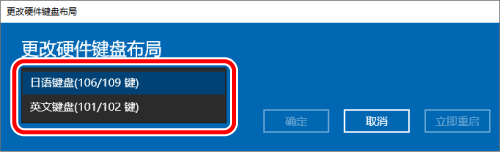

6）从“更改硬件键盘布局”界面的下拉菜单中选择“日语键盘（106/109键）”，然后单击“立即重启”以重启电脑。
7）同时按下Windows键和空格键数次，将输入法切换为“日语”。
8）请参阅“● 键盘”单击软件键盘图标。
