非常感谢您购买本产品。

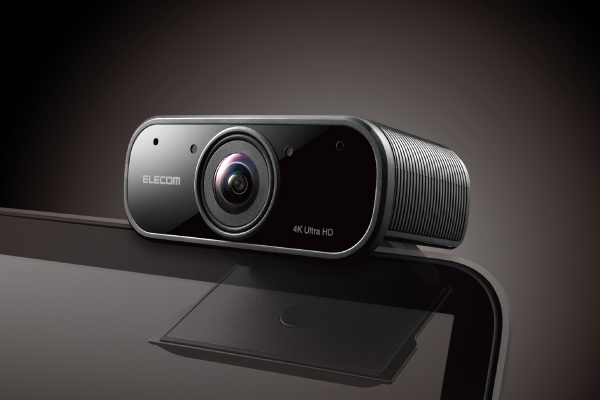

* 在本手册的很多部分“本产品”指的是“UCAM-CX80FBBK”。

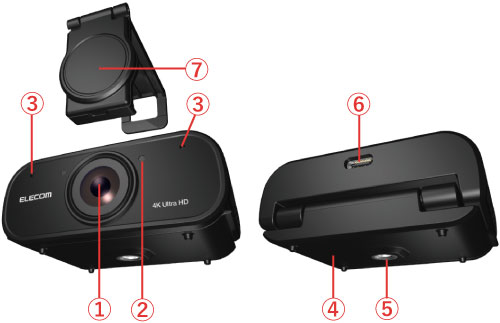

① 镜头
拍摄图像。
② LED灯
③ 数字立体声麦克风
左边和右边的孔洞可以接收立体声。
④ 支持三脚架的多用途支架
可安装在显示器上或放置于平面上。
⑤ 三脚架接口
可连接另售的三脚架。
⑥ USB Type-C端口
可插入带USB Type-C接头的连接线。
⑦ 镜头盖
在不使用摄像头时会盖住镜头。也可以保护镜头。

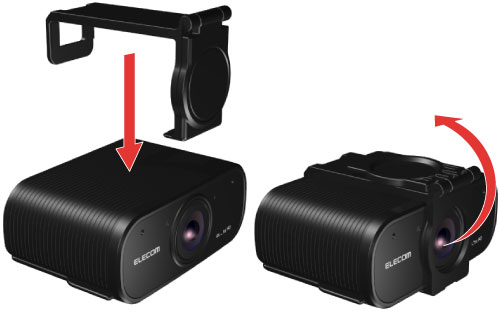

1.安装镜头盖
将镜头盖装在本产品的镜头部分。
您在使用本产品时无需移除镜头盖。
* 本手册中展示的是不带镜头盖的摄像头示意图。无论是否带有镜头盖，操作方式都是一样的。

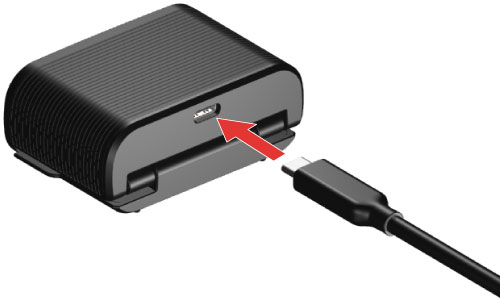

2.使用连接线连接摄像头。
将本产品从背面的USB Type-C连接器连接至电脑上的USB Type-C端口。
本产品随附USB Type-C到USB Type-C和USB Type-C到Type A两种连接线。
使用USB Type-C到Type A连接线连接至电脑上的USB A端口时，有以下限制：
如果电脑带有USB Type-C端口，建议连接至该端口。
3.安装摄像头
安装摄像头并调整垂直角度。
* 建议将摄像头安装在显示器上方。
若安装在显示器或笔记本电脑上时
若放置于平面或桌面上时

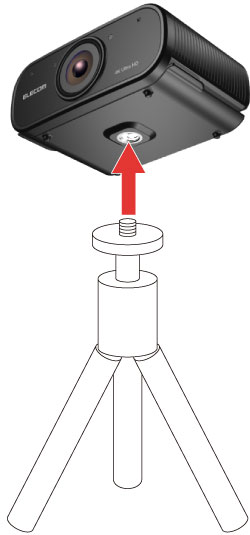

当使用另售的三脚架时
不超过5毫米（0.2英寸）
4.连接至电脑
1) 启动电脑。
请等待电脑已经启动并可以操作。
2) 将本产品随附的USB连接器插入电脑的USB端口。

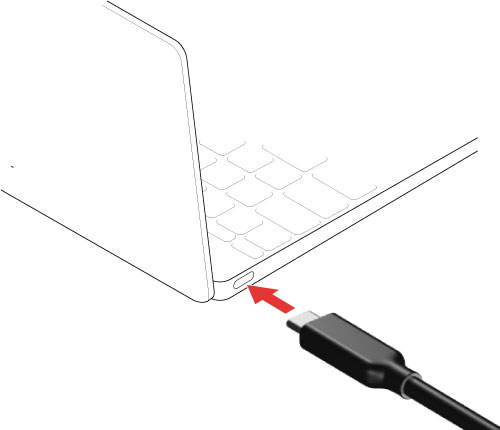

配合USB Type-C端口使用

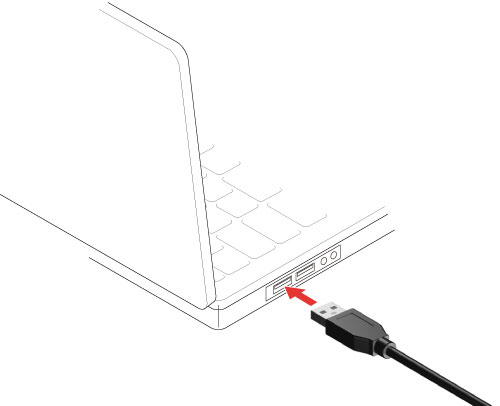

配合USB Type-A端口使用
3) 驱动程序将自动安装，然后即可使用摄像头。
LED指示灯变为红色。
现在可以使用摄像头了。
* 设置软件操作界面语言仅以英语和日语显示。
您可以通过安装UCAM-CX80FB设置软件来调整本产品的图像质量和各种功能。
■获取UCAM-CX80FB设置软件
访问下方的ELECOM网站，并下载最新版的应用程序。
> 点击此处进入下载页面。
■安装UCAM-CX80FB设置软件
安装前
1) 将下载的文件“UCAM-CX80FB_setup_vx.xx.xx.zip”（x.xx.xx取决于下载的版本）解压到您的桌面等位置。
* 根据您的系统操作环境，在下载后点击“打开文件”可能会解压文件。
2) 双击解压后的“UCAM-CX80FB_setup_vx.xx.xx.zip”（x.xx.xx取决于下载的版本）文件。
3) 安装程序将会启动。

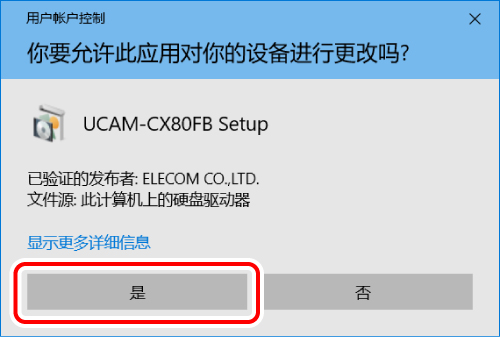

当“用户帐户控制”窗口出现时，点击“是”按钮。

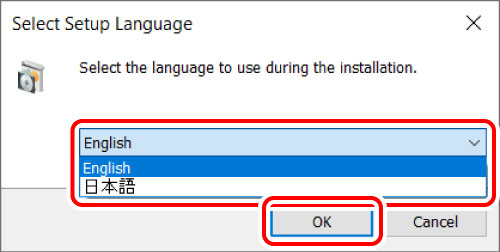

4) 在下拉菜单中选择“English（英文）”然后点击“OK”。
5) 点击“Next”。

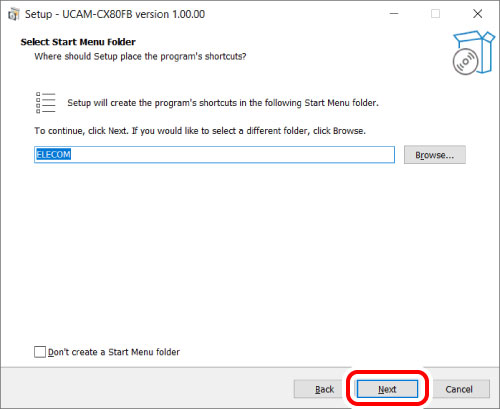

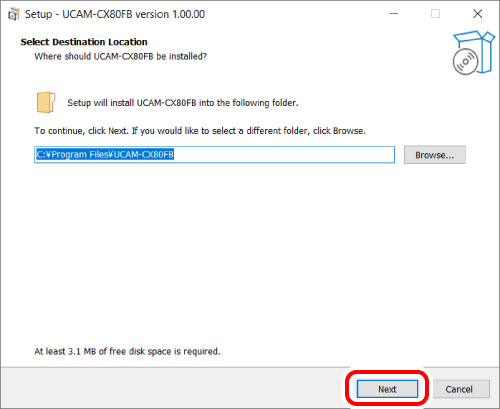

6) 点击“Next”。
* 勾选“Don’t create a Start Menu folder（不要创建开始菜单文件夹）”，这样该软件就不会被添加至开始菜单。

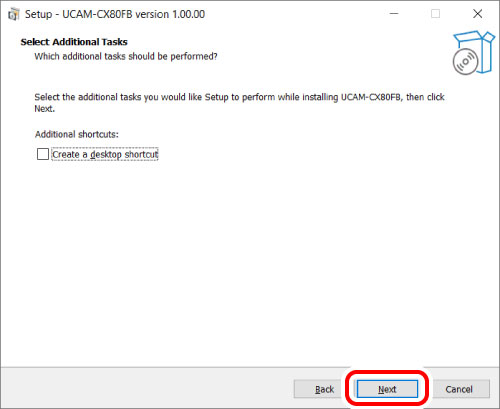

7) 点击“Next”。
* 如果点击“Create desktop shortcut（创建桌面快捷方式）”，则会在桌面上创建一个图标。

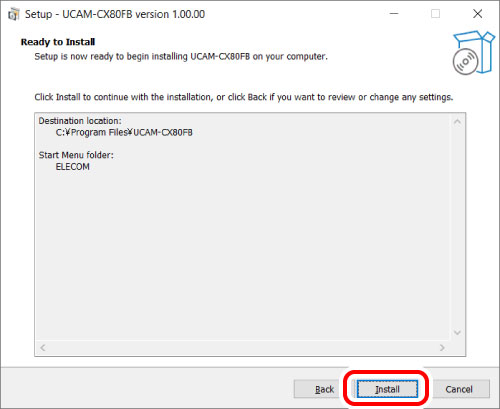

8) 点击“Install（安装）”。

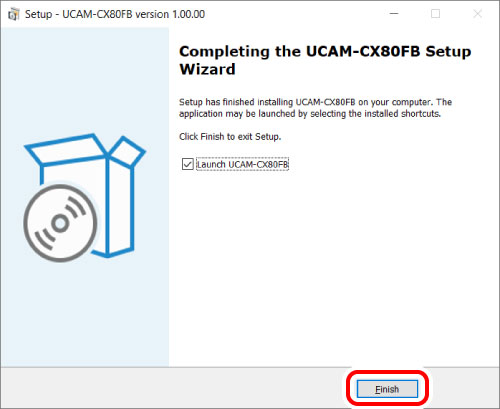

9) 点击“Finish（完成）”。
UCAM-CX80FB设置软件的安装已经完成。
* 勾选“Launch UCAM-CX80FB（启动UCAM-CX80FB）”在安装完成后运行UCAM-CX80FB设置软件。
■使用UCAM-CX80FB设置软件进行设置
1) 将摄像头连接到电脑上，然后运行该软件。
在开始菜单中先点击“ELECOM”，然后点击“UCAM-CX80FB”。
UCAM-CX80FB设置软件将会运行。

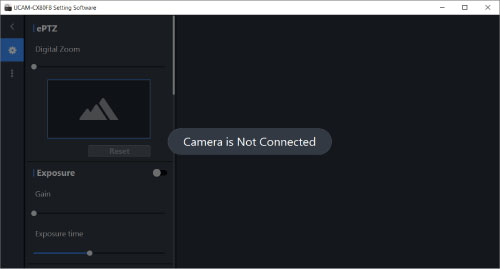

如果摄像头没有连接至电脑，将会出现以下消息。
请将摄像头连接至电脑。
2) 点击图像框操作图标
，设置拍摄时的镜头范围、图像质量等。

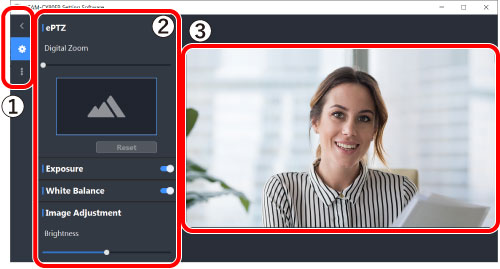

■软件窗口描述
① 图像框操作图标
控制图像框的操作。
在显示图像框和隐藏图像框之间切换。
显示设置图像框。
显示信息图像框。
② 图像框
在设置软件上更改各种设置以及显示信息。
您可以在设置图像框中向下滚动。
③ 预览
预览摄像头拍摄的图片。
■每种设置类型描述
ePTZ
拖动数字变焦条可以调节镜头范围。（100%至500%）
在设置过程中，镜头范围将以绿色方框显示。
您可以在缩放过程中拖动鼠标来改变绿色方框在显示器上的位置。
点击重置按钮将会撤销缩放设置（返回100%）。
在启用自动缩放的情况下，如果手动改变镜头范围会将其禁用。
要启用，在确认页面上点击“Enable（启用）”。
Exposure(曝光)
启用或禁用自动曝光。
如果禁用自动曝光，将会出现下方的手动设置滑块。
“Gain(增益)”
调整图像增益（亮度）。（0dB到6dB）
“Exposure time(曝光时间)”
设置摄像头的曝光时间（-1到-8）。
White Balance(白平衡)
启用或禁用自动白平衡。
如果它被禁用，将显示以下滑块。
“Custom(自定义)”
手动调整白平衡。（2000k到7500k）

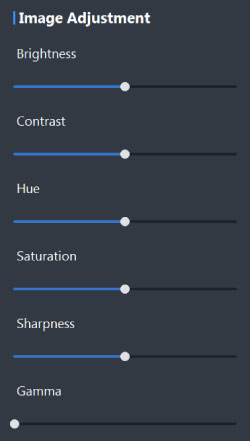

Image Adjustment(图像调整)
拖动每个滑块调整图像质量。
“Brightness(亮度)”
调整图像亮度。（0至200）
“Contrast(对比度)”
调整图像对比度。（0至200）
“Hue(色调)”
调整图像色调。（0至180）
“Saturation(饱和度)”
调整图像的饱和度。（0至200）
“Sharpness(清晰度)”
调整图像的清晰度（轮廓增强）。（0至200）
“Gamma(灰度)”
拖动灰度滑块调整灰度。（100至220）
启用灰度设置将禁用背光校正。
要启用，在确认页面上点击“Enable（启用）”。
Backlight Compensation (背光校正)
启用或禁用背光校正。
启用此功能后，若背光较亮，摄像头将会自动调整为自然色。
如果启用背光校正，灰度设置将会被重置为默认值。
要启用，在确认页面上点击“Enable（启用）”。
HDR
启用或禁用HDR。
采用不同曝光时间的多幅图像实时合成，生成一帧视频。
这样可以减少过度曝光或曝光不足，即使是在灯光对比度高的大型场所，也可以以自然色拍摄人物的图像。
要启用HDR，本产品必须连接至电脑的USB Type-C端口。如果连接至USB Type-A端口，将会显示以下消息。
Distortion Correction (角度校正)
启用或禁用角度校正。
启用此功能将减少图像边缘的镜头畸变。
禁用时可能会出现失真，但是视野将更宽广。
Anti-flicker (防闪烁)
为了减少在荧光灯照明下拍摄时产生的闪烁，选择50Hz或60Hz以匹配本产品使用的交流电频率。
Auto Frame (自动缩放)
启用或禁用自动缩放（通过检测人脸自动调整镜头范围的功能）。
如果它被启用，将显示以下滑块。
“Sensitivity (灵敏度)”
设置在检测到人的移动或视野内人数变化后调整镜头范围所花费的时间。高追踪灵敏度允许在检测到移动和人数变化时迅速开始放大和缩小。低追踪灵敏度意味着在检测到运动和人数变化后放大和缩小所花费的时间较长，调整的频率较低（-2至2）。
“Zoom Level (缩放比例)”
调整以使检测到的人位于镜头范围的焦点处。（0到4：数值越大，拍摄范围越广。）
Tracking Active Speakers (发言人追踪)
启用或禁用发言人追踪。
启用这一功能后，该设备可以使用人工智能技术识别发言人，并用“发言标记”标出发言人。
发言人追踪仅可使用本产品内置的麦克风。
您可以通过安装UCAM-CX80FB设置软件来调整本产品的图像质量和各种功能。
■获取UCAM-CX80FB设置软件
访问下方的ELECOM网站，并下载最新版的应用程序。
> 点击此处进入下载页面。
■安装UCAM-CX80FB设置软件
安装前
1) 双击下载后的“UCAM-CX80FB_setup_v0.XX.XX.dmg”（x.xx.xx取决于下载的版本）文件。
一个磁盘映像将被挂载到桌面上，并将打开一个窗口。
2) 将“UCAM-CX80FB”图标从解压后的文件夹拖放至“应用程序”文件夹。
UCAM-CX80FB设置软件的安装已经完成。
■使用UCAM-CX80FB设置软件进行设置

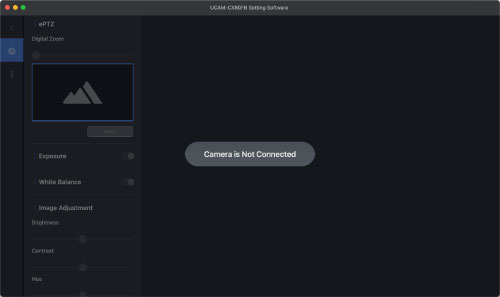

1) 将摄像头连接到电脑上，然后运行该软件。
点击“应用程序”文件夹中的“UCAM-CX80FB”图标。
UCAM-CX80FB设置软件将会运行。
2) 点击图像框操作图标
，设置拍摄时的镜头范围、图像质量等。

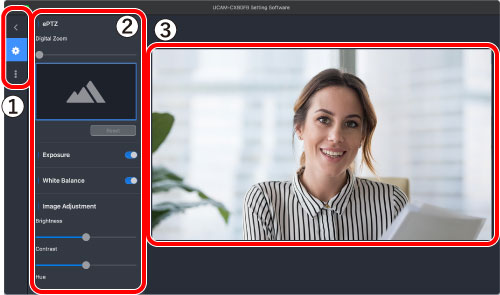

■软件窗口描述
① 图像框操作图标
控制图像框的操作。
在显示图像框和隐藏图像框之间切换。
显示设置图像框。
显示信息图像框。
② 图像框
在设置软件上更改各种设置以及显示信息。
您可以在设置图像框中向下滚动。
③ 预览
预览摄像头拍摄的图片。
■每种设置类型描述
ePTZ
拖动数字变焦条可以调节镜头范围。（100%至500%）
在设置过程中，镜头范围将以绿色方框显示。
您可以在缩放过程中拖动鼠标来改变绿色方框在显示器上的位置。
点击重置按钮将会撤销缩放设置（返回100%）。
在启用自动缩放的情况下，如果手动改变镜头范围会将其禁用。
要启用，在确认页面上点击“Enable（启用）”。
Exposure(曝光)
启用或禁用自动曝光。
如果禁用自动曝光，将会出现下方的手动设置滑块。
“Gain(增益)”
调整图像增益（亮度）。（0dB到6dB）
“Exposure time(曝光时间)”
设置摄像头的曝光时间（-1到-8）。
White Balance(自动白平衡)
启用或禁用自动白平衡。
如果它被禁用，将显示以下滑块。
“Custom(自定义)”
手动调整白平衡。（2000k到7500k）

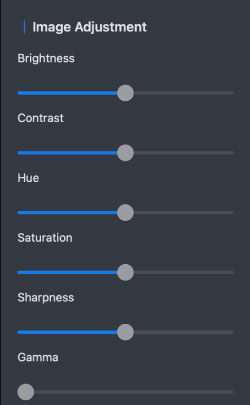

Image Adjustment(图像质量调整)
拖动每个滑块调整图像质量。
“Brightness(亮度)”
调整图像亮度。（0至200）
“Contrast(对比度)”
调整图像对比度。（0至200）
“Hue(色调)”
调整图像色调。（0至180）
“Saturation(饱和度)”
调整图像的饱和度。（0至200）
“Sharpness(清晰度)”
调整图像的清晰度（轮廓增强）。（0至200）
“Gamma(灰度)”
拖动灰度滑块调整灰度。（100至220）
启用灰度设置将禁用背光校正。
要启用，在确认页面上点击“Enable（启用）”。
Backlight Compensation (背光校正)
启用或禁用背光校正。
启用此功能后，若背光较亮，摄像头将会自动调整为自然色。
如果启用背光校正，灰度设置将会被重置为默认值。
要启用，在确认页面上点击“Enable（启用）”。
HDR
启用或禁用HDR。
采用不同曝光时间的多幅图像实时合成，生成一帧视频。
这样可以减少过度曝光或曝光不足，即使是在灯光对比度高的大型场所，也可以以自然色拍摄人物的图像。
要启用HDR，本产品必须连接至电脑的USB Type-C端口。如果连接至USB Type-A端口，将会显示以下消息。
Distortion Correction (角度校正)
启用或禁用角度校正。
启用此功能将减少图像边缘的镜头畸变。
禁用时可能会出现失真，但是视野将更宽广。
Anti-flicker (防闪烁)
为了减少在荧光灯照明下拍摄时产生的闪烁，选择50Hz或60Hz以匹配本产品使用的交流电频率。
Auto Zoom(自动缩放)
启用或禁用自动缩放（通过检测人脸自动调整镜头范围的功能）。
如果它被禁用，将显示以下滑块。
“Sensitivity (灵敏度)”
设置在检测到人的移动或视野内人数变化后调整镜头范围所花费的时间。高追踪灵敏度允许在检测到移动和人数变化时迅速开始放大和缩小。低追踪灵敏度意味着在检测到运动和人数变化后放大和缩小所花费的时间较长，调整的频率较低（-2至2）。
“Zoom Level (缩放比例)”
调整以使检测到的人位于镜头范围的焦点处。（0到4：数值越大，拍摄范围越广。）
Tracking Active Speakers (发言人追踪)
启用或禁用发言人追踪。
启用这一功能后，该设备可以使用人工智能技术识别发言人，并用“发言标记”标出发言人。
发言人追踪仅可使用本产品内置的麦克风。
* 不同软件版本的界面和操作可能会有所不同。在这种情况下，请参考相应软件的帮助文件或使用手册。
以下图片显示的是针对“Skype for Desktop v.8.75.0.140”的示范说明。微软应用商店程序的显示有所不同，但是步骤都是一样的。
1) 在启动Skype之前，请先检查摄像头是否已经连接至电脑。

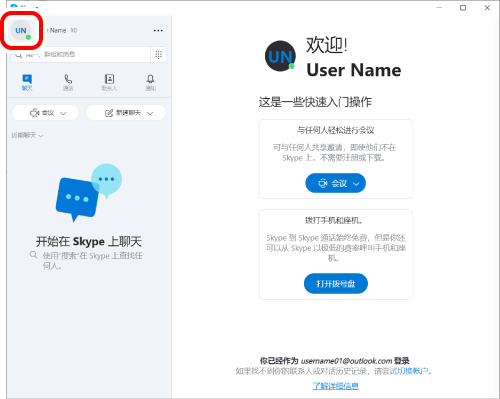

2) 点击“用户资料”。

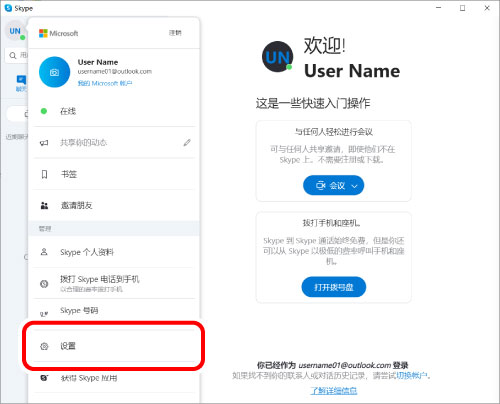

3) 点击“设置”。
4) 点击“音频和视频”。

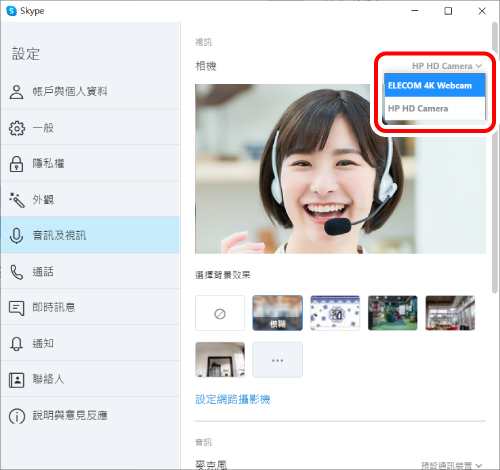

5) 从“视频”下的“摄像头”选项中选择摄像头。
如果出现视频预览，则表明操作正确。
如果连接了多个摄像头，选择“ELECOM 4K Webcam”。

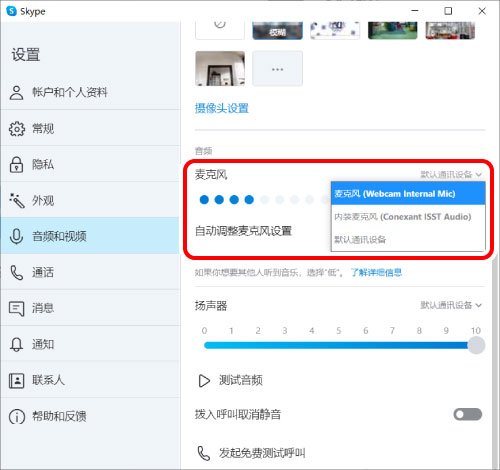

6) 在“音频”下的“麦克风”选项中选择音频设备。
如果使用内置麦克风，选择“麦克风（Webcam Internal Mic）”。
您现在可以在Skype中使用本产品。
以下说明中使用的图片是针对“Microsoft Teams v.1.4.00.22472”版本。
1) 在启动Microsoft Teams之前，请先检查摄像头是否已经连接至电脑。

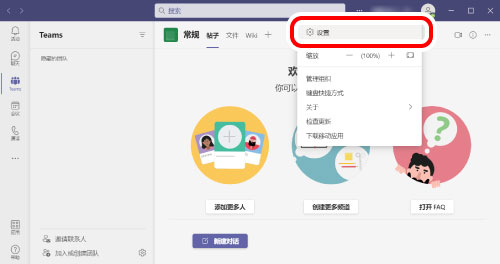

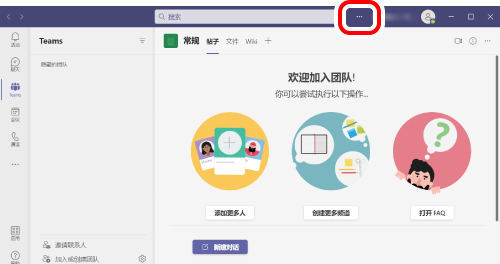

2) 点击“设置等”。
3) 点击“设置”。
4) 点击"设备"。

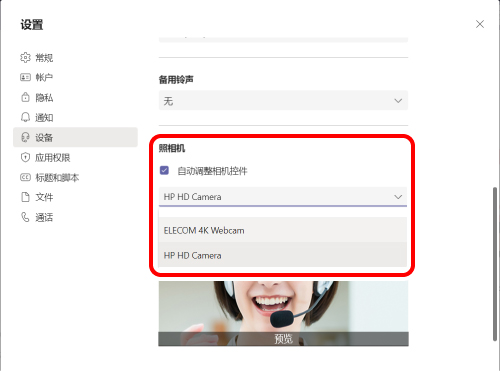

5) 从“照相机”选项中选择摄像头。
如果出现视频预览，则表明操作正确。
如果连接了多个摄像头，选择“ELECOM 4K Webcam”。

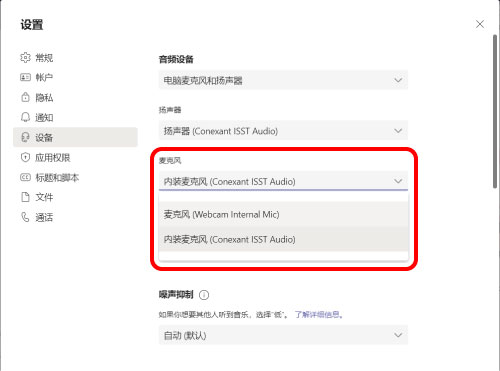

6) 在“麦克风”选项中选择音频设备。
如果使用内置麦克风，选择“麦克风（Webcam Internal Mic）”。
您现在可以在Microsoft Teams中使用本产品。
以下说明中使用的图片是针对“Zoom v.5.7.7”版本。
1) 在启动Zoom之前，请先检查摄像头是否已经连接至电脑。

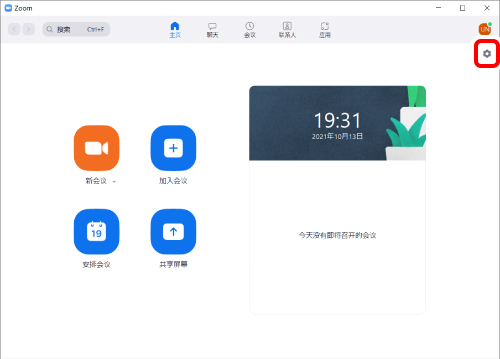

2) 点击“设置”图标。
出现“设置”页面。

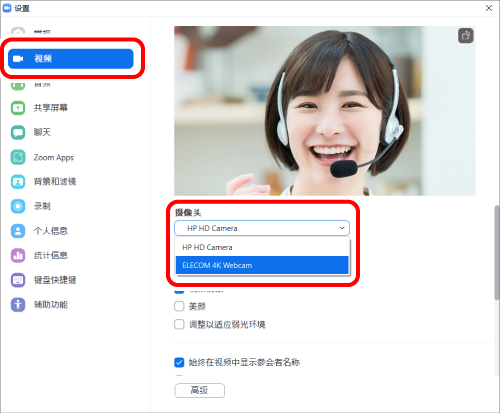

3) 点击“视频”。
4) 从“摄像头”选项中选择摄像头。
如果出现视频预览，则表明操作正确。
如果连接了多个摄像头，选择“ELECOM 4K Webcam”。

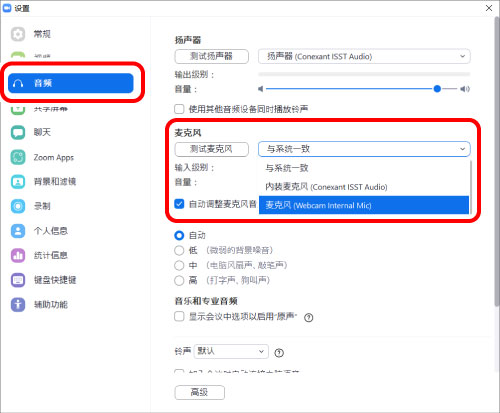

5) 点击“音频”。
6) 在“麦克风”选项中选择音频设备。
如果使用内置麦克风，选择“麦克风（Webcam Internal Mic）”。
您现在可以在Zoom中使用本产品。
以下说明中使用的图片是针对“Cisco Webex Meetings v.41.9.3.16”版本。
1) 在启动Cisco Webex Meetings之前，请先检查摄像头是否已经连接至电脑。

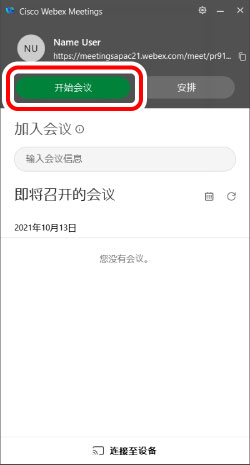

2) 点击“开始会议”。

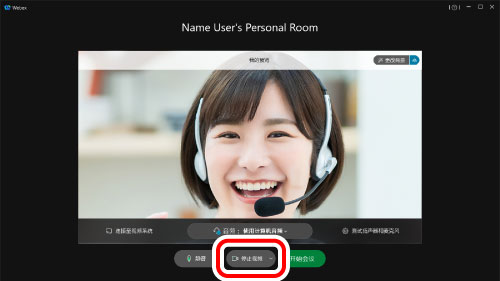

3) 点击“视频选项”右侧的▼。

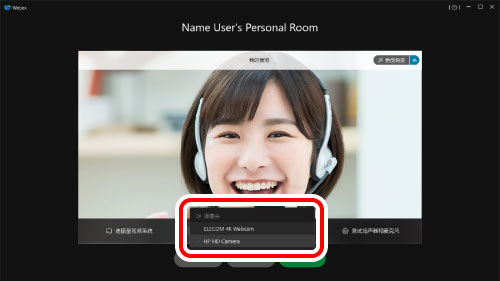

4) 选择要使用的摄像头。
如果出现视频预览，则表明操作正确。
如果连接了多个摄像头，选择“ELECOM 4K Webcam”。
5) 点击“音频选项”右侧的▼。

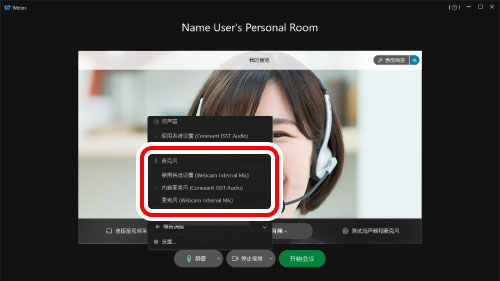

6) 在“麦克风”选项中选择音频设备。
如果使用内置麦克风，选择“麦克风（Webcam Internal Mic）”。
您现在可以在Cisco Webex Meetings中使用本产品。
1) 检查摄像头是否已经连接至电脑。使用网页浏览器访问Google Meet并登录。

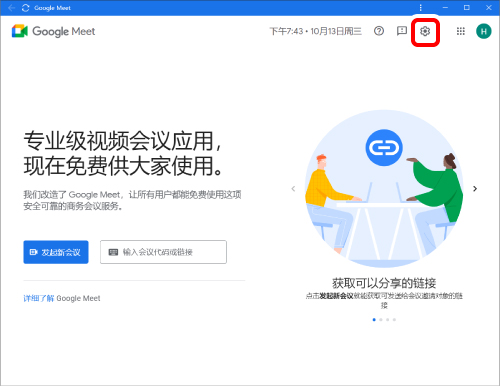

2) 点击页面右上方的“设置”。

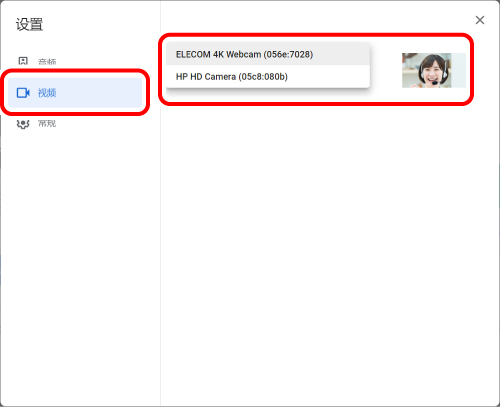

3) 点击“视频”并从“摄像头”选项中选择要使用的摄像头。
如果出现摄像头镜头画面，则表明操作正确。
如果连接了多个摄像头，选择“ELECOM 4K Webcam”。

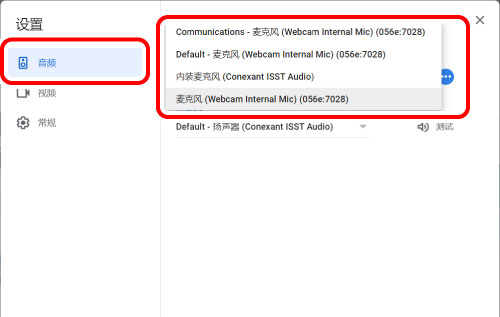

4) 点击“音频”，然后从“麦克风”选项中选择音频设备。
如果使用内置麦克风，选择“麦克风（Webcam Internal Mic）”。
您现在可以在Google Meet中使用本产品。
* 不同软件版本的界面和操作可能会有所不同。在这种情况下，请参考相应软件的帮助文件或使用手册。
以下说明中使用的图片是针对“Skype v.8.75.0.140”版本。
1) 在启动Skype之前，请先检查摄像头是否已经连接至电脑。

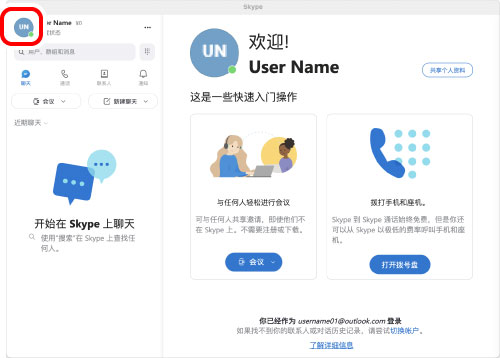

2) 点击“用户资料”。

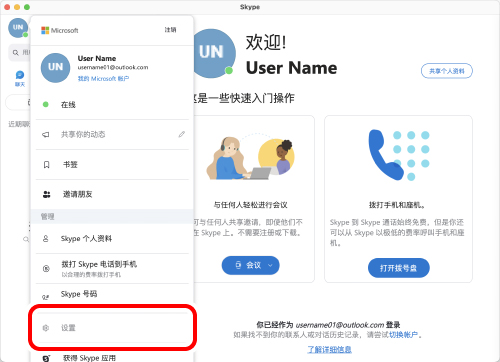

3) 点击“设置”。
4) 点击“音频和视频”。

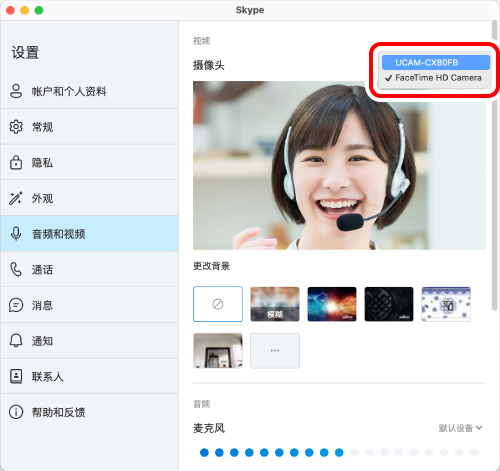

5) 从“视频”下的“摄像头”选项中选择摄像头。
如果出现视频预览，则表明操作正确。
如果连接了多个摄像头，选择“UCAM-CX80FB”。

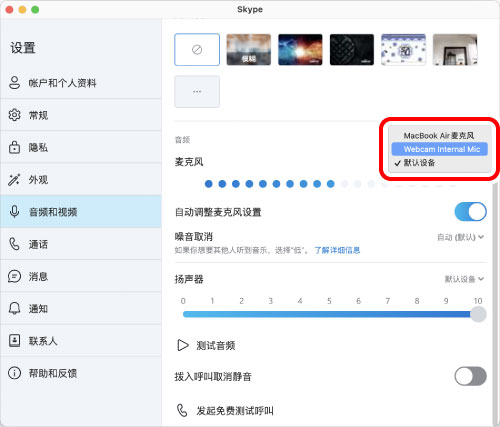

6) 在“音频”下的“麦克风”选项中选择音频设备。
如果使用内置麦克风，选择“Webcam Internal Mic”。
您现在可以在Skype for Mac中使用本产品。
以下说明中使用的图片是针对“Microsoft Teams v.1.4.00.22265”版本。
1) 在启动Microsoft Teams之前，请先检查摄像头是否已经连接至电脑。

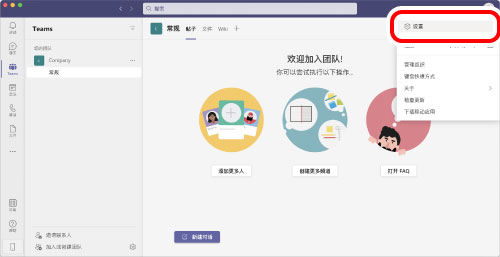

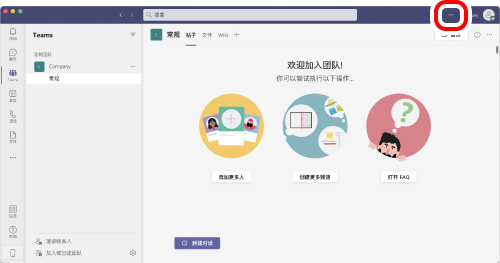

2) 点击“设置等”。
3) 点击“设置”。
4) 点击"设备"。

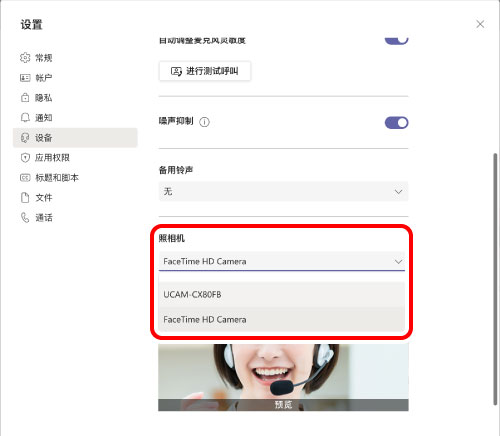

5) 从“照相机”选项中选择摄像头。
如果出现视频预览，则表明操作正确。
如果连接了多个摄像头，选择“UCAM-CX80FB”。

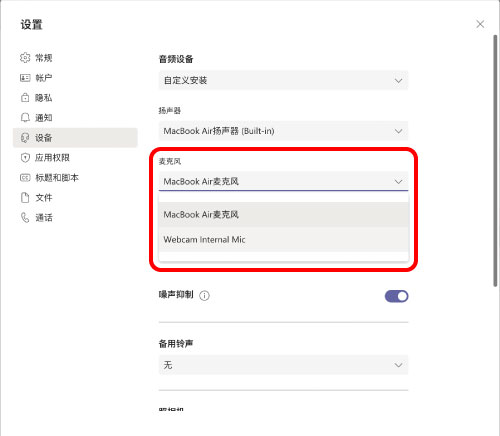

6) 在“麦克风”选项中选择音频设备。
如果使用内置麦克风，选择“Webcam Internal Mic”。
您现在可以在Microsoft Teams中使用本产品。
以下说明中使用的图片是针对“Zoom v.5.7.5”版本。
1) 在启动Zoom之前，请先检查摄像头是否已经连接至电脑。

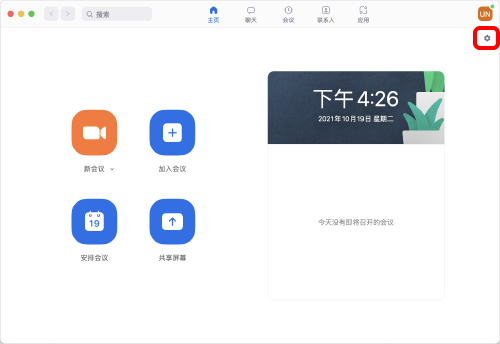

2) 点击“设置”图标。
出现“设置”页面。

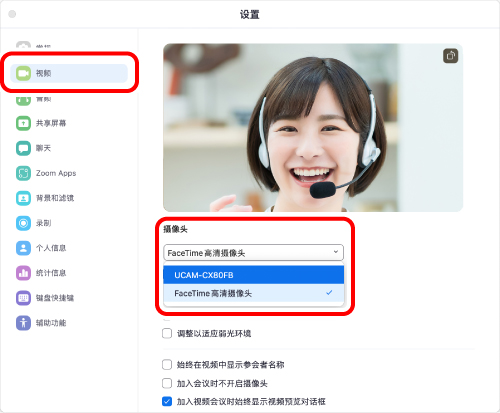

3) 点击“视频”。
4) 从“摄像头”选项中选择摄像头。
如果出现视频预览，则表明操作正确。
如果连接了多个摄像头，选择“UCAM-CX80FB”。

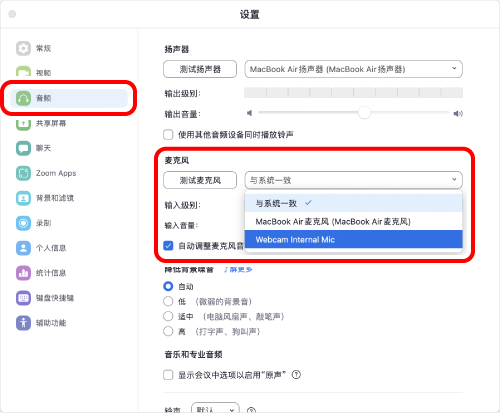

5) 点击“音频”。
6) 在“麦克风”选项中选择音频设备。
如果使用内置麦克风，选择“Webcam Internal Mic”。
您现在可以在Zoom中使用本产品。
以下说明中使用的图片是针对“Cisco Webex Meetings v.41.9.0.19961”版本。
1) 在启动Cisco Webex Meetings之前，请先检查摄像头是否已经连接至电脑。

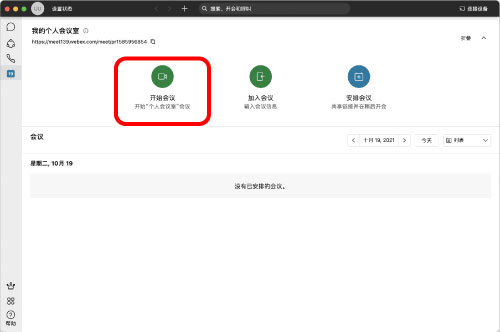

2) 点击“开始会议”。

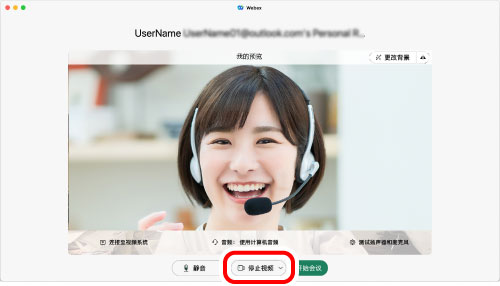

3) 点击“视频选项”右侧的▼。

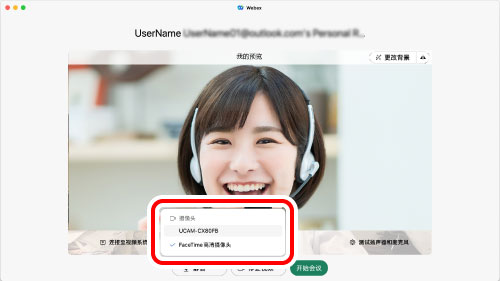

4) 选择要使用的摄像头。
如果出现视频预览，则表明操作正确。
如果连接了多个摄像头，选择“UCAM-CX80FB”。

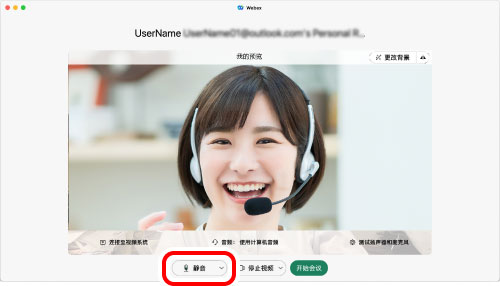

5) 点击“音频选项”右侧的▼。

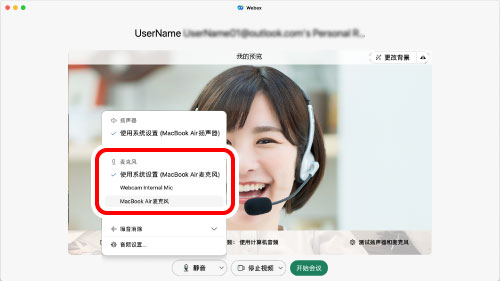

6) 在“麦克风”选项中选择音频设备。
如果使用内置麦克风，选择“Webcam Internal Mic”。
您现在可以在Cisco Webex Meetings中使用本产品。
1) 检查摄像头是否已经连接至电脑。使用网页浏览器访问Google Meet并登录。

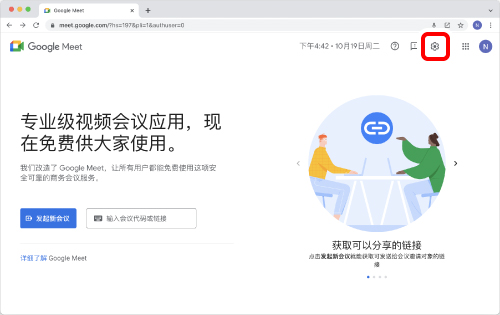

2) 点击页面右上方的“设置”。

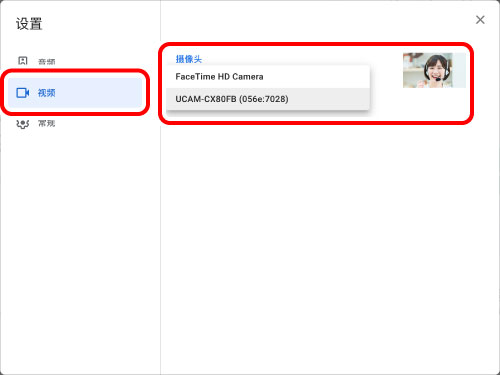

3) 点击“视频”并从“摄像头”选项中选择要使用的摄像头。
如果出现摄像头镜头画面，则表明操作正确。
如果连接了多个摄像头，选择“UCAM-CX80FB”。

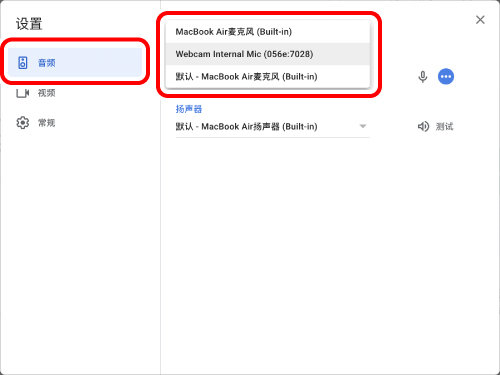

4) 点击“音频”，然后从“麦克风”选项中选择音频设备。
如果使用内置麦克风，选择“Webcam Internal Mic”。
您现在可以在Google Meet中使用本产品。
