感謝您購買本產品。
* 本手冊在許多部分，將「UCAM-CX80FBBK」稱為「本產品」。

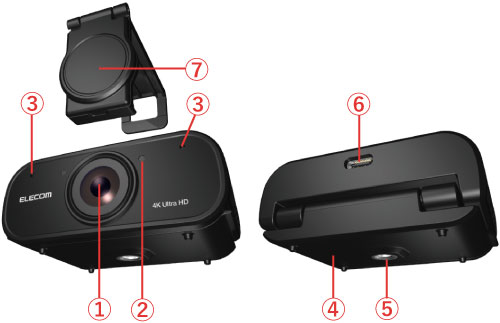

① 攝影機鏡頭
捕捉圖像。
② LED
③ 數位立體聲話筒
左右兩邊的孔會採集到立體聲的聲音。
④ 帶三腳架支撐的多功能支架
附在顯示器上或放在平面上。
⑤ 三腳架插座
用於安裝單獨出售的三腳架。
⑥ USB Type-C 介面
用於插入附帶的 USB Type-C 接頭電纜。
⑦ 隱私快門
不使用時，對鏡頭進行物理遮擋。也可以起到保護鏡頭的作用。

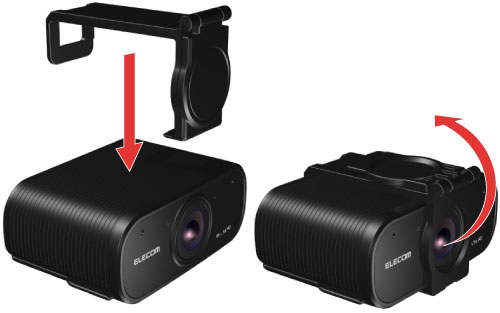

1.安裝隱私快門
將隱私快門安裝到本產品的鏡頭部分。
您可以在不移除隱私快門的情況下使用本產品。
* 本手冊顯示的是沒有隱私快門的攝影機插圖。然而，無論是否有隱私快門，操作都是一樣的。
2.使用電纜連線攝影機。

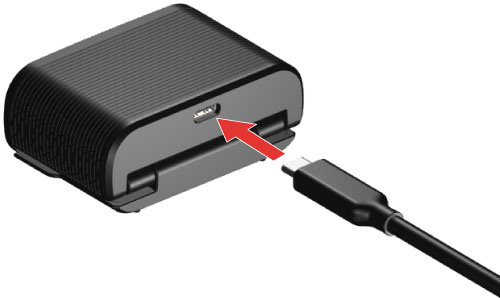

將本產品背面的 USB Type-C 接頭連接到個人電腦上的 USB Type-C 埠口。
本產品附帶有 USB Type-C 至 Type-C 和 USB Type-C 至 Type-A 兩種電纜。
以下是使用 USB Type-C 轉 Type A 電纜連線到您的 個人電腦 的 USB A 埠口時的限制。
若您的個人電腦有一個 USB Type-C 埠口，建議您使用 USB Type-C 連接。
3.安裝攝影機
安裝攝影機並調整垂直角度。

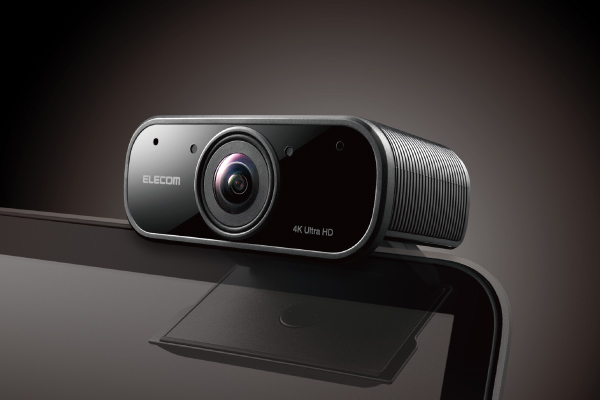

* 建議安裝在顯示器上方。
當安裝在筆記型電腦的顯示器上時
當把它放在一個平面或桌子上時

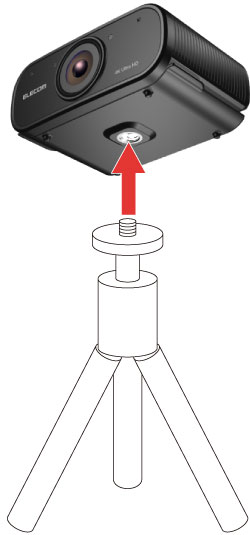

使用單獨出售的三腳架時
5mm(0.2'') 以下的產品
4.連接到個人電腦
1) 啟動您的個人電腦。
請等待，直到您的個人電腦啟動並可操作為止。
2) 將本產品附帶的 USB 接頭插入個人電腦的 USB 埠口。

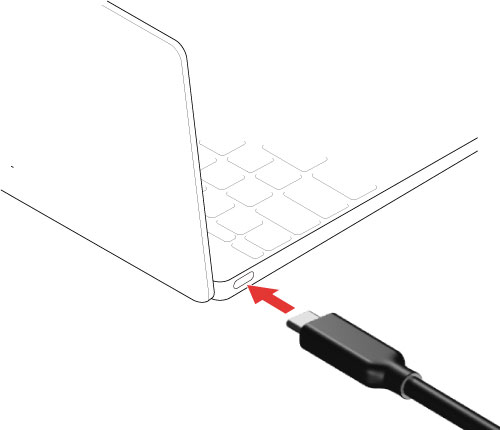

使用 USB Type-C 埠口

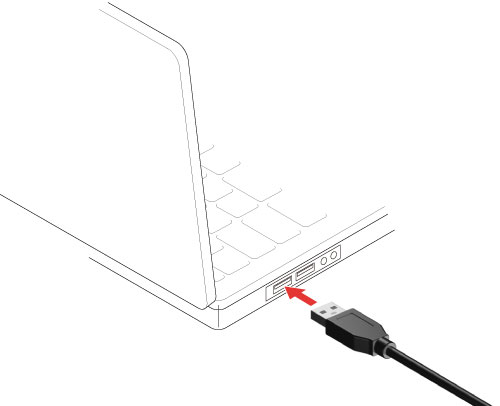

使用 USB Type-A 埠口
3) 驅動程式將被自動安裝，然後您就可以使用攝影機了。
LED 指示燈變成紅色。
您現在可以使用攝影機了。
* 設定軟體只有英日文版本。
您可以透過安裝 UCAM-CX80FB 設定軟體來調整本產品的圖像品質和各種功能。
■獲取 UCAM-CX80FB 設定軟體
進入 ELECOM 的網站，如下圖所示，下載最新版本的應用程式。
> 點擊此處查看下載頁面。
■安裝 UCAM-CX80FB 設定軟體
安裝前...
1) 將下載的檔案 'UCAM-CX80FB_setup_vx.xx.xx.zip'（x.xx.xx 因版本而異）解壓到您的桌面等。
※根據您的操作環境，下載後點擊「開啟檔案」可能會導致其解壓。
2) 按兩下解壓後的 'UCAM-CX80FB_setup_vx.xx.xx.zip'（x.xx.xx因版本而異）檔案。
3) 安裝程式將啟動。

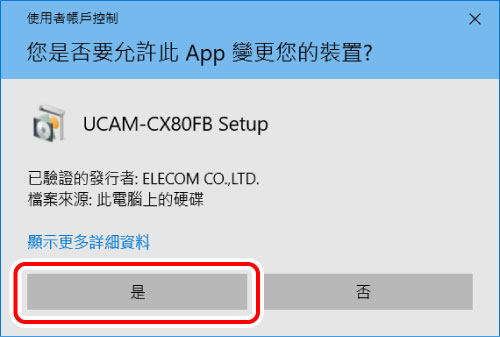

當「使用者帳戶控制」視窗出現時，點擊「是」按鈕。

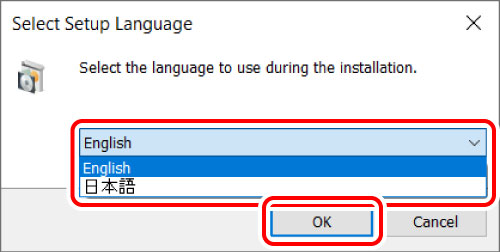

4) 從下拉式功能表中選擇「English (英文)」，然後點擊「OK」。
5) 點擊「Next」。

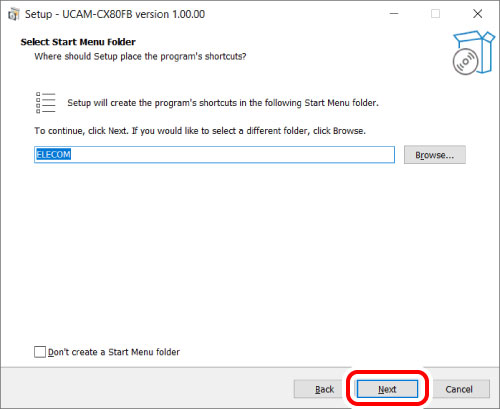

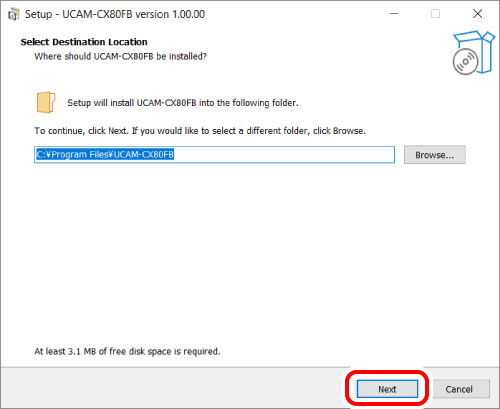

6) 點擊「Next」。
* 勾選「Don’t create a Start Menu folder(請勿建立開始功能表資料夾)」。如此一來，該軟體就不會註冊到您的開始功能表中。

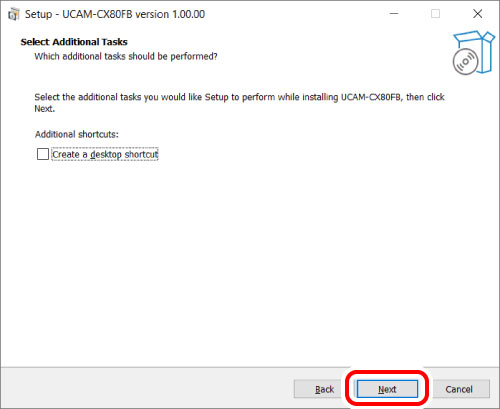

7) 點擊「Next」。
* 若勾選了「Create desktop shortcut(建立桌面快捷方式)」，就會在您的桌面上建立一個圖示。

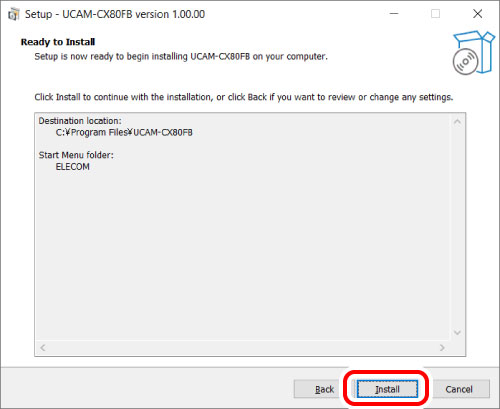

8) 點擊「Install(安裝)」。

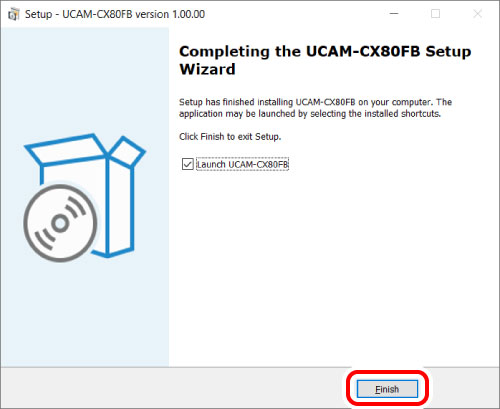

9) 點擊「Finish(完成)」。
現在 UCAM-CX80FB 設定軟體的安裝已經完成。
* 勾選「Launch UCAM-CX80FB(啟動UCAM-CX80FB)」，在安裝後執行 UCAM-CX80FB 設定軟體。
■使用 UCAM-CX80FB 設定軟體進行設定
1) 在攝影機與個人電腦連接的情況下執行該軟體。
在開始選單中依次點擊「ELECOM」和「UCAM-CX80FB」。
UCAM-CX80FB 設定軟體將開始執行。

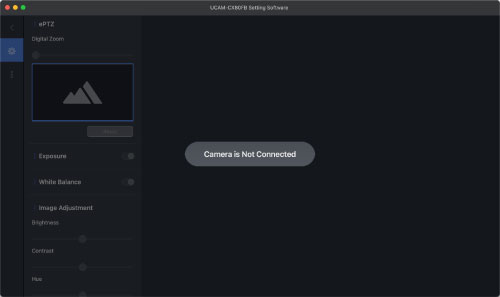

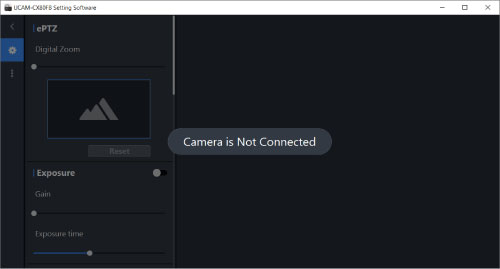

若攝影機沒有連接到您的個人電腦，將出現以下資訊。
請將攝影機連接到您的個人電腦上。
2) 按一下幀操作圖示
，設定拍攝時的攝影機範圍和圖像品質等。

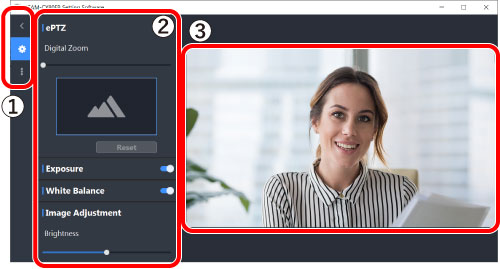

■軟體視窗的說明
① 幀操作圖示
控制幀的操作。
在顯示和隱藏幀之間進行切換。
顯示設定框。
顯示「資訊」框。
② 框架
在設定軟體上改變各種設定和顯示資訊。
您可以在設定框中向下滾動。
③ 預覽
預覽攝影機圖像。
■各類設定的說明
ePTZ
拖動數位變焦條來調整攝影機範圍。(100% 至 500%)
設定期間，拍攝範圍顯示在頁面上的一個綠框中。
您可以透過用滑鼠拖動來改變變焦時此綠框在顯示器上的位置。
點擊重新開機按鈕，返回到變焦關閉（100%）。
啟用自動變焦時，手動改變攝影範圍將使其失效。
若要啟用，請在確認頁面上點擊「Enable(啟用)」。
Exposure(曝光)
啟用或停用自動曝光。
若自動曝光被停用，將出現以下手動設定的滑塊。
「Gain(增益)」
調整圖像增益（亮度）。(0dB 到 6dB)
「Exposure time(曝光時間)」
調整攝影機的曝光時間。(-1 至 -8)
White Balance(白平衡)
啟用或停用自動白平衡。
若停用，將出現以下滑塊。
「Custom(自訂)」
手動調整白平衡。(2000K 至 7500K)

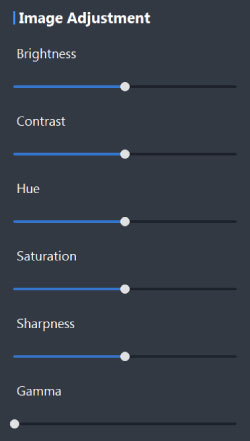

Image Adjustment(圖像調整)
拖動每個滑塊來調整圖像品質。
「Brightness(亮度)」
調整圖像的亮度。(0 到 200)
「Contrast(對比度)」
調整圖像的對比度。(0 到 200)
「Hue(色調)」
調整圖像的色調。(0 到 180)
「Saturation(飽和度)」
調整圖像的飽和度。(0 到 200)
「Sharpness(銳度)」
調整圖像的銳度（輪廓增強）。(0 到 200)
「Gamma(伽瑪)」
拖動伽瑪滑塊來調整伽瑪校正。(100 到 220)
啟用伽瑪設定將停用背光校正。
若要啟用，請在確認頁面上點擊「Enable(啟用)」。

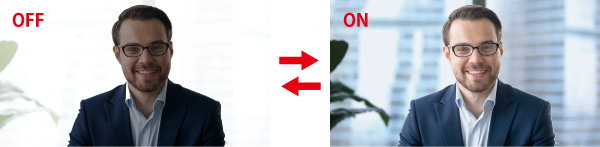

Backlight Compensation (背光補償)
啟用或停用背光校正。
啟用此功能可使攝影機在背光較強時自動調整為自然色彩。
若啟用了背光校正，伽瑪設定將被重設為預設值。
若要啟用，請在確認頁面上點擊「Enable(啟用)」。
HDR
啟用或停用 HDR。
拍攝具有不同曝光時間的多個圖像，並即時合成以建立一個視訊幀。
啟用它可以減少曝光過度或曝光不足，即使在光線對比度高的大型場所也是如此，並允許您拍攝自然色彩的人物圖像。
若要啟用 HDR，本產品必須連接到您個人電腦的 USB Type-C 埠口。若是透過 USB-A 埠口連接，將顯示以下資訊。
Distortion Correction (失真校正)
啟用或停用鏡頭角度校正。
啟用它將減少圖像邊緣的鏡頭失真。
可觀察到失真，但停用後視野會更寬敞。
Anti-flicker (抗閃爍)
為了減少在螢光燈下拍攝時引起的閃爍，請選擇 50Hz 或 60Hz，以符合使用本產品的地區電頻率。
Auto Frame (自動取景)
啟用或停用自動變焦（透過檢測人物自動調整攝影機範圍的功能）。
若啟用此功能，將出現以下滑塊。
「Sensitivity (靈敏度)」
設定在檢測到人的移動或視場內人的數量變化後，調整攝影機範圍所需的時間。高追蹤靈敏度允許在檢測到人的移動和人數變化時迅速開始放大和縮小。低追蹤靈敏度表示，在檢測到人員移動和人數變化後，放大和縮小的時間相當長，而且調整的頻率較低。(-2 至 2)
「Zoom Level (變焦水準)」
調整時，使檢測到的人處於拍攝範圍的焦點處。(0 到 4：值越大，拍攝範圍越廣。)
Tracking Active Speakers (揚聲器追蹤)
啟用或停用揚聲器追蹤。
啟用該功能可使設備使用人工智慧技術識別說話者，並用「說話標記」突出顯示說話者。
揚聲器檢測只能使用本產品內建的麥克風進行。
您可以透過安裝 UCAM-CX80FB 設定軟體來調整本產品的圖像品質和各種功能。
■獲取 UCAM-CX80FB 設定軟體
進入 ELECOM 的網站，如下圖所示，下載最新版本的應用程式。
> 點擊此處查看下載頁面。
■安裝 UCAM-CX80FB 設定軟體
安裝前...
1) 按兩下下載的 'UCAM-CX80FB_setup_v0.XX.dmg'（XX.XX. 因版本而異）檔案。
一個磁片鏡像將被掛載在您的桌面上，並將開啟一個視窗。
2) 將「UCAM-CX80FB」圖示從解壓後的資料夾拖到「應用程式」資料夾。
現在 UCAM-CX80FB 設定軟體的安裝已經完成。
■使用 UCAM-CX80FB 設定軟體進行設定
1) 在攝影機與個人電腦連接的情況下執行該軟體。
點擊「應用程式」資料夾中的「UCAM-CX80FB」圖示。
UCAM-CX80FB 設定軟體將開始執行。
2) 按一下幀操作圖示
，設定拍攝時的攝影機範圍和圖像品質等。

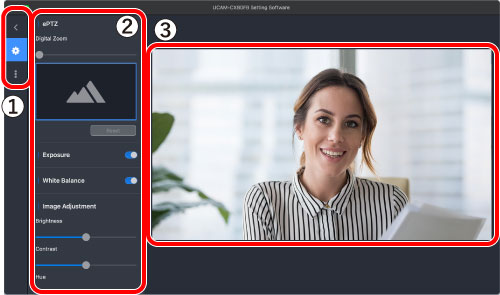

■軟體視窗的說明
① 幀操作圖示
控制幀的操作。
在顯示和隱藏幀之間進行切換。
顯示設定框。
顯示「資訊」框。
② 框架
在設定軟體上改變各種設定和顯示資訊。
您可以在設定框中向下滾動。
③ 預覽
預覽攝影機圖像。
■各類設定的說明
ePTZ
拖動數位變焦條來調整攝影機範圍。(100% 至 500%)
設定期間，拍攝範圍顯示在頁面上的一個綠框中。
您可以透過用滑鼠拖動來改變變焦時此綠框在顯示器上的位置。
點擊重新開機按鈕，返回到關閉變焦（100%）。
啟用自動變焦時，手動改變攝影範圍將使其失效。
若要啟用，請在確認頁面上點擊「啟用」。
Exposure(曝光)
啟用或停用自動曝光。
若自動曝光被停用，將出現以下手動設定的滑塊。
「Gain(增益)」
調整圖像增益（亮度）。(0dB 到 6dB)
「Exposure time(曝光時間)」
調整攝影機的曝光時間。(-1 至 -8)
White Balance(自動白平衡)
啟用或停用自動白平衡。
若停用，將出現以下滑塊。
「Custom(自訂)」
手動調整白平衡。(2000K 至 7500K)

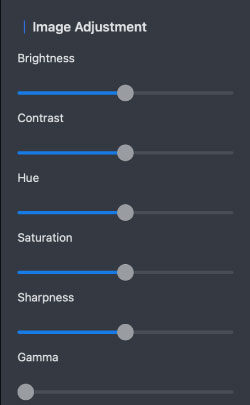

Image Adjustment(圖像品質調整)
拖動每個滑塊來調整圖像品質。
「Brightness(亮度)」
調整圖像的亮度。(0 到 200)
「Contrast(對比度)」
調整圖像的對比度。(0 到 200)
「Hue(色調)」
調整圖像的色調。(0 到 180)
「Saturation(飽和度)」
調整圖像的飽和度。(0 到 200)
「Sharpness(銳度)」
調整圖像的銳度（輪廓增強）。(0 到 200)
「Gamma(伽瑪)」
拖動伽瑪滑塊來調整伽瑪校正。(100 到 220)
啟用伽瑪設定將停用背光校正。
若要啟用，請在確認頁面上點擊「Enable(啟用)」。
Backlight Compensation (背光補償)
啟用或停用背光校正。
啟用此功能可使攝影機在背光較強時自動調整為自然色彩。
若啟用了背光校正，伽瑪設定將被重設為預設值。
若要啟用，請在確認頁面上點擊「Enable(啟用)」。
HDR
啟用或停用 HDR。
拍攝具有不同曝光時間的多個圖像，並即時合成以建立一個視訊幀。
啟用它可以減少曝光過度或曝光不足，即使在光線對比度高的大型場所也是如此，並允許您拍攝自然色彩的人物圖像。
若要啟用 HDR，本產品必須連接到您個人電腦的 USB Type-C 埠口。若是透過 USB-A 埠口連接，將顯示以下資訊。
Distortion Correction (失真校正)
啟用或停用鏡頭角度校正。
啟用它將減少圖像邊緣的鏡頭失真。
可觀察到失真，但停用後視野會更寬敞。
Anti-flicker (抗閃爍)
為了減少在螢光燈下拍攝時引起的閃爍，請選擇 50Hz 或 60Hz，以符合使用本產品的地區電頻率。
Auto Zoom(自動變焦)
啟用或停用自動變焦（透過檢測人物自動調整攝影機範圍的功能）。
若停用，將出現以下滑塊。
「Sensitivity (靈敏度)」
設定在檢測到人的移動或視場內人的數量變化後，調整攝影機範圍所需的時間。高追蹤靈敏度允許在檢測到人的移動和人數變化時迅速開始放大和縮小。低追蹤靈敏度表示，在檢測到人員移動和人數變化後，放大和縮小的時間相當長，而且調整的頻率較低。(-2 至 2)
「Zoom Level (變焦水準)」
調整時，使檢測到的人處於拍攝範圍的焦點處。(0 到 4：值越大，拍攝範圍越廣。)
Tracking Active Speakers (揚聲器追蹤)
啟用或停用揚聲器追蹤。
啟用該功能可使設備使用人工智慧技術識別說話者，並用「說話標記」突出顯示說話者。
揚聲器檢測只能使用本產品內建的麥克風進行。
* 畫面和操作可能隨每個軟體版本的變化而有所不同。在此情況下，請參考該軟體的說明或手冊。
以下圖像是「Skype for Desktop v.8.75.0.140」的說明。Microsoft Store 應用程式的顯示方式不同，但步驟相同。
1) 在啟動 Skype 之前，檢查攝影機是否已連接到個人電腦。

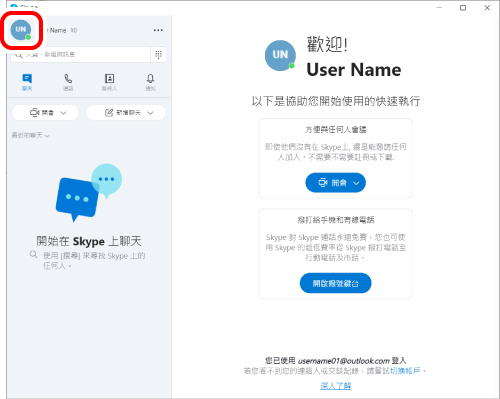

2) 點擊「使用者資料」。

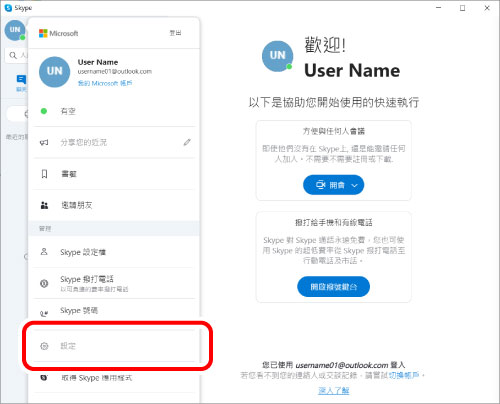

3) 點擊「設定」。
4) 點擊「音訊及視訊」。

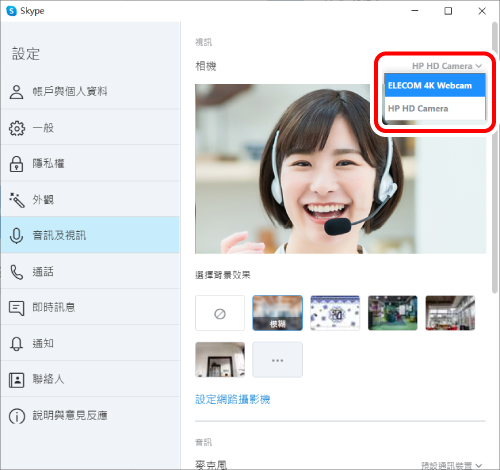

5) 從「視訊」下的「相機」中選擇攝影機。
若出現攝影機預覽，說明操作正確。
若連接了多個攝影機，請選擇「ELECOM 4K Webcam」。

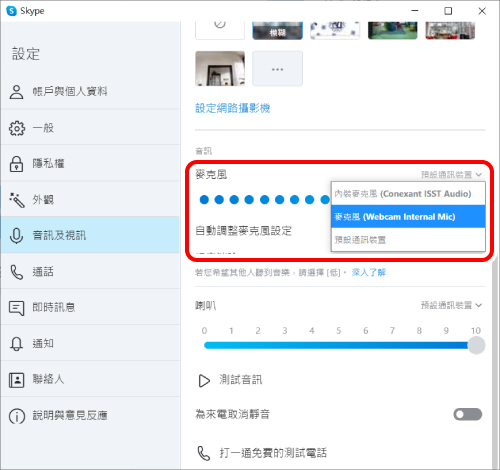

6) 從「音訊」下的「麥克風」中選擇音訊設備。
若使用內建麥克風，選擇「麥克風（Webcam Internal Mic）」。
現在，您可以在 Skype 上使用本產品。
下方描述使用「Microsoft Teams v.1.4.00.22472」中的圖像。
1) 在啟動 Microsoft Teams 之前，檢查攝影機是否已連接到您的個人電腦。

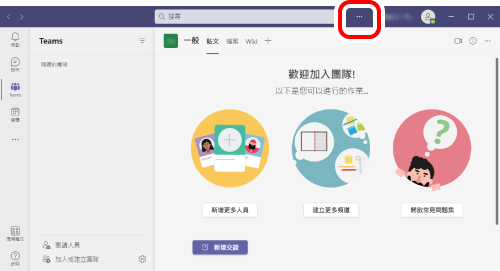

2) 點擊「設定，等」。
3) 點擊「設定」。
4) 按一下「裝置」。

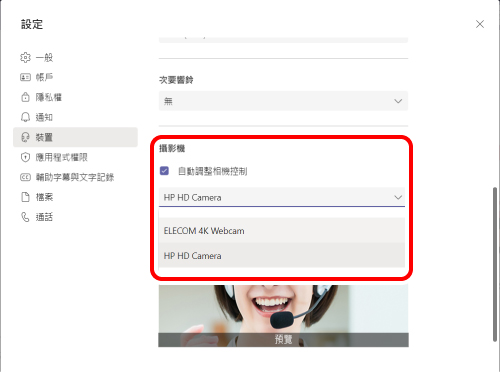

5) 從「攝影機」中選擇攝影機。
若出現攝影機預覽，說明操作正確。
若連接了多個攝影機，請選擇「ELECOM 4K Webcam」。

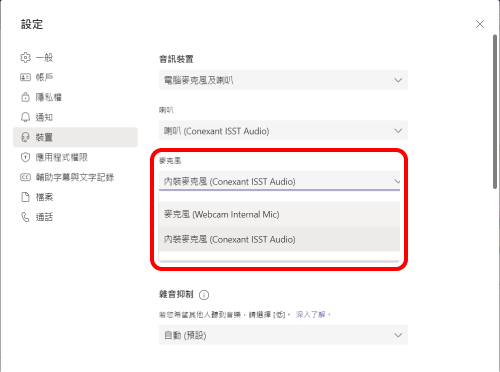

6) 從「麥克風」中選擇音訊設備。
若使用內建麥克風，選擇「麥克風（Webcam Internal Mic）」。
您現在可以在 Microsoft Teams 中使用本產品。
下方描述使用了「Zoom v.5.7.7」中的圖像
1) 在啟動 Zoom 之前，檢查攝影機是否已連接到您的個人電腦。

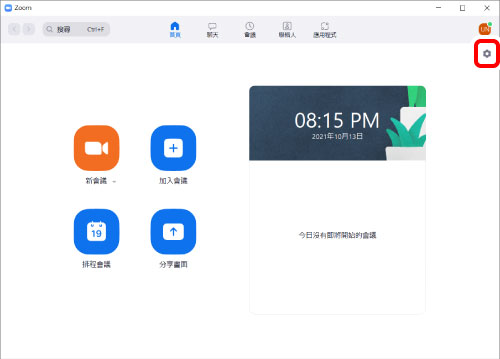

2) 點擊「設定」圖示。
將出現「設定」頁面。

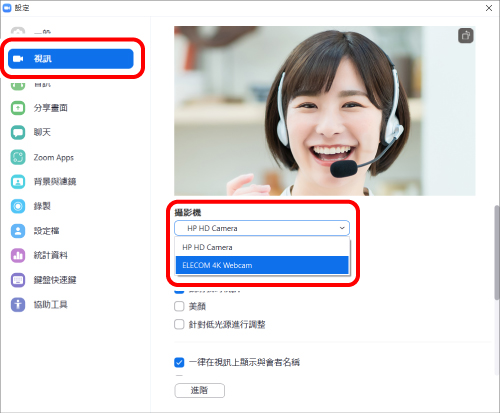

3) 點擊「視訊」。
4) 從「攝影機」中選擇攝影機。
若出現攝影機預覽，說明操作正確。
若連接了多個攝影機，請選擇「ELECOM 4K Webcam」。

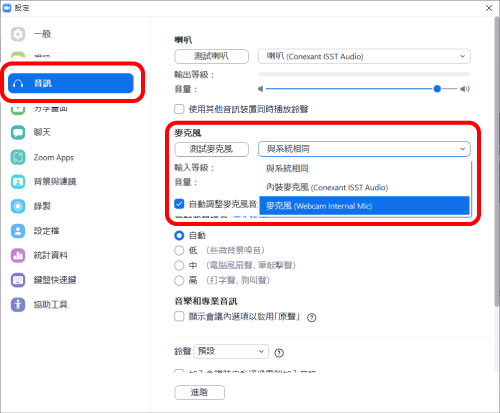

5) 點擊「音訊」。
6) 從「麥克風」中選擇音訊設備。
若使用內建麥克風，選擇「麥克風（Webcam Internal Mic）」。
您現在可以將該產品與 Zoom 一起使用。
下方描述使用了「Cisco Webex Meetings v.41.9.3.16」中的圖像 。
1) 在啟動 Cisco Webex Meetings 之前，請檢查攝影機是否已連接到您的個人電腦。

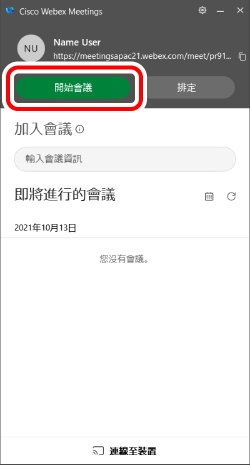

2) 點擊「開始會議」。

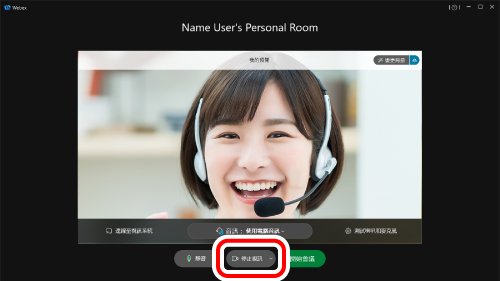

3) 點擊「視訊選項」右側的▼。

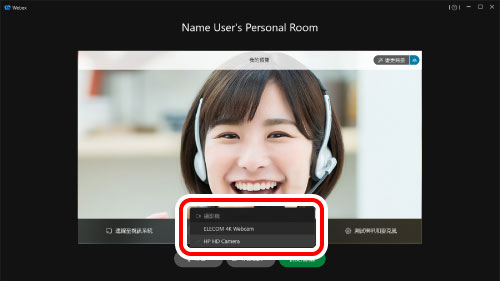

4) 選擇要使用的攝影機。
若出現攝影機預覽，說明操作正確。
若連接了多個攝影機，請選擇「ELECOM 4K Webcam」。
5) 點擊「音訊選項」右邊的▼。

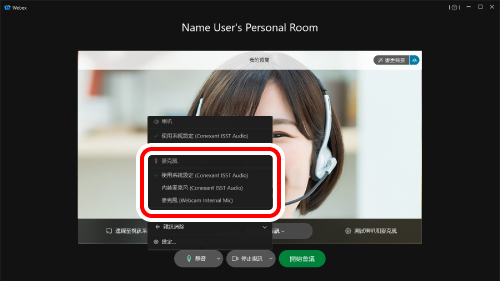

6) 從「麥克風」中選擇音訊設備。
若使用內建麥克風，選擇「麥克風（Webcam Internal Mic）」。
現在您可以在 Cisco Webex Meetings 中使用本產品。
1) 檢查攝影機是否已連接到您的個人電腦。在您的網路瀏覽器上存取 Google Meet 並登入。

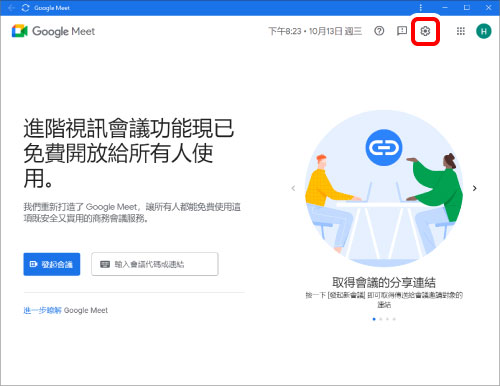

2) 點擊頁面右上方的「設定」按鈕。

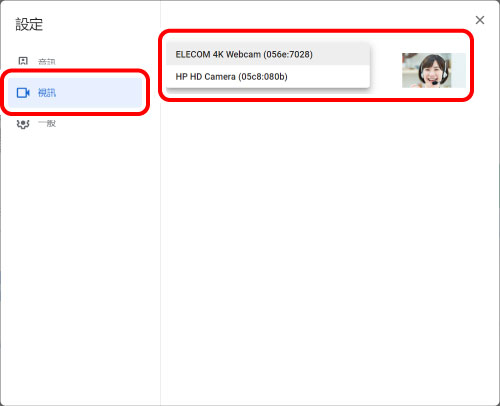

3) 點擊「視訊」，從「攝影機」中選擇要使用的攝影機。
若出現攝影機的畫面，說明操作正確。
若連接了多個攝影機，請選擇「ELECOM 4K Webcam」。

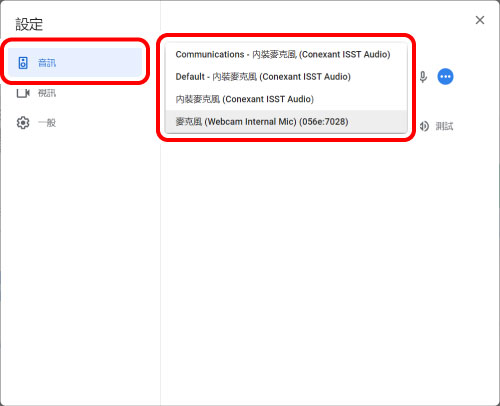

4) 點擊「音訊」，從「麥克風」中選擇音訊設備。
若使用內建麥克風，選擇「麥克風（Webcam Internal Mic）」。
您現在可以用 Google Meet 來使用這項產品。
* 畫面和操作可能隨每個軟體版本的變化而有所不同。在此情況下，請參考該軟體的說明或手冊。
下方描述使用了「Skype v.8.75.0.140」的圖像。
1) 在啟動 Skype 之前，檢查攝影機是否已連接到個人電腦。

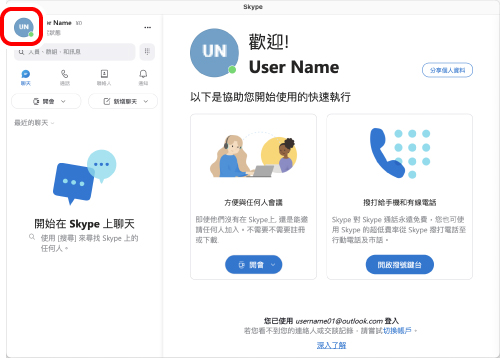

2) 點擊「使用者資料」。

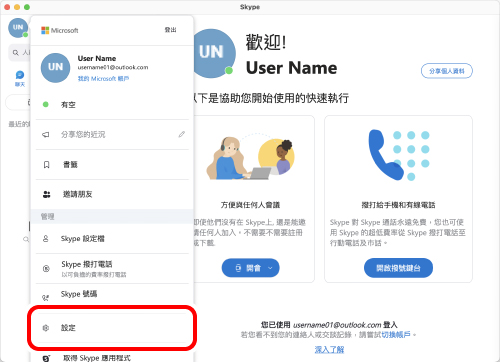

3) 點擊「設定」。
4) 點擊「音訊及視訊」。

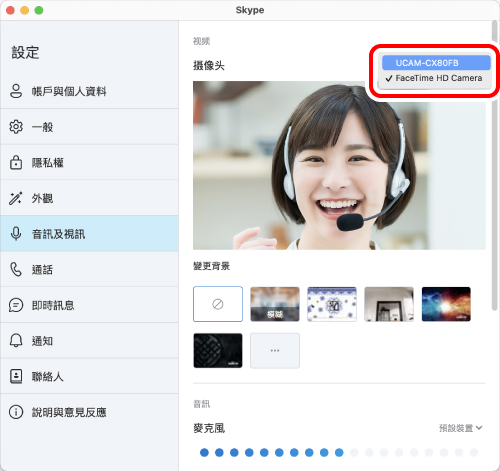

5) 從「視訊」下的「攝影機」中選擇攝影機。
若出現攝影機預覽，說明操作正確。
若連接了多台攝影機，請選擇「UCAM-CX80FB」。

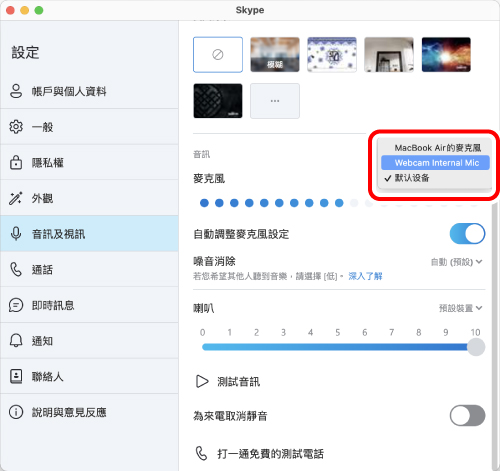

6) 從「音訊」下的「麥克風」中選擇音訊設備。
若使用內建麥克風，選擇「Webcam Internal Mic」。
現在您可以在 Mac 版 Skype 中使用本產品。
下方描述使用了「Microsoft Teams v.1.4.00.22265」中的圖像。
1) 在啟動 Microsoft Teams 之前，檢查攝影機是否已連接到您的個人電腦。

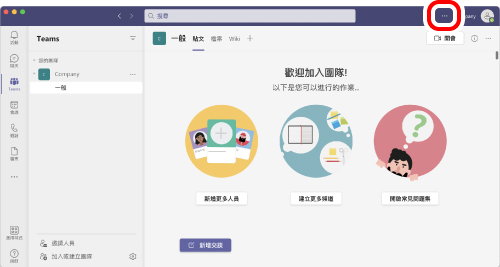

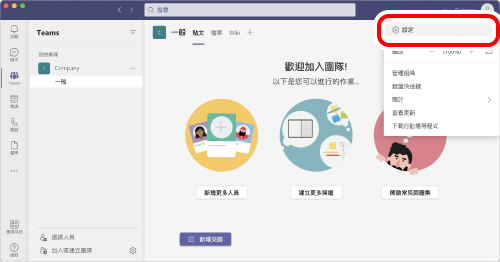

2) 點擊「設定，等」。
3) 點擊「設定」。
4) 按一下「裝置」。
5) 從「攝影機」中選擇攝影機。
若出現攝影機預覽，說明操作正確。
若連接了多台攝影機，請選擇「UCAM-CX80FB」。

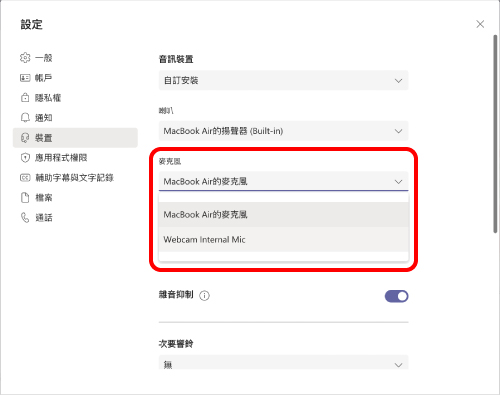

6) 從「麥克風」中選擇音訊設備。
若使用內建麥克風，選擇「Webcam Internal Mic」。
您現在可以在 Microsoft Teams 中使用本產品。
下方描述使用了「Zoom v.5.7.5」中的圖像。
1) 在啟動 Zoom 之前，檢查攝影機是否已連接到您的個人電腦。

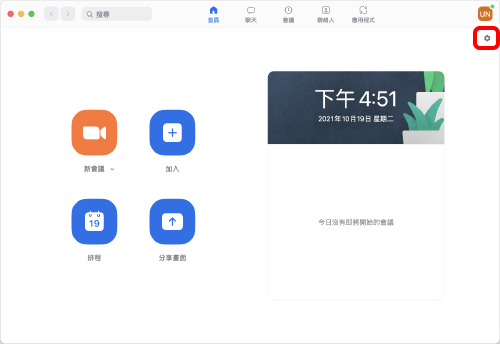

2) 點擊「設定」圖示。
將出現「設定」頁面。
3) 點擊「視訊」。

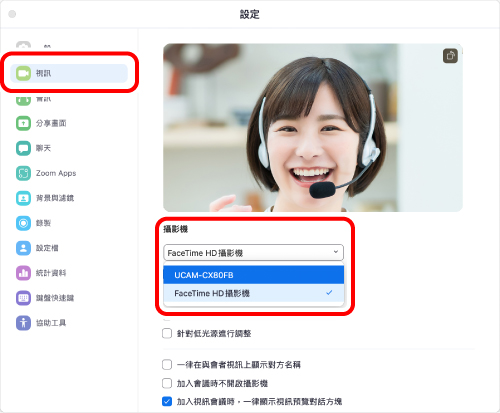

4) 從「攝影機」中選擇攝影機。
若出現攝影機預覽，說明操作正確。
若連接了多台攝影機，請選擇「UCAM-CX80FB」。

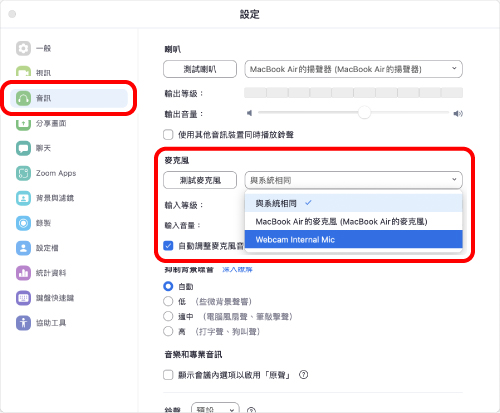

5) 點擊「音訊」。
6) 從「麥克風」中選擇音訊設備。
若使用內建麥克風，選擇「Webcam Internal Mic」。
您現在可以將該產品與 Zoom 一起使用。
下方解釋使用了「Cisco Webex Meetings v.41.9.0.19961」中的圖像。
1) 在啟動 Cisco Webex Meetings 之前，請檢查攝影機是否已連接到您的個人電腦。

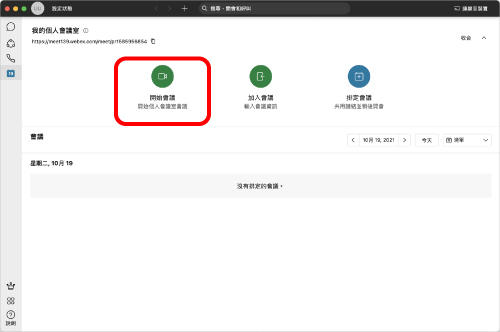

2) 點擊「開始會議」。
3) 點擊「視訊選項」右側的▼。

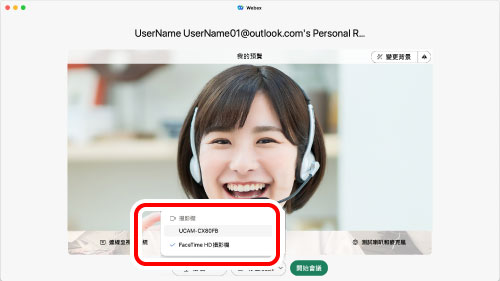

4) 選擇要使用的攝影機。
若出現攝影機預覽，說明操作正確。
若連接了多台攝影機，請選擇「UCAM-CX80FB」。

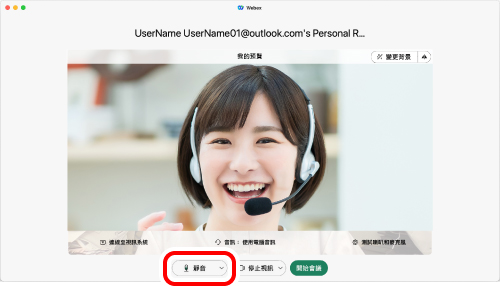

5) 點擊「音訊選項」右邊的▼。

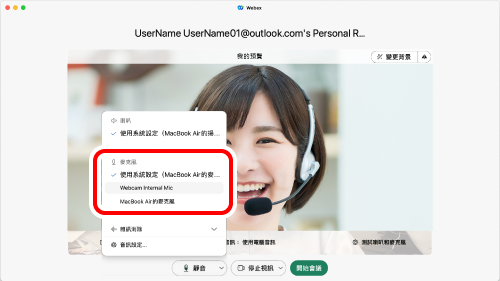

6) 從「麥克風」中選擇音訊設備。
若使用內建麥克風，選擇「Webcam Internal Mic」。
現在您可以在 Cisco Webex Meetings 中使用本產品。
1) 檢查攝影機是否已連接到您的個人電腦。在您的網路瀏覽器上存取 Google Meet 並登入。

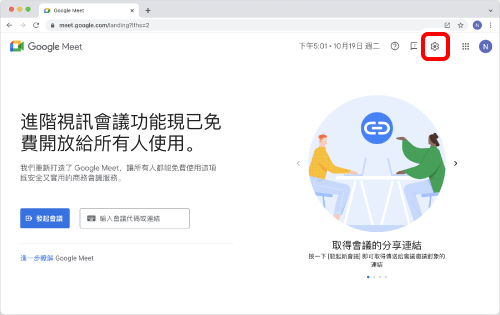

2) 點擊頁面右上方的「設定」按鈕。

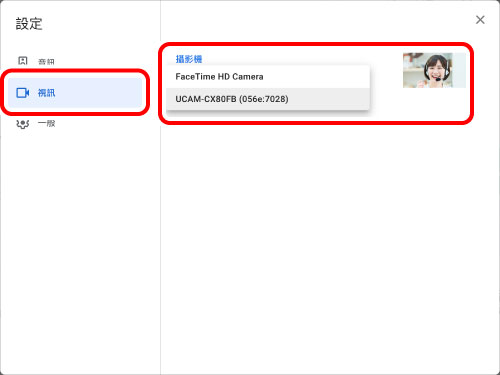

3) 點擊「視訊」，從「攝影機」中選擇要使用的攝影機。
若出現攝影機的畫面，說明操作正確。
若連接了多台攝影機，請選擇「UCAM-CX80FB」。

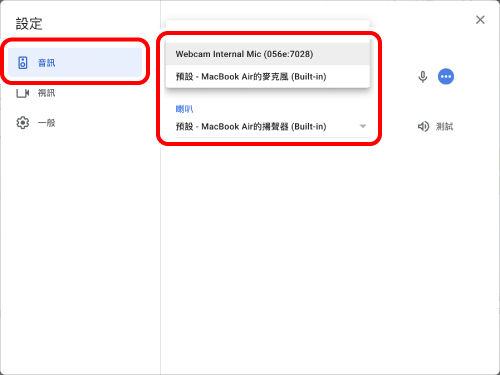

4) 點擊「音訊」，從「麥克風」中選擇音訊設備。
若使用內建麥克風，選擇「Webcam Internal Mic」。
您現在可以用 Google Meet 來使用這項產品。
