6in1 Steam Deck™スタンド ドッキングステーション
DST-W04
詳細仕様

基本仕様

対応OS

Windows 11/Windows 10/macOS Sonoma 14/macOS Ventura 13/macOS Monterey 12/
iPadOS 17/iPadOS 16

※各OSの最新バージョンへのアップデートや、サービスパックのインストールが必要になる場合があります。

コネクター仕様(アップストリーム)

USB Type-C™コネクター<USB 5Gbps(USB3.2(Gen1))>、USB Power Delivery対応(最大入力100W / 最大出力85W)、DisplayPort™ Alt mode (USB2.0接続時は、USB2.0互換で動作(USB2.0時は、映像出力非対応))

USBポート(ダウンストリーム)1：

USB Type-Cポート×1<最大出力85W>

※充電専用USB Power Deliveryポート

USBポート(ダウンストリーム)2：

USB-Aポート<USB 5Gbps(USB3.2(Gen1))>×3、供給電力値：3ポート合計 13.5W(5V/2.7A)

映像出力ポート(ダウンストリーム)

HDMI×1<対応解像度：最大4K/60Hz>

※パソコンのDisplayPort™が1.4の場合、HDMI最大対応解像度は4K/60Hzになります。

※パソコンのDisplayPort™が1.2の場合、HDMI最大対応解像度は4K/30Hzになります。

LANポート(ダウンストリーム)

RJ-45(1000BASE-T/100BASE-TX/10BASE-T)

電源方式

バスパワー

ケーブル長

約16cm　※コネクター含まず

カラー

シルバー

外形寸法

製品本体：幅約152mm×奥行約64mm×高さ約30mm

※ケーブル含まず

動作環境

温度5～40℃、湿度30～80%

※結露なきこと

保証期間

1年間

各部の名称とはたらき

①USB Type-C™ USB Power Deliveryポート【充電専用】

充電専用USB Power Deliveryポートです。このポートからパソコンに電源を給電、またはパソコン内蔵のバッテリーを充電します。
(最大入力100W/最大出力85W)

②HDMIポート

HDMIケーブルで、HDMI対応ディスプレイと接続します。
マルチディスプレイに対応しています。

マルチディスプレイについて

パソコン画面のみ

パソコン側にだけ表示します。

複製

本製品に接続したディスプレイに、ノートパソコンと同じ画面を表示します。

拡張

ノートパソコンと本製品に接続したディスプレイにまたがるよう拡張表示します。

セカンドスクリーンのみ

ノートパソコンの画面をオフにして、本製品に接続したディスプレイにのみ表示します。

③USB-Aポート

USB 5Gbps(USB3.2(Gen1))に対応したUSB-Aポートです。接続したデバイスとデータのやり取りおよび電力の供給が可能です。
供給電力：3ポート合計 13.5W(5V/2.7A)

※USB 5Gbpsでご使用になるには、お使いのパソコン・デバイスがUSB 5Gbpsに対応している必要があります。

④LANポート

10/100/1000Mbps対応のLANポートです。
LANケーブルを接続し、ルーターやイーサネット対応ハブに接続します。
CAT5e以上の規格のLANケーブルをご使用ください。

⑤USB 5Gbps(USB3.2(Gen1)) USB Type-Cコネクター

パソコンのUSB 5Gbps(USB3.2(Gen1)) USB Type-Cポートに接続します。

※USB 5Gbpsでご使用になるには、お使いのパソコン・デバイスがUSB 5Gbpsに対応している必要があります。

⑥スタンド

Steam Deckなどのポータブルゲーム機器をセットします。

接続例

本製品と各機器を接続する前に、接続するすべての機器の電源が切れていることを確認してください。

注意事項

ROG Allyご使用時の注意事項

DST-W04経由でROG Allyを充電する場合、65W以上に対応するUSB Power Delivery AC充電器および充電ケーブルのご利用を推奨します。オペレーティングモード 30W Turboモードでプレイの際は、最大出力100WのUSB Power Delivery AC充電器および充電ケーブルをご利用ください。

また、DST-W04経由でPD充電される場合、ROG Allyの画面には下記のような警告メッセージが表示されますが、本体は充電されています。

65W以上に対応するUSB Power Delivery AC充電器および充電ケーブルの場合

システム＞電源とバッテリー

・「現在ご使用中のアダプターでは、ゲーム中に電力供給が不足し、バッテリーが消耗する可能性があります。より快適にご使用頂くため、付属のROGアダプターをご使用ください。」の警告メッセージが表示されます。

システム_右下に警告メッセージの画像

コマンドセンター

・「現在ご使用中のアダプターでは、ゲーム中に電力供給が不足し、バッテリーが消耗する可能性があります。より快適にご使用頂くため、付属のROGアダプターをご使用ください。」の警告メッセージが表示されます。

・オペレーティングモードは25W Turboになります。

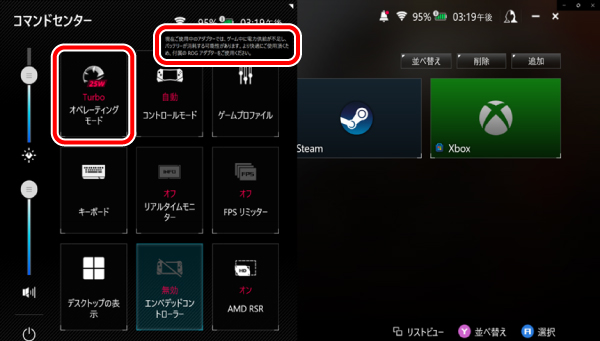

コマンドセンター_警告メッセージ_Turbo25wの画像

Game Library

・「現在ご使用中のアダプターでは、ゲーム中に電力供給が不足し、バッテリーが消耗する可能性があります。より快適にご使用頂くため、付属のROGアダプターをご使用ください。」の警告メッセージが表示されます。

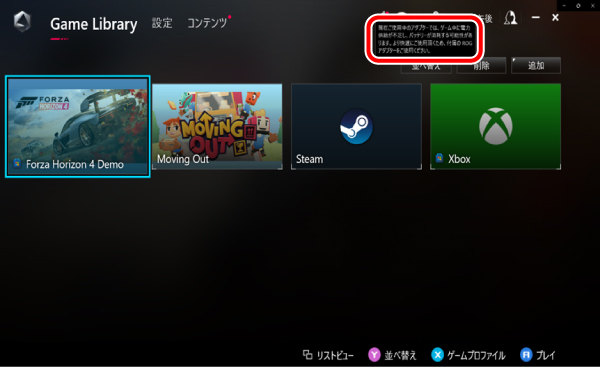

GameLibrary_警告メッセージの画像

100W以上に対応するUSB Power Delivery AC充電器および充電ケーブルの場合

システム＞電源とバッテリー

・「現在ご使用中のアダプターでは、ゲーム中に電力供給が不足し、バッテリーが消耗する可能性があります。より快適にご使用頂くため、付属のROGアダプターをご使用ください。」の警告メッセージが表示されます。

システム_右下に警告メッセージの画像

コマンドセンター

・「現在ご使用中のアダプターでは、ゲーム中に電力供給が不足し、バッテリーが消耗する可能性があります。より快適にご使用頂くため、付属のROGアダプターをご使用ください。」の警告メッセージが表示されます。

・オペレーティングモードは30W Turboになります。

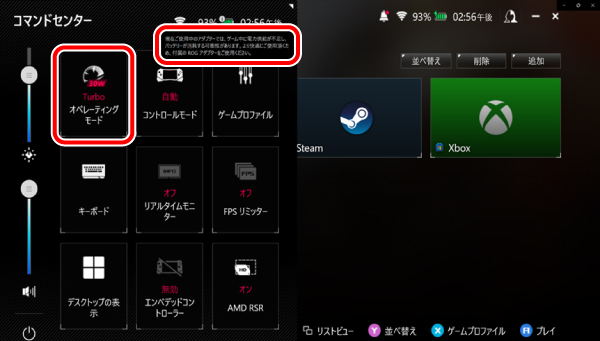

コマンドセンター_警告メッセージ_Turbo30wの画像

Game Library

・警告メッセージは表示されません。

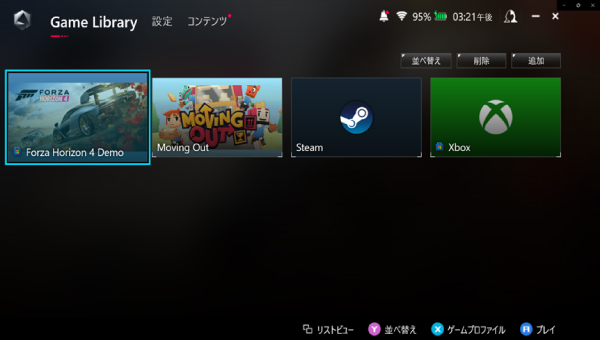

GameLibrary_警告メッセージなしの画像

65W未満のUSB Power Delivery AC充電器および充電ケーブルの場合

システム＞電源とバッテリー

・「現在ご使用中のアダプターでは、ゲーム中に電力供給が不足し、バッテリーが消耗する可能性があります。より快適にご使用頂くため、付属のROGアダプターをご使用ください。」の警告メッセージが表示されます。

・バッテリーの充電マークは表示されません。

※充電マークは表示されませんが、充電されています。

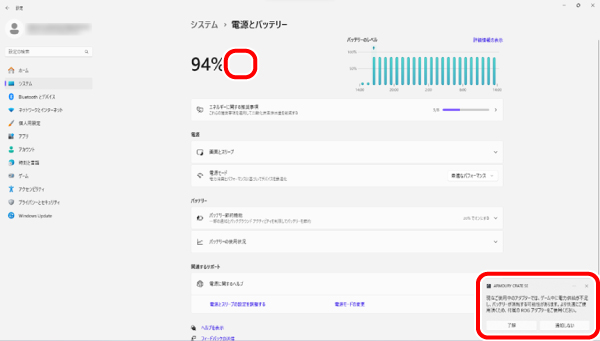

システム_右下に警告メッセージ_充電マークなしの画像

コマンドセンター

・「現在ご使用中のアダプターでは、ゲーム中に電力供給が不足し、バッテリーが消耗する可能性があります。より快適にご使用頂くため、付属のROGアダプターをご使用ください。」の警告メッセージが表示されます。

・オペレーティングモードは25W Turboになります。

コマンドセンター_警告メッセージ_Turbo25wの画像

Game Library

・「現在ご使用中のアダプターでは、ゲーム中に電力供給が不足し、バッテリーが消耗する可能性があります。より快適にご使用頂くため、付属のROGアダプターをご使用ください。」の警告メッセージが表示されます。

GameLibrary_警告メッセージの画像

USB Power Delivery100Wまで対応の推奨製品

AC充電器：EC-AC65100BK

EC-AC65100BKの画像

充電ケーブル：MPA-CC5P10WH

MPA-CC5P10WHの画像
