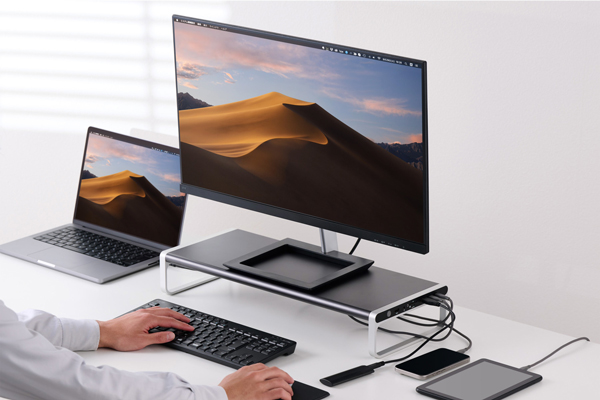

ドッキングステーション 12 in 1 モニタースタンド型
DST-W08
ユーザーズマニュアル

このたびは、本製品をお買い上げいただき誠にありがとうございます。
本製品は、USB Type-C™(ポートを持つノートパソコンに接続して、HDMI®、各種USBデバイス、Gigabit有線LAN、SDメモリーカード/microSDカードスロットを拡張接続できるドッキングステーションです。
また、USB Type-Cコネクターを経由して最大100Wの電力をデバイス/パソコン本体に供給するUSB Power Deliveryに対応しています。
このマニュアルは、本製品の使いかたについて説明しています。ご使用になる前にこのマニュアルをよくお読みになり、正しくご使用ください。

※このマニュアルでは⼀部の表記を除いて“DST-W08”を“本製品”と表記しています。

安全にお使いいただくために

本製品を正しく安全に使⽤するための重要な注意事項を説明しています。
けがや故障、⽕災などを防ぐために、ここで説明している注意事項を必ずお読みください。

絵表⽰の意味

警告

この表⽰の注意事項を守らないと、⽕災・感電などによる死亡や⼤けがなど⼈⾝事故の原因になります。

注意

この表⽰の注意事項を守らないと、感電やその他の事故によりけがをしたり、他の機器に損害を与えたりすることがあります。

「してはいけないこと」を⽰します。

「しなければならないこと」を⽰します。

「注意していただきたいこと」を記載しています。

「お願いしたいこと」や「参考にしていただきたいこと」を記載しています。

警告

本製品の取り付け、取りはずしのときには、必ず接続機器の本体および周辺機器メーカーの注意事項に従ってください。

本製品に水や金属片などの異物が入ったときは、すぐに使用を中止し、接続機器の電源をOFFにしてください。
また、やけどや感電の危険がないかを確認してから、電源アダプターを使用している場合はコンセントから抜き、すべてのケーブルを取りはずしてください。
そのまま使用すると、火災や感電の原因になります。

本製品が発熱している、煙が出ている、異臭がしているなどの異常があるときは、すぐに使用を中止し、接続機器の電源をOFFにしてください。
また、やけどや感電の危険がないかを確認してから、電源アダプターを使用している場合はコンセントから抜き、すべてのケーブルを取りはずしてください。
そのあとで、お買い上げの販売店またはエレコム製品サポートまでご連絡ください。
そのまま使用すると、火災や感電の原因になります。

本製品を落としたり、ぶつけたりしないでください。
万が一、本製品が破損した場合は、すぐに使用を中止し、接続機器の電源をOFFにしてください。
また、やけどや感電の危険がないかを確認してから、電源アダプターを使用している場合はコンセントから抜き、すべてのケーブルを取りはずしてください。
そのあとで、お買い上げの販売店またはエレコム製品サポートまでご連絡ください。
破損したまま使用すると、火災や感電の原因になります。

本製品の分解や改造、修理などをしないでください。
火災や感電、故障の原因になります。
故障時の保証の対象外となります。

本製品を火中に投入しないでください。
破裂により火災やけがの原因になります。

洗剤やスプレーガスをかけないでください。
可燃ガスなどに引火し、発煙や火災の原因となります。

コードを束ねて使用しないでください。
発煙や火災の原因となります。

ホコリや汚れがついた状態で使用しないでください。
発煙や火災の原因となります。

本製品の上にパソコンやディスプレイ以外の重いものをのせないでください。
故障の原因になります。

注意

本製品を次のようなところには置かないでください。

  • 日のあたる自動車内、直射日光のあたるところ
  • 暖房器具の周辺など高温になるところ
  • 多湿なところ、結露をおこすところ
  • 平坦でないところ、振動が発生するところ
  • マグネットの近くなどの磁場が発生するところ
  • ホコリの多いところ
  • 乳幼児の手の届くところ

本製品は防水構造ではありません。水などの液体がかからないところで使用または保存してください。
雨、水しぶき、ジュース、コーヒー、蒸気、汗なども故障の原因となります。

接続機器の取り扱いは、各マニュアルをよく読んで、各メーカーの定める手順に従ってください。

本製品を不安定な台の上や傾いたところに設置すると、倒れたりして危険です。安定した場所に設置してください。

本製品を移動させるときは、台の上にものがない状態にし、すべてのケーブルを取りはずしたあと、両手でしっかり持って移動させてください。

本製品を廃棄するときは、お住まいの地域の条例および法令に従って処分してください。

USB機器を使用するときの注意

  • 接続するUSB機器が正常に動作しないときは、接続する機器を減らすことで改善する場合があります。
  • 接続するUSB機器によっては電力不足により本製品の動作が不安定になることがあります。その場合は、USB Type-C™ USB Power Delivery充電/データ通信ポートに電源アダプターを接続するか、電力消費の大きなUSB機器を取りはずすことで改善されることがあります。
  • USB機器の消費電力については各機器の仕様をご確認いただくか、メーカーにお問い合わせください。
  • USB機器を接続した状態で、本製品をパソコンから取りはずさないでください。
  • USB機器は、データの読み書き中に本製品のUSBポートから取りはずさないでください。また、USB機器に電源スイッチがある場合は、データの読み書き中にOFFにしないでください。本製品の故障やファイルの破損・消失の原因となります。直接パソコンに接続しても正常に動作しないUSB機器は、動作保証対象外です。
  • パソコンに直接接続することを推奨されているUSB機器については、動作保証対象外です。それぞれのUSB機器のマニュアルで確認してください。
  • 特定のハードウェア、アプリケーションに依存する機能などは、動作保証対象外です。

メモリーカードを使用するときの注意

  • 特殊フォーマットや古いタイプのメディアなどは、メディアによって読み書きできない場合があります。
  • デジタルカメラ、携帯電話などでメディアを使用する場合は、使用する機器でフォーマット（初期化）してください。
  • パソコンでフォーマット（初期化）したメディアは使用できない場合があります。その場合、使用する機器で改めてフォーマット（初期化）していただくことで使用できるようになります。
  • 消失・破損したデータに関しては、当社は一切の責任を負いかねます。
  • 本製品ならびにメディアは、接続方向に注意してご使用ください。
  • スタンバイ・休止機能には対応しておりません。

制限事項

映像出力される際の制限事項

  • 本製品で映像出力を行う際は、機器がDisplayPort™ Alt modeに対応していることを確認してください。
  • HDMI対応ディスプレイ以外には対応していません。
  • ディスプレイの感度、ケーブルの品質によっては、画質が劣化したり、または表示できない可能性があります。
  • 本製品に接続するHDMIケーブルは、HDMI cable規格認証済みケーブルを使用してください。
  • 本製品に接続するDisplayPortケーブルは、DisplayPort規格認証済みケーブルを使用してください。

使用上の注意

  • モニタスタンドサイズは(W)54×(D)21×(H)9cmです。モニタ設置時は倒れないように、十分ご注意ください。※耐荷重：10kg
  • 本製品の動作環境において、すべての機器について動作保証するものではありません。
  • 変換コネクターや延長ケーブルを使用してディスプレイを接続した場合は、信号が減衰し正常に動作しない場合があります。
  • 本製品は一般家庭およびオフィスでの使用を前提に設計されています。
  • USB Type-Cコネクターからの映像出力に対応しないパソコンの場合、本製品のHDMIポートは動作しません。
  • 本製品はOS起動前のシステム画面やBIOS画面では動作しません。
  • 本製品はパソコン本体のUSB Type-Cポートに直接接続してください。USBハブや増設ボードのUSB Type-Cポートでは、本製品は使用できません。

ご使用方法

同梱品の確認

本製品のパッケージには次のものが⼊っています。作業を始める前に、すべてが揃っているかを確認してください。
なお、梱包には万全を期していますが、万が一不⾜品、破損品などがありましたら、すぐにお買い上げの販売店またはエレコム製品サポートまでご連絡ください。

  • ドッキングステーション本体　1個
  • USB Type-C - Type-Cケーブル　1本
  • ACアダプター　1個
  • 電源ケーブル　1本

    • デバイス接続用のHDMIケーブルUSBケーブルおよびLANケーブルは付属していません。別途ご用意ください。

各部の名称とはたらき

①電源ボタン

電源をオン/オフします。

②USB-Aポート

USB 2.0に対応したUSB-Aポートです。接続したデバイスとデータのやり取りおよび電力の供給が可能です。
供給電力：4.5W (5V/0.9A)

③オーディオ入出力ジャック

3.5mm 4極ステレオミニジャックです。
マイクなしの 3.5mm ３極ステレオミニタイプのイヤホン/ヘッドホンにも対応しています。

④SDカードスロット

SDメモリーカード、SDHCメモリーカード、SDXCメモリーカードを挿入します。UHS-I対応です。

※⑤microSDカードスロットと同時に使用できます。

⑤microSDカードスロット

microSDメモリーカード、microSDHCメモリーカード、microSDXCメモリーカードを挿入します。UHS-I対応です。

※④SDカードスロットと同時に使用できます。

メモリーカードは対応するスロットに、正しい向きで、まっすぐ確実に挿入してください。
メモリーカードの挿入方法はこちらをご覧ください。

⑥USB-Aポート

USB 10Gbps(USB3.2(Gen2))に対応したUSB-Aポートです。接続したデバイスとデータのやり取りおよび電力の供給が可能です。
供給電力：4.5W(5V/0.9A)

※USB 10Gbpsでご使用になるには、お使いのパソコン・デバイスがUSB 10Gbpsに対応している必要があります。

⑦USB Type-C™ USB Power Delivery充電/データ通信ポート

供給電力：30W

データ通信時：
転送速度：最大<USB 10Gbps(USB3.2(Gen2))>

※映像出力には対応していません。

※USB 10Gbpsでご使用になるには、お使いのパソコン・デバイスがUSB 10Gbpsに対応している必要があります。

⑧USB-Aポート

USB 5Gbps(USB3.2(Gen1))に対応したUSB-Aポートです。接続したデバイスとデータのやり取りおよび電力の供給が可能です。
供給電力：4.5W(5V/0.9A)

※USB 5Gbpsでご使用になるには、お使いのパソコン・デバイスがUSB 5Gbpsに対応している必要があります。

⑨LANポート

最大1Gbps対応のLANポートです。
LANケーブルを接続し、ルーターやイーサネット対応ハブに接続します。
Cat5e以上の規格のLANケーブルをご使用ください。

⑩HDMIポート

HDMIケーブルで、HDMI対応ディスプレイと接続します。
最大対応解像度 4K60Hz
マルチディスプレイに対応しています。

マルチディスプレイについて

パソコン画面のみ

パソコン側にだけ表示します。

複製

本製品に接続したディスプレイに、ノートパソコンと同じ画面を表示します。

拡張

ノートパソコンと本製品に接続したディスプレイにまたがるよう拡張表示します。

セカンドスクリーンのみ

ノートパソコンの画面をオフにして、本製品に接続したディスプレイにのみ表示します。

⑪USB Type-Cホストポート【ホスト接続用】

付属のUSB Type-C - Type-Cケーブルを使用して本製品をパソコンのUSB 10Gbps(USB3.2(Gen2)) USB Type-Cポートに接続します。

※USB 10Gbpsでご使用になるには、お使いのパソコン・デバイスがUSB 10Gbpsに対応している必要があります。

⑫ACアダプター接続ポート

付属のACアダプターの電源プラグを接続します。本製品はセルフパワーです。

⑬ケーブルホルダー

ケーブル類をここに巻いて整理できます。

接続手順

接続例

本製品と各機器を接続する前に、接続するすべての機器の電源が切れていることを確認してください。

1) 本製品をACコンセントに接続します。

① 電源コードをACアダプターの差込口に挿し込みます。

② ACアダプターの電源プラグを本製品のACアダプター接続ポートに接続します。

③ 電源コードのAC電源プラグをACコンセントに挿し込みます。

2) 本製品のUSB Type-Cホストポートに付属のUSB Type-C - Type-CケーブルのUSB Type-Cプラグを接続します。

3) 付属のUSB Type-C - Type-CケーブルのUSB Type-Cプラグのもう一方をパソコンのUSB Type-Cポートに接続します。

USB Type-Cコネクターは、表/裏に関係なく、どちらの向きでも挿入できます。

4) 電源ボタンを押して本製品の電源をオンにします。

Macの場合、「アクセサリの接続を許可しますか?」のメッセージが表示されたら「許可」をクリックします。

「許可しない」をクリックしても、本製品を使用して充電はできますが、データは転送されません。

5) 必要に応じて外部機器を接続します。

ケーブルや機器を接続する際は、必ずコネクターの方向を確かめて、まっすぐに挿し込んでください。また、抜くときもまっすぐ抜いてください。
斜めになった状態で挿し込んだり抜いたりすると、コネクター内の端子が曲がる可能性がありますので絶対におやめください。

① USBポートにUSBデバイスを接続します。

  • コネクターの上下の向きに注意して接続してください。
  • USB Type-Cコネクターは、表/裏に関係なく、どちらの向きでも挿入できます。

② HDMIポートにディスプレイを接続します。

コネクターの上下の向きに注意して接続してください。

③ LANポートとルーターなどをイーサネットケーブルで接続します。

④ microSDカードスロット/SDカードスロットにメモリーカードを挿入します。

メモリーカードは、対応するスロットに、正しい向きでまっすぐ確実に挿入してください。

対応メディアの最新情報は、当社ホームページをご覧ください。

カードの端子面を逆に挿したり、異なるカードを挿した場合には、端子の破損やデータ破損などの原因となります。

SDカードスロット

（対応メディア）
SDメモリーカード
SDHCメモリーカード
SDXCメモリーカード

microSDカードスロット

（対応メディア）
microSDメモリーカード
microSDHCメモリーカード
microSDXCメモリーカード

トラブルシューティング

ディスプレイの映像がまったく表示されない

  • ディスプレイに映像が表示されないときは、まず次の方法をお試しください。
    • ディスプレイの電源を入れ直してください。
    • 本製品からHDMIケーブルを抜き、再度接続してください。
    • パソコンを再起動してください。
  • 映像出力に対応したUSB Type-Cポートにドッキングステーションを接続していますか？
    • パソコンにUSB Type-Cポートが複数ある場合、映像出力に対応していないUSB Type-Cポートの場合もあります。映像出力に対応しているUSB Type-Cポートか、確認してください。
  • ディスプレイのケーブルは正しく接続されていますか？
    • ディスプレイのケーブル類が正しく接続されているか、確認してください。
    • ディスプレイの電源がONになっているか、確認してください。
  • 解像度の設定は正しいですか？
    • 解像度の設定を変更してください。本製品は、解像度が最大4096×2160までのディスプレイに対応しています。
  • パソコンがスリープ状態になっていませんでしたか？
    • スリープから復帰する際に、映像が表示されなくなる場合があります。そのときは、本製品からHDMIケーブルを抜き、再度接続してください。

映像のみ表示され、音声が出ない

  • HDMIケーブルが正しく接続されているか、確認してください。
  • 使用しているケーブルがビデオ送信のみ対応ではないか、破損していないか確認してください。
  • ディスプレイが音声対応か、確認してください。
  • ディスプレイの設定(音量)が、オフまたはミュートになっていないか確認してください。

4Kで表示できない

  • ディスプレイが4Kに対応しているか確認してください。
  • 認証取得されているHDMIケーブルをご使用ください。
  • 本製品とディスプレイの間に切替器や分配器を使用している場合は、切替器や分配器などを取りはずし、本製品とディスプレイを直接接続してください。

本製品がパソコンで認識されない

  • パソコンに接続している本製品のUSB Type-Cケーブルを一度外した後、パソコンを再起動し、再度パソコン本体と本製品を接続してください。

複数台で外部モニターが使用できない

  • お使いのパソコンに対応するソフトウェアを使用して設定できる場合もあります。詳しくはパソコンの製造元にお問い合わせください。
  • モニターの製造元にディスプレイアダプターで対応できるモニター数をお問い合わせください。

サポート情報

本製品について

本製品は⽇本国内仕様です。国外での使⽤に関しては当社ではいかなる責任も負いかねます。また、お問い合わせには⽇本語によるサポートに限定させていだきます。
A customer who purchases outside Japan should contact the local retailer in the country of purchase for enquiries. In “ELECOM CO., LTD. (Japan)”, no customer support is available for enquiries about purchases or usage in/from any countries other than Japan. Also, no foreign language other than Japanese is available. Replacements will be made under stipulation of the Elecom warranty, but are not available from outside of Japan.

製品仕様

こちら から製品ページをご覧ください。
