前面
①パソコンセレクトボタン
操作するパソコンのパソコンセレクトボタンを押して、パソコンポートを切り替えます。
②ON LINEランプ
③USB LINKランプ
選択したパソコンポートのUSB LINKランプが緑色に点灯します。
④AUDIOランプ
選択したパソコンポートのAUDIOランプが緑色に点灯します。
⑤コンソール オーディオポート(フロント)
スピーカーのステレオミニプラグを接続します。
背面のコンソール オーディオポート(リア)に接続された機器よりも優先されます。
⑥コンソール USB周辺機器ポート(フロント)
USB周辺機器(プリンター、スキャナー、ドライブなど)を接続します。
最大5Gbpsのデータ転送速度を実現するUSB3.1 Gen1に対応しています。
ボタンおよびランプは、1：PC1、2：PC2、3：PC3、4：PC4のパソコンポートに対応しています。
背面
①アース端子
本製品を接地する際にアース線を接続します。電源のアース端子につなぐなど、適切なアース接続をして使用してください。
②電源ポート
ACアダプターのDCケーブル側のプラグを挿し込みます。
③SERIALポート
通常使用時には使用しません。
④コンソール USBキーボードポート
USBキーボードを接続します。
⑤コンソール USBマウスポート
USBマウスを接続します。
⑥コンソール ディスプレイポート
ディスプレイに接続したHDMIケーブルのHDMIコネクターを接続します。
⑦コンソール オーディオポート(リア)
スピーカーのステレオミニジャックを接続します。
前面のコンソール オーディオポート(フロント)に接続された機器が優先されます。
⑧コンソール USBポート(リア)
USB周辺機器(プリンター、スキャナー、ドライブなど)を接続します。
最大5Gbpsのデータ転送速度を実現するUSB3.1 Gen1に対応しています。
⑨パソコンポート(PC1～PC4)
接続するパソコンごとに⑨～⑪のポートが用意されています。これらのポートを総称してパソコンポートと呼びます。
⑩パソコン ディスプレイポート
付属のHDMI2.0ケーブルのHDMIコネクターを接続します。
⑪パソコン オーディオポート
付属のオーディオケーブルのステレオミニプラグを接続します。
⑫パソコン USBポート
付属のUSB3.0ケーブルのUSB Type-Bコネクターを接続します。
本製品でできること

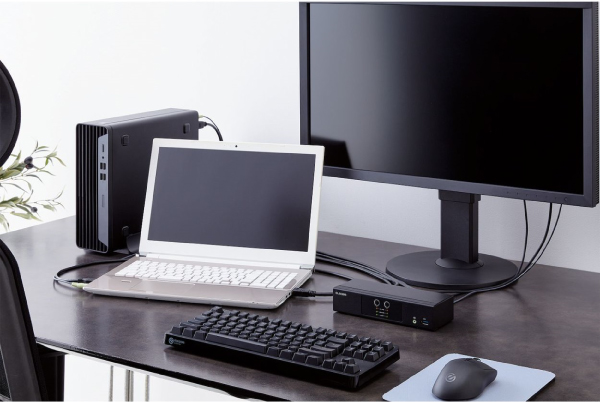

本製品は、1組のコンソール(ディスプレイ、キーボード、マウス)で複数台のパソコンを切り替えて操作するための機器です。パソコンが複数台あってもディスプレイやキーボードが1組しか必要ないため、低コスト、省スペースを実現できます。
本体前面のボタンまたはホットキーを押すことで、コンソールを使用するパソコンを切り替えることができます。また、WindowsとMacのパソコンを混在して使用することもできます。
※KVM-NHUS2はPC1、PC2のみ
コンソールの条件
本製品を使用するためのコンソール(ディスプレイ、キーボード、マウス、スピーカー、USB周辺機器)の条件は、次のとおりです。
OS上でUSBドライバーが有効になるまでキーボードとマウスを利用できません。
パソコンの条件
本製品に接続するパソコンには、次のポートに対応している必要があります。
本製品とパソコンを接続するケーブルは、付属のケーブル以外は使用しないでください。
本製品とパソコンを接続する前に、接続するすべてのパソコンの電源がOFFになっていることを確認してください。
本製品に電源スイッチはありません。
1) 適切なアース線をアース端子に接続し、電源のアース端子につなげます。
アース線は付属しておりません。適切なアース線については、お買い上げの販売店またはエレコム総合インフォメーションセンターまでご連絡ください。
2) 下図のように、各ポートに機器を接続します。
本体に示しているイラストを確認し、コネクターの種類にあわせて、各機器を接続してください。
キーのあるものを接続してください。3) 下図のように、付属の各ケーブルの一方のコネクターを本体背面のパソコンポート(PC1～PC4)に接続します。
※KVM-NHUS2はPC1、PC2のみ
本製品とパソコンの接続には、付属のケーブル以外を使用しないでください。
4) 下図のように、付属の各ケーブルのもう一方のコネクターをパソコン(PC1～PC4)の各ポートに接続します。
※KVM-NHUS2はPC1、PC2のみ
5) 本製品にACアダプターを取り付け、電源を供給します。
① 電源ケーブルの電源コネクターをACアダプターの電源ケーブル接続ポートに挿し込みます。
② DCプラグを電源ポートに挿し込みます。
③ 電源プラグをコンセントに挿し込みます。
本製品の電源プラグは、Aタイプ3ピンコンセントプラグです。日本国内向け形状のコンセントプラグに変換する場合は、変換アダプターを別途ご準備ください
6) 本製品に接続したすべてのパソコンおよび機器の電源をONにします。
本製品が自動的に認識されます。認識が終了するまでお待ちください。
パソコンセレクトボタン、キーボードまたはマウスを使用して、パソコンポートを切り替えることができます。
選択されたパソコンポートに接続されているパソコンを操作できます。
操作するパソコンのパソコンセレクトボタンを1回押します。
パソコンポートが切り替わります。
パソコンセレクトボタンの押しかたによって、動作が異なります。
連続してパソコンの切り替え操作を行う場合は、確実に表示が切り替わったあとで次の切り替え操作を行ってください。切り替え操作が早すぎると、パソコンまたは本製品の動作に問題が生じる場合があります。
本製品は表示しているパソコンの電源がOFFになると、電源がONになっている次のパソコンに自動で切り替わる電源検知機能があります。初期設定は有効です。
電源検知機能を無効にする場合は、⇒「■電源検知機能を無効にする」を参照してください。
切り替え操作：パソコンポートを順に切り替える
キーをすばやく2回押したあと、
キーを押します。
切り替え操作：ディスプレイ、キーボード、マウスのみ順に切り替える
キーをすばやく2回押したあと、
→キーを押します。
入力したパソコンポートのディスプレイ、キーボード、マウスのみ切り替わります。
スピーカーとUSB周辺機器は切り替わりません。
切り替え操作：スピーカーのみ順に切り替える
キーをすばやく2回押したあと、
→キーを押します。
入力したパソコンポートのスピーカーのみ切り替わります。
ディスプレイ、キーボード、マウスとUSB周辺機器は切り替わりません。
切り替え操作：USB周辺機器のみ順に切り替える
キーをすばやく2回押したあと、
→キーを押します。
入力したパソコンポートのUSB周辺機器のみ切り替わります。
ディスプレイ、キーボード、マウスとスピーカーは切り替わりません。
切り替え操作：パソコンポートを指定して切り替える
キーをすばやく2回押したあと、【パソコンポート】→キーを押します。
【パソコンポート】は、1：PC1、2：PC2、3：PC3、4：PC4を
キー～
キーの数字キーで入力します。
※KVM-NHUS2はPC1、PC2のみ
入力したパソコンポートに切り替わります。
切り替え操作：パソコンポートを指定してディスプレイ、キーボード、マウスのみ切り替える
キーをすばやく2回押したあと、【パソコンポート】→→キーを押します。
入力したパソコンポートのディスプレイ、キーボード、マウスのみ切り替わります。
スピーカーとUSB周辺機器は切り替わりません。
切り替え操作：パソコンポートを指定してスピーカーのみ切り替える
キーをすばやく2回押したあと、【パソコンポート】→→キーを押します。
入力したパソコンポートのスピーカーのみ切り替わります。
ディスプレイ、キーボード、マウスとUSB周辺機器は切り替わりません。
切り替え操作：パソコンポートを指定してUSB周辺機器のみ切り替える
キーをすばやく2回押したあと、【パソコンポート】→→キーを押します。
入力したパソコンポートのUSB周辺機器のみ切り替わります。
ディスプレイ、キーボード、マウスとスピーカーは切り替わりません。
切り替え操作：パソコンポートを指定してディスプレイ、キーボード、マウスとスピーカーのみ切り替える
キーをすばやく2回押したあと、【パソコンポート】→→→キーを押します。
入力したパソコンポートのディスプレイ、キーボード、マウスとスピーカーのみ切り替わります。
USB機能は切り替わりません。
切り替え操作：パソコンポートを指定してディスプレイ、キーボード、マウスとUSB周辺機器のみ切り替える
キーをすばやく2回押したあと、【パソコンポート】→→→キーを押します。
入力したパソコンポートのディスプレイ、キーボード、マウスとUSB周辺機器のみ切り替わります。
スピーカーは切り替わりません。
切り替え操作：パソコンポートを指定してスピーカーとUSB周辺機器のみ切り替える
キーをすばやく2回押したあと、【パソコンポート】→→→キーを押します。
入力したパソコンポートのスピーカーとUSB周辺機器のみ切り替わります。
ディスプレイ、キーボード、マウスは切り替わりません。
切り替え操作で使用するキー(ポート切替キー)を
キーに変更できます。
詳細は、⇒「ポート切替キーを変更する」を参照してください。
ホイール(中央ボタン)にクリック機能がある3ボタン式マウスをご使用の場合は、ホイールでパソコンポートの切り替えができます。
マウスエミュレーション機能およびマウスによるポート切替機能を有効にしてください。
初期設定は無効です。
マウスエミュレーション機能を有効にする
1) ホットキーセッティングモードを起動します。
キーを押したまま
キーを押し、キー、キーの順に指を離します。
2)
キーを押します。
マウスによるポート切替機能を有効にする
1) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
2)
キーを押します。
マウスのホイールによるポート切り替えを無効にする場合は、上記の手順を再度実行してください。
切り替え操作：パソコンポートを順に切り替える
マウスのホイールをダブルクリックします。
一定の間隔で自動的に、パソコンを接続したパソコンポートを順に切り替えます。
この機能によって、手動でパソコンポートの切り替え操作をせずに、本製品に接続されたすべてのパソコンの状態を監視できます。
スキャン中のパソコンポートのON LINEランプが点滅します。
操作方法1：パソコンセレクトボタンで実行する
パソコンセレクトボタン1と2を同時に2秒間以上押します。
操作方法2：ホットキーで実行する
キーをすばやく2回押したあと、
→キーを押します。
スキャン間隔を変更する
オートスキャンモード実行状態でキーをすばやく2回押したあと、→【スキャン間隔】→キーを押します。
【スキャン間隔】は、切り替える間隔(秒)を数字キーで入力します。
スキャン間隔の初期設定は、10秒間です。
操作方法1および2のスキャン間隔も指定したスキャン間隔に変更されます。
オートスキャンモードを解除する
次のいずれかの方法で解除できます。解除するまでスキャンが実行されます。
キーを押します。
キーを押します。キーボード言語を変更できます。
初期設定は日本語です。
1) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
2) キーボード言語を設定します。
キー→【キーボード言語】→キーを押します。
【キーボード言語】は、33：US英語、08：フランス語、15：日本語を数字キーで入力します。
例) US英語の場合、
キー→キーを押します。
キーボード操作プラットフォームの設定を変更できます。
1) プラットフォームの設定対象となるパソコンに切り替えます。
2) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
3) プラットフォームを設定します。
次のいずれかのファンクションキーを押します。
キー
キーキーボードエミュレーション機能の有効と無効を切り替えます。
初期設定は有効です。
1) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
2) キーボードエミュレーション機能の有効と無効を切り替えます。
キーを押します。
キーボードエミュレーション機能が無効の場合、キー、キー、キー、キー、
キー、
キー、キーのホットキーは無効になります。
Macキーボード
キーマッピングのエミュレーション機能により、PC互換キーボード(WINDOWS用101/104キー)はMacキーボードのファンクションキーを使用することができます。
エミュレーションマッピングは次のとおりです。
PC互換キーボード |
Macキーボード |
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
キーと組み合わせてキーを入力する場合は、キーから指を離したあと、次のキーを入力してください.
現在の切替設定一覧を確認できます。
1) 市販のテキストエディタまたはワープロソフトを開いて、文字入力を半角英数モードにし、新規ページにカーソルを置きます。
2) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
3) キーを押します。
カーソル位置から切替設定の入力が開始されます。停止するまでしばらくお待ちください。
USBデバイスが正常に認識されなくなった場合など、USBデバイスの接続をリセットできます。
1) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
2) キーを押します。
パソコンポートの切り替え時やホットキーを押したときに鳴るビープ音を無効にできます。
初期設定は有効です。
1) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
2)
キーを押します。
ビープ音を有効にする場合は、上記の手順を再度実行してください。
最大15の同時キー入力を可能にする機能です。BIOS画面でNキーロールオーバーのキーボードの信号を受け付けない場合は、Nキーロールオーバー機能を無効にします。
初期設定は有効です。
1) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
2) キー→キーを押します。
Nキーロールオーバー機能を有効に戻す場合は、上記の手順を再度実行してください。
表示しているパソコンの電源がOFFになると、電源がONになっている次のパソコンに自動で切り替わる電源検知機能を無効にします。
初期設定は有効です。
1) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
2)
キーを押します。
電源検知機能を有効に戻す場合は、上記の手順を再度実行してください。
キーボードによるポート切り替えを無効にできます。
初期設定は有効です。
1) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
2)
キー→キーを押します。
キーボードによるポート切り替えを有効にする場合は、上記の手順を再度実行してください。
本製品をリセットし、ホットキー設定をすべて初期設定に戻します。
1) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
2)
→キーを押します。
USB2.0/3.0非対応のOSでキーボードとマウスをリセットします。
1) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
2)
キーを押します。
キーが押しにくい位置に配置されている場合など、ポート切替キーを キーに変更できます。
1) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
2)
キーを押します。
ポート切替キーをキーに戻す場合は、上記の手順を再度実行してください。
パソコンセレクトボタンを押したときの動作を変更します。
1) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
2) キーを押します。
パソコンセレクトボタンを押したときの動作は、次の通りです。
パソコンセレクトボタンを元の動作に戻す場合は、上記の手順を再度実行してください。
本製品に接続された2台のパソコンのオーディオ出力をミキシングして出力できます。
コンソール オーディオポートに接続したスピーカーでのみ出力できます。
シングルフォーカスオーディオミキサーモード
選択中のパソコンポートに接続しているパソコンのオーディオ出力に、指定したパソコンポートのパソコンのオーディオ出力をミキシングして出力します。
1) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
2) →
→【パソコンポート】→キーを押します。
【パソコンポート】は、1：PC1、2：PC2、3：PC3、4：PC4をキー～キーの数字キーで入力します。
※KVM-NHUS2はPC1、PC2のみ
ダブルフォーカスオーディオミキサーモード
指定した2つのパソコンポートに接続しているパソコンのオーディオ出力をミキシングして出力します。
1) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
2) →→【1つ目のパソコンポート】→【2つ目のパソコンポート】→キーを押します。
【1つ目のパソコンポート】および【2つ目のパソコンポート】は、1：PC1、2：PC2、3：PC3、4：PC4をキー～キーの数字キーで入力します。
※KVM-NHUS2はPC1、PC2のみ
1つ目のパソコンポートと2つ目のパソコンポートに同じポート番号を指定できません。
特定の組み合わせのキーを押すことで、決まった処理を実行する機能のことをホットキーと呼びます。
ホットキーを利用するときは、すばやく続けてキーを押してください。入力がキャンセルされます。
ホットキーを利用するときは、次の手順でホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
ホットキーセッティングモードが有効になると、キーボードのCaps LockランプとScroll Lockランプが交互に点滅します。
キーは、押してから0.5秒以内に指を離してください。キーまたは キーを押してください。キーとキーが押しにくい位置に配置されている場合など、起動キーをキーと
キーに変更できます。
1) ホットキーセッティングモードを起動します。
キーを押したままキーを押し、キー、キーの順に指を離します。
2)
キーを押します。
起動キーをキーとキーに戻す場合は、上記の手順を再度実行してください。
ホットキーセッティングモードでは、ホットキーの入力によって対応した機能が実行されます。
ホットキー |
機能 |
初期設定 |
|---|---|---|
|
ホットキーセッティングモードの起動キーを変更 |
|
|
ポート切替キーを変更 |
|
|
Macキーボードエミュレーションを有効 |
無効 |
|
キーボードエミュレーション(PC互換)を無効にし、パススルーキーボードモードを有効 |
PC互換 |
|
市販のテキストエディタまたはワープロソフトを使用して、現在の切替設定一覧を表示 |
|
|
すべてのUSBデバイスでリセットを実行 |
|
|
キーボード言語を設定 【キーボード言語】 |
日本語 |
|
ビープ音を有効/無効 |
有効 |
|
Nキーロールオーバー機能を有効/無効 |
有効 |
|
電源検知機能を有効/無効 |
有効 |
|
キーボードによるポート切替キーを有効/無効 |
有効 |
|
ホットキーの設定を初期設定にリセット |
|
|
キーボードエミュレーションを有効/無効 |
有効 |
|
マウスエミュレーションを有効/無効 |
無効 |
|
マウスによるポート切替を有効/無効 |
無効 |
|
USB2.0/3.0非対応のOSでキーボードとマウスのリセットを実行 |
|
|
パソコンセレクトボタンの動作変更 |
|
|
シングルフォーカスオーディオミキサーモード |
|
|
ダブルフォーカスオーディオミキサーモード |
キーの入力によって対応した機能が実行されます。
キー操作 |
機能 |
初期設定 |
|---|---|---|
|
オートスキャン |
|
|
スキャン間隔を指定してオートスキャン |
|
|
操作するパソコンを順に切り替えます。
|
|
|
パソコンポートを指定して、操作するパソコンを切り替えます。 【パソコンポート】 |
|
