有線静音テンキーパッド
TK-TCM021Sシリーズ
ユーザーズマニュアル

このたびは、本製品をお買い上げいただき誠にありがとうございます。
※このマニュアルでは⼀部の表記を除いて“TK-TCM021S”シリーズを“本製品”と表記しています。

安全にお使いいただくために

本製品を正しく安全に使⽤するための重要な注意事項を説明しています。
けがや故障、⽕災などを防ぐために、ここで説明している注意事項を必ずお読みください。

絵表⽰の意味

警告

この表⽰の注意事項を守らないと、⽕災・感電などによる死亡や⼤けがなど⼈⾝事故の原因になります。

注意

この表⽰の注意事項を守らないと、感電やその他の事故によりけがをしたり、他の機器に損害を与えたりすることがあります。

「してはいけないこと」を⽰します。

「しなければならないこと」を⽰します。

「注意していただきたいこと」を記載しています。

「お願いしたいこと」や「参考にしていただきたいこと」を記載しています。

警告

本製品に水や金属片などの異物が入ったときは、すぐに使用を中止し、本製品を接続機器から取り外してください。
そのまま使用すると、火災や感電の原因になります。

本製品が発熱している、煙がでている、異臭がしているなどの異常があるときは、すぐに使用を中止し、接続機器を終了させ、やけどに注意した上で、発熱がおさまっていることを十分確認した後で、本製品を接続機器から取り外してください。
そのあとで、お買い上げの販売店またはエレコム総合インフォメーションセンターまでご連絡ください。
そのまま使用すると、火災や感電の原因になります。

本製品を落としたり、ぶつけたりしないでください。
万一、本製品が破損した場合は、すぐに使用を中止し、本製品を接続機器から取り外してください。そのあとで、お買い上げの販売店またはエレコム総合インフォメーションセンターまでご連絡ください。
破損したまま使用すると、火災や感電の原因になります。

本製品の分解や改造、修理などをご自分でしないでください。
火災や感電、故障の原因になります。
また、故障時の保証の対象外となります。

本製品を火中に投入しないでください。
破裂により火災やけがの原因になります。

コネクターはぬれた手で抜き差ししないでください。また、加工したり、無理に曲げたりしないでください。
火災や感電の原因になります。

注意

本製品を次のようなところには置かないでください。

  • ⽇のあたる⾃動⾞内、直射⽇光のあたるところ
  • 暖房器具の周辺など⾼温になるところ
  • 多湿なところ、結露をおこすところ
  • 平坦でないところ、振動が発⽣するところ
  • マグネットの近くなどの磁場が発⽣するところ
  • ほこりの多いところ

本製品は防⽔構造ではありません。⽔などの液体がかからないところで使⽤または保存してください。
⾬、⽔しぶき、ジュース、コーヒー、蒸気、汗なども故障の原因となります。

  • パソコン⽤のテンキーパッド以外の⽤途には使⽤しないでください。
  • 本製品の誤動作によって、重⼤な影響を及ぼす恐れのある機器では使⽤しないでください。
  • 本製品を廃棄するときは、お住まいの地域の条例および法令に従って処分してください。

お⼿⼊れのしかた

本製品が汚れたときは、乾いたやわらかい布でふいてください。

シンナー、ベンジン、アルコールなど揮発性の液体を使⽤すると、変質や変⾊を起こす恐れがあります。

ご使用方法

同梱品の確認

本製品のパッケージには次のものが⼊っています。作業を始める前に、すべてが揃っているかを確認してください。なお、梱包には万全を期しておりますが、万⼀不⾜品、破損品などがありましたら、すぐにお買い上げの販売店またはエレコム総合インフォメーションセンターまでご連絡ください。

  • テンキーパッド本体（ケーブル長 約0.8 m） 1台

各部の名称とはたらき

①Num Lockキー

  • を押すと、Num Lock機能のON/OFFが切り替わります。
  • を長押し後に、またはを押すと、本製品の動作モードが切り替わります。（③動作モード切替キー 参照）

②LEDランプ（緑色）

  • Num Lock機能がONのときに、LEDランプが点灯します。
  • 動作モードを切り替えると、切り替えた動作モードに応じてLEDランプが点滅します。（③動作モード切替キー 参照）

③動作モード切替キー

を3～4秒長押し後、LEDランプがすばやく点滅している時にまたは押すと、本製品の動作モードが切り替わります。
接続した機器のOSに合わせて動作モードを切り替えてご使用ください。

（3～4秒長押し）＋：「Windows」モード（LEDランプがゆっくり2回点滅）

（3～4秒長押し）＋：「macOS/Chrome OS」モード（LEDランプがゆっくり3回点滅）

接続した機器のOSと動作モードが異なる場合、テンキーパッドの印字通りキー入力ができない場合があります。

④Num Lock機能キー

Num Lock機能のON/OFFで動作する機能については、下表を参照ください。

PC側のNum Lock設定（ON/OFF）に関係無く、本製品でON/OFF切り替えできます。


Num ON 0 00 . 1 2 3 4 5 6 7 8 9
Num OFF Ins Del End ▼ Pg Dn ◀ ▶ Home ▲ Pg Up

⑤USBコネクター

パソコンのUSB-Aポートに接続します。

テンキーパッドの接続と設定

Windows

パソコンに接続する

1) パソコンを起動します。

パソコンを起動し、操作可能な状態になるまでお待ちください。

2) 本製品のUSBコネクターをパソコンのUSB-Aポートに挿入します。

USB-Aポートはどのポートでも使用できます。

  • コネクターの向きと挿入場所を十分に確認してください。
  • 挿入時に、強い抵抗を感じる場合は、コネクターの形状と向きが正しいか確認してください。無理に押し込むとコネクターが破損したり、けがをする恐れがあります。
  • USBコネクターの端子部には触れないでください。

テンキーパッドを取り外す場合

本製品はホットプラグに対応しています。パソコンが起動した状態でもテンキーパッドを取り外すことができます。

3) ドライバーが自動的にインストールされ、テンキーパッドが使用できるようになります。

4) を3～4秒長押し後、LEDランプがすばやく点滅しているときにを押して、「Windows」 モードに切り替えます。

LEDランプがゆっくり2回点滅します。

これで本製品を利⽤できます。

Mac

パソコンに接続する

1) パソコンを起動します。

パソコンを起動し、操作可能な状態になるまでお待ちください。

2) 本製品のUSBコネクターをパソコンのUSB-Aポートに挿入します。

USB-Aポートはどのポートでも使用できます。

  • MacBookなどUSB-Aポートがない端末では、USB Type-C™ ハブ等をご使用ください。

  • コネクターの向きと挿入場所を十分に確認してください。
  • 挿入時に、強い抵抗を感じる場合は、コネクターの形状と向きが正しいか確認してください。無理に押し込むとコネクターが破損したり、けがをする恐れがあります。
  • USBコネクターの端子部には触れないでください。

テンキーパッドを取り外す場合

本製品はホットプラグに対応しています。パソコンが起動した状態でもテンキーパッドを取り外すことができます。

3) ドライバーが自動的にインストールされ、テンキーパッドが使用できるようになります。

4) を3～4秒長押し後、LEDランプがすばやく点滅しているときにを押して、「macOS/Chrome OS」 モードに切り替えます。

LEDランプがゆっくり3回点滅します。

これで本製品を利⽤できます。

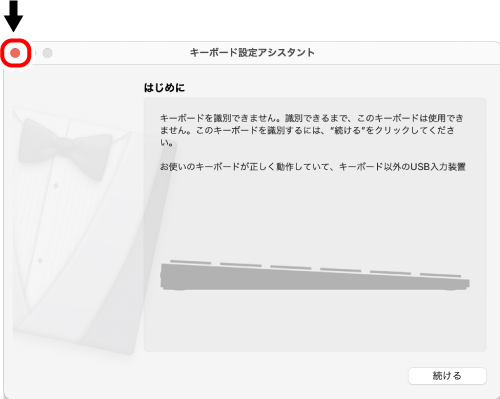

キーボード設定アシスタントが表示された場合

ご使用の環境によって、「キーボード設定アシスタント」が表示される場合があります。

その場合は、左上の［閉じる］ボタンをクリックして、「キーボード設定アシスタント」を終了させてください。

Chrome OS

パソコンに接続する

1) パソコンを起動します。

パソコンを起動し、操作可能な状態になるまでお待ちください。

2) 本製品のUSBコネクターをパソコンのUSB-Aポートに挿入します。

USB-Aポートはどのポートでも使用できます。

  • USB-Aポートがない端末では、USB Type-C™ ハブ等をご使用ください。

  • コネクターの向きと挿入場所を十分に確認してください。
  • 挿入時に、強い抵抗を感じる場合は、コネクターの形状と向きが正しいか確認してください。無理に押し込むとコネクターが破損したり、けがをする恐れがあります。
  • USBコネクターの端子部には触れないでください。

テンキーパッドを取り外す場合

本製品はホットプラグに対応しています。パソコンが起動した状態でもテンキーパッドを取り外すことができます。

3) ドライバーが自動的にインストールされ、テンキーパッドが使用できるようになります。

4) を3～4秒長押し後、LEDランプがすばやく点滅しているときにを押して、「macOS/Chrome OS」 モードに切り替えます。

LEDランプがゆっくり3回点滅します。

これで本製品を利⽤できます。

トラブルシューティング

テンキーパッドに液体をこぼしてしまった場合

次の手順で、対応してください。

1) パソコンからUSBコネクターを抜いてください。

2) テンキーパッドを裏返しにして、中に入った液体を排出してください。

3) 乾いた布などで、表面の水滴を拭い取ってください。

4) 00キーを下側にして、テンキーパッドを斜め（30～45度）にして、24時間以上放置して、乾燥させてください

テンキーパッドが正常に動作しない場合

  • 接続機器を再起動してください。
    接続機器の状況によって本製品が不安定になる場合があります。接続機器を一度再起動してください。
  • 接続機器の本製品以外のテンキーパッドドライバー、設定ユーティリティはアンインストールしてください。
    本製品の前にお使いになっていたテンキーパッドがメーカーオリジナルのドライバーや設定ユーティリティなどを利用していた場合は、あらかじめアンインストールしておいてください。
    他社製ドライバーなどがインストールされていると本製品が正常に動作しないことがあります。
    アンインストール方法については、今までお使いのテンキーパッドの説明書をお読みください。
  • 接続機器のOSを最新のバージョンに更新してください。
    接続機器のOSのバージョンが古い場合、テンキーパッドが不安定になる場合があります。最新のバージョンに更新してください。
  • Windows®の省電力設定を確認してください。
    Windows®ではパソコンによっては電力の消費を抑えるため、USB接続する製品の電源が自動で切れるように設定されています。
    以下の方法で設定を変更できます。
    各OSの設定につきましては、弊社サポートポータルよりご確認ください。

    http://www.elecom.co.jp/rd/elesup/016.html


    リンク先の「キーボードトラブルのFAQ」⇒「再起動したり、しばらく放置すると接続が切れる場合」

    Windows®10の場合

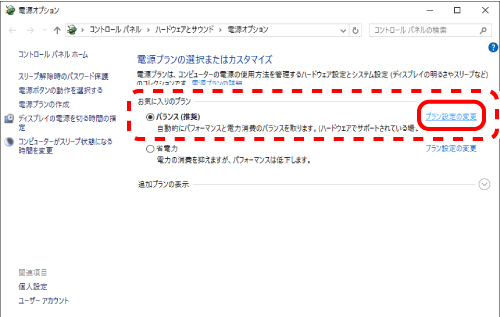

    1)  画面左下のスタートボタンを右クリックし、［電源オプション］をクリックし、「電源とスリープ設定」画面の右側の「関連設定」の「電源の追加設定」をクリックします。

    2) 「電源プラン」で選択している項目右側の「プラン設定の変更」をクリックします。

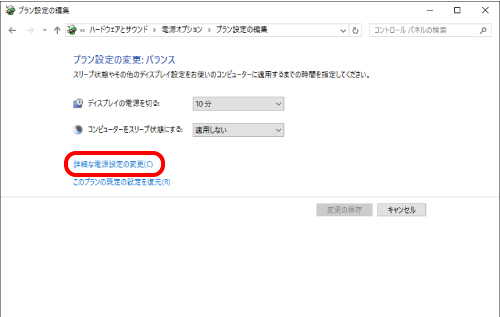

    3) 「プラン設定の編集」画面で、「詳細な電源設定の変更」をクリックします。

    4) 「電源オプション」画面で、一覧から「USB設定」の「＋」マークをクリックし、「USBのセレクティブ サスペンドの設定」の「＋」マークをクリックします。

    5) 「設定」の隣のドロップボックスで、「無効」を選択します。
    ノートパソコンをご使用の場合は「設定」の代わりに「バッテリ駆動」と「電源に接続」の2つの項目があります。その場合は、「電源に接続」の設定を「無効」にしてください。

    6) 「OK」をクリックして設定を反映させます。

    7)  右上の「X」（閉じる）をクリックして、「プラン設定の編集」を閉じます。

キーの一部が正しく入力されない場合

接続した機器のOSとテンキーパッド本体の動作モードが異なっている場合があります。
動作モード切替をお試しください。
※ 【ご使用方法 → 各部の名称とはたらき → ③動作モード切替キー】を参照ください。

（3～4秒長押し）＋：「Windows」モード（LEDランプがゆっくり2回点滅）

（3～4秒長押し）＋：「macOS/Chrome OS」モード（LEDランプがゆっくり3回点滅）

はキーリピートしません。

のみ、キーリピート機能が無効になっています。その他のキーは、一定時間キーを押し続けると、「キーリピート」機能により同じ文字を繰り返して入力できます。

Microsoft Excelを使用中に、［/］キーを押すと動作がおかしくなる場合があります。

Microsoft Excelの仕様により、次のような現象が発生します。

  • セルに何も入力していない状態で本製品の［/］キーを押すと、本体キーボードの［Alt］キーを押したときと同じ状態のように、ツールバーが選択されてしまいます。
  • セルに何も入力していない状態で［/］キーを押してしまった場合は、本体キーボードの［Alt］キーを押してください。入力可能な状態に戻ります。

※［/］キーを押しても入力可能な状態に戻りません。

サポート情報

本製品は⽇本国内仕様です。国外での使⽤に関しては弊社ではいかなる責任も負いかねます。また、お問い合わせには⽇本語によるサポートに限定させていだきます。
A customer who purchases outside Japan should contact the local retailer in the country of purchase for enquiries. In “ELECOM CO., LTD. (Japan)”, no customer support is available for enquiries about purchases or usage in/from any countries other than Japan. Also, no foreign language other than Japanese is available. Replacements will be made under stipulation of the Elecom warranty, but are not available from outside of Japan.

製品仕様

こちらから製品ページをご覧ください。

保証規定

  • ■保証期間
    • １年間　
  • ■保証対象
    • 保証対象は本製品の本体・本製品の動作に起因する部分のみとさせていただきます。取扱説明書および消耗品は対象外です。
  • ■保証内容
    1. 弊社が定める保証期間（本製品ご購入日から起算されます。）内に、適切な使用環境で発生した本製品の故障に限り、無償で本製品を修理または交換いたします。
      ※保証期間を超過している場合、有償となります。
  • ■無償保証範囲
    1. 以下の場合には、保証対象外となります。
      1. 購入証明書および故障した本製品をご提出いただけない場合。
        ※購入証明書は、 購入日、購入店、型番が確認できるもの（レシート・納品書など）を指します。
      2. 購入証明書に偽造・改変などが認められた場合。
      3. 中古品として本製品をご購入された場合。(リサイクルショップでの購入、オークション購入での中古品を含む)
      4. 弊社および弊社が指定する機関以外の第三者ならびにお客様による改造、分解、修理により故障した場合。
      5. 弊社が定める機器以外に接続、または組み込んで使用し、故障または破損した場合。
      6. 通常一般家庭、一般オフィス内で想定される使用環境の範囲を超える温度、湿度、振動などにより故障した場合。
      7. 本製品を購入いただいた後の輸送中に発生した衝撃、落下などにより故障した場合。
      8. 地震、火災、落雷、風水害、その他の天変地異、公害、異常電圧などの外的要因により故障した場合。
      9. 接続されている他の機器に起因して、本製品に故障、損傷が生じた場合。
      10. ソフトウェア（ファームウェア、ドライバ他）のアップデート作業によって故障、障害が生じた場合。
      11. 本製品の、パッケージ、取扱説明書、ならびに弊社ホームページ内などに記載の使用方法、および注意に反するお取り扱いによって生じた故障、損傷の場合。
      12. その他、無償修理または交換が認められない事由が発見された場合。
  • ■修理
    1. 修理のご依頼は、購入証明書をお買い上げ頂いた製品一式（付属品、セット品含む）に添えて、お買い上げの販売店にお持ちいただくか、弊社修理センターに送付してください。
    2. 弊社修理センターへご送付いただく場合の送料はお客様のご負担となります。（返送時の送料は弊社が負担いたします。）また、ご送付いただく際、適切な梱包の上、紛失防止のため受渡の確認できる手段（宅配や簡易書留など）をご利用ください。なお、弊社は運送中の製品の破損、紛失については一切の責任を負いかねます。
    3. 同機種での交換ができない場合は、保証対象製品と同等またはそれ以上の性能を有する他の製品と交換させていただく場合があります。
    4. 保証期間内にて修理、交換により交換された、旧部品または旧製品などは返却いたしかねます。
    5. 記憶メディア・ストレージ製品において、修理センターにて製品交換を実施した際にはデータの保全は行わず、全て初期化いたします。記憶メディア・ストレージ製品を修理に出す前には、お客様ご自身でデータのバックアップを取っていただきますようお願いいたします。
    6. 修理期間中における代替機および貸出機のご用意はございません。
  • ■免責事項
    1. 本製品の故障について、弊社に故意または重大な過失がある場合を除き、弊社の債務不履行および不法行為などの損害賠償責任は、本製品購入代金を上限とさせていただきます。
    2. 本製品の故障に起因する派生的、付随的、間接的および精神的損害、逸失利益、ならびにデータ損害の補償などにつきましては、弊社は一切責任を負いかねます。
    3. データを取扱う際には自己責任において、必ず定期的なバックアップを取って下さい。本製品の故障または使用によって生じた、保存データの消失、破損などについては一切保証いたしません。
  • ■有効範囲
    1. この保証規定は、日本国内においてのみ有効です。
      エレコム株式会社は、日本以外の国でのご購入・ご使用による問い合わせ・サポート対応はいたしかねます。
      This warranty is valid only in Japan. In "ELECOM CO., LTD. (Japan)", no customer support is available for enquiries about purchases or usage in/from any countries other than Japan.

その他

    • 有線静音テンキーパッド
    • TK-TCM021Sシリーズ
    • ユーザーズマニュアル
    • 2021年11月1日 第1版
    • エレコム株式会社
    • 本書の著作権は、エレコム株式会社が保有しています。
    • 本書の内容の⼀部または全部を無断で複製 / 転載することを禁⽌させていただきます。
    • 本書の内容に関するご意⾒、ご質問がございましたら、エレコム総合インフォメーションセンターまでご連絡ください。
    • 本製品の仕様および外観は、製品の改良のため予告なしに変更する場合があります。
    • 本製品を使⽤したことによる他の機器の故障や不具合等につきましては、責任を負いかねますのでご了承ください。
    • 本製品のうち、戦略物資または役務に該当するものの輸出にあたっては、外為法に基づく輸出または役務取引許可が必要です。
    • USB Type-C and USB-C are trademarks of USB Implementers Forum.
    • その他本書に記載されている会社名・製品名等は、⼀般に各社の商標または登録商標です。

©2021 ELECOM Co., Ltd. All Rights Reserved.
