設定事例集 | EHB-SG2Bシリーズ タグVLAN設定
複数台のスイッチ間のVLANを管理する

Webスマートギガスイッチ　EHB-SG2Bシリーズの設定事例をご紹介します。

構成・条件・概要

対象モデル

目的

タグVLANを利用して、異なるスイッチに接続されている同一VLAN
(総務部同士/営業部同士)通信を可能にする。
異なるVLAN（総務部-営業部)間の通信は許可しない。

設定概要

EHB-SG2Bシリーズを2台使用します。
2台のスイッチにタグVLANを設定し、タグVLAN設定ポート同士をLANケーブルで接続します。
ポート5をタグVLANポートとします。
総務部と営業部の計２つのVLANを作成します。
総務部はポート1～4を、営業部はポート6～8を使用するものとします。
※スイッチの接続ポート構成は2台共に共通であるものとします。

「EHB-SG2B08」を例に記載しております。(ファームウェアバージョンは 1.00.004）

導入構成イメージ

ページの先頭に戻る

設定の流れ

STEP1 - 新規VLANの作成(営業部用VLAN)

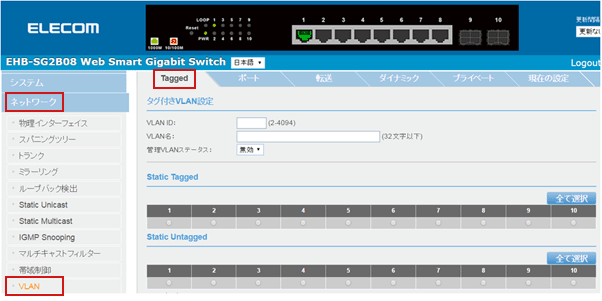

  • メニューアイコンより、[ネットワーク] - [VLAN]を選択します。
  • 営業部が所属する 「VLAN2」 を作成します。
    ※工場出荷設定では全ポートが 「VLAN1」 に割り当てられています。

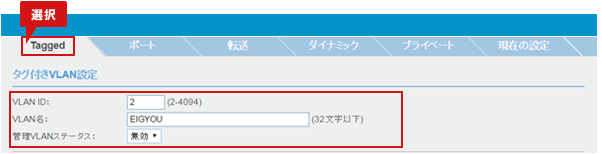

    新規VLANの作成は [VLAN] - [Tagged] - [タグ付きVLAN設定]」 より行います。
  • VLAN　IDには 「2」 をVLAN名には 「EIGYOU」 と入力します。
    ※対象VLANより管理画面へのアクセスを許可する場合には管理VLANステータスを「有効」 にして下さい。(工場出荷設定では「無効」)

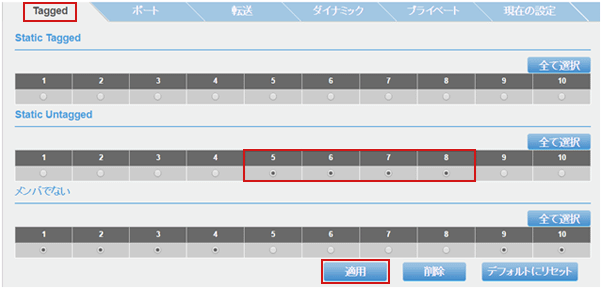

  • VLAN2の対象ポートを設定します。
    [StaticUntagged] より、営業部が所属するポート5～8にチェックを入れ、
    最後に [適用] ボタン をクリックします。

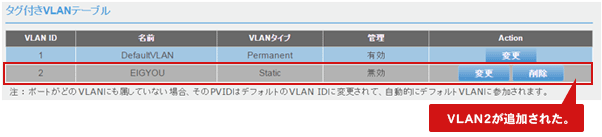

  • VLAN2の設定が反映されていることを確認します。

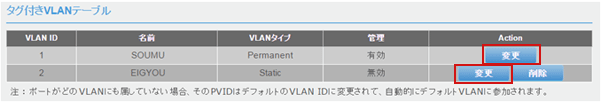

    [Tagged] - [タグ付きVALNテーブル] に先程設定したVLAN2の情報が追加されている事を確認します。

STEP２ - VLAN1の設定変更(総務部用VLAN）

  • 「VLAN１」 の変更を行います。

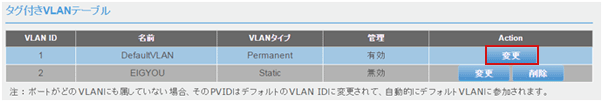

    STEP１の⑤と同様に、[Taggged]-[タグ付きVLANテーブル]より、
    「VLANID」欄、「1」の[変更]ボタンをクリックします。

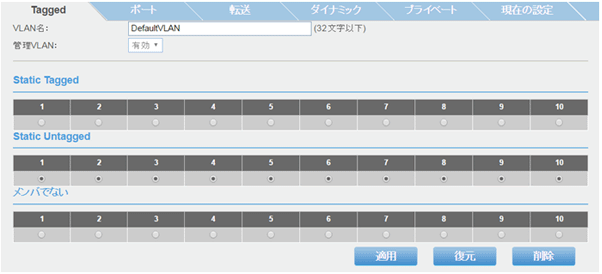

  • [変更] ボタン をクリックすると、下記画面に切り替わります。
    初期設定時は、VLAN名が「DefaultVLAN」、
    [StaticUntagged]の全ポートにチェックが入っています。

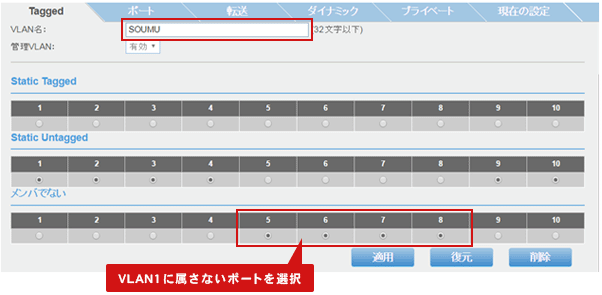

  • VLAN名と [StaticUntagged] ポートを変更します。
    VLAN名を「SOUMU」に変更します。
    既に設定されている[StaticUntagged]対象ポートを変更する際は、
    [メンバでない]より、総務部(VLAN1）に属さないポートにチェックを入れます。
    ここでは、総務部に属さないポート5～８にチェックを入れます。
    [メンバでない]対象ポートにチェックを入れると自動的に
    [StaticUntagged]ポート情報が反映されます。

STEP３ - タグVLANの設定

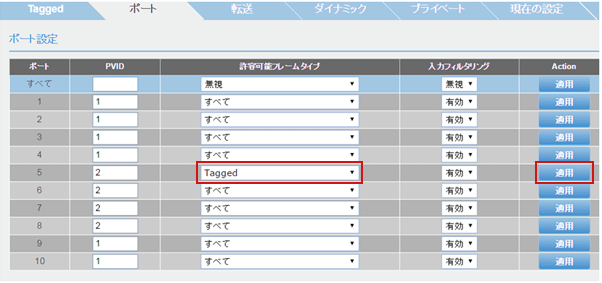

  • [VLAN]-[ポート]より、[ポート設定]画面を表示させます。
    ポート5の[許可可能フレームタイプ]から「Tagged」を選択し、[適用]ボタンをクリックします。
  • VLANテーブルの設定変更
    [VLAN]-[Tagged]-[タグ付きVLANテーブル]の手順より、
    各VLANの設定変更画面にて「タグVLAN」の設定を行います。

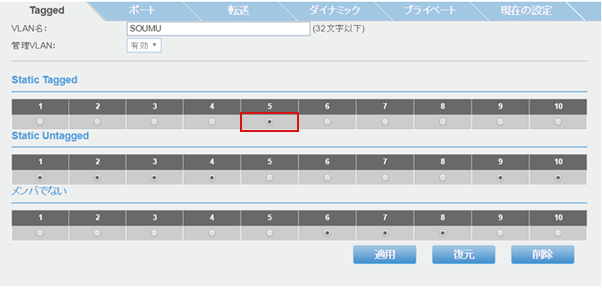

  • VLAN1の設定変更
    VLAN1の[変更]ボタンをクリックし、[StaticTagged]のポート5の欄にチェック後、
    [適用]ボタンをクリックします。

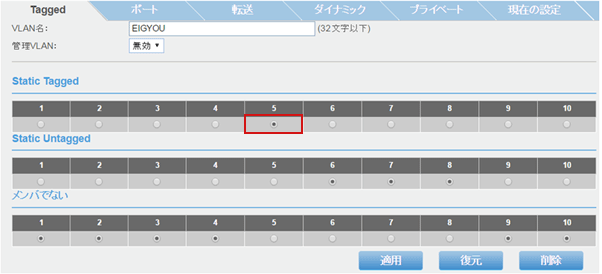

  • VLAN2の設定変更
    VLAN2の[変更]ボタンをクリックし、「VLAN1」と同様に、[StaticTagged]のポート5の欄にチェック後、
    [適用]ボタンをクリックします。

STEP４ - VLAN設定反映の確認

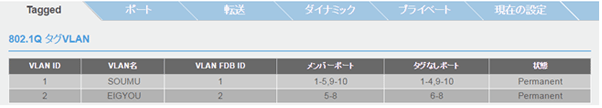

  • [VLAN]-[現在の設定]を選択し、設定したVLAN情報を確認します。

以上で設定は完了です。

STEP5 - 2台目のスイッチの設定

  • 2台目のスイッチも、STEP1～STEP4と同様の設定、確認を行います。

STEP6 - ２台のスイッチをLANケーブルで接続

  • 設定完了後、2台のスイッチの「タグVLAN」（ポート5）間をLANケーブルで接続します。

以上で設定は完了です。

ページの先頭に戻る

参考設定ファイル

設定ファイル

「EHB-SG2B08」と「EHB-SG2B08-PL」の参考設定ファイルをこちらからダウンロード可能です。
本設定はサンプルとなりますので導入時はお客様ネットワーク環境に合わせて適宜変更下さい。

「EHB-SG2B08」設定ファイル のダウンロード >
「EHB-SG2B08-PL」設定ファイル のダウンロード >

※スイッチの設定は、ネットワーク環境により異なります。
設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。適用前に、かならず、現在の設定を保存してください。
