対象モデル

• EHB-SX2A08F
• EHB-SQ2A08

目的

使用しない空きポートの使用(通信）を禁止とする。
スイッチの空きポートに接続した端末の通信を許可しない。

設定概要

EHB-SX2A08F、またはEHB-SQ2A08を1台使用します。

使用しない空きポートを使用禁止とします。

ポート1～ポート5のみ使用を許可し、ポート6～ポ-ト8は使用禁止とします。

※本手順は、「EHB-SQ2A08」を例に記載しております。(ファームウェアバージョンは 1.0.18）

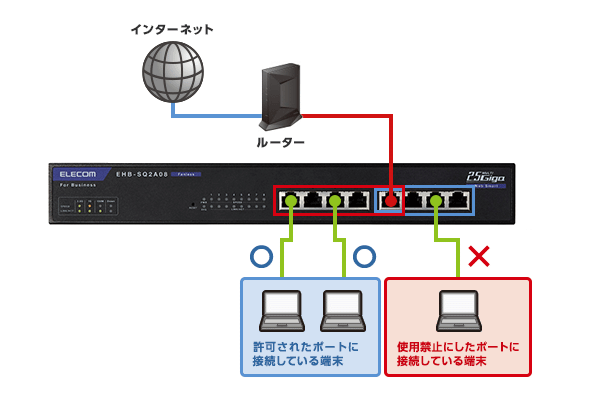

導入構成イメージ

STEP1 - ポート設定テーブルを開く

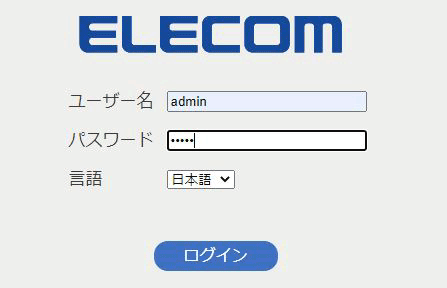

• 本製品の設定画面にログインします。
  工場出荷時は、ユーザー名、パスワード共に、admin　となります。
  ※本製品への接続方法につきましては、「クイックセットアップガイド」ならびに、「ユーザーズマニュアル」を別途、参照ください。

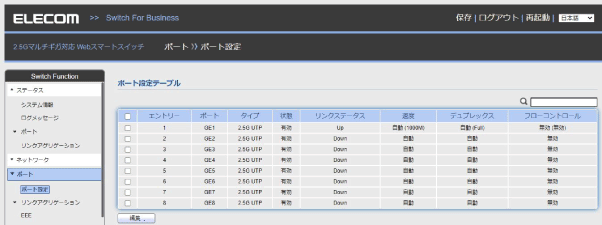

• 「Switch Function」設定メニューの「ポート」－「ポート設定」をクリックします。
  ポート設定テーブル画面が表示されます。

STEP２ - 使用禁止にしたい対象ポートを「無効」にする。

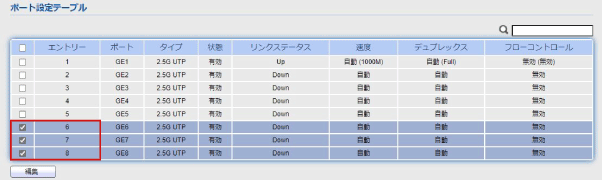

• ポート設定テーブルの編集
  今回は、使用禁止対象のポート6～ポート8にチェックを入れた後、[編集]ボタンをクリックします。

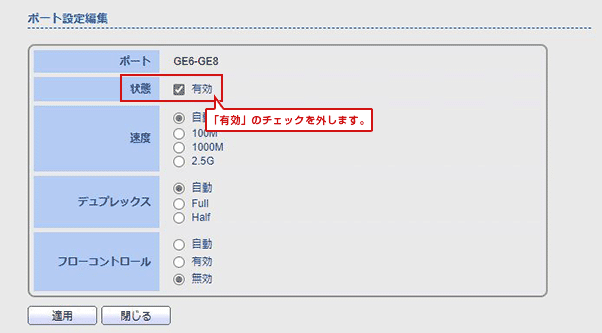

• 使用禁止（無効）ポートの設定
  ポート設定テーブルの[編集]ボタンをクリックすすると、ポート設定編集画面が表示されます。
  本手順では、ポート6～ポート8を使用禁止とするため、「状態」の有効チェックボックスを外し、[適用]ボタンをクリックします。

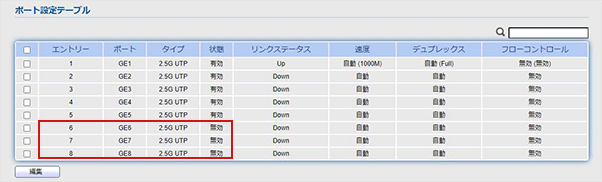

• 設定の反映
  設定の適用後、ポート設定テーブル画面より、ポート6～ポート8の状態が無効となっていることを確認します。

以上で、空きポートの使用禁止設定は完了です。

設定ファイル

「EHB-SX2A08F」と「EHB-SQ2A08」の参考設定ファイルをこちらからダウンロード可能です。
本設定はサンプルとなりますので導入時はお客様ネットワーク環境に合わせて適宜変更下さい。

「EHB-SX2A08F」設定ファイル のダウンロード >

「EHB-SQ2A08」設定ファイル のダウンロード >

※スイッチの設定は、ネットワーク環境により異なります。
設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。適用前に、かならず、現在の設定を保存してください。
