対象モデル

• EHB-SX2A08F
• EHB-SQ2A08

目的

タグVLANを利用して、異なるスイッチに接続されている同一VLAN
(総務部同士/営業部同士)通信を可能にする。
異なるVLAN（総務部-営業部)間の通信は許可しない。

設定概要

EHB-SX2A08F、またはEHB-SQ2A08を2台使用します。

2台のスイッチにタグVLANを設定し、タグVLAN設定ポート同士をLANケーブルで接続します。

ポート5をタグVLANポートとします。

総務部と営業部の計２つのVLANを作成します。

総務部はポート1～4を、営業部はポート6～8を使用するものとします。

※スイッチの接続ポート構成は2台共に共通であるものとします。

「EHB-SQ2A08」を例に記載しております。(ファームウェアバージョンは 1.0.18）

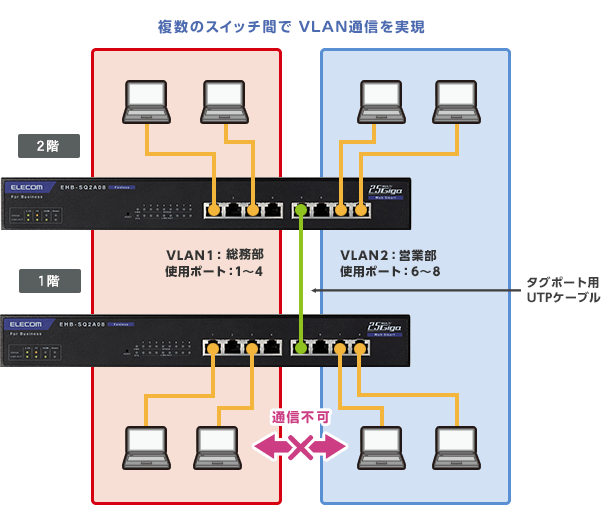

導入構成イメージ

STEP1 - 新規VLANの作成(営業部用VLAN)

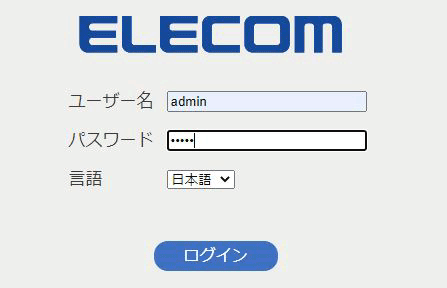

• 本製品の設定画面にログインします。
  工場出荷時は、ユーザー名、パスワード共に、admin　となります。
  ※本製品への接続方法につきましては、「クイックセットアップガイド」ならびに、「ユーザーズマニュアル」を別途、参照ください。

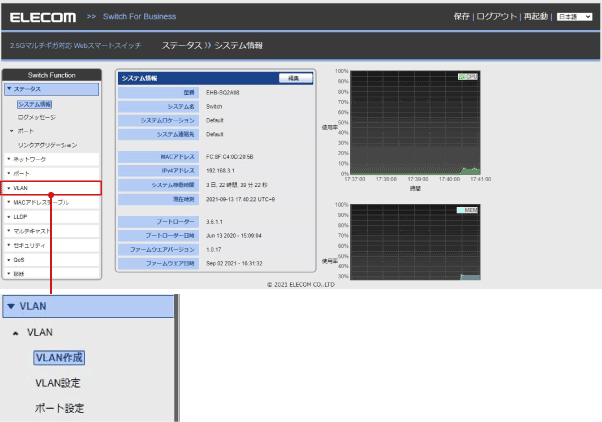

• 「Switch Function」設定メニューの「VLAN」－「VLAN作成」をクリックします。

• 営業部が所属する「VLAN2」を作成します。

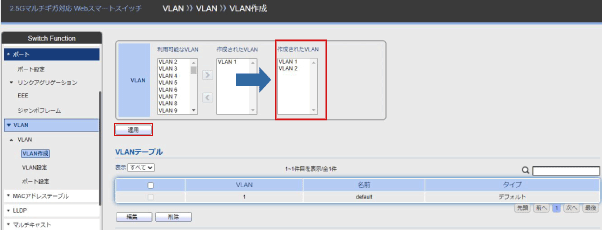

  VLAN作成画面の「利用可能なVLAN」より、新規作成したいVLAN（今回はVLAN2）を選択し、「作成されたVLAN」に移動し、最後に[適用]ボタンをクリックします。

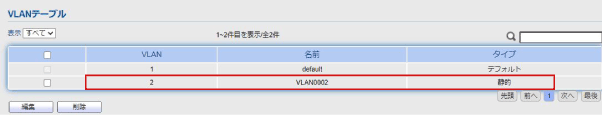

• VLANテーブルに「VLAN2」が反映されていることを確認します。

• 新規作成VLAN名の編集
  先ほど、新規作成した「VLAN2」の名前を編集します。

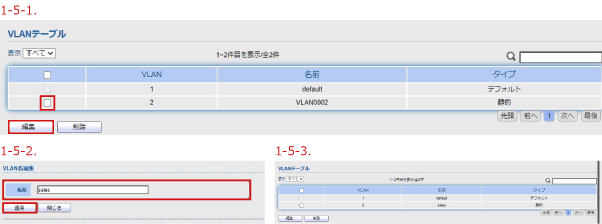

  名前を編集したいVLAN名(VLAN2）、左のチェックボックスにチェックを入れ、[編集]ボタンをクリックします。(1-5-1.)
  VLAN名編集画面が表示されますので、任意の名前を入力します。(1-5-2.)
  今回は、「sales」と入力し、[適用]ボタンをクリックします。
  VLAN2の名前が「Sales」に変更されたことを確認します。(1-5-3.)

STEP２ - VLANの設定

• 「Switch Function」設定メニューの「VLAN」－「VLAN設定」をクリックします。

• VLAN設定テーブル画面における、VLAN対象ポートの選択

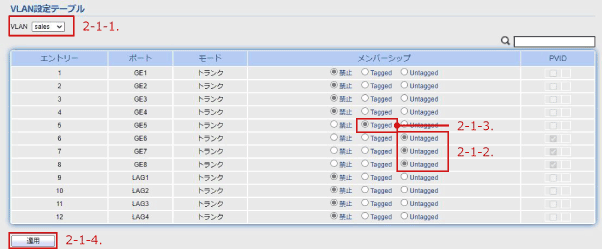

  VLAN設定テーブル画面が表示されますので、左上のVLAN選択より、先ほど作成した 「Sales」をプルダウンより選択します。(2-1-1.)
  営業部メンバーが所属する 6～8番ポートのメンバーシップは「Untagged」にチェックを入れ、(2-1-2.)
  スイッチ同士を接続するタグポートとして使用する5番ポートのメンバーシップ欄の「Tagged」にチェックを入れます。(2-1-3.)
  メンバーシップ欄の入力完了後、[適用]ボタンをクリックします。(2-1-4.)

STEP３ - VLANポートの設定

• 設定画面、左の「Switch Function」設定メニューの「VLAN」配下の「ポート設定」をクリックします。
  表示されたポート設定テーブル画面より、対象ポートのモード設定を行います。
  工場出荷時は、全てのポートのモードがトランクとなっています。

• VLAN2のポート設定テーブル 編集

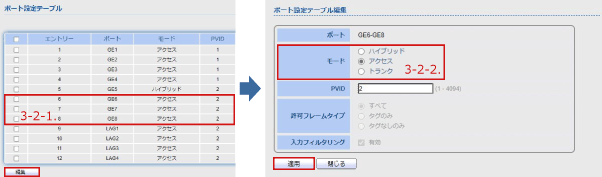

  営業部メンバーが所属する6～8番ポートのチェックボックスにチェックを入れ、[編集]ボタンをクリックします。(3-2-1.)
  ポート設定テーブル編集画面が表示されるので、モード設定の「アクセス」にチェックを入れ、[適用]ボタンをクリックします。(3-2-2)

• タグポートの設定
  STEP3.②と同様の手順で、スイッチ同士を接続する5番ポートのチェックボックスにチェックを入れ、[編集]ボタンをクリックします。

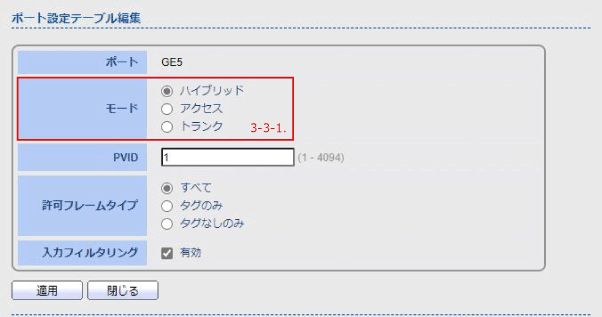

  ポート設定テーブル編集画面が表示されるので、モード設定の「ハイブリッド」にチェックを入れ、[適用]ボタンをクリックします。(3-3-1)

• VLAN1のポート設定テーブル 編集
  STEP3.②、③と同様の手順で、VLAN1（総務部）に所属する1番～4番ポートのチェックボックスにチェックを入れ、[編集]ボタンをクリックします。

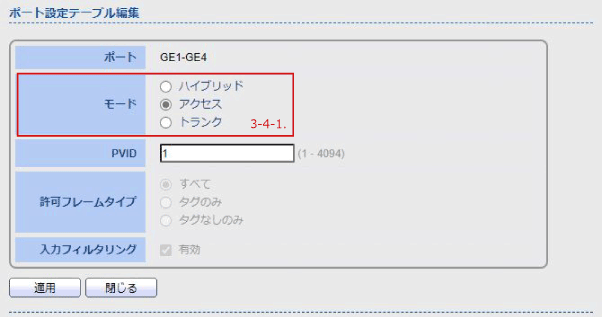

  ポート設定テーブル編集画面が表示されるので、モード設定の「アクセス」にチェックを入れ、[適用]ボタンをクリックします。(3-4-1)

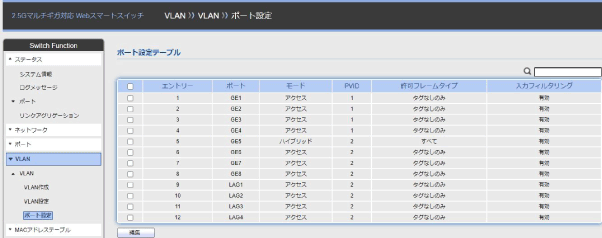

• ポート設定テーブル情報が下記の様に反映されていることを確認します。

• VLAN1 5番ポートのタグ設定
  STEP2.②と同様の手順で、設定メニューより、「VLAN」－「VLAN設定」をクリックします。

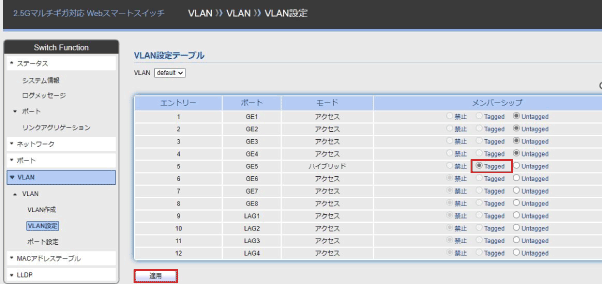

  VLAN設定テーブルが表示されますので、左上のVLAN選択より、「default」をプルダウンより選択し、スイッチ同士を接続するタグポートとして使用する5番ポートのメンバーシップの「Tagged」にチェックを入れます。
  「Tagged」にチェックを入れた後、[適用]ボタンをクリックします。

STEP4 - 2台目のスイッチの設定

• 2台目のスイッチも、STEP1～STEP3と同様の設定、確認を行います。

STEP5 - ２台のスイッチをLANケーブルで接続

• 設定完了後、2台のスイッチの「タグVLAN」（ポート5）間をLANケーブルで接続します。

以上で設定は完了です。

設定ファイル

「EHB-SX2A08F」と「EHB-SQ2A08」の参考設定ファイルをこちらからダウンロード可能です。
本設定はサンプルとなりますので導入時はお客様ネットワーク環境に合わせて適宜変更下さい。

「EHB-SX2A08F」設定ファイル のダウンロード >

「EHB-SQ2A08」設定ファイル のダウンロード >

※スイッチの設定は、ネットワーク環境により異なります。
設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。適用前に、かならず、現在の設定を保存してください。
