設定事例集 | 法人向けスイッチングハブ ループの影響を抑える
法人様向けスイッチングハブの設定事例をご紹介します。

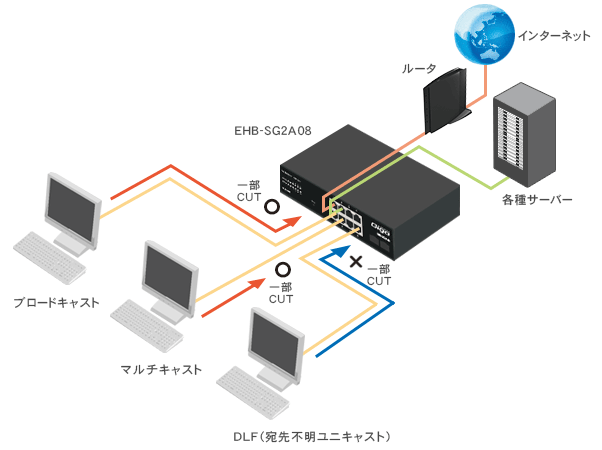

構成図・条件
設定条件
設定条件
- スイッチを1台使用します。
- スイッチは「EHB-SG2A08」を例に説明します。
- 対象は、ブロードキャスト、マルチキャスト、不明なユニキャストとする。
制限レートは16Kppsとする。
※制限レートは環境に応じて読み替えてください。
解説

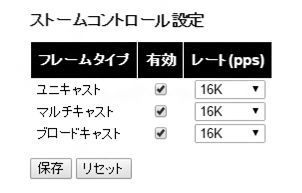

ストームコントロール
ストームコントロール
有効
対象とするフレームタイプを設定します。
レート(pps)
ストームコントロールの閾値を設定します(1,2,4,8,16,32,64,128,256,512,1K,2K,4K,8K,16K,32K,64K,128K,256K,512K,1024K,2048K,4096K,8192K,16384K,32768K)。
ブロードキャスト、マルチキャスト、不明なユニキャストに対してそれぞれ設定を行い、閾値を超えるトラフィックは転送されません。
設定ファイル
設定ファイル
設定例ファイルが【ダウンロード】できます。
※右クリックで対象のファイルを保存してください。
※以下の設定ファイルはサンプルです。
適用すると、スイッチの設定が以下に変更されます。
IPアドレス：192.168.3.254
ログインユーザー名：admin
ログインパスワード：admin
- EHB-SG2A08-PL
- ファームウェアバージョン：V1.0.1.2_RT3 ： 設定ファイル のダウンロード >
- EHB-SG2A08
- ファームウェアバージョン：V1.0.1.2_RT3 ： 設定ファイル のダウンロード >
※スイッチの設定は、ネットワーク環境により異なります。
設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。
※適用前に、かならず、現在の設定を保存してください。
