設定事例集 | 法人向けスイッチングハブループの影響を抑える

法人様向けスイッチングハブの設定事例をご紹介します。

構成図・条件

構成図 / 設定条件 / 対象製品
設定の流れ

Step1
解説

ストームコントロール /
設定ファイル

構成図・条件

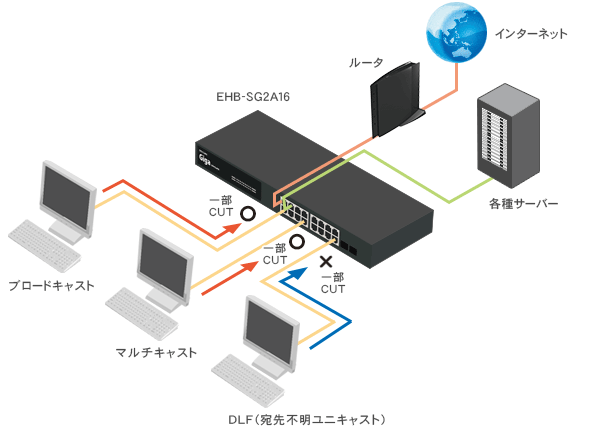

構成図

設定条件

スイッチを1台使用します。
スイッチは「EHB-SG2A24」を例に説明します。: 対象は、ブロードキャスト、マルチキャスト、不明なユニキャストとする。
制限レートは16Kppsとする。
※制限レートは環境に応じて読み替えてください。

対象製品

EHB-SG2A24-PL: ファームウェアバージョン：V1.0.1.2_RT3
EHB-SG2A24: ファームウェアバージョン：V1.0.1.2_RT1
EHB-SG2A16-PL: ファームウェアバージョン：V1.0.1.2_RT5
EHB-SG2A16: ファームウェアバージョン：V1.0.1.2_RT1

ページの先頭に戻る

設定の流れ

STEP1

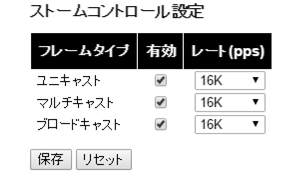

[詳細設定]−[QoS]-[ストームコントロール]をクリックして
　「ストームコントロール設定」画面を開きます。
ユニキャストの項目のチェックを付けます。
　レート(pps)を｢16K｣に設定します。
マルチキャストの項目のチェックを付けます。
　レート(pps)を｢16K｣に設定します。
ブロードキャストの項目のチェックを付けます。
　レート(pps)を｢16K｣に設定します。
　 [保存]ボタンをクリックします。

以上で設定は完了です。

ページの先頭に戻る

解説

ストームコントロール

有効

対象とするフレームタイプを設定します。

レート(pps)

ストームコントロールの閾値を設定します(1,2,4,8,16,32,64,128,256,512,1K,2K,4K,8K,16K,32K,64K,128K,256K,512K,1024K,2048K,4096K,8192K,16384K,32768K)。
ブロードキャスト、マルチキャスト、不明なユニキャストに対してそれぞれ設定を行い、閾値を超えるトラフィックは転送されません。
