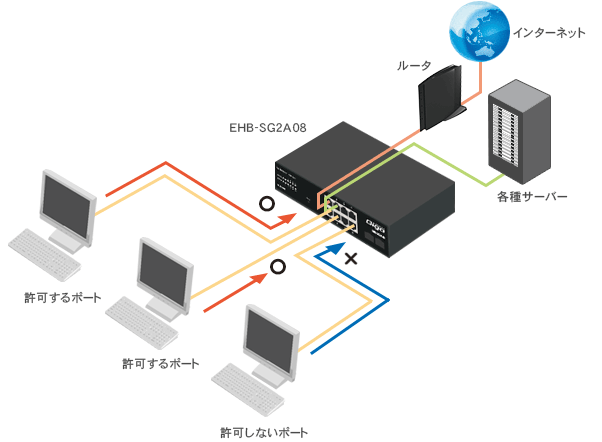

構成図

設定条件

スイッチを1台使用します。

スイッチは「EHB-SG2A08」を例に説明します。

使用しない空きポートからの通信を許可しないで使用禁止にします。
使用しているポート1～5の通信を許可する。
使用せずに空いているポート6～8の通信を許可しない。

対象製品

EHB-SG2A08-PL

ファームウェアバージョン：V1.0.1.2_RT3

EHB-SG2A08

ファームウェアバージョン：V1.0.1.2_RT3

STEP1

• [基本設定]－[ポート]をクリックして「ポート設定」画面を開きます。

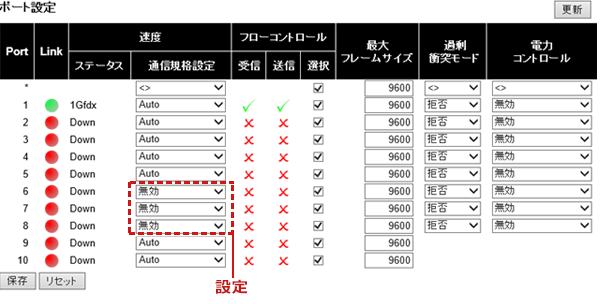

• ポート6～8の通信規格設定を｢無効｣に設定します。[保存]ボタンをクリックします。
  　　※対象となるポートは環境に応じて読み替えてください

STEP２

• これまでに設定した内容を確認します。[モニタリング]－[ポート]－[ステータス]をクリックして「ポートステータス」画面を開きます。

• ポート6～8が灰色表示になっていることを確認します。
  ※対象となるポートは環境に応じて読み替えてください

以上で設定は完了です。

モニタリング - ポート - ステータス

※ポートの状態をグラフィカルに表示します

• ポートの状態：
• 緑色…リンクアップ
• 黒色…リンクダウン
• 灰色…無効

ポート設定 - 速度/モード設定

• Port：ポート番号を表示します。
• Link：リンク状態を表示します。(緑色：リンクアップ、赤色：リンクダウン)
• ステータス：リンク状態の詳細を表示します。リンクアップ時はリンクスピードと通信方式(全二重/半二重)を表示します。
• 通信規格設定：ポートの無効化、または、リンクスピードと通信方式(全二重/半二重)を設定します。

• 受信：受信時のフローコントロール状態を表示します。
• 送信：受信時のフローコントロール状態を表示します。
• 選択：フローコントロールの有効/無効を設定します。
• 最大フレームサイズ：スイッチを通過するフレームの最大サイズを設定します。
• 過剰衝突モード：ポートで過剰な転送コリジョンが検出された場合の対処方法を設定します。
• 電力コントロール：ポートへ供給される電力を調整するモードを設定します。
  ※PoEでの給電能力ではありません。

設定ファイル

設定例ファイルが【ダウンロード】できます。
※右クリックで対象のファイルを保存してください。

適用すると、スイッチの設定が、以下に変更されます。

IPアドレス：192.168.3.254
ログインユーザー名：admin
ログインパスワード：admin

EHB-SG2A08-PL

ファームウェアバージョン：V1.0.1.2_RT3 ： 設定ファイル のダウンロード >

EHB-SG2A08

ファームウェアバージョン：V1.0.1.2_RT3 ： 設定ファイル のダウンロード >

※スイッチの設定は、ネットワーク環境により異なります。
設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。
※適用前に、かならず、現在の設定を保存してください。
