設定事例集 | 法人向けスイッチングハブ インターネットマンションで
使用する

法人様向けスイッチングハブの設定事例をご紹介します。

構成図・条件

目的

各部屋からインターネットへの通信が可能であるインターネットマンションにおいて、セキュリティ確保のために各部屋の間で通信ができないようにネットワークを構築します。

設定内容概要

各部屋へのポートをVLANで区切り、部屋間は通信できないようにします。

構成図

設定条件

4階建てのインターネットマンションで、スイッチを5台使用するものとします。
全体を束ねる基幹スイッチは、アップリンクポートからルーターを経由してインターネットにつなげます。
各階に1台ずつ設置されたフロアスイッチは、アップリンクポート(※)から基幹スイッチにつなげます。
※通信回線の上り(ユーザ端末→ネットワークの中心)方向の回線と接続する為のポート。
スイッチは「EHB-SG2A16」を例に説明します。

対象製品

EHB-SG2A24-PL
ファームウェアバージョン:V1.0.1.2_RT3
EHB-SG2A24
ファームウェアバージョン:V1.0.1.2_RT1
EHB-SG2A16-PL
ファームウェアバージョン:V1.0.1.2_RT5
EHB-SG2A16
ファームウェアバージョン:V1.0.1.2_RT1

設定の流れ

STEP1

  • [基本設定]−[VLAN設定]-[VLANメンバーシップ]をクリックして
     「VLANメンバーシップ」画面を開きます。
  • [VLANの追加]ボタンをクリックします。

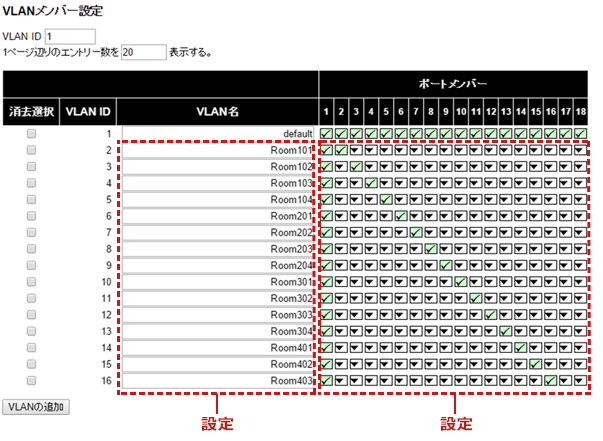

  • VLAN2を追加します。
     VLAN IDを2、ポート1とポート2をVlan includedに、
     ポート3~18をVlan not includedに設定します。
     ※対象となるポートは環境に応じて読み替えてください
  • VLAN 3を設定します。
     VLAN IDを3、ポート1とポート3をVlan includedに、
     ポート2,4~18をVlan not includedに設定します。
     ※対象となるポートは環境に応じて読み替えてください
  • VLAN4~VLAN16もStep1-4と同様の手順で設定します。
     [保存]ボタンをクリックします。

STEP2

  • [基本設定]−[VLAN設定]-[ポート]をクリックして
      「VLANポート設定」画面を開きます。

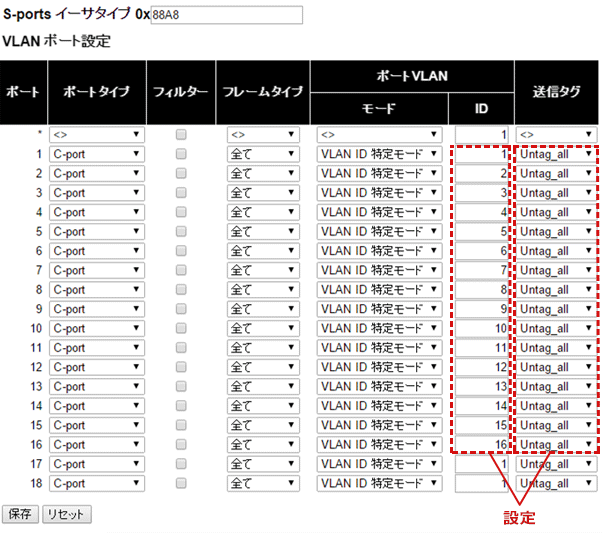

  • 各ポートのポートVLANIDを設定します。
      ポート1を「1」、ポート2を「2」、ポート3を「3」、以降ポート16まで同様に設定します。
     ※対象となるポートは環境に応じて読み替えてください
  • 送信タグを設定します。
      ポート1~16を「Untag_all」に設定します。
      [保存]ボタンをクリックします。
     ※対象となるポートは環境に応じて読み替えてください

STEP3

  • これまでに設定した内容を確認します。

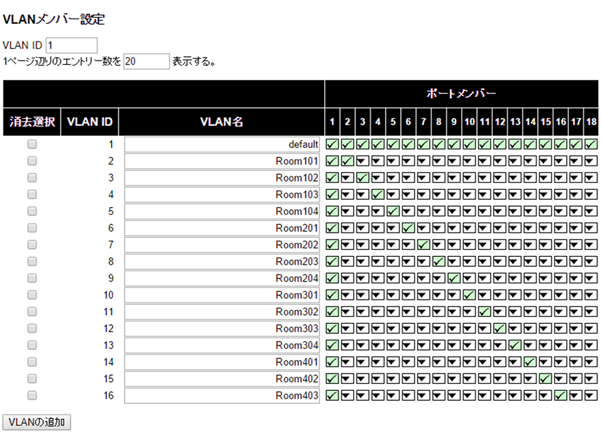

      [モニタリング]-[VLAN]-[VLANメンバーシップ]をクリックして
     「VLANメンバーシップ」画面を開きます。

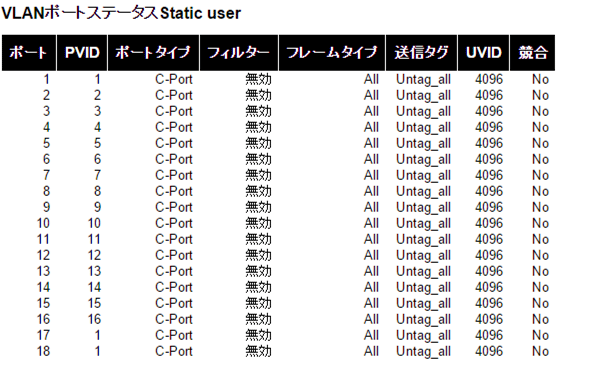

  • [モニタリング]-[VLAN]-[VLANポート]をクリックして
      「VLANポート」画面を開きます。

STEP4

  • 2~5台目のスイッチもStep1~Step3と同様の設定を行います。

STEP5

  • 1台目のスイッチのポート1にルーターを接続します。
  • 2~5台目のスイッチのポート1を1台目のスイッチの
      ポート2~ポート16の任意のポートに接続します。

      ※対象となるポートは環境に応じて読み替えてください

以上で設定は完了です。

解説

VLANメンバー設定

  • 消去選択:VLANを削除する場合にチェックをつけます。
  • VLAN ID:VLAN IDを設定します。
  • VLAN名:VLAN名を設定します。
  • ポートメンバー:それぞれのポートのVLANへの割り当てを設定します。

    VLANに割り当てます。
    VLANから除外します。

  • VLANの追加:新規にVLANグループを作成します。

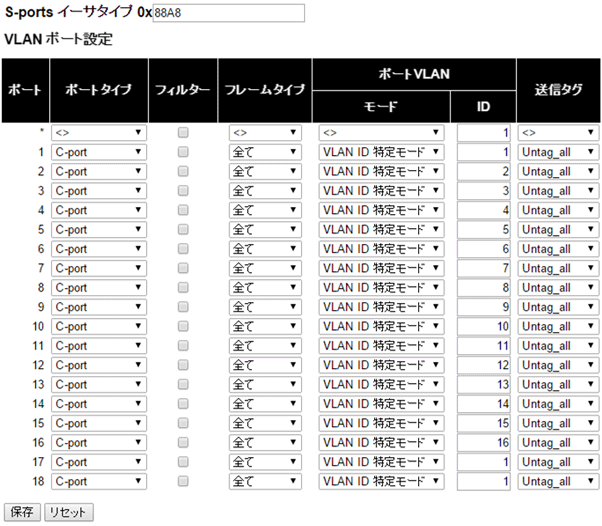

VLANポート設定

VLANポート設定

PVIDの設定を行います。PVIDとはuntaggedフレームを受信したときに適用するVLAN IDのことです。

  • ポート:設定するポート番号
  • ID:設定するポートのPVIDを入力します。
  • 送信タグ:送信時のタグ適用処理を設定します。

    Untag_pvid:PVIDに設定されているVLAN ID以外の送信はすべてタグ付けされます。
    Tag_all:すべての送信はタグ付けされます。
    Untag_all:すべての送信はタグ付けされません。

設定ファイル

設定例ファイルが【ダウンロード】できます。
※右クリックで対象のファイルを保存してください。

※以下の設定ファイルはサンプルです。
適用すると、スイッチの設定が以下に変更されます。

[スイッチ1]

IPアドレス:192.168.3.241
ログインユーザー名:admin
ログインパスワード:admin

EHB-SG2A24-PL
ファームウェアバージョン:V1.0.1.2_RT3 : 設定ファイル のダウンロード >
EHB-SG2A24
ファームウェアバージョン:V1.0.1.2_RT1 : 設定ファイル のダウンロード >
EHB-SG2A16-PL
ファームウェアバージョン:V1.0.1.2_RT5 : 設定ファイル のダウンロード >
EHB-SG2A16
ファームウェアバージョン:V1.0.1.2_RT1 : 設定ファイル のダウンロード >

※スイッチの設定は、ネットワーク環境により異なります。
設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。
※適用前に、かならず、現在の設定を保存してください。


[スイッチ2]

IPアドレス:192.168.3.242
ログインユーザー名:admin
ログインパスワード:admin

EHB-SG2A24-PL
ファームウェアバージョン:V1.0.1.2_RT3 : 設定ファイル のダウンロード >
EHB-SG2A24
ファームウェアバージョン:V1.0.1.2_RT1 : 設定ファイル のダウンロード >
EHB-SG2A16-PL
ファームウェアバージョン:V1.0.1.2_RT5 : 設定ファイル のダウンロード >
EHB-SG2A16
ファームウェアバージョン:V1.0.1.2_RT1 : 設定ファイル のダウンロード >

※スイッチの設定は、ネットワーク環境により異なります。
設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。
※適用前に、かならず、現在の設定を保存してください。


[スイッチ3]

IPアドレス:192.168.3.243
ログインユーザー名:admin
ログインパスワード:admin

EHB-SG2A24-PL
ファームウェアバージョン:V1.0.1.2_RT3 : 設定ファイル のダウンロード >
EHB-SG2A24
ファームウェアバージョン:V1.0.1.2_RT1 : 設定ファイル のダウンロード >
EHB-SG2A16-PL
ファームウェアバージョン:V1.0.1.2_RT5 : 設定ファイル のダウンロード >
EHB-SG2A16
ファームウェアバージョン:V1.0.1.2_RT1 : 設定ファイル のダウンロード >

※スイッチの設定は、ネットワーク環境により異なります。
設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。
※適用前に、かならず、現在の設定を保存してください。


[スイッチ4]

IPアドレス:192.168.3.244
ログインユーザー名:admin
ログインパスワード:admin

EHB-SG2A24-PL
ファームウェアバージョン:V1.0.1.2_RT3 : 設定ファイル のダウンロード >
EHB-SG2A24
ファームウェアバージョン:V1.0.1.2_RT1 : 設定ファイル のダウンロード >
EHB-SG2A16-PL
ファームウェアバージョン:V1.0.1.2_RT5 : 設定ファイル のダウンロード >
EHB-SG2A16
ファームウェアバージョン:V1.0.1.2_RT1 : 設定ファイル のダウンロード >

※スイッチの設定は、ネットワーク環境により異なります。
設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。
※適用前に、かならず、現在の設定を保存してください。


[スイッチ5]

IPアドレス:192.168.3.245
ログインユーザー名:admin
ログインパスワード:admin

EHB-SG2A24-PL
ファームウェアバージョン:V1.0.1.2_RT3 : 設定ファイル のダウンロード >
EHB-SG2A24
ファームウェアバージョン:V1.0.1.2_RT1 : 設定ファイル のダウンロード >
EHB-SG2A16-PL
ファームウェアバージョン:V1.0.1.2_RT5 : 設定ファイル のダウンロード >
EHB-SG2A16
ファームウェアバージョン:V1.0.1.2_RT1 : 設定ファイル のダウンロード >

※スイッチの設定は、ネットワーク環境により異なります。
設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。
※適用前に、かならず、現在の設定を保存してください。
